Hohlboden

Ein Hohlboden schafft Raum für Leitungen unter einer geschlossenen Bodenfläche. Je nach System entsteht die Tragschicht nass oder trocken. Der Zugang erfolgt über geplante Revisionsstellen. Beim Doppelboden lassen sich die Platten einzeln herausnehmen.

Von uns gebaut
Estrichdurchlaufend auf der Trägerplatte
TrennlageFolienabdeckung
Trägerplatte auf Stützfüßenhöhenverstellbar
Bauseits
Rohdecke und InstallationenLeitungsführung im Hohlraum

Wann ein Hohlboden passt

Hohe Installationsdichte bei geschlossener, frei belegbarer Oberfläche
Größere Höhenunterschiede der Rohdecke, die ausgeglichen werden müssen
Flächen, bei denen nur an bestimmten Stellen ein Zugang nötig ist
Büro- und Verwaltungsflächen mit gemischter Nutzung

Wann etwas anderes sinnvoller ist

Die Installationsebene muss flächig und dauerhaft zugänglich bleiben – dann Doppelboden
Sehr geringe verfügbare Aufbauhöhe
Keine nennenswerten Installationen im Boden – dann genügt ein schwimmender Estrich

Lieber den ganzen Aufbau? Dämmung, Fußbodenheizung, Estrich und Bodenbelag gibt es auch als ein Auftrag – mit einem Ansprechpartner und einem Gewährleistungsschuldner für die ganze Strecke. Boden aus einer Hand

Ausführung

Bauarten

Monolithischer Hohlraumboden aus Schalungselementen
Mehrschichtiger Hohlboden: Trägerplatte auf Stützfüßen, darauf Fließestrich
Trockenestrich-Hohlboden aus Gipsfaserplatten
Revisionsöffnungen nach Installationsplan

Typische Bauvorhaben

Büro- und Verwaltungsgebäude
Labor- und Technikbereiche
Schulungs- und Seminarflächen
Flächen mit hoher Installationsdichte

Regelwerk: DIN EN 13213

Aus der Ausführung

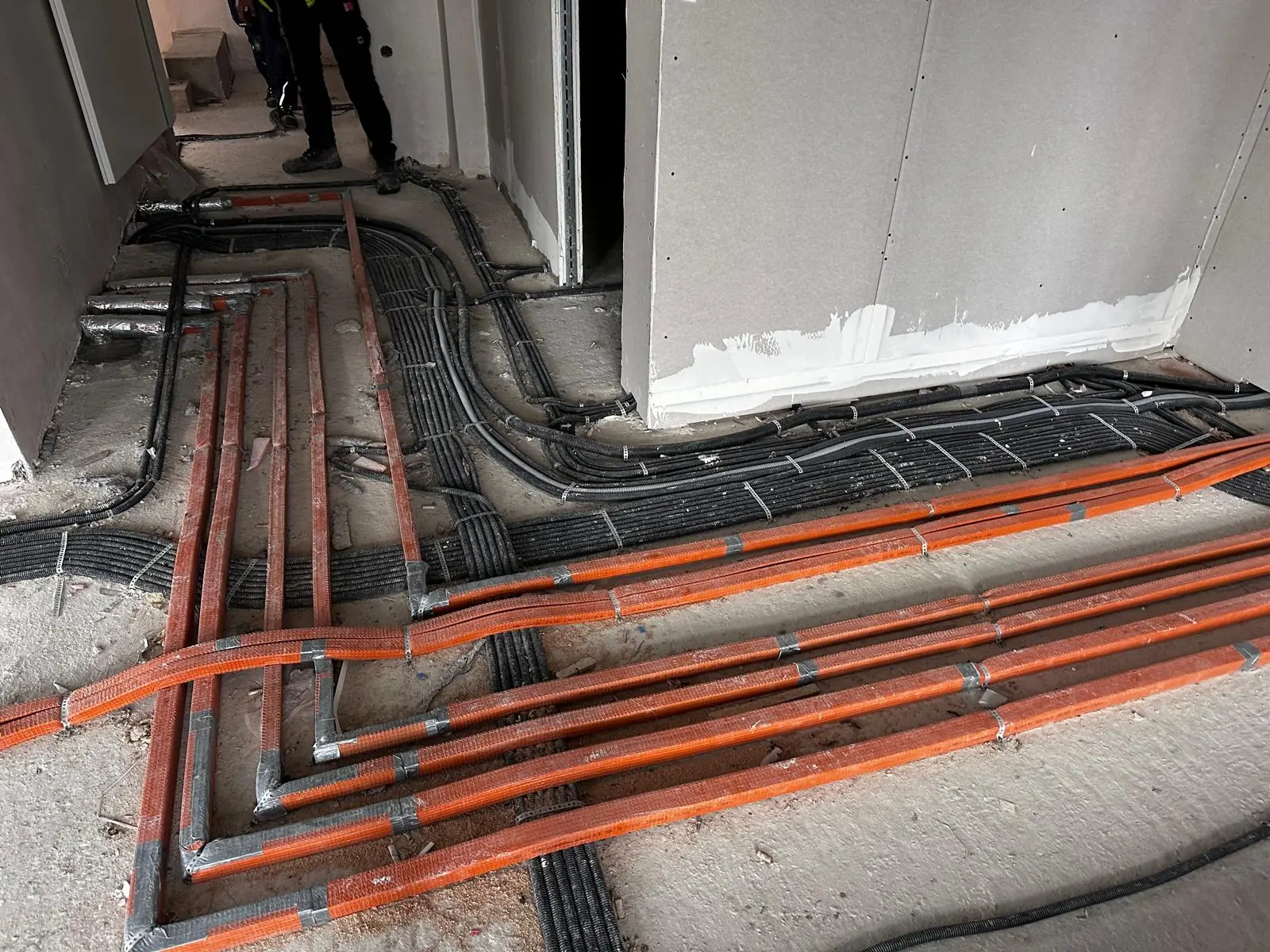

Leerrohre und Versorgungsleitungen auf der Rohdecke vor dem Überbauen — Die Leitungsebene, bevor sie überbaut wird

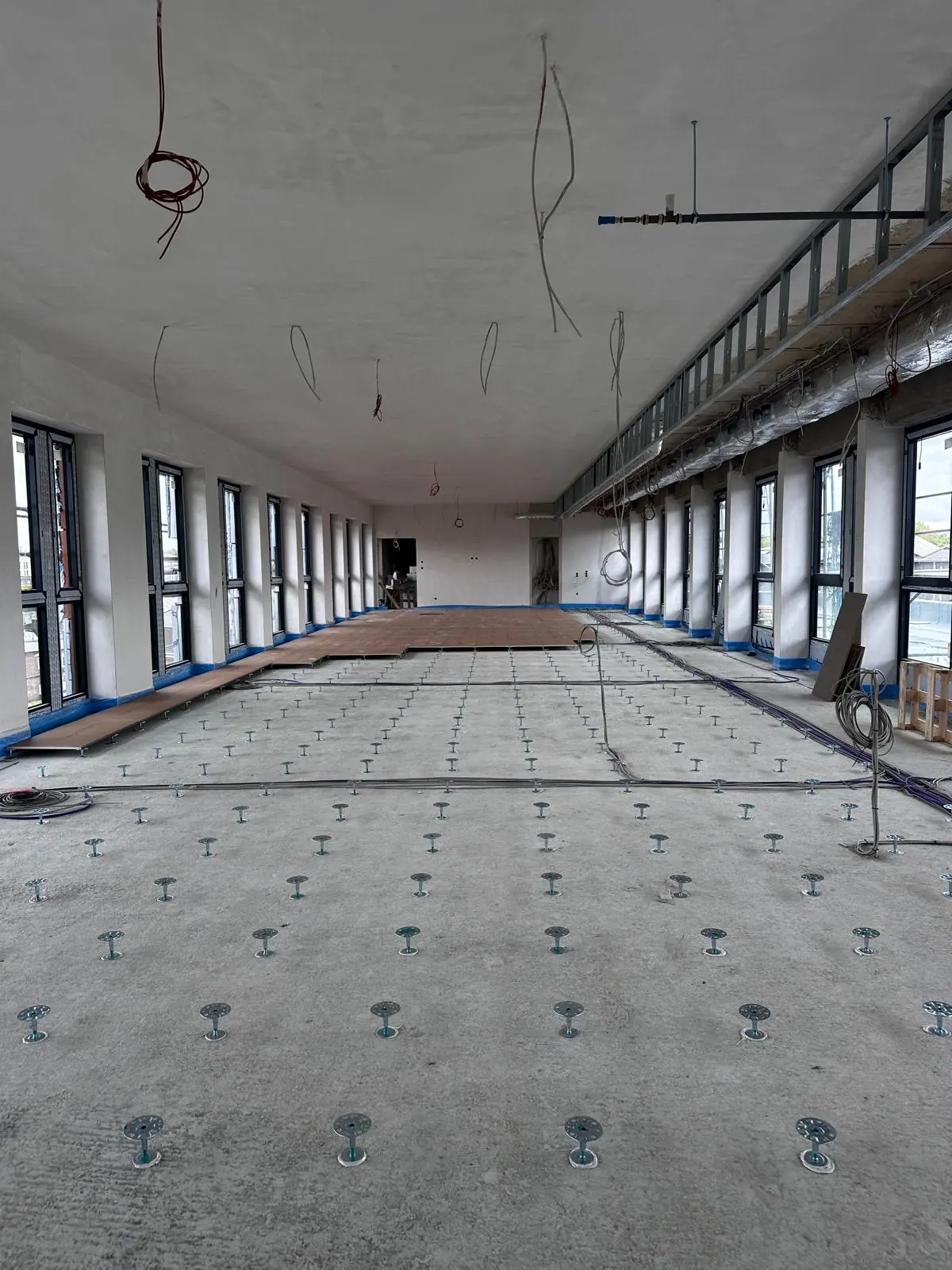

Raster höhenverstellbarer Stützen auf der Rohdecke, darüber kommt die Estrichschicht — Stützenraster gesetzt, der Estrich kommt darüber

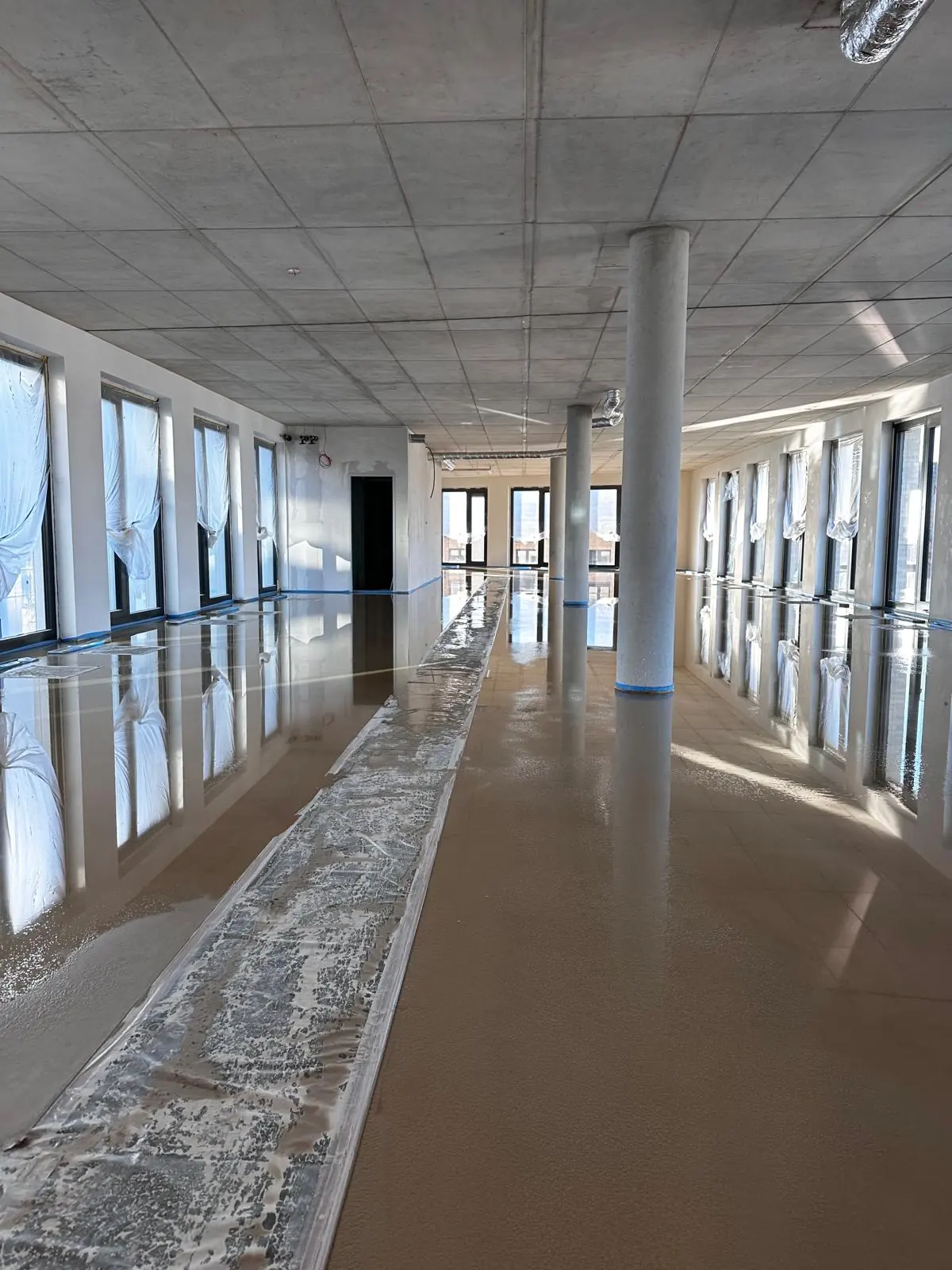

Frisch eingebrachter Fließestrich über der Installationsebene — Estrich über der Installationsebene

Fertige Bodenfläche im Bürogeschoss mit eingelassenen Revisionsöffnungen — Fertige Fläche, Revisionsöffnungen bündig eingelassen

Schnittstellen

Damit vor der Ausführung klar ist, wer was liefert.

Was wir brauchen

Installationsplan mit Lage der Leitungen und der nötigen Revisionsstellen
Festgelegte Oberkante Fertigfußboden und verfügbare Aufbauhöhe
Abgeschlossene Installationen im Hohlraum vor dem Schließen der Fläche

Was bauseits bleibt

Rohdecke
Elektro-, Daten- und Haustechnikleitungen im Hohlraum
Festlegung der Revisionsstellen durch die Planung

Häufige Fragen

Worin unterscheidet sich der Hohlboden vom Doppelboden?

Der Hohlboden bildet eine geschlossene Fläche: In der Nassbauweise liegt über der Trägerschicht ein durchlaufender Fließestrich, in der Trockenbauweise eine verklebte Plattenlage ohne Estrich. Zugang gibt es in beiden Fällen nur über geplante Revisionsöffnungen. Beim Doppelboden lässt sich jede einzelne Platte herausnehmen.

Wie viel Aufbauhöhe braucht ein Hohlboden?

Das ergibt sich aus der Höhe der Installationen im Hohlraum, der Trägerschicht und dem Estrich darüber. Die Höhe legen wir gemeinsam mit der Planung anhand des Installationsplans fest, nicht pauschal.

Kann der Hohlboden befahren werden?

Das hängt vom konkreten System, dessen Freigabe und den auftretenden Lasten ab. Begehbarkeit während der Montage ist keine Freigabe für Roll- oder Transportlasten.

Weitere Bodensysteme

Aus ausgeführten Projekten

Büro-, Gewerbe- und Wohnflächen im Düsseldorfer Medienhafen, ausgeführt zusammen mit Estrich, Doppelboden und Schwerlastboden aus einem Auftrag. 28.000 m² Hohlboden bei Pandion Rise & Next

Wo wir Hohlbodenarbeiten ausführen

Von Bochum aus im gesamten Ruhrgebiet und in Nordrhein-Westfalen; Großprojekte darüber hinaus bundesweit. Die Seiten zu den einzelnen Städten nennen Entfernung, Einsatzbereich und die Bauvorhaben, die dort entstanden sind.
