Bodenabläufe und Rinnen im Estrich

Fußbodenaufbauten Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Ein Bodenablauf ist ein kleines Bauteil mit ungewöhnlich vielen Abhängigkeiten. Er wird vom Sanitärgewerk gesetzt, muss die Abdichtungsebenen aufnehmen, bestimmt den Tiefpunkt des Gefälles und legt gleichzeitig die Höhe des Oberbelags fest. Dabei summieren sich die Toleranzen mehrerer Gewerke auf einem Punkt, an dem am Ende wenige Millimeter über Funktion oder Pfütze entscheiden.

Warum der Ablauf der Zwangspunkt der ganzen Fläche ist

Auf einer normalen Fußbodenfläche wird die Höhe an den Rändern definiert und in der Fläche ausgeglichen. Beim Ablauf ist es umgekehrt: Er ist ein starr eingebauter Punkt, dessen Oberkante bereits feststeht, wenn der Estrich noch gar nicht begonnen hat. Alle anderen Höhen müssen sich danach richten.

Daraus ergibt sich die wichtigste Regel im Umgang mit Abläufen: Die Einbauhöhe wird von oben nach unten gerechnet, nicht von unten nach oben. Ausgangsgröße ist die fertige Belagsoberkante. Davon werden Belagsdicke, Kleberbett, Abdichtung und Estrichdicke abgezogen; erst daraus ergibt sich die Höhe, auf der der Ablaufkörper zu setzen ist. Wer stattdessen vom Rohdeckenniveau ausgeht und den Ablauf dort einbaut, wo er gerade passt, verschiebt das Problem an das Ende der Kette – und dort gibt es keine Reserve mehr.

Die Rostoberkante muss der Tiefpunkt der Fläche sein, bündig mit dem Belag oder geringfügig darunter. Steht sie zu hoch, staut sich Wasser rundherum, und zwar genau in dem Bereich, der am häufigsten benässt wird. Liegt sie zu tief, entsteht ein Absatz, an dem der Belagsrand freiliegt und bei Fliesen abplatzt. Beides lässt sich nach dem Verlegen nicht mehr korrigieren, ohne den Belag im Umfeld aufzunehmen.

Die Toleranzkette bis zur Rostoberkante

An der Höhe des Rostes hängen fünf bis sechs Maße, die von verschiedenen Beteiligten zu verschiedenen Zeitpunkten festgelegt werden. Jedes davon hat eine zulässige Abweichung, und die Abweichungen addieren sich nicht statistisch, sondern in der Praxis oft in dieselbe Richtung.

Das einzige Glied mit echtem Spielraum ist das Aufstockelement des Ablaufs – deshalb sollte jeder Ablauf eines haben.

Die Konsequenz daraus ist praktisch und einfach: Ein Ablauf ohne höhenverstellbaren Aufsatz ist im Fußbodenaufbau kaum beherrschbar. Zweiteilige Abläufe mit einem verstellbaren oder ablängbaren Aufstockelement nehmen die aufsummierten Abweichungen auf. Sie sind die Stelle, an der die Kette wieder auf null gestellt wird – aber nur, wenn der Verstellbereich vor dem Estricheinbau bekannt ist und das Aufstockelement noch nicht endgültig fixiert wurde.

Ein zweiter Punkt betrifft die Estrichdicke. Am Ablauf ist der Estrich am dünnsten, weil dort der Tiefpunkt des Gefälles liegt. Wenn der Ablaufkörper zu hoch gesetzt wurde, unterschreitet der Estrich in seinem Umfeld die erforderliche Nenndicke – ausgerechnet an einer Stelle mit einem starren Einbauteil, das ohnehin als Störstelle wirkt. Diese Kombination erzeugt die typischen Risse, die strahlenförmig vom Ablauf weglaufen.

Aus der Ausführung

Wir messen jeden Ablauf ein, bevor gedämmt wird, und halten die Höhe auf der Fläche fest. Steht ein Ablauf zu hoch, ist das vor dem Dämmen eine Sache von zwanzig Minuten am Aufstockelement. Nach dem Estricheinbau ist es eine Bauteilöffnung. Die Kontrolle ist keine Doppelarbeit – der Sanitärkollege hat den Ablauf gesetzt, als der Aufbau darüber noch auf dem Papier stand.

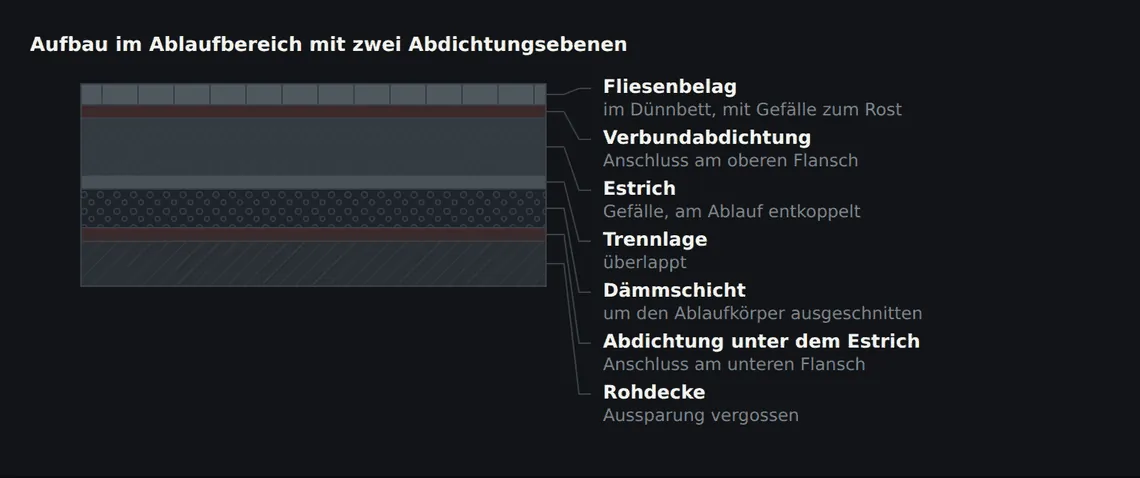

Zwei Abdichtungsebenen, ein Ablauf

In einem Aufbau mit Dämmschicht und Estrich gibt es in benässten Räumen häufig zwei Abdichtungsebenen. Die obere ist die Verbundabdichtung unmittelbar unter dem Fliesenbelag; sie hält das Wasser ab, das auf die Fläche trifft. Die untere liegt unter dem Estrich, meist auf der Rohdecke, und fängt auf, was durch Fugen, Risse oder Anschlüsse bis dorthin gelangt.

Beide Ebenen müssen an den Ablauf angeschlossen werden, und zwar an unterschiedlichen Höhen. Dafür gibt es Abläufe mit zwei Flanschen. Der untere nimmt die Abdichtung unter dem Estrich auf, der obere die Verbundabdichtung. Zwischen beiden liegt der Estrichquerschnitt, der über Öffnungen im Ablaufkörper an das Ablaufsystem angebunden wird, damit Wasser aus der Estrichebene ablaufen kann.

Ob zwei Ebenen erforderlich sind, hängt an der Wasserbeanspruchung des Raumes. In einem Wohnungsbad mit Badewanne und Duschkabine genügt in der Regel die Verbundabdichtung. In einem gewerblich genutzten Nassraum, in einer Großküche oder in einer bodengleichen Dusche in einem Objektbau ist die zweite Ebene der Regelfall. Diese Festlegung gehört in die Planung und bestimmt, welcher Ablauftyp bestellt wird – ein einteiliger Ablauf lässt sich nicht nachträglich zu einem zweiflanschigen machen.

Zur oberen Abdichtungsebene gehört noch ein Detail, das gern übersehen wird: Die Verbundabdichtung wird am Flansch nicht einfach überstrichen, sondern mit einer systemzugehörigen Manschette eingebunden. Eine Beschichtung, die über eine Kante läuft, reißt an dieser Kante. Dasselbe gilt für die Ecken einer bodengleichen Dusche und für den Übergang von der Wand in den Boden.

Der Ablauf im schwimmenden Estrich: Bewegung und Schall

Ein schwimmender Estrich ist eine Platte, die sich gegenüber allen angrenzenden Bauteilen bewegen können muss. Ein Ablaufkörper ist mit der Rohdecke verbunden und bewegt sich nicht. Diese beiden Eigenschaften vertragen sich nur, wenn der Estrich vom Ablauf getrennt wird.

Praktisch bedeutet das ein Trennelement rund um den Ablaufkörper, vergleichbar mit einem Randdämmstreifen an der Wand. Fehlt es, ist der Ablauf ein Festpunkt in der Platte. Die Platte schwindet zum Ablauf hin und wird dort gehalten – die Spannung löst sich in Rissen, die sternförmig vom Einbauteil weglaufen. Dasselbe Bild entsteht bei Rohrdurchführungen und bei Stützen, die durch den Estrich gehen.

Der zweite Aspekt ist der Schallschutz. Ein Ablaufkörper, der starr durch die Dämmebene hindurch mit der Rohdecke verbunden ist, überträgt Körperschall aus der Fallleitung direkt in den Estrich und von dort in den Raum. Bei Abläufen in Wohnungsbauten ist deshalb eine schalltechnische Entkopplung vorzusehen: körperschallgedämmte Ablaufkörper, entkoppelte Rohrbefestigung und ein Dämmelement zwischen Ablauf und Estrichplatte. Diese Maßnahmen wirken nur gemeinsam – eine einzelne starre Verbindung reicht aus, um den Effekt aufzuheben.

Zum Ablaufkörper gehört schließlich der Geruchverschluss. Bei Abläufen mit geringer Bauhöhe – und das sind fast alle, die in einen Fußbodenaufbau passen – ist die Sperrwasserhöhe entsprechend klein. In selten genutzten Räumen trocknet dieses Sperrwasser aus, und der Ablauf riecht. Für solche Situationen gibt es Abläufe mit zusätzlichem mechanischem Verschluss. Das ist eine Frage der Ablaufauswahl, nicht des Fußbodenaufbaus, aber sie fällt erfahrungsgemäß erst auf, wenn der Boden fertig ist.

Rinnen: dieselben Regeln über eine größere Länge

Eine Rinne ist im Prinzip ein in die Länge gezogener Ablauf – mit dem Unterschied, dass alle Probleme über mehrere Meter gleichzeitig auftreten. Die Höhe muss über die gesamte Länge stimmen, das Gefälle läuft von zwei Seiten auf sie zu, und die Estrichplatte trifft auf einer langen Kante auf ein starres Bauteil.

Beim Einbau ist die Lagesicherung der kritische Punkt. Eine Rinne, die in Beton oder Vergussmörtel gesetzt wird, erfährt Auftrieb und lässt sich seitlich verdrücken. Wird sie einseitig oder zu schnell vergossen, verzieht sie sich über die Länge, und der Verzug ist an der geraden Kante später deutlich sichtbar. Rinnen werden deshalb an Montagefüßen ausgerichtet, gegen Auftrieb gesichert und abschnittsweise von beiden Seiten vergossen.

Die Oberkante der Rinne liegt geringfügig unter der fertigen Bodenoberfläche. Das hat zwei Gründe: Wasser muss über die Kante einlaufen, ohne dass davor eine Schwelle steht, und im Industriebau darf die Kante nicht als Anfahrhindernis für Flurförderzeuge herausstehen. Ein Rinnenrand, der über die Fläche vorsteht, wird von Staplerrädern angefahren und bricht mitsamt dem umgebenden Estrich aus.

Der Estrichanschluss an die Rinne wird als Fuge ausgebildet, beidseitig über die gesamte Länge. Die Rinne ist mit dem Untergrund verbunden, der Estrich bewegt sich – ohne Fuge reißt er entlang der Rinnenkante auf. Bei Industrieböden mit Verbundestrich oder Betonboden ist diese Fuge zugleich eine Feldgrenze und gehört in den Fugenplan. Die Gefällerichtungen laufen dann von beiden Seiten auf die Rinne zu, und die Rinne selbst hat je nach Bauart ein Sohlgefälle oder wird als Stufenrinne ausgeführt.

Bei Duschrinnen im Wohnungs- und Hotelbau tritt an die Stelle der Lastfrage die Aufbauhöhe. Eine Wandrinne braucht nur ein einseitiges Gefälle über eine kurze Strecke, während ein Punktablauf in der Duschmitte ein Gefälle aus vier Richtungen erfordert. Für den Belag heißt das: Die Wandrinne kommt mit einer ebenen, geneigten Fläche aus und erlaubt größere Formate, der Punktablauf verlangt vier geneigte Teilflächen mit Graten dazwischen. Diese Entscheidung fällt in der Planung und wirkt sich unmittelbar auf die erforderliche Aufbauhöhe aus.

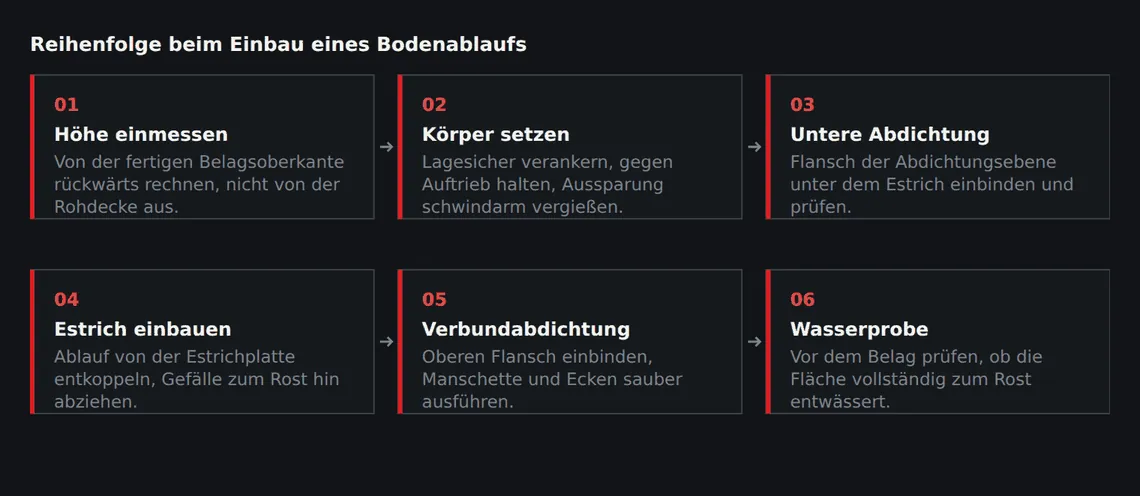

Prüfen, bevor der Belag kommt

Die Funktionsprüfung einer entwässerten Fläche ist eine Wasserprobe, und der richtige Zeitpunkt dafür liegt vor dem Belag. Aufgegossenes Wasser zeigt in wenigen Minuten, ob die Fläche vollständig zum Ablauf läuft oder ob irgendwo eine Mulde steht. Eine Mulde im Estrich lässt sich vor der Belagsverlegung noch ausgleichen; unter der fertigen Fliese ist sie dauerhaft.

Geprüft wird dabei nicht nur die Oberfläche, sondern auch die Abdichtungsebene. Auf benässten Flächen muss das Wasser, das durch Belagsfugen eindringt, auf der Abdichtung zum Ablauf laufen. Eine waagerechte Abdichtungsebene unter einer geneigten Oberfläche sammelt dieses Wasser dauerhaft – das Ergebnis sind Auslaugungen, Ausblühungen an den Fugen und im ungünstigen Fall durchfeuchtete Randbereiche, ohne dass an der Oberfläche etwas zu sehen wäre.

Der dritte Punkt der Prüfung ist der Übergang zwischen den Gewerken. Der Ablauf wird vom Sanitärgewerk gesetzt, der Estrich von uns eingebaut, die Verbundabdichtung vom Belagsleger ausgeführt. Zwischen diesen drei Schritten liegen Wochen. Wer die Höhe des Ablaufs erst prüft, wenn er gefliest wird, prüft sie zu spät. Der sinnvolle Kontrollpunkt liegt vor dem Dämmen und ein zweiter vor dem Estricheinbau – an beiden Terminen ist eine Korrektur noch ein kleiner Eingriff.

Der Estrich ist dabei nur eine Schicht von mehreren. Wie wir den Aufbau als Ganzes ausführen und übergeben, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum. Für gewerblich und industriell beanspruchte Flächen: Industrieestrich.

Häufige Fragen

Auf welcher Höhe muss ein Bodenablauf gesetzt werden?

Die Höhe wird von der fertigen Belagsoberkante rückwärts gerechnet: Belag, Kleberbett, Abdichtung und Estrichdicke abziehen. Weil sich dabei Toleranzen mehrerer Gewerke summieren, sollte der Ablauf ein höhenverstellbares Aufstockelement haben.

Warum reißt der Estrich rund um den Bodenablauf?

Weil der Ablaufkörper starr mit der Rohdecke verbunden ist und die Estrichplatte sich beim Schwinden bewegt. Ohne ein Trennelement um den Ablauf wird die Platte dort festgehalten, und die Spannung löst sich in sternförmigen Rissen.

Wann braucht ein Ablauf zwei Flansche?

Wenn im Aufbau zwei Abdichtungsebenen vorhanden sind – die Verbundabdichtung unter dem Belag und eine Abdichtung unter dem Estrich. Das ist bei gewerblichen Nassräumen, Großküchen und bodengleichen Duschen im Objektbau der Regelfall. Ein einteiliger Ablauf lässt sich nachträglich nicht umrüsten.

Wie hoch liegt die Oberkante einer Rinne im Industrieboden?

Geringfügig unter der fertigen Bodenoberfläche. Wasser muss ohne Schwelle einlaufen können, und die Kante darf nicht als Anfahrhindernis für Flurförderzeuge vorstehen. Beidseitig der Rinne ist eine Fuge erforderlich, weil die Rinne starr und der Boden beweglich ist.
