Installationsebenen im Fußboden planen

Fußbodenaufbauten Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

In Bürogebäuden, Laboren und Gesundheitsbauten laufen Strom, Daten, Heizung, Kälte und Sanitär durch denselben Querschnitt: den Fußboden. Wie viel davon der Boden aufnehmen kann, entscheidet nicht die Leitungsmenge, sondern die Stelle mit dem höchsten Leitungsstapel. Ein einziger Kreuzungspunkt aus vier übereinanderliegenden Trassen bestimmt die Aufbauhöhe für ein ganzes Geschoss.

Die Leitungsmenge entscheidet über die Bauart des Bodens

Strom, Daten, Heizung, Kälte und Sanitär brauchen einen Querschnitt, und in modernen Gebäuden ist der Fußboden der einzige, der noch frei ist. Wände sind durch Tragwerk und Öffnungen begrenzt, die abgehängte Decke ist meist von Lüftungskanälen, Sprinklerleitungen und Beleuchtung besetzt. Was übrig bleibt, wandert nach unten. Mit der Leitungsdichte verschiebt sich dort die Bauart: vom schwimmenden Estrich über einer Ausgleichsschicht zum Hohlboden und weiter zum Doppelboden.

Die Grenze zwischen diesen Bauarten liegt nicht bei einer bestimmten Leitungsmenge, sondern bei zwei anderen Größen: der Höhe des höchsten Leitungsstapels und dem Umfang dessen, was später wieder erreichbar sein muss. Eine große Zahl durchgehender Leerrohre kann in einer Ausgleichsschicht verschwinden, während wenige Leitungen mit Verbindungsstellen und Auslässen schon einen zugänglichen Hohlraum verlangen.

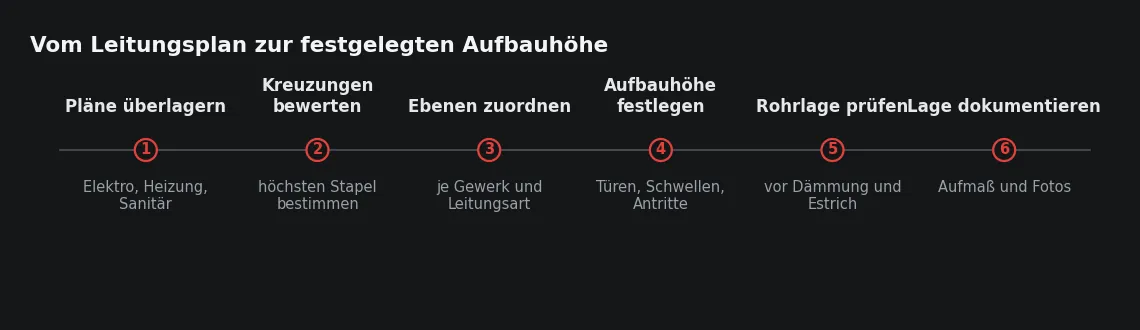

Das ist eine Planungsentscheidung, keine Ausführungsfrage. Sobald die Aufbauhöhe über Türhöhen, Brüstungen, Treppenantritte und Aufzugsschwellen im Rohbau festgeschrieben ist, steht die Bauart praktisch fest, und es lässt sich nur noch innerhalb des verbleibenden Querschnitts umsortieren. Wird die Leitungsmenge erst nach dem Rohbau bekannt, endet das regelmäßig damit, dass Leitungen in eine Ebene gezwungen werden, die dafür nicht gedacht war.

Fünf Ebenen und was jede von ihnen leisten kann

Der Fußboden bietet mehrere Ebenen an, und sie unterscheiden sich in Kapazität, Zugänglichkeit und in den Folgen für die tragenden Schichten. Zugeordnet wird je Gewerk und je Leitungsart, nicht pauschal für ein Geschoss.

Aussagekräftig ist die rechte Spalte: Sie nennt, was die jeweilige Ebene ausschließt. Die Zuordnung wird je Leitungsart getroffen, nicht je Geschoss.

Kombinieren lassen sich die Ebenen, aber nicht beliebig. Liegen Leitungen gleichzeitig in der Ausgleichsschicht und in der Dämmschicht, addieren sich die Ungenauigkeiten beider Lagen, und die Auflagerfläche des Estrichs wird zweimal gestört. Bewährt hat sich, je Bauteilschicht möglichst nur ein Gewerk zu führen und alle Kreuzungen bewusst in die unterste Ebene zu legen, weil dort Höhe am leichtesten zu gewinnen ist.

Die heikelste der fünf Ebenen ist die Dämmschicht. Werden Leitungen in Ausklinkungen gelegt, fehlt an diesen Stellen Dämmstoff, und Wärme- wie Trittschalldämmung sind örtlich geringer als berechnet. Schwerer wiegt die Auflagerfläche: Bockt ein Rohr die Platte auch nur an einer Stelle auf, wippt die Dämmung unter dem frischen Estrich, und der Estrich wird dort ungleichmäßig gebettet. Für diese Ebene gilt deshalb, dass Leitungen vollständig innerhalb der Plattendicke liegen und die Platte danach wieder vollflächig auf ihrem Untergrund aufliegt.

Kreuzungspunkte zählen, nicht Leitungen

Maßgebend für die Aufbauhöhe ist nicht die Zahl der Leitungen, sondern die Höhe an der Stelle, an der am meisten übereinanderliegt. Diese Stelle liegt fast immer in der Nähe von Steigschächten, Unterverteilungen und Heizkreisverteilern, wo alle Trassen zusammenlaufen, bevor sie sich in die Fläche verzweigen. Eine mittlere Leitungsdichte sagt darüber nichts: Vier gekreuzte Rohre bestimmen die Ausgleichsschicht für das gesamte Geschoss, auch wenn der größte Teil der Fläche leer bleibt.

Ermittelt wird der maßgebende Punkt, indem die Leitungsplanungen aller Gewerke übereinandergelegt und die Stapelhöhen an den Kreuzungen addiert werden. Kommt dabei mehr heraus, als der Aufbau hergibt, gibt es zwei Wege: die Aufbauhöhe insgesamt anheben, was überall Höhe kostet, oder den Kreuzungspunkt auflösen. Auflösen heißt Trassen parallel bündeln statt zu kreuzen, Abzweige in die Wand verlegen, über eine Vorwandinstallation führen oder die Durchdringung in die Decke legen.

Für dieses Aufmaß braucht die Baustelle einen gemeinsamen Höhenbezug. Ohne Meterriss im Raum wird die Stapelhöhe von der Rohdecke aus gemessen, und die Rohdecke ist selbst nicht eben; ihre Abweichung addiert sich dann unbemerkt zur Leitungshöhe. Praktikabel ist es, den Höhenbezug einmal je Geschoss zu setzen, die Oberkante der geplanten Ausgleichsschicht daraus abzuleiten und die höchsten Leitungspunkte gegen diese Linie zu prüfen, solange noch umgelegt werden kann.

Aus der Praxis

Wir tasten die höchste Stelle vor dem Dämmen mit der Latte ab und verlassen uns nicht auf den Plan, weil Rohre selten dort liegen, wo sie gezeichnet sind. Bei einem Verwaltungsgebäude in Bochum lag der höchste Stapel nicht am Schacht, sondern zwei Meter davor, wo ein Bündel Elektroleitungen quer über die Heizungstrasse geführt worden war. Umlegen war eine Viertelstunde Arbeit; unbemerkt hätte dieser Punkt die Ausgleichsschicht im ganzen Flur angehoben.

Revisionierbarkeit: was erreichbar bleiben muss

Für die Ebenenwahl ist nicht das Rohr entscheidend, sondern die Verbindungsstelle. Eine durchgehende Leitung ohne Verbindung darf verdeckt liegen, weil sie im Schadensfall stillgelegt und ersetzt und nicht an der Schadensstelle repariert wird; bei Leerrohren mit Zugdraht ist genau das planmäßig vorgesehen. Sobald aber eine Muffe, ein Abzweig, eine Klemmstelle, eine Armatur oder eine Messstelle im Aufbau liegt, verlangt sie Zugang, weil sie bedient, geprüft oder ausgetauscht wird.

Der zweite Punkt ist die Nutzungsdauer. Datenverkabelung wird mehrfach ersetzt, bevor der Fußboden sein Ende erreicht, und Elektroinstallationen werden bei jedem Nutzerwechsel umgelegt. Wo solche Änderungen absehbar sind, ist ein zugänglicher Hohlraum die einzige Ebene, die sie ohne Eingriff in die tragenden Schichten zulässt. Fehlt er, wird bei jeder Änderung gefräst, gestemmt und gespachtelt, und jeder dieser Eingriffe hinterlässt eine Schwächung im Estrich.

• Absperr- und Regelarmaturen sowie Messstellen bleiben zugänglich, weil sie bedient und wiederkehrend geprüft werden.
• Verbindungsstellen wasserführender Leitungen wie Muffen, Abzweige und Pressfittinge gehören nicht in eine verdeckte Ebene.
• Elektrische Verbindungsdosen bleiben erreichbar; eine im Estrich verschwundene Dose ist später nur durch Öffnen der Fläche zu finden.
• Datenleitungen werden vor dem Ende der Nutzungsdauer des Bodens ersetzt, ihre Trasse muss also ohne Eingriff in den Estrich erreichbar sein.
• Auslässe für Möblierung und Technik wie Bodentanks und Unterflurdosen brauchen von Anfang an eine Lage, die zum Raster der Fläche passt.
• Leerrohre mit Zugdraht sind das Mindeste, wenn eine Nachbelegung absehbar ist, und brauchen Biegeradien, die ein Einziehen überhaupt zulassen.

Was im Estrichquerschnitt nichts zu suchen hat

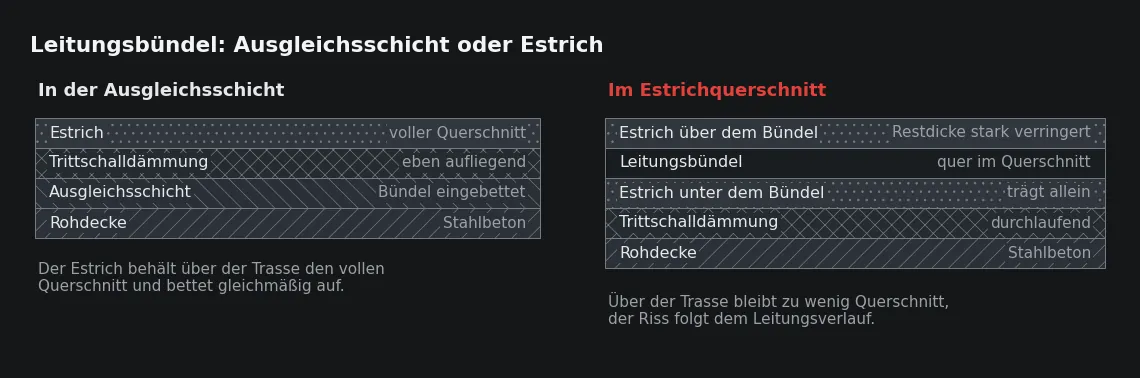

Der Estrich ist eine lastverteilende Platte, und jede Leitung in seinem Querschnitt verringert die tragende Dicke genau entlang dieser Linie. Über dem Rohr entsteht ein geschwächter Querschnitt: Der Estrich ist dort dünner, trocknet schneller und schwindet stärker als daneben. Das Ergebnis ist ein Riss, der dem Leitungsverlauf folgt und sich später im Belag abzeichnet. Notwendig ist deshalb eine ausreichende Überdeckung über dem Rohr, und diese Überdeckung geht von der nutzbaren Gesamtdicke ab.

Damit sind Leitungsbündel und parallel geführte Trassen im Estrich ausgeschlossen, ebenso Verbindungsstellen jeder Art, wasserführende Leitungen ohne Schutzrohr und Leitungen, die eine Bewegungs- oder Randfuge kreuzen. Muss eine Leitung eine Fuge queren, wird sie dort in einem Schutzrohr geführt, damit die Fuge arbeiten kann, ohne die Leitung zu belasten. Wo mehrere Rohre nebeneinander nötig sind, gehören sie unter die Dämmschicht und nicht in den Estrich.

Brandschutz, Schallschutz und die Dichtheit der Ebene

Sobald der Fußboden einen durchgehenden Hohlraum erhält, wird er zu einem Verteilweg für Rauch und Schall. Eine Trennwand, die auf einem durchlaufenden Hohlraum steht, trennt die Räume oberhalb, nicht darunter; Sprache und Geräusche laufen unter der Wand hindurch. Deshalb werden Hohlräume an Wohnungs-, Nutzungs- und Brandabschnittsgrenzen geschlossen, mit geprüften Abschottungen für die Leitungen, die dort hindurchgeführt werden müssen.

Dieselbe Frage stellt sich bei Estrichlösungen in kleinerem Maßstab. Ein Bodenkanal, der unter einer Trennwand durchläuft, ist eine Schall- und eine Rauchbrücke, ein Leerrohr zwischen zwei Nutzungseinheiten ebenso. Die Lage der Abschottungen gehört in denselben Plan wie die Leitungsführung, weil sie die Trassenführung verändert: Jede vermiedene Wandquerung ist eine Abschottung, die nicht eingebaut, nicht dokumentiert und nicht geprüft werden muss.

Neben Rauch und Schall ist die Feuchte zu betrachten. Jede Leitung, die eine Abdichtungsebene durchstößt, ist eine planbare Schwachstelle: In Nassbereichen werden Durchdringungen mit Manschetten oder Anschlussformteilen in die Abdichtung eingebunden, und ihre Zahl folgt unmittelbar aus der Trassenführung. Installationsebenen werden deshalb so gelegt, dass sie unterhalb der Abdichtung verlaufen und die Ebene nur dort durchstoßen wird, wo ein Auslass wirklich gebraucht wird. Jeder zusätzliche Durchbruch ist ein zusätzlicher Anschluss, der dauerhaft dicht bleiben muss.

Koordination der Fachplanungen

Installationsebenen scheitern selten an der Technik, sondern an der Reihenfolge. Elektro arbeitet auf der Rohdecke, Heizung auf der Dämmung, Sanitär quert beides, und jedes Gewerk legt zuerst die eigene Trasse.

Zwei Schritte entscheiden über das Ergebnis. Die Rohrlage wird vor dem Aufbringen der Dämmung und vor dem Estricheinbau gemeinsam begangen, weil danach keine Korrektur mehr möglich ist. Und die eingebaute Lage wird aufgemessen und dokumentiert, mit Maßen von festen Bezugspunkten und mit Fotos der offenen Fläche; das ist die Grundlage für jede spätere Bohrung, für die Befestigung von Einbauteilen und für die Ortung einer Leckstelle.

Der Estrich ist dabei nur eine Schicht von mehreren. Wie wir den Aufbau als Ganzes ausführen und übergeben, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Wie viele Leitungen verträgt eine Ausgleichsschicht?

Die Frage lässt sich nicht über die Anzahl beantworten, sondern über die Höhe des höchsten Kreuzungsstapels zuzüglich der Überdeckung, die die Schicht darüber braucht. Ergibt das mehr Höhe als verfügbar, wird nicht die Schicht dünner ausgeführt, sondern die Kreuzung aufgelöst. Entscheidend ist außerdem, dass die Oberfläche der Schicht eben bleibt, weil die Dämmung darauf vollflächig aufliegen muss.

Dürfen Wasserleitungen im Estrich liegen?

Einzelne Leitungen sind im Estrich führbar, wenn sie in einem Schutzrohr liegen, keine Verbindungsstelle im Querschnitt enthalten und die Überdeckung über dem Rohr eingehalten wird. Sinnvoll ist es selten, weil jede Leitung die Platte über ihre ganze Länge schwächt. Bündel und Verbindungsstellen gehören in jedem Fall unter die Dämmschicht oder in einen zugänglichen Hohlraum.

Ab wann ist ein Hohlboden gegenüber dem Estrich sinnvoll?

Sobald Leitungen erreichbar bleiben müssen oder die Kreuzungsstapel mehr Höhe brauchen, als eine Ausgleichsschicht sinnvoll aufnehmen kann. Der zweite Auslöser sind Auslässe in der Fläche: Wer Bodentanks im Raster braucht, braucht auch den Hohlraum, der sie verbindet. Bei durchgehenden Trassen ohne absehbare Änderung bleibt der Estrichaufbau der einfachere und flachere Weg.

Was gehört in die Dokumentation der Leitungslage?

Ein Aufmaß der eingebauten Lage von festen Bezugspunkten aus, die Höhenlage der Trassen über der Rohdecke und Fotos der Fläche vor dem Dämmen und vor dem Estricheinbau. Das ist die Grundlage für spätere Bohrungen, für die Befestigung von Einbauteilen und für die Ortung im Schadensfall. Ohne diese Unterlagen wird jede Bohrung in den Boden zum Versuch.
