Lastannahmen im Fußbodenaufbau: Flächen-, Punkt- und Linienlasten
Im Statikplan steht die Nutzlast der Decke, im Fußbodenaufbau wirkt sie anders. Ein schwimmender Estrich ist eine dünne, biegebelastete Platte auf einem zusammendrückbaren Bett; für ihn zählt nicht die Gesamtlast pro Quadratmeter, sondern die Fläche, über die sie eingeleitet wird. Regalfuß, Trennwand und Staplerrad führen bei gleicher Tonnage zu völlig verschiedenen Aufbauten.
Warum die Nutzlast der Decke für den Estrich nicht reicht
Die Nutzlast der Decke ist als gleichmäßig verteilte Flächenlast angegeben. Für die Bemessung der Decke ist das die passende Größe, für die Schichten darüber ist sie es nicht. Der Estrich verteilt Lasten auf einem nachgebenden Untergrund, und diese Aufgabe stellt sich unter einem Regalfuß völlig anders als unter gleichmäßig gestapeltem Lagergut. Eine Fläche mit geringer Nutzlast kann für den Estrich hart sein, wenn eine schwere Einzellast auf kleiner Aufstandsfläche darauf steht.
Der Aufbau kann auf zwei Wegen versagen, und beide sehen unterschiedlich aus. Wird die Biegezugfestigkeit überschritten, reißt die Estrichplatte von der Unterseite her; erkennbar wird das als durchgehender Riss oder als Fläche, die unter dem Fuß federt. Wird dagegen die Dämmschicht überlastet, bleibt der Estrich zunächst ganz und senkt sich örtlich ab. Man sieht es an der sich öffnenden Randfuge, am abreißenden Sockel und am Belag, der sich an den Feldrändern hochstellt.
Beide Mechanismen haben dieselbe Ursache: Die tatsächliche Lasteinwirkung war bei der Wahl von Estrichdicke, Festigkeitsklasse und Dämmschicht nicht bekannt. Nachträglich lässt sich keiner dieser drei Parameter ändern, ohne die Fläche zu öffnen. Die Lastangabe ist damit keine Formalie, sondern eine Eingangsgröße des Aufbaus wie die Estrichart und die verfügbare Aufbauhöhe.
Flächenlast, Einzellast, Linienlast: drei verschiedene Fragen
Lasten unterscheiden sich nicht nur in der Größe, sondern in der Art der Einleitung, und daraus folgt jeweils eine andere maßgebende Kenngröße. Eine Flächenlast drückt die Dämmschicht gleichmäßig zusammen und erzeugt im Estrich kaum Biegung. Eine Einzellast erzeugt fast nur Biegung und staucht die Dämmschicht örtlich stark. Eine Linienlast liegt dazwischen, wirkt aber dauerhaft entlang einer Achse und damit über die gesamte Nutzungsdauer.
Neben der Größe ist die Aufstandsfläche entscheidend. Eine Last ohne Aufstandsfläche ist keine verwertbare Angabe, weil das Biegemoment im Estrich von der Lasteinleitungsfläche abhängt: Je kleiner sie ist, desto größer sind Moment und örtliche Pressung auf die Dämmschicht. Ein breiter Maschinenfuß und ein schmaler Regalfuß mit derselben Last führen deshalb zu verschiedenen Estrichdicken.
| Lastart | Typische Quelle | Maßgebend im Aufbau |
|---|---|---|
| Flächenlast | Lagerflächen, Archive, Verkehrsflächen | Druckspannung und Zusammendrückbarkeit der Dämmschicht |
| Einzellast | Regal- und Maschinenfüße, Bodentanks | Biegezugfestigkeit, Estrichdicke, Aufstandsfläche |
| Linienlast | Leichte Trennwände, Regalreihen, Geländer | Estrichdicke im Lastband, Kriechverhalten der Dämmung |
| Rollende Last | Hubwagen, Stapler, Betten, Rollcontainer | Oberflächenfestigkeit, Verschleißwiderstand, Fugenkanten |
| Dynamische Last | Maschinen, Sportflächen, Fahrzeugverkehr | Schwingungsverhalten und Verbund des Gesamtaufbaus |
Die rechte Spalte nennt jeweils die Größe, die den Aufbau begrenzt. Dieselbe Last führt je nach Art der Einleitung zu einer anderen Konstruktion.
Leichte Trennwände auf dem schwimmenden Estrich
Eine leichte Trennwand auf einem schwimmenden Estrich ist eine dauernd wirkende Linienlast auf einer Schicht, die unter Dauerlast weiter nachgibt. Die Folge ist kein Bruch, sondern eine langsame Setzung entlang der Wand. Sichtbar wird sie oben und seitlich: Der Anschluss der Wand an die Decke öffnet sich, Türblätter in dieser Wand schleifen, und der Estrich reißt parallel zum Wandfuß, weil er im Lastband stärker gebogen wird als daneben.

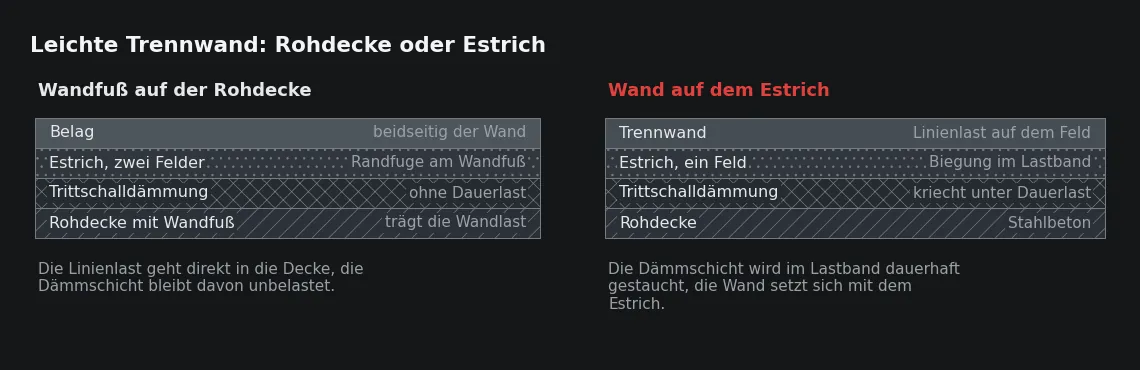

Konstruktiv klar ist es, die Wand vor dem Estrich auf die Rohdecke zu stellen. Die Linienlast geht dann unmittelbar in die Decke, die Dämmschicht bleibt unbelastet, und der Estrich wird beidseitig mit Randfuge angeschlossen. Dafür entstehen zwei getrennte Estrichfelder statt eines durchgehenden und ein zusätzlicher Randanschluss je Wand. Der Gewinn ist ein Wandfuß, der sich nicht setzt, und eine schalltechnisch eindeutige Trennung zwischen den Räumen.
Soll die Wand auf dem Estrich stehen, muss der Aufbau darauf ausgelegt sein: eine Dämmschicht, die die Linienlast ohne fortschreitende Stauchung trägt, eine ausreichende Estrichdicke im Lastband und ein oberer Wandanschluss, der eine geringe Setzung aufnehmen kann. Wichtig ist zudem, dass die Wand nicht gleichzeitig unten auf dem Estrich steht und oben starr an die Rohdecke verspannt wird, weil sie dann die Bewegung des Estrichfelds festhält.
Regale, Flurförderzeuge und schwere Einbauten
Ein Regalfuß leitet eine große Last über eine kleine Fläche ein; die Pressung unter der Fußplatte ist die höchste im ganzen Raum. Der Estrich antwortet mit Biegung unter dem Fuß, und gibt die Dämmschicht örtlich nach, kippt die Fußplatte. Regalstellplan und Fußplattengröße gehören deshalb in die Aufbauplanung und nicht in die Möblierungsphase. Verankerungsdübel dürfen den Estrich nicht durchstoßen: Sie halten die Platte punktuell fest und wirken bei schwimmendem Aufbau zugleich als Schallbrücke.
Flurförderzeuge wirken völlig anders. Ihre Radlast ist dynamisch, wandert über die Fläche und erzeugt beim Anfahren und Bremsen zusätzlich horizontale Kräfte. Harte Räder konzentrieren die Last auf eine sehr kleine Aufstandsfläche und laufen ohne Dämpfung über jede Kante. Fugen und Feldränder sind dann die Schwachstelle: Dort platzen zuerst die Kanten ab, danach arbeitet sich der Schaden in die Fläche hinein.
Für Fahrbereiche ist ein schwimmender Estrich in der Regel die falsche Bauart. Tragfähiger sind Verbundestrich oder ein Industrieboden unmittelbar auf der Decke, weil die Last dann ohne nachgebendes Zwischenlager abgetragen wird. Wo beides in einem Geschoss zusammentrifft, etwa Bürofläche mit Archivraum oder Verkaufsfläche mit Anlieferung, wird der höher belastete Bereich als eigenes Estrichfeld mit eigenem Aufbau ausgebildet, statt die gesamte Fläche hochzurüsten.
Einzellasten sind kein Thema allein für Industrieflächen. Aktenschränke auf Rollen, Serverschränke, Tresore, freistehende Badewannen auf Füßen und bodenbefestigte Sanitärobjekte erzeugen im Wohnungs- und Bürobau Pressungen, die deutlich über der angesetzten Nutzlast liegen. In Bürogebäuden kommen mobile Trennwandsysteme hinzu, deren Laufschienen im Boden verankert werden und die im geschlossenen Zustand als Linienlast wirken. Solche Positionen stehen selten in einer Lastliste; sie lassen sich nur aus dem Einrichtungs- und Ausbaukonzept ableiten, und zwar bevor der Aufbau festgelegt wird.
Wie die Last durch den Aufbau wandert

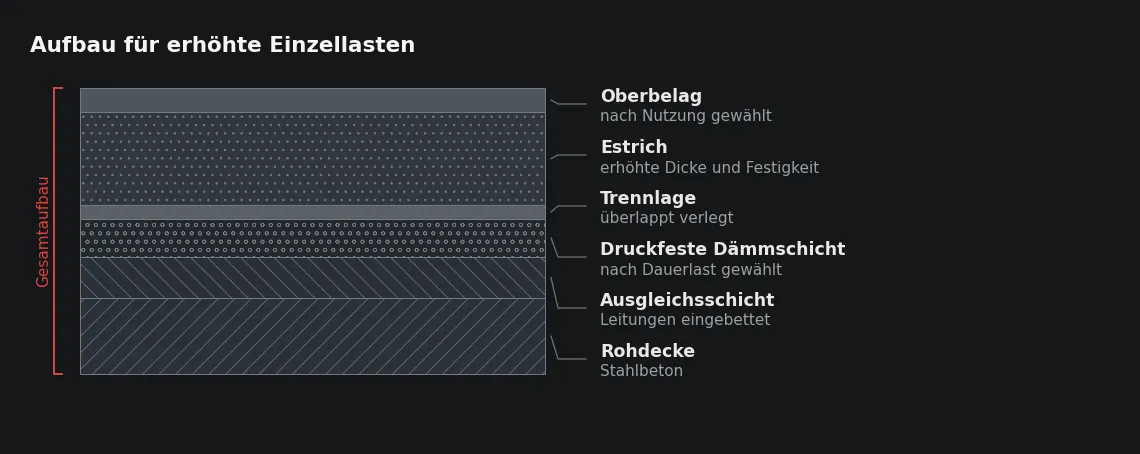

Der Estrich wirkt als lastverteilende Platte auf einem elastischen Bett. Eine Einzellast wird über die Plattensteifigkeit in die Breite getragen, sodass die Pressung auf die Dämmschicht kleiner ausfällt als unter der Aufstandsfläche selbst. Wie weit diese Verteilung reicht, hängt von Dicke und Elastizitätsmodul des Estrichs sowie von der Steifigkeit der Bettung ab. Eine steifere Dämmschicht verringert das Biegemoment im Estrich und verschlechtert gleichzeitig die Trittschalldämmung.
Aus diesem Zielkonflikt folgt, dass die Dämmschicht nach zwei Kriterien gleichzeitig ausgewählt wird. Neben dem Trittschallverbesserungsmaß stehen die Druckspannung bei definierter Stauchung, die Zusammendrückbarkeit und das Kriechverhalten unter Dauerlast. Kurzzeitige Nutzlasten und dauernd wirkende Lasten wie Trennwände oder gefüllte Regale sind getrennt zu betrachten: Eine Dämmschicht, die eine kurzzeitige Last schadlos aufnimmt, kann unter Dauerlast weiter nachgeben.
Aus der Praxis
Wir fragen vor dem Einbau nach dem Regalstellplan, und häufig gibt es ihn noch nicht. Bei einer Lagererweiterung in Duisburg kam er drei Wochen nach dem Estricheinbau, und die Regalachsen lagen dann teilweise genau über einer Bewegungsfuge. Wir haben die Fußplatten mit Lastverteilungsplatten vergrößert und die Fugenkanten geschützt. Sauberer wäre gewesen, die Feldeinteilung nach dem Stellplan zu legen – in der Planung ist das eine Minute Arbeit, in der Ausführung eine Frage der Aufmerksamkeit.
Lasten und Fugen: der schwächste Punkt der Fläche
Eine Estrichplatte ist an ihrem Rand am schwächsten. Am freien Feldrand und an der Fuge fehlt die stützende Wirkung des Nachbarfelds, sodass dieselbe Einzellast dort ein größeres Biegemoment und eine höhere Kantenpressung erzeugt als in der Feldmitte. Ein Regal- oder Maschinenfuß unmittelbar an einer Bewegungsfuge ist deshalb der ungünstigste denkbare Aufstellort. Eine rollende Last, die schräg über eine Fuge läuft, belastet beide Kanten nacheinander und findet jede Höhendifferenz zwischen den Feldern.
Daraus folgen zwei Konsequenzen für die Planung. Erstens wird die Feldeinteilung auf die bekannten Lastpunkte abgestimmt, sodass Regalachsen und Fahrspuren nicht von Fugen geschnitten werden, wo das vermeidbar ist. Zweitens werden Fugen, über die eine rollende Last läuft, kantengeschützt oder kraftübertragend ausgebildet, damit sich beide Feldränder gemeinsam verformen und keine Stufe entsteht, an der die Kanten abplatzen.
Was in der Planung stehen muss
Die Angaben, die der Aufbau braucht, sind wenige und lassen sich früh zusammenstellen. Fehlt eine davon, wird sie durch eine Annahme ersetzt, und Annahmen fallen im Fußboden in eine von zwei ungünstigen Richtungen aus: zu schwach für die späteren Lasten oder zu hoch für die verfügbare Aufbauhöhe.
- Die Nutzlast wird je Raum und Nutzungsbereich angegeben, nicht als ein Wert für das ganze Geschoss.
- Einzellasten werden mit der Größe ihrer Aufstandsfläche genannt, weil sich ohne diese Fläche kein Biegemoment ermitteln lässt.
- Lage und Achsraster von Regalen, Maschinen und schweren Einbauten gehören dazu, damit die Feldeinteilung des Estrichs darauf abgestimmt werden kann.
- Fahrwege werden mit Art des Flurförderzeugs und Bereifung beschrieben, weil harte Räder ganz anders wirken als luftgefüllte.
- Bei leichten Trennwänden wird festgelegt, ob sie auf der Rohdecke oder auf dem Estrich stehen und mit welcher Linienlast zu rechnen ist.
- Absehbare Umnutzungen werden benannt, weil eine später aufgestellte Regalreihe den fertigen Aufbau nicht mehr verändern kann.
Liegen Angaben nicht vor, wird mit einer dokumentierten Annahme gearbeitet: Die zugrunde gelegte Nutzung wird schriftlich festgehalten, die daraus abgeleitete Estrichdicke und Festigkeitsklasse benannt und die Fläche abgegrenzt, für die sie gilt. Damit bleibt der Aufbau nachvollziehbar, und wer später eine Last aufstellt, kann erkennen, ob der Boden dafür ausgelegt wurde.
Der Estrich ist dabei nur eine Schicht von mehreren. Wie wir den Aufbau als Ganzes ausführen und übergeben, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum. Für gewerblich und industriell beanspruchte Flächen: Industrieestrich.
Häufige Fragen
Welche Angaben braucht der Estrichaufbau mindestens?
Die Nutzlast je Raum, die größte zu erwartende Einzellast mit ihrer Aufstandsfläche und die Information, ob Flurförderzeuge fahren. Aus diesen Angaben folgen Estrichart, Festigkeitsklasse, Dicke und die Wahl der Dämmschicht. Fehlt die Aufstandsfläche, lässt sich eine Einzellast nicht bewerten.
Können leichte Trennwände auf dem Estrich stehen?
Ja, wenn der Aufbau dafür ausgelegt ist. Nötig sind eine Dämmschicht, die die Linienlast ohne fortschreitende Stauchung trägt, eine ausreichende Estrichdicke im Lastband und ein oberer Wandanschluss, der eine geringe Setzung aufnimmt. Steht die Wand vor dem Estrich auf der Rohdecke, entfällt diese Frage, dafür werden zwei getrennte Estrichfelder nötig.
Warum reicht eine höhere Festigkeitsklasse nicht immer aus?
Weil die Festigkeitsklasse den Bruch der Platte betrifft und nicht die Verformung der Bettung. Gibt die Dämmschicht unter Dauerlast nach, senkt sich auch ein hochfester Estrich ab. Bei Einzel- und Linienlasten werden Estrichdicke, Festigkeitsklasse und Dämmschichteigenschaften deshalb gemeinsam festgelegt.
Wie geht man mit Regalen um, die erst nach dem Belag kommen?
Der Stellplan sollte vor dem Estricheinbau vorliegen, mindestens mit Achsraster und Fußplattengröße. Ist er nicht zu bekommen, wird die Fläche für die höchste plausible Einzellast ausgelegt und die Feldeinteilung so gelegt, dass Fugen nicht in absehbaren Regalachsen liegen. Nachträglich hilft nur eine Vergrößerung der Aufstandsfläche durch Lastverteilungsplatten.
