Trennlage, PE-Folie, Dampfsperre: was wann eingebaut wird
Im Fußbodenaufbau tauchen mehrere dünne Schichten auf, die im Schnitt kaum zu unterscheiden sind: Trennlage, Abdeckfolie, Dampfbremse, Dampfsperre, Abdichtung. In der Ausschreibung stehen sie oft als „PE-Folie 0,2 mm“ nebeneinander, als wären sie austauschbar. Sie sind es nicht. Sie unterscheiden sich in der Aufgabe, im Einbauort und vor allem darin, wie sorgfältig die Stöße ausgeführt sein müssen.
Drei Aufgaben, drei Bauteile
Die Verwechslung hat einen einfachen Grund: Alle drei bestehen häufig aus demselben Material. Eine Polyethylenfolie kann Trennlage sein, Dampfbremse oder Teil einer Abdichtung – entscheidend ist nicht das Material, sondern wo sie liegt und wie die Stöße und Anschlüsse ausgebildet sind.
Eine Trennlage verhindert den Verbund zwischen Estrich und Untergrund. Sie sorgt dafür, dass sich die Estrichplatte beim Schwinden und bei Temperaturwechseln gegenüber dem Untergrund bewegen kann, und sie hält Anmachwasser und Zementleim davon ab, in die Dämmschicht oder in Fugen des Untergrunds zu laufen. Dafür muss sie nicht dicht sein. Sie wird überlappt verlegt, am Rand hochgeführt und sonst nichts.
Eine Dampfbremse oder Dampfsperre begrenzt den Wasserdampfstrom durch den Bauteilquerschnitt. Ihre Wirkung wird über den sd-Wert beschrieben, die wasserdampfdiffusionsäquivalente Luftschichtdicke: Ein sd-Wert von 100 m bedeutet, dass die Schicht dem Dampfstrom so viel Widerstand entgegensetzt wie eine 100 m dicke ruhende Luftschicht. Der sd-Wert ergibt sich aus der Materialkennzahl und der Dicke. Für das Bauteil zählt aber nur, was tatsächlich eingebaut ist: Eine Folie mit hohem sd-Wert, deren Stöße nur überlappen, ist keine Dampfsperre. Die Luft findet den Weg über den Stoß, und sie braucht dafür keinen großen Spalt.
Eine Abdichtung hält flüssiges Wasser zurück. Sie ist das anspruchsvollste der drei Bauteile, weil sie nicht nur in der Fläche, sondern an jeder Durchdringung und an jedem Anschluss dicht sein muss. Abdichtungen bestehen aus Bahnen, Beschichtungen oder Dichtungsschlämmen, nicht aus Baufolie.
| Bauteil | Aufgabe | Üblicher Einbauort | Anforderung an die Stöße |
|---|---|---|---|
| Trennlage | Verbund verhindern, Zementleim zurückhalten | zwischen Dämmung und Estrich | überlappt, ausreichend breit |
| Abdeckung der Dämmschicht | Anmachwasser aus der Dämmung halten | unmittelbar unter dem Estrich | überlappt, dicht gegen Leim |
| Dampfbremse / Dampfsperre | Dampfstrom begrenzen | auf der feuchte- oder warmseitigen Seite der Dämmung | verklebt oder verschweißt, Anschlüsse dicht |
| Abdichtung | flüssiges Wasser zurückhalten | je nach Bauart über oder unter der Dämmung | systemgebunden, mit Anschlussdetails |
Dieselbe Folie kann je nach Einbauort und Ausführung der Stöße zwei dieser Funktionen übernehmen oder keine davon.
Die Trennlage: das unspektakulärste Bauteil mit klaren Regeln
In einem schwimmenden Estrich liegt die Trennlage zwischen Dämmschicht und Estrich. Ihre Aufgabe ist zuerst mechanisch. Die Estrichplatte schwindet beim Trocknen um einige Zehntel Millimeter je Meter. Wenn sie dabei am Untergrund haftet oder in offene Stöße der Dämmplatten einläuft, wird diese Bewegung punktuell behindert, und die Behinderung erzeugt Zwangsspannung. Zwangsspannung erzeugt Risse.
Die zweite Aufgabe ist der Schutz der Dämmschicht. Frischer Estrichmörtel gibt Wasser und Feinanteile ab. Läuft dieser Leim in die Stöße der Dämmplatten oder zwischen Dämmung und Rohdecke, entstehen starre Verbindungen durch die Dämmebene hindurch – Schallbrücken, die man später nur noch messen, aber nicht mehr beseitigen kann. Deshalb wird die Trennlage auch dort verlangt, wo aus Feuchtegründen gar nichts nötig wäre.
Für die Ausführung heißt das: ausreichend breit überlappen, Falten so weit wie möglich vermeiden und die Lage am Rand über die spätere Estrichoberkante hochführen, sodass sie zusammen mit dem Randdämmstreifen eine geschlossene Wanne bildet. Eine Falte in der Folie ist kein Schönheitsfehler – sie liegt als Schwächung in der Estrichunterseite und zeichnet sich bei dünnen Estrichen gelegentlich als Rissansatz ab.
Bei Gussasphaltestrich gilt eine Abweichung, die regelmäßig übersehen wird: Der Mörtel wird heiß eingebaut. Eine Polyethylenfolie schmilzt darunter. Als Trennlage kommt dort ein hitzebeständiges Material zum Einsatz, üblicherweise Rohglasvlies oder ein anderer mineralischer Träger. Wer den Aufbau eines Zementestrichs unverändert auf Gussasphalt überträgt, bekommt die Folie als geschmolzenen Film in der Fuge zwischen Estrich und Dämmung zurück.
Die Dampfbremse: Seite und Dichtheit entscheiden

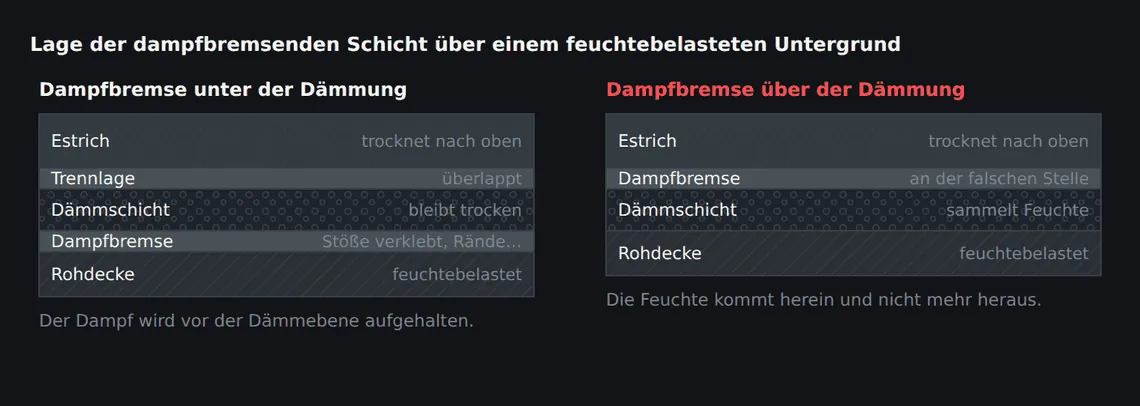

Eine dampfbremsende Schicht ist nur dann sinnvoll, wenn sie auf der richtigen Seite der Dämmung liegt. Die Regel dahinter ist einfach: Sie gehört dorthin, wo der Wasserdampf herkommt – also auf die Seite mit dem höheren Dampfdruck. Sitzt sie auf der falschen Seite, wird sie zur Sperre für Feuchte, die schon in der Dämmung ist, und hält sie dort fest.
Über einer erdberührten Bodenplatte oder über einem unbeheizten Keller kommt der Dampf von unten. Die Dampfbremse liegt dann unter der Dämmung, direkt auf der Rohdecke oder der Bodenplatte. Über einem beheizten Raum, etwa bei einer Decke zum unbeheizten Dachraum, kehrt sich die Situation um. Bei Fußbodenheizung ist der Estrich dauerhaft wärmer als die Umgebung darunter, was das Gefälle nach unten hin verstärkt – auch das spricht dafür, die dampfbremsende Ebene unter die Dämmung zu legen.
Der zweite Punkt ist die Ausführung. Eine Dampfbremse wirkt nur als geschlossene Ebene. Das bedeutet verklebte oder verschweißte Stöße, sauber angeschlossene Ränder an aufgehenden Bauteilen und dichte Manschetten an jeder Durchdringung. Genau hier scheitert es auf der Baustelle am häufigsten, denn in einem Fußbodenaufbau gibt es mehr Durchdringungen, als der Schnitt vermuten lässt: Heizungsleitungen zum Verteiler, Elektro-Leerrohre, Abläufe, Stützenfüße, Türzargen. Jede davon muss in der Dampfbremsenebene gelöst sein.
Aus der Ausführung
Wenn im Leistungsverzeichnis „PE-Folie“ steht, klären wir vor dem Einbau, welche Funktion gemeint ist. Als Trennlage legen wir sie überlappt, als Dampfbremse verkleben wir die Stöße und führen sie an den Rändern an. Der Unterschied kostet Material und Zeit und macht auf dem fertigen Boden keinerlei sichtbaren Unterschied – aber er entscheidet, ob die Dämmschicht in fünf Jahren noch trocken ist.
Wann welche Schicht gebraucht wird
Die Entscheidung hängt an zwei Fragen: Was liegt unter dem Aufbau, und welcher Belag kommt darauf. Der Untergrund bestimmt, ob eine Feuchtequelle vorhanden ist. Der Belag bestimmt, wie empfindlich die Konstruktion auf Restfeuchte und Dampftransport reagiert.
- Geschossdecke zwischen beheizten Räumen: Trennlage genügt. Es gibt kein dauerhaftes Dampfdruckgefälle, das eine bremsende Schicht rechtfertigen würde.
- Decke über unbeheiztem Keller oder Durchfahrt: Trennlage plus dampfbremsende Ebene unter der Dämmung. Feuchte und Temperaturgefälle wirken hier dauerhaft von unten.
- Erdberührte Bodenplatte: Es braucht eine Abdichtung, keine Folie. Eine dampfbremsende Schicht allein hält den kapillaren Feuchtetransport nicht auf.
- Junger Beton als Untergrund: Eine Rohdecke, die wenige Wochen alt ist, gibt noch erhebliche Mengen Baufeuchte nach oben ab. Eine dampfbremsende Ebene über der Decke ist hier sinnvoll, wenn der Belagstermin nicht verschoben werden kann.
- Holzbalkendecke: Eigene Regeln. Der Aufbau muss nach unten austrocknen können; eine falsch platzierte Sperrschicht schließt Feuchte im Holz ein und richtet mehr Schaden an als gar keine.
Eine Warnung zum Begriff „Dampfsperre über dem Estrich“: Er kommt vor, wenn ein Estrich nicht rechtzeitig belegreif wird und der Terminplan drückt. Eine Sperrschicht auf dem noch feuchten Estrich verlagert das Problem nur. Die Restfeuchte bleibt im Querschnitt, der Estrich kann nicht mehr nach oben trocknen, und die Feuchte wandert in den Randbereich und in die Dämmschicht. Solche Systeme gibt es, sie sind aber an enge Randbedingungen gebunden und keine allgemeine Abkürzung.
Was die Schichten im Aufbau nach sich ziehen
Jede zusätzliche Schicht kostet Aufbauhöhe – wenig, aber im Zusammenspiel mit Türanschlüssen und Schwellen zählt sie mit. Wichtiger ist eine andere Folge, die häufiger übersehen wird: Eine dampfbremsende Ebene unter der Dämmung verändert das Trocknungsverhalten des Estrichs nicht. Sie liegt unterhalb der Dämmschicht, und der Estrich trocknet ohnehin nur nach oben. Eine Folie unmittelbar unter dem Estrich tut es ebenfalls nicht, denn auch ohne sie wäre die Dämmschicht kein Trocknungsweg.
Zweite Folge: Eine geschlossene Ebene unter der Dämmung bildet zusammen mit dem hochgeführten Randstreifen eine Wanne. Das ist beabsichtigt, hat aber eine Kehrseite. Wasser, das während der Bauzeit auf die Fläche gelangt – aus einer undichten Leitung, aus einem offenen Fenster, aus dem Estricheinbau selbst –, steht in dieser Wanne und findet keinen Abfluss. Bei einem späteren Wasserschaden ist genau das der Grund, warum die Dämmschicht über Monate nass bleibt, während der Estrich oben längst trocken wirkt.
Dritte Folge: Nicht alle Dämmstoffe vertragen jede Anordnung. Wo eine Dämmschicht unterhalb der dampfbremsenden Ebene oder im feuchtebelasteten Bereich liegt, muss sie dafür geeignet sein. Faserdämmstoffe verlieren mit steigendem Feuchtegehalt Dämmwirkung und Formstabilität; geschlossenzellige Hartschäume sind hier unempfindlicher. Diese Zuordnung gehört mit der Lage der Sperrschicht zusammen entschieden, nicht getrennt.
Der Estrich ist dabei nur eine Schicht von mehreren. Wie wir den Aufbau als Ganzes ausführen und übergeben, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Ist eine PE-Folie eine Dampfsperre?
Als Material bremst sie den Dampfstrom deutlich, als Bauteil nur dann, wenn die Stöße verklebt und die Ränder angeschlossen sind. Eine lediglich überlappt verlegte Folie ist eine Trennlage, unabhängig davon, welcher sd-Wert auf der Rolle steht.
Kommt die Trennlage über oder unter die Dämmung?
Über die Dämmung, direkt unter den Estrich. Dort verhindert sie den Verbund und hält Anmachwasser und Zementleim aus den Plattenstößen. Eine dampfbremsende Schicht gehört dagegen unter die Dämmung.
Braucht jeder schwimmende Estrich eine Dampfbremse?
Nein. Zwischen zwei beheizten Geschossen gibt es kein dauerhaftes Dampfdruckgefälle, dort genügt die Trennlage. Nötig wird die bremsende Ebene über unbeheizten Räumen, über jungem Beton und über feuchtebelasteten Untergründen.
Welche Trennlage kommt unter Gussasphaltestrich?
Ein hitzebeständiges Material, üblicherweise Rohglasvlies. Gussasphalt wird heiß eingebaut, eine Polyethylenfolie schmilzt darunter und verliert jede Trennwirkung.
