Sportböden: Aufbau und Anforderungen
Ein Sportboden wird nicht über den Belag definiert, den man sieht, sondern über das Verformungsverhalten des gesamten Aufbaus darunter. Kraftabbau und Verformungsmulde entstehen aus dem Zusammenspiel von Nutzschicht, Lastverteilschicht und federnder Ebene – sie sind Systemeigenschaften und lassen sich an keiner einzelnen Schicht ablesen. Wer eine Schicht tauscht, verschiebt oder zusätzlich verklebt, verändert das Ergebnis. Genau deshalb gehört bei Sportflächen die Entscheidung über die Bauart vor die Entscheidung über den Belag.
Was ein Sportboden zusätzlich zum Bodenbelag leisten muss
Ein Bodenbelag im Objektbau muss tragen, verschleißfest sein und sich reinigen lassen. Ein Sportboden muss zusätzlich zwei Dinge tun, die sich technisch widersprechen: Er soll den Körper beim Aufprall schützen, indem er Energie aufnimmt, und er soll gleichzeitig sportfunktional bleiben, also Ball und Fuß ein vorhersehbares Verhalten geben. Ein weicher Boden schützt gut und spielt schlecht; ein harter Boden spielt berechenbar und belastet die Gelenke.
Aus diesem Zielkonflikt ergeben sich die Kenngrößen, mit denen Sportböden beschrieben werden: Kraftabbau, Verformungsmulde, Ballreflexion und Gleitverhalten. Für Hallensportböden sind diese Eigenschaften in DIN EN 14904 zusammengeführt, die Bauarten nach ihrem elastischen Verhalten ordnet. Daneben gelten die üblichen Anforderungen an einen Bodenbelag im Objektbau – Verschleiß, Rollbelastung, Brandverhalten, Reinigungsfähigkeit – und in Mehrzweckhallen zusätzlich die Belastung durch Veranstaltungen.
Die praktische Folge für die Planung: Ein Sportboden ist ein geprüftes System aus aufeinander abgestimmten Schichten. Ersatz einer Schicht durch ein gleich dickes, aber anderes Material ist keine gleichwertige Lösung, weil sich damit das Verformungsverhalten verschiebt. Das gilt auch für scheinbar harmlose Zutaten wie eine zusätzliche Spachtelung oder eine vollflächige Verklebung dort, wo das System eine lose Lage vorsieht.
Die vier Bauarten und ihr Verformungsverhalten
Die Unterscheidung der Bauarten beantwortet eine einzige Frage: Aus welcher Ebene des Aufbaus kommt die Elastizität? Davon hängt ab, wie groß die Mulde unter dem Aufsetzpunkt ausfällt und wie weit sie in die Fläche reicht – und damit, ob eine Halle für Schulsport, Vereinssport, Geräteturnen oder Mehrzwecknutzung taugt.
| Bauart | Elastizität kommt aus | Verhalten in der Fläche |
|---|---|---|
| Punktelastisch | der Nutzschicht selbst | Mulde bleibt eng am Aufsetzpunkt, hohe Standsicherheit für Geräte und Rollstühle |
| Flächenelastisch | Lastverteilschicht und federnder Unterkonstruktion | Mulde reicht deutlich über den Aufsetzpunkt hinaus, der Boden gibt in der Fläche nach |
| Mischelastisch | einer punktelastischen Schicht oberhalb der Lastverteilschicht | beide Muldenanteile überlagern sich, örtlich und flächig |
| Kombiniert elastisch | einer punktelastischen Schicht unterhalb der Lastverteilschicht | flächige Mulde mit zusätzlicher örtlicher Nachgiebigkeit |
Die Bauart entscheidet über die Form der Mulde, nicht über ihre Größe allein. Für Rollbelastung und Gerätestandsicherheit ist die Form der wichtigere Teil der Antwort.

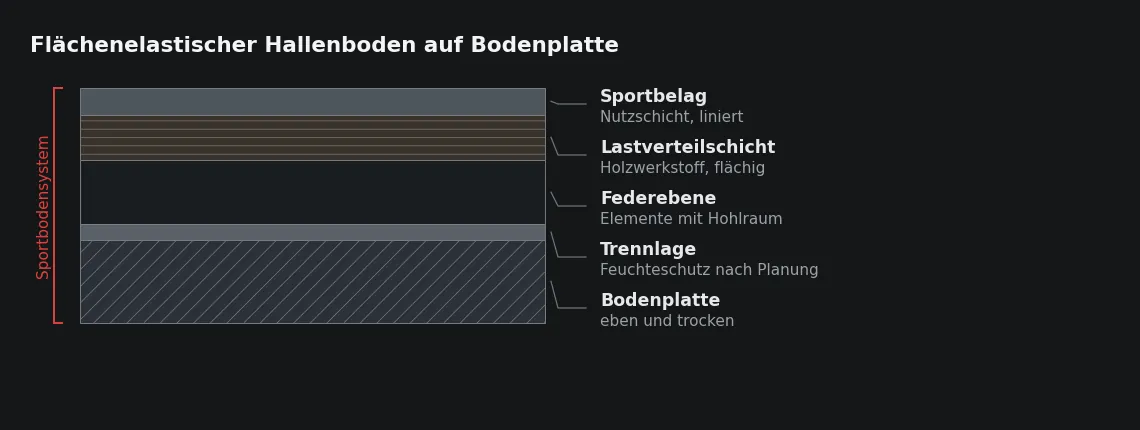

Punktelastische Aufbauten sind flach und stellen an den Untergrund die höchsten Ebenheitsanforderungen, weil sie jede Welle abbilden. Flächenelastische Aufbauten mit Holzunterkonstruktion brauchen erhebliche Aufbauhöhe und eine Randausbildung, die Luftbewegung im Hohlraum zulässt. Misch- und kombiniert elastische Systeme sind der Versuch, beides zusammenzubringen, und erhöhen die Zahl der Schichten, die richtig liegen müssen.
Kraftabbau und Verformung: das System wird geprüft, nicht die Schicht
Der Kraftabbau beschreibt, welchen Anteil einer Stoßkraft der Boden aufnimmt, verglichen mit einer starren Fläche. Die Verformungsmulde beschreibt, wie weit der Boden unter dieser Last nachgibt. Beide Werte werden am vollständigen Aufbau mit einem genormten Fallgewicht ermittelt, im Labor am Systemaufbau und in der fertigen Halle an festgelegten Messpunkten.
Daraus folgt der wichtigste Satz für jede Sanierung: Jede Änderung am Schichtenpaket ist eine Änderung am Messergebnis. Wird auf einen Schwingboden eine zusätzliche elastische Bahn geklebt, sinkt die Ballreflexion und die Mulde wächst. Wird eine lose Lastverteilschicht mit dem Untergrund verklebt, verliert der Aufbau seinen Federweg. Umgekehrt ändert das Abschleifen und neue Beschichten einer Holznutzschicht das System nicht, solange die Unterkonstruktion unberührt bleibt.
Ein zweiter Punkt wird im Betrieb häufig übersehen: Der Federweg ist keine unveränderliche Größe. Feuchte in der Holzunterkonstruktion, zugesetzte Randfugen und dauerhaft abgestellte Lasten verändern das Verhalten, ohne dass die Oberfläche etwas davon zeigt.
Der Untergrund: Ebenheit, Feuchte, Ränder
Sportflächen sind große, zusammenhängende Flächen ohne Möblierung, und sie werden bei Streiflicht aus flachem Winkel betrachtet. Ebenheitsabweichungen, die in einem Büroraum niemand bemerkt, sind hier sichtbar und bei dünnen punktelastischen Systemen auch spürbar. Die Ebenheit wird deshalb vor der Montage über die gesamte Fläche aufgenommen und nicht raumweise – die Toleranzen und ihre Messung sind in DIN 18202 geregelt.
- Die Ebenheit wird über die volle Hallenlänge und -breite aufgenommen, weil sich Abweichungen bei großen Flächen aufaddieren und an den Randbereichen zusammenlaufen.
- Die Restfeuchte des Estrichs wird vor der Montage bestimmt; als Grenzwerte gelten 2,0 Prozent bei unbeheiztem und 1,8 Prozent bei beheiztem Zementestrich, 0,5 und 0,3 Prozent bei Calciumsulfatestrich.
- Über erdberührten Bodenplatten wird der Feuchteschutz gesondert geplant, weil Holzunterkonstruktionen und geschlossene Systeme aufsteigende Feuchte nicht abführen können.
- Die Aufbauhöhe wird früh festgelegt, weil flächenelastische Systeme mehr Höhe brauchen als jeder normale Bodenaufbau und Türen, Geräteschränke und Anschlüsse davon abhängen.
- Der Randabschluss bleibt bei Systemen mit Hohlraum luftdurchlässig; eine dicht verschlossene Randfuge schneidet den Hohlraum vom Raumklima ab.
- Anschlüsse an Trennvorhänge, Türen und Geräteauslässe werden im Aufbauplan geführt und nicht auf der Baustelle improvisiert.
Der Untergrund entscheidet damit über zwei ganz verschiedene Dinge: über das Aussehen der fertigen Fläche und über die Lebensdauer der Unterkonstruktion. Der erste Punkt fällt bei der Abnahme auf, der zweite erst Jahre später.
Linierung und Einbauteile in der Spielfläche
Die Linierung ist der letzte Arbeitsgang und der einzige, der die Fläche für alle sichtbar festlegt. Sie wird auf der gereinigten, vollständig durchgehärteten Oberfläche aufgebracht; bei beschichteten Nutzschichten ist die Trocknungszeit der Beschichtung die maßgebliche Wartezeit. Welche Sportarten in welcher Farbe liniert werden, gehört vor die Ausführung: In Mehrzweckhallen überlagern sich mehrere Feldgeometrien, und eine nachträglich ergänzte Linie lässt sich nicht spurlos wieder entfernen.
Einbauteile durchstoßen das elastische System und bilden darin steife Punkte. Bodenhülsen für Netz- und Torpfosten, Einbautöpfe und Revisionsdeckel werden deshalb so eingebaut, dass ihre Deckel bündig mit der Nutzschicht liegen und der Anschluss dicht bleibt. Undichte Hülsen führen Reinigungswasser in die Unterkonstruktion, und dort trocknet es nicht wieder aus. In der Umgebung solcher Einbauteile weicht das Verformungsverhalten örtlich ab; das ist konstruktiv bedingt und spricht dafür, ihre Lage mit der Nutzung abzustimmen.
Veranstaltungen, Punktlasten und Pflege
Die größte Belastung für einen Hallenboden ist selten der Sport. Es sind Tribünen, Bühnenpodeste, Hubwagen und Transportkarren, die punktuell Lasten einleiten, für die das elastische System nicht ausgelegt ist. Federelemente, die über Tage zusammengedrückt bleiben, erholen sich nicht vollständig; Holzwerkstoffe unter einem Podestfuß bleiben verformt. Eine Schutzabdeckung verteilt die Last und verhindert zugleich mechanische Schäden an der Nutzschicht, sie ersetzt aber keine Begrenzung der Punktlast.
Aus der Praxis
Wir sehen nach der Veranstaltungssaison immer wieder dieselben vier Abdrücke im Abstand eines Podestfußes. Wir klopfen die Fläche dann ab und vergleichen den Klang mit einer unbelasteten Zone, statt an der Oberfläche zu suchen. Wo die Unterkonstruktion nachgegeben hat, bringt das Nacharbeiten der Nutzschicht nichts – dort muss der Aufbau geöffnet werden.
Bei der Pflege entscheidet die Verträglichkeit mit dem System, nicht die Reinigungsleistung. Filmbildende Mittel verändern das Gleitverhalten und können eine sportfunktional geprüfte Fläche rutschig machen; scheuernde Verfahren nehmen die Oberfläche an. Holzsysteme werden nur nebelfeucht gereinigt, weil eingetragenes Wasser über die Fugen in die Unterkonstruktion läuft. Erstpflege und laufende Reinigung werden deshalb zusammen mit dem Systemaufbau festgelegt und dem Betreiber schriftlich übergeben.
Sie planen den Oberboden für ein Bauvorhaben? Unsere Leistungsseite erläutert Untergrundvorbereitung und Schnittstellen: Oberboden und Bodenbeläge. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Kann ein vorhandener Sportboden nur mit neuem Belag saniert werden?
Das hängt davon ab, welche Ebene die Elastizität liefert. Bei einer Holznutzschicht auf federnder Unterkonstruktion ist Abschleifen und neues Beschichten möglich, ohne das System zu verändern. Wird dagegen eine zusätzliche elastische Bahn aufgeklebt, verschiebt sich das Verformungsverhalten, und der Aufbau ist ein anderer als der geprüfte.
Welche Bauart passt in eine Schulsporthalle mit Mehrzwecknutzung?
Für gemischte Nutzung mit Veranstaltungen, Stuhlreihen und Rollbelastung sprechen punktelastische oder kombinierte Aufbauten, weil sie standsicherer unter Punktlasten sind. Rein flächenelastische Aufbauten sind sportfunktional stark, reagieren aber empfindlicher auf abgestellte Lasten. Die Entscheidung gehört in die Nutzungsbeschreibung und nicht in die Belagsauswahl.
Warum darf die Randfuge bei Holzsystemen nicht geschlossen werden?
Die Unterkonstruktion liegt in einem Hohlraum, der Feuchte nur über den Rand austauscht. Wird die Fuge dicht verschlossen oder mit Sockelleisten überklebt, bleibt eingetragene Feuchte im Hohlraum und verändert Quellmaß und Federweg. Der Randabschluss wird deshalb als lüftbarer Anschluss ausgeführt.
Wann wird die Linierung aufgebracht?
Nach vollständiger Aushärtung der Oberfläche und nach der Reinigung, weil Rückstände die Haftung der Linienfarbe verhindern. Der Linienplan mit allen Sportarten und Farben liegt zu diesem Zeitpunkt abgestimmt vor. Nachträglich ergänzte Linien bleiben sichtbar, auch wenn sie später wieder entfernt werden.
