Rohrbruch im Estrich: Ortung, Trocknung, Instandsetzung
Ein Leck an einer Leitung im Fußbodenaufbau zeigt sich fast nie dort, wo es liegt. Zwischen der Schadstelle und dem ersten sichtbaren Feuchtefleck liegen eine Dämmebene, ein Deckengefälle und oft mehrere Meter. Wer ohne Eingrenzung anfängt zu öffnen, sucht in einer Fläche statt an einem Punkt. Der sinnvolle Ablauf beginnt deshalb am Verteiler und endet mit dem Estrichschnitt.
Die ersten Anzeichen richtig einordnen
Der zuverlässigste Frühindikator für ein Leck an einer Fußbodenheizung steht nicht im Raum, sondern am Kessel: ein Anlagendruck, der regelmäßig nachgespeist werden muss. Eine geschlossene Heizungsanlage verliert kein Wasser. Wer zweimal im Jahr nachfüllt, hat einen Schaden, auch wenn im Boden noch nichts zu sehen ist. Wer jede Woche nachfüllt, hat ein Leck, das bereits Wasser in den Aufbau trägt.
Im Raum selbst sind die Anzeichen unspezifischer. Dunkle Fliesenfugen, eine Sockelleiste, die sich vom Putz löst, aufgewölbte Parkettkanten, ein feuchter Randstreifen, gelegentlich eine auffallend warme Stelle im Belag. Diese Bilder entstehen mit Verzögerung und sie wandern, weil das Wasser unter der Trennlage dem Deckengefälle folgt. Die warme Stelle im Belag ist dabei das einzige Anzeichen, das tatsächlich in die Nähe der Leitung weist, und auch nur, wenn es sich um eine warmgehende Leitung handelt.
Vor jeder Ortung steht eine Abgrenzung, die in der Praxis zu selten gemacht wird: Liegt überhaupt ein Leck vor. Restbaufeuchte, Kondensat an kalten Leitungen, aufsteigende Feuchte aus einer erdberührten Bodenplatte und ein eingedrungener Oberflächenschwall erzeugen ähnliche Feuchtebilder. Der Unterschied ist das Verhalten über die Zeit. Baufeuchte und ein einmaliger Wassereintrag nehmen ab, ein Leck liefert nach. Zwei Messreihen an denselben Punkten im Abstand von ein bis zwei Wochen trennen die Fälle schneller und günstiger als jedes Ortungsgerät.
Wo die Leitung liegt, entscheidet den ganzen Vorgang

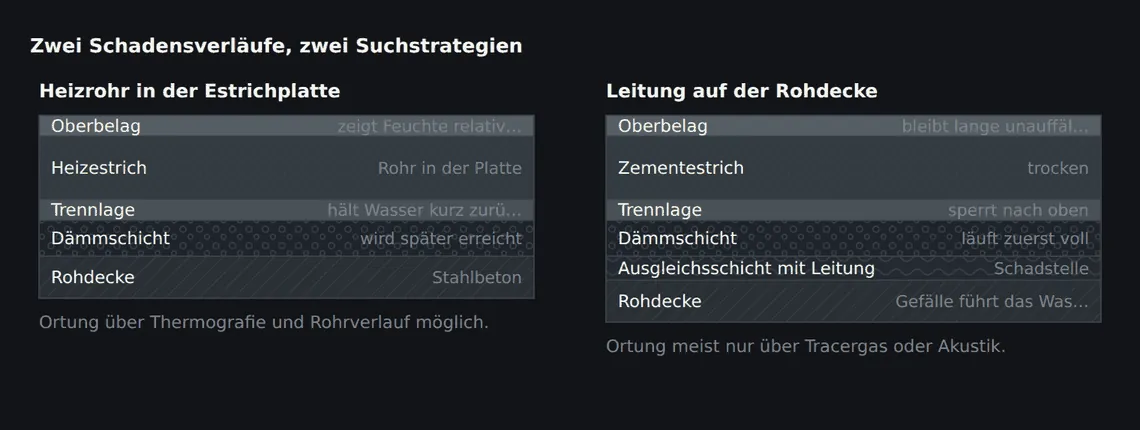

Im Fußbodenaufbau liegen Leitungen an zwei grundsätzlich verschiedenen Stellen, und daraus folgen zwei verschiedene Schadensverläufe. Heizrohre liegen in oder unmittelbar unter der Estrichplatte. Trinkwasser-, Abwasser- und Elektroleitungen liegen dagegen meist auf der Rohdecke, unterhalb der Dämmung, ausgeglichen mit einer Ausgleichsschicht oder zwischen den Dämmplatten geführt.
Ein Leck am Heizrohr feuchtet zuerst den Estrich selbst durch, von innen nach außen, und tritt erst danach über die Trennlagenstöße nach unten. Ein Leck an einer Leitung unter der Dämmung füllt dagegen zuerst die Dämmebene und erreicht den Estrich möglicherweise nie – die Oberfläche bleibt lange unauffällig, während der Aufbau darunter voll Wasser steht. Das erklärt, warum ein scheinbar kleiner Wasserfleck an einer Wand zu einem großflächigen Befund in der Dämmschicht gehören kann.
Deshalb gehört an den Anfang jeder Ortung die Frage, welches Medium austritt. Ein Heizungswasserleck riecht anders, hinterlässt Inhibitor- und Korrosionsspuren und ist über den Anlagendruck eingrenzbar. Ein Trinkwasserleck liefert unbegrenzt nach, solange nicht abgesperrt wird. Ein Abwasserleck ist der Fall, bei dem die Frage nach Trocknen oder Öffnen praktisch schon beantwortet ist.
Eingrenzen, bevor geortet wird

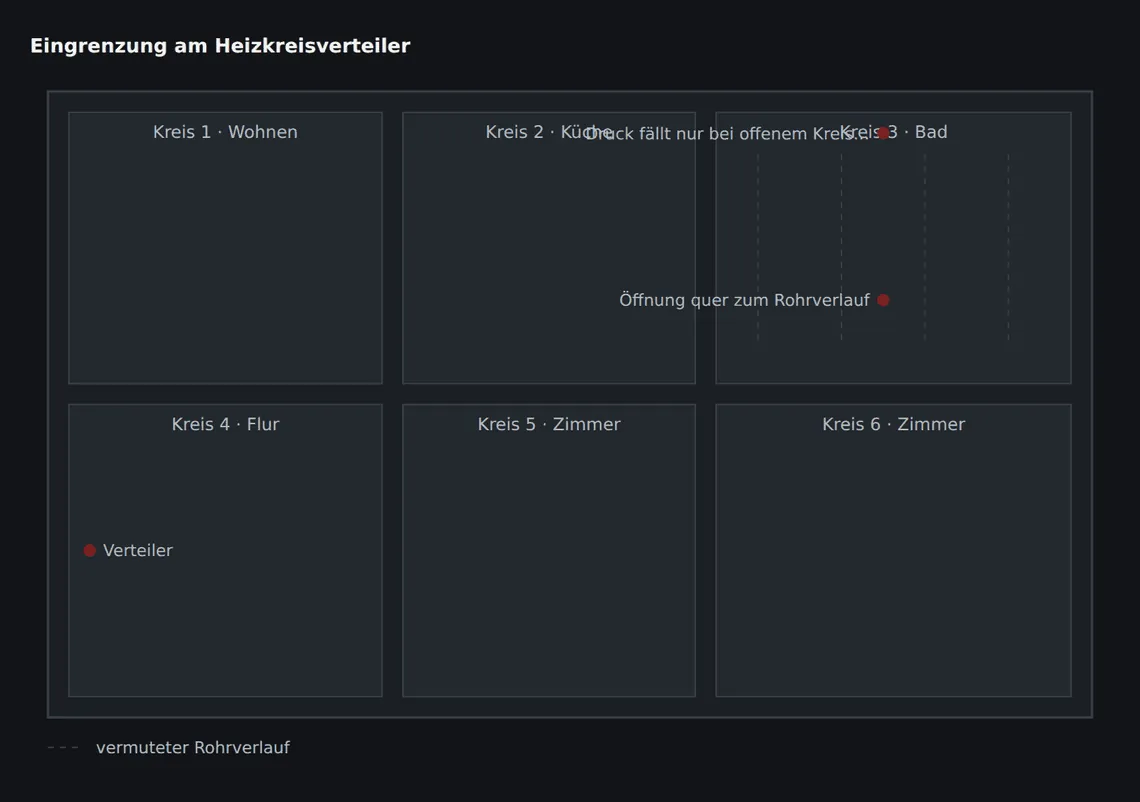

Die wirksamste Maßnahme kostet kein Gerät. Am Heizkreisverteiler werden die Kreise einzeln abgesperrt und der Anlagendruck beobachtet. Hält der Druck, sobald ein bestimmter Kreis geschlossen ist, liegt das Leck in diesem Kreis. Aus einer Wohnung mit acht Kreisen wird so ein Raum mit einer Rohrlänge, die sich überschauen lässt. Derselbe Gedanke funktioniert bei Trinkwasserleitungen über die Absperrungen der Stränge und Entnahmestellen.
Erst danach lohnt sich Messtechnik. Und auch dann gilt: Kein Verfahren zeigt das Leck direkt an. Jedes zeigt ein Merkmal, aus dem auf die Lage geschlossen wird – eine Temperaturverteilung, ein Geräusch, ein austretendes Gas. Die Treffgenauigkeit steigt, wenn zwei Verfahren dasselbe Ergebnis liefern.
| Verfahren | Was es zeigt | Voraussetzung | Schwäche |
|---|---|---|---|
| Thermografie | Temperaturverteilung an der Oberfläche, Rohrverlauf | Temperaturunterschied zwischen Leitung und Estrich | zeigt den Verlauf zuverlässiger als die Schadstelle; Belag und Estrichdicke verwischen das Bild |
| Feuchteindikation | Verteilung oberflächennaher Feuchte | zugänglicher Belag | reagiert auf Salze und Metall, liefert kein Maß, sondern ein Suchbild |
| Tracergas | Austrittsstelle des eingespeisten Gasgemischs | Leitung entleert und gasdicht abgesperrt | aufwendig, Gas kann über Undichtigkeiten versetzt austreten |
| Akustische Ortung | Ausströmgeräusch an der Leckstelle | anstehender Druck, ruhige Umgebung | bei kleinen Leckraten und dicken Aufbauten unsicher |
| Endoskopie | Sichtbefund im Hohlraum | vorhandene oder gesetzte Bohrung | nur punktuell, setzt eine Vermutung voraus |
Die Verfahren schließen einander nicht aus. Üblich ist die Kombination aus Eingrenzung am Verteiler, Thermografie zur Verlaufsbestimmung und Tracergas oder Akustik zur Punktbestimmung.
Aus der Ausführung
Bevor wir öffnen, zeichnen wir den Rohrverlauf auf die Oberfläche. Der Schnitt wird dann quer zum Verlauf gesetzt, nie längs. Wer längs schneidet, trifft im günstigen Fall das gesuchte Rohr und im ungünstigen den Vorlauf daneben – und hat aus einem Schaden zwei gemacht. Die Schnitttiefe begrenzen wir auf die Estrichdicke über dem Rohr und arbeiten den Rest von Hand frei.
Öffnen und die Leitung instandsetzen
Die Öffnung wird so klein wie möglich und so groß wie nötig angelegt. Nötig ist sie dann, wenn die Schadstelle vollständig freiliegt und ein Stück Rohr beiderseits sauber zugänglich ist. Geschnitten wird trocken mit Absaugung; Nassschnitt trägt zusätzliches Wasser in einen ohnehin durchfeuchteten Aufbau ein. Die Schnittkanten werden senkrecht geführt, nicht keilförmig – eine schräge Kante lässt sich später nicht kraftschlüssig schließen.
Für die Instandsetzung der Leitung gilt der Grundsatz, dass Verbindungen im Estrich vermieden werden sollen. Jede Verbindung ist eine potenzielle Undichtigkeit an einer Stelle, die später nicht mehr zugänglich ist. Lässt sich eine Verbindung nicht vermeiden, gehört sie dauerhaft dicht ausgeführt, vor dem Schließen auf Dichtheit geprüft und in ihrer Lage aufgezeichnet. Diese Lageskizze ist beim nächsten Schaden das wertvollste Dokument im ganzen Vorgang.
Die Verbindungsstelle sollte nicht im Bereich einer geplanten Fuge, nicht unter einer Trennwand und nicht unter einem schweren Einbaumöbel liegen. Und sie braucht dieselbe Überdeckung wie das übrige Rohr: Eine Kupplung mit größerem Außendurchmesser darf die Mindestüberdeckung über dem Rohr nicht unterschreiten, sonst entsteht genau über der Reparaturstelle eine Schwachstelle im Estrichquerschnitt.
Vor dem Schließen wird die Leitung unter Druck gesetzt und der Druck über einen ausreichenden Zeitraum beobachtet. Ein geschlossener Estrich über einer ungeprüften Verbindung ist der einzige wirklich vermeidbare Fehler in diesem ganzen Ablauf.
Trocknen vor dem Schließen
Ein reparierter Rohrschaden ist kein trockener Aufbau. Unter der Öffnung und in der Umgebung steht in aller Regel Wasser in der Dämmebene, und das gehört heraus, bevor der Estrich geschlossen wird. Wird über nasser Dämmung zugemacht, ist der Schaden zwar unsichtbar, aber vollständig erhalten – mit dem Unterschied, dass er jetzt auch nicht mehr trocknen kann.
Die Öffnung ist dabei ein Vorteil: Sie ist der bequemste Zugang zur Dämmebene, den der Aufbau je haben wird. Dort lassen sich Trocknungslanzen ansetzen, ohne zusätzliche Bohrungen in der Fläche, und dort lässt sich der Zustand der Dämmung direkt beurteilen. Fasst man in eine durchnässte Mineralfaserplatte, ist die Entscheidung über Trocknen oder Austauschen meist schon gefallen.
Bei einem Heizestrich kommt hinzu, dass die Heizung selbst als Trocknungshilfe taugt – aber erst, wenn die Anlage dicht ist und nicht in der Phase, in der das Leck noch nachliefert. Ein moderat und gleichmäßig beheizter Estrich gibt Feuchte nach oben schneller ab. Sprunghaftes Hochfahren auf hohe Vorlauftemperaturen bringt dagegen wenig und erzeugt Spannungen in einer Platte, die ohnehin schon eine Störstelle hat.
Den Estrich wieder schließen
Die Reparaturstelle ist eine Schwachstelle, solange sie nicht kraftschlüssig an die Altfläche angebunden ist. Das ist der Punkt, an dem die meisten Instandsetzungen später auffallen: Ein Riss, der genau am Rand der alten Öffnung entlangläuft, ist kein neuer Schaden, sondern ein Anschluss, der nicht gehalten hat.
- Schnittkanten senkrecht nacharbeiten, lose Teile entfernen, Staub und Schneidschlamm vollständig absaugen.
- Die Dämmebene prüfen und gegebenenfalls trocknen oder abschnittsweise ersetzen, bevor geschlossen wird.
- Trennlage und Randdämmstreifen im Bereich der Öffnung wiederherstellen, damit die reparierte Fläche nicht starr an Untergrund oder Wand gebunden ist.
- Kanten vornässen oder mit Haftbrücke vorbereiten, je nach eingesetztem Reparaturmörtel.
- Schwindarmen Reparaturmörtel in voller Nenndicke einbauen und verdichten, Überdeckung über dem Rohr einhalten.
- Höhengleich zur Altfläche abziehen und nachbehandeln; bei Heizestrich die Anlage erst nach Aushärtung und dann stufenweise wieder anfahren.
Für den Oberbelag gilt derselbe Maßstab wie bei jeder Neufläche: Er wird erst aufgebracht, wenn die Reparaturstelle die für ihn zulässige Restfeuchte unterschreitet. Bei schnellerhärtenden Reparaturmörteln ist das früher der Fall als beim umgebenden Altestrich, bei konventionellem Mörtel deutlich später. Ein häufiger Fehler ist, vom trockenen Altestrich auf die frische Reparaturstelle zu schließen und die Fläche als Ganzes freizugeben.
Wenn eine Fläche mehrfach geöffnet werden musste oder die Schadstelle im Bereich einer Fuge liegt, ist zu prüfen, ob die Feldeinteilung angepasst werden muss. Eine Reparaturstelle unmittelbar neben einer Bewegungsfuge wird sonst zur Zwangsstelle, an der die Bewegung des Feldes nicht mehr sauber abgebaut werden kann.
Damit es im Projekt gar nicht erst so weit kommt: Wie wir Untergrund, Aufbau und Schnittstellen vorab klären, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Woran merkt man einen Rohrbruch in der Fußbodenheizung, bevor Wasser sichtbar wird?
Am Anlagendruck. Eine dichte Heizungsanlage verliert kein Wasser. Wenn regelmäßig nachgespeist werden muss, liegt ein Leck vor, auch wenn im Raum nichts zu sehen ist. Weitere frühe Hinweise sind eine örtlich auffallend warme Stelle im Belag und ein Heizkreis, der nicht mehr richtig warm wird.
Muss der ganze Estrich heraus?
In der Regel nicht. Bei sauberer Eingrenzung reicht eine örtliche Öffnung über der Schadstelle. Großflächiger Rückbau wird nötig, wenn die Dämmschicht ausgetauscht werden muss, bei Abwasserschäden oder wenn ein Calciumsulfatestrich über längere Zeit durchfeuchtet war und an Festigkeit verloren hat.
Darf ein Heizrohr im Estrich mit einer Kupplung verbunden werden?
Verbindungen im Estrich sollen vermieden werden, weil sie später nicht zugänglich sind. Ist sie unvermeidbar, muss sie dauerhaft dicht ausgeführt, vor dem Schließen unter Druck geprüft, mit voller Rohrüberdeckung eingebaut und in ihrer Lage aufgezeichnet werden.
Wann kann nach der Reparatur wieder geheizt werden?
Erst nachdem der Reparaturmörtel ausreichend erhärtet ist, und dann stufenweise. Ein sofortiges Anfahren auf hohe Vorlauftemperatur bringt für die Trocknung wenig und belastet eine Platte, die an der Reparaturstelle ohnehin eine Störstelle hat.
