Fasern im Estrich: was sie leisten und was nicht

Estrich Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Fasern wirken in der Phase, in der der Estrich noch keine Festigkeit hat, und genau dort entstehen die Risse, die man ihnen zuschreibt. Nach dem Erhärten ist ihr Beitrag zur Tragfähigkeit gering, und keine Faserzugabe ersetzt eine Bewehrungslage, eine ausreichende Dicke oder einen Fugenplan. Entscheidend ist deshalb weniger die Frage, ob Fasern zugegeben werden, sondern welche, wie viele und ob sie in der Fläche überhaupt ankommen.

Was Fasern im frischen Mörtel tatsächlich bewirken

In den ersten Stunden nach dem Einbau hat der Mörtel praktisch keine Zugfestigkeit. Verdunstet an der Oberfläche mehr Wasser, als aus dem Querschnitt nachgeliefert wird, sinkt der Druck im Kapillarwasser, und der Mörtel zieht sich zusammen. Weil die Fläche unten auf der Trennlage oder im Verbund gehalten wird, kann diese Verkürzung nicht frei ablaufen: Es entsteht Zug, der die gerade erst aufgebaute Festigkeit überschreitet. Das Ergebnis sind kurze, unregelmäßig verlaufende Frühschwindrisse, die keinem Feldrand folgen und meist nicht durch den Querschnitt gehen.

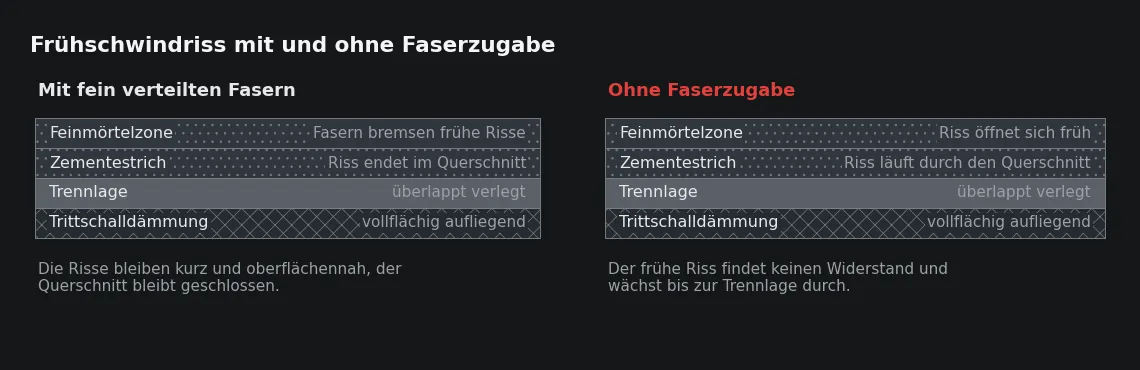

Fein verteilte Fasern greifen genau in diesen Vorgang ein. Ein Riss, der sich öffnen will, muss eine Faser entweder aus dem Mörtel herausziehen oder zerreißen; beides verbraucht Energie und stoppt den Riss nach kurzer Länge. Die Verformung verteilt sich dadurch auf mehr und deutlich feinere Risse. Für die Fläche ist das ein Gewinn, weil sehr feine Risse durch die weiterlaufende Hydratation teilweise wieder zuwachsen und weder sichtbar bleiben noch einen Belag stören.

Diese Wirkung ist zeitlich begrenzt. Sobald der Mörtel seine eigene Zugfestigkeit aufgebaut hat, liegt sie um Vielfaches über dem Widerstand, den das kleine Faservolumen zusätzlich aufbringt. Mikrofasern sind auf die plastische Phase ausgelegt und nicht darauf, im erhärteten Estrich Lasten zu übernehmen.

Kunststoff-, Glas- und Stahlfasern unterscheiden sich in der Aufgabe

Unter dem Sammelbegriff Faser stecken Produkte mit völlig verschiedenen Zielen. Wer sie verwechselt, gibt entweder das falsche Material zu oder erwartet vom richtigen Material die falsche Wirkung.

• Mikrofasern aus Polypropylen sind sehr fein und in großer Zahl je Kilogramm enthalten; sie wirken in der plastischen Phase und sind das übliche Mittel gegen Frühschwindrisse im Wohnungs- und Objektbau.
• Makrofasern aus Kunststoff sind dicker und steifer und behalten nach dem Reißen des Mörtels eine Restzugkraft über den Riss hinweg; sie kommen dort vor, wo dieses Nachrissverhalten Teil der Auslegung ist, und nicht als Ersatz für Mikrofasern.
• Glasfasern müssen in zementgebundenen Estrichen alkaliresistent sein, weil die alkalische Porenlösung gewöhnliches Glas über die Zeit angreift und die Faser dann nur noch einen Hohlraum hinterlässt.
• Stahlfasern bringen die höchste Restzugkraft über den Riss und werden in Industrieböden eingesetzt, wo eine Kraftübertragung über den Riss hinweg verlangt wird.
• Faservliese und Gitter sind keine Faserzugabe, sondern Einlagen: Sie wirken nur in der Ebene, in der sie liegen, und müssen dort auch tatsächlich liegen und nicht am Boden des Querschnitts.
• Alle Fasern ändern die Konsistenz des Mörtels und damit das Verhalten beim Einbau, unabhängig davon, ob sie mechanisch etwas leisten.

Aus der Aufgabe folgt der Einsatzbereich. Mikrofasern gehören in Flächen, die früh austrocknen können – große Räume, warme oder durchlüftete Baustellen, Heizestriche, Gefälleflächen mit wechselnder Dicke. Stahl- und Makrofasern gehören in Konstruktionen, deren Tragverhalten mit ihnen gerechnet wurde. Eine Übertragung in die jeweils andere Richtung ergibt keinen Gewinn: Mikrofasern tragen nichts, und Stahlfasern verhindern keinen Frühschwindriss an der Oberfläche, weil sie dort gar nicht in ausreichender Zahl vorliegen.

Warum Fasern keine Bewehrung ersetzen

Eine Bewehrungslage liegt in einer definierten Höhe im Querschnitt und stellt in zwei Richtungen einen bekannten Stahlquerschnitt bereit. Fasern liegen überall und zufällig orientiert. Nur ein Bruchteil von ihnen zeigt in die Richtung, in der Zug auftritt, und nur ein Bruchteil davon liegt in der Zone, in der dieser Zug am größten ist. Was die Faser gegenüber der Einlage gewinnt – Wirkung im gesamten Querschnitt, auch dort, wo keine Matte hinpasst –, verliert sie an gerichteter Tragwirkung.

Daraus folgen drei Grenzen, die sich auf der Baustelle regelmäßig als Missverständnis zeigen. Die Estrichdicke wird durch eine Faserzugabe nicht kleiner, weil die Biegetragfähigkeit der Platte aus Dicke und Biegezugfestigkeit des Mörtels folgt. Die Festigkeitsklasse verbessert sich nicht, weil sie am Prüfkörper bestimmt wird und der Faseranteil dort in der maßgebenden Größenordnung nichts beiträgt. Und die Feldgrößen im Fugenplan werden nicht größer, weil sie aus Geometrie, Zwang, Beheizung und Belagsart folgen und nicht aus der Zugabe eines Zusatzstoffs.

Umgekehrt gibt es Fälle, in denen die Faser das überlegene Mittel ist. In dünnen Querschnitten, über Ausgleichsschichten mit örtlich geringerer Höhe und in Heizestrichen mit engem Platzverhältnis lässt sich eine Matte oft nicht mit ausreichender Mörtelüberdeckung unterbringen. Eine Einlage ohne Überdeckung ist wirkungslos bis schädlich; eine Faserzugabe wirkt dort, wo sie liegt, und das ist überall.

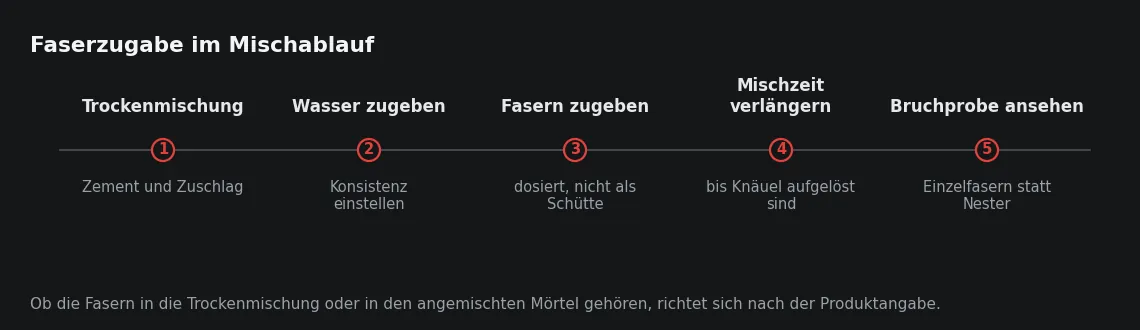

Dosierung und Einmischen: wo die Wirkung verloren geht

Die Dosierung wird als Masse je Kubikmeter Mörtel angegeben und folgt der Produktangabe; zwischen Mikro- und Stahlfasern liegen dabei Größenordnungen. Wichtiger als die Menge ist jedoch die Verteilung. Eine Faser wirkt nur dort, wo sie einzeln vom Mörtel umschlossen ist. Ballt sie sich zusammen, entsteht das Gegenteil: Ein Faserknäuel enthält keinen Mörtel, ist also ein Hohlraum mit einer Kerbwirkung an seinem Rand.

• Die Dosierung je Charge festlegen und nicht nach Augenmaß aus dem Sack schütten; bei Werkmörtel ist die Zugabe im Werk dosiert, auf der Baustelle bleibt die Verteilung zu prüfen.
• Die Fasern in dem Zustand zugeben, den die Produktangabe nennt, und den Mischer dabei nicht überladen, weil ein voller Mischer nicht mehr umwälzt, sondern nur noch dreht.
• Die Mischzeit gegenüber dem faserfreien Mörtel verlängern und für alle Chargen gleich halten, damit die Verteilung nicht von Charge zu Charge schwankt.
• Die Wasserzugabe nicht erhöhen, auch wenn der Mörtel mit Fasern steifer wirkt; mehr Wasser senkt die Festigkeit und erhöht das Schwinden, wirkt also gegen den Zweck der Zugabe.
• Eine Handvoll frischen Mörtel auseinanderziehen und auf einzeln liegende Fasern kontrollieren; sichtbare Knäuel bedeuten, dass die Mischzeit oder die Zugabefolge nicht stimmt.
• Die Kontrolle bei jeder neuen Charge wiederholen, weil sich Mischzeit und Füllgrad im Laufe eines Einbautags ändern.

Aus der Praxis

Wir haben auf einer Halle mit wechselnden Mischerfahrern erlebt, dass die Faserwirkung streifenweise ausfiel. In der aufgebrochenen Fläche lagen dort Knäuel, an denen der Mörtel fehlte – immer in den Chargen der letzten Stunde, als der Mischer voller und die Mischzeit kürzer wurde. Seither halten wir die Mischzeit am Zählwerk fest und brechen jede dritte Charge einmal auf, bevor der Mörtel in die Fläche geht.

Fasern an der Oberfläche

Ein Teil der Fasern erreicht die Oberfläche und steht dort ab. Bei Mikrofasern ergibt das einen feinen Flaum, der sich beim Abscheiben in die Fläche einarbeiten lässt, beim Glätten dagegen umgelegt und teilweise unter der Feinmörtelzone eingeschlossen wird. Solange ein Belag oder eine Spachtelung folgt, ist das ohne Wirkung. Bleibt die Fläche sichtbar oder folgt nur eine dünne Beschichtung, ist jede abstehende Faser ein Punkt im Erscheinungsbild und, unter einer Beschichtung, eine Stelle mit gestörter Schichtdicke.

Bei Stahlfasern ist der Effekt technischer Natur. Fasernenden an der Oberfläche nehmen Feuchte auf, rosten und zeichnen sich als braune Punkte ab; auf Flächen, die ohne Belag genutzt werden, sind sie außerdem eine Verletzungsgefahr. Deshalb gehören Stahlfasern in Querschnitte unter einem Belag oder in Industrieböden, deren Nutzschicht durch eine Hartstoffeinstreuung gebildet wird. Die Entscheidung über die Faserart hängt damit auch daran, was mit der Oberfläche später geschieht, und nicht nur am Rissverhalten des Querschnitts.

Für die Ausführung folgt daraus eine einfache Regel: Bei sichtbar bleibenden Flächen wird die Faserart vor dem Einbau festgelegt und an einer Musterfläche angesehen. Nachträgliches Entfernen ist möglich, aber es ist immer ein Eingriff in die oberste Zone – und damit genau in die Schicht, deren Festigkeit über die Haftung aller weiteren Schichten entscheidet.

Wann die Faserzugabe das falsche Mittel ist

Fasern haben ein klares Wirkungsfeld, und dessen Grenzen sind an den Rissbildern erkennbar, gegen die sie nichts ausrichten. Ein Zwangsriss, der von einer einspringenden Ecke oder aus einem Türdurchgang läuft, entsteht aus der Geometrie der Fläche; er wird durch einen Fugenplan vermieden und nicht durch eine Zugabe. Ein Riss über einer Leitung entsteht aus der örtlich verringerten Dicke und der ungleichmäßigen Bettung; hier hilft nur Höhe oder eine Ausgleichsschicht, die die Leitung vollständig einbettet.

Ebenso wenig wirken Fasern gegen Schüsselung. Diese entsteht aus dem Feuchteunterschied zwischen Ober- und Unterseite des Querschnitts, also aus einer Verformung der gesamten Platte, nicht aus einer örtlichen Zugspannung an der Oberfläche. Auch eine geringere Dicke als geplant lässt sich nicht mit Fasern ausgleichen, weil die Tragfähigkeit der Platte am Querschnitt hängt.

Sinnvoll ist die Zugabe dort, wo die Randbedingungen des Einbaus das Austrocknen in den ersten Stunden begünstigen und die Nachbehandlung allein nicht ausreicht: in großen, zusammenhängenden Flächen, bei Wärme und Luftbewegung, auf saugenden Unterlagen, in Heizestrichen und in Querschnitten mit wechselnder Dicke. Sie ersetzt die Nachbehandlung nicht, sondern gibt der Fläche eine zweite Sicherung für den Fall, dass sich die Bedingungen auf der Baustelle nicht vollständig steuern lassen.

Sie planen Estricharbeiten für ein Bauvorhaben? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Ersetzen Fasern die Bewehrungsmatte im Heizestrich?

Nein, die beiden wirken zu unterschiedlichen Zeitpunkten und an unterschiedlichen Stellen. Mikrofasern begrenzen Risse in den ersten Stunden, während der Mörtel noch plastisch ist; eine Matte verteilt Risse im erhärteten Estrich und hält deren Ränder in einer definierten Höhe zusammen. Ist der Querschnitt über den Rohren zu gering, hilft keines von beiden.

Lassen sich mit Fasern größere Felder ohne Fuge ausführen?

Nein. Die Feldgröße folgt aus der Geometrie der Fläche, aus dem Zwang an Wänden und Einbauteilen, aus der Beheizung und aus der Belagsart. Eine Faserzugabe verändert keinen dieser Punkte und ist deshalb kein Grund, den Fugenplan zu ändern.

Verändert eine Faserzugabe die Festigkeitsklasse des Estrichs?

Die Klasse wird am Prüfkörper über Biegezug- und Druckfestigkeit bestimmt, und in der maßgebenden Größenordnung tragen Mikrofasern dort nichts bei. Makro- und Stahlfasern verändern das Verhalten nach dem Reißen, also die Restzugkraft über den Riss, und das ist eine andere Eigenschaft als die Klasse.

Woran erkennt man auf der Baustelle, ob Fasern gleichmäßig verteilt sind?

Eine Handvoll frischer Mörtel wird auseinandergezogen: Sichtbar sein sollen einzelne Fasern in allen Richtungen, keine Knäuel und keine faserfreien Bereiche. An der erhärteten Fläche zeigt eine Bruchstelle dasselbe Bild. Ein feiner Flaum an der Oberfläche ist ein Hinweis auf vorhandene Fasern, aber kein Nachweis für ihre Verteilung im Querschnitt.
