Ausgleichsschichten aus Leichtmörtel
Auf fast jeder Rohdecke liegen Leitungen, und fast nie liegen sie so, dass die Dämmschicht darüber eben aufliegen könnte. Die Ausgleichsschicht schafft diese ebene Auflagefläche. Sie wird in der Kalkulation gern als Nebensache behandelt und ist konstruktiv das Gegenteil davon: Alles, was darüber liegt, steht auf ihr.
Wozu eine Ausgleichsschicht gebraucht wird
Eine Rohdecke ist selten eben und fast nie leer. Elektroleitungen, Leerrohre, Heizungs- und Sanitärleitungen laufen auf ihr, kreuzen sich und bilden an den Kreuzungspunkten die höchste Stelle des gesamten Untergrunds. Dazu kommen Deckenversprünge, Restmörtel und die üblichen Abweichungen aus dem Rohbau. Auf diesem Relief lässt sich kein Fußbodenaufbau errichten, der den Anforderungen an Schallschutz und Tragfähigkeit genügt.

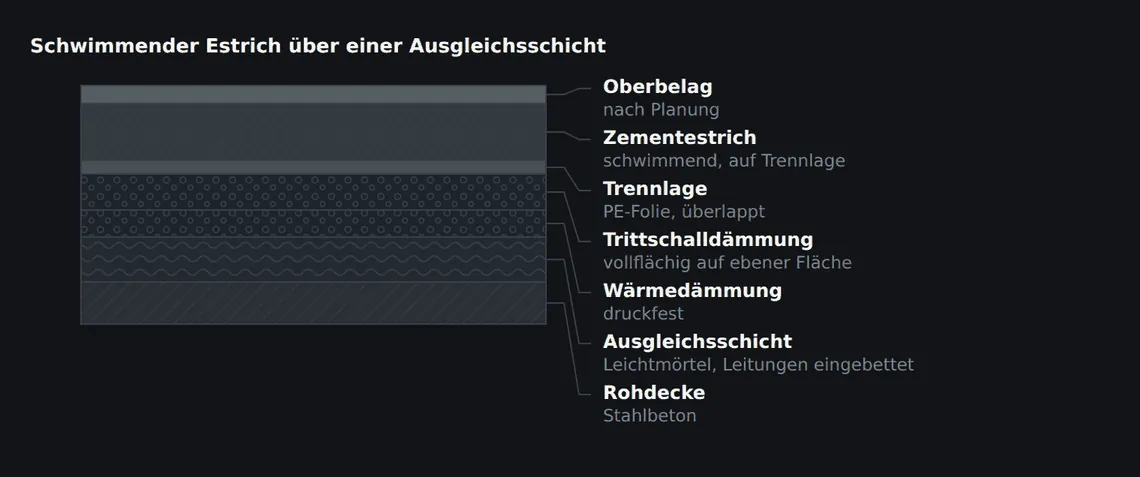

Die Ausgleichsschicht füllt dieses Relief bis zu einer planmäßigen Oberkante auf. Sie umschließt die Leitungen, überdeckt sie und stellt die ebene Fläche her, auf der die Dämmschicht vollflächig aufliegt. Damit übernimmt sie zwei Funktionen, die man gedanklich trennen sollte: Sie stellt eine Ebene her, und sie trägt die Last, die aus Estrich und Nutzung darauf abgesetzt wird.
Die Höhe der Schicht ergibt sich nicht aus einem Wunschwert, sondern aus dem höchsten Punkt der Leitungsführung zuzüglich der erforderlichen Überdeckung. Genau dieser Punkt gehört früh aufgemessen. Er entscheidet über die gesamte Aufbauhöhe und damit über Türblatthöhen, Schwellen und Treppenantritte – und er wird auf Baustellen regelmäßig erst entdeckt, wenn die Dämmung schon geliefert ist.

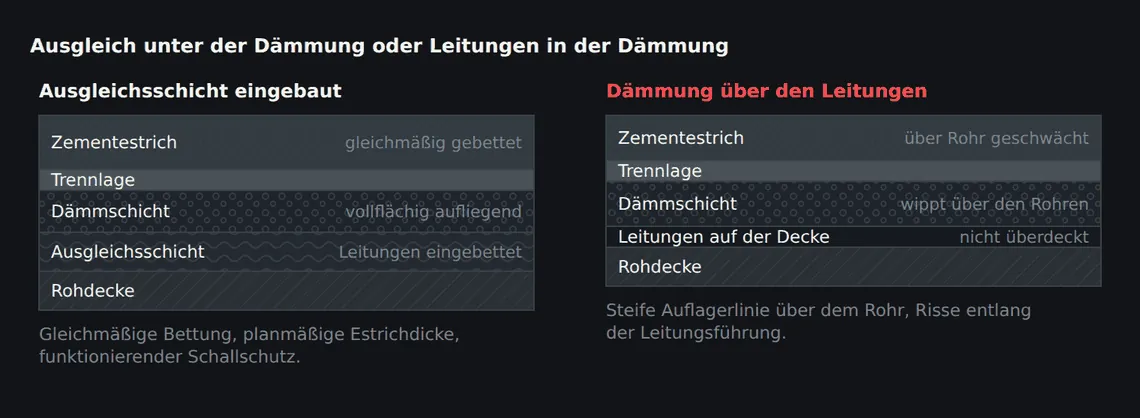

Warum die Dämmschicht diese Aufgabe nicht übernehmen kann
Die naheliegende Idee, statt einer Ausgleichsschicht einfach eine dickere oder weichere Dämmung zu verlegen und die Leitungen darin verschwinden zu lassen, führt regelmäßig zu Schäden. Der Grund liegt in der Statik des schwimmenden Estrichs.
Ein schwimmender Estrich ist als Platte auf gleichmäßig nachgiebiger Bettung bemessen. Liegt eine Dämmplatte über einem Rohr punktuell auf und daneben hohl, ist die Bettung nicht mehr gleichmäßig. Über dem Rohr entsteht eine steife Auflagerlinie, daneben ein Bereich mit größerer Nachgiebigkeit. Unter Last biegt sich die Platte in diesem Bereich stärker durch, und die Zugspannungen konzentrieren sich genau über der Rohrachse. Das typische Schadensbild ist ein Riss, der dem Leitungsverlauf folgt – oft so exakt, dass sich die Leitung darunter aus dem Rissbild ablesen lässt.
Dazu kommt der Schallschutz. Eine Dämmplatte, die über Leitungen wippt, hat keinen flächigen Kontakt zum Untergrund und arbeitet als Feder-Masse-System nicht so, wie sie im Nachweis angesetzt wurde. Und das Zusammendrücken der Dämmung an den Auflagerpunkten verändert die planmäßige Estrichdicke, weil die Fläche nach dem Setzen anders liegt als beim Abziehen.
Die gebräuchlichen Materialien
Unter dem Begriff Ausgleichsschicht laufen mehrere Materialgruppen, die sich in Tragfähigkeit, Einbau und Bauzeit deutlich unterscheiden. Die Wahl folgt aus der Schichthöhe, der aufzunehmenden Last und der Frage, wie viel Zeit und wie viel Feuchte der Bauablauf verträgt.
| Material | Einbau | Einordnung |
|---|---|---|
| Trockenschüttung, ungebunden | geschüttet und abgezogen | schnell und feuchtefrei, begrenzt belastbar, setzungsempfindlich bei großen Höhen |
| Gebundene Schüttung | Leichtzuschlag mit Bindemittelleim umhüllt | haufwerksporig, formstabil nach dem Abbinden, bringt Feuchte in den Aufbau |
| Leichtmörtel mit Blähton | erdfeucht eingebracht und verdichtet | höhere Tragfähigkeit, für größere Schichthöhen geeignet |
| Leichtmörtel mit EPS-Zuschlag | erdfeucht eingebracht und verdichtet | geringes Gewicht, günstiger Wärmedurchlasswiderstand, geringere Festigkeit als Blähton |
| Zementgebundener Ausgleich ohne Leichtzuschlag | wie Estrichmörtel eingebracht | höchste Tragfähigkeit, volles Eigengewicht, deutlich mehr Feuchte |
Rohdichte, Druckfestigkeit und zulässige Schichthöhe sind Produktangaben – sie unterscheiden sich innerhalb jeder Gruppe erheblich.
Der wichtigste Unterschied zwischen den Gruppen liegt nicht in der Wärmeleitfähigkeit, sondern im Setzungsverhalten. Eine ungebundene Schüttung behält ihre Höhe nur, solange sie ordentlich verdichtet und seitlich gehalten ist. Eine gebundene Schüttung oder ein Leichtmörtel ist nach dem Abbinden ein formstabiler Körper, der sich unter Last nicht mehr nachverdichtet. Bei Schichthöhen, die über ein paar Zentimeter hinausgehen, und bei allen Flächen mit Punktlasten ist das der entscheidende Vorteil.
Eine Nebenwirkung ist positiv und wird gelegentlich überschätzt: Leichtmörtel und gebundene Schüttungen dämmen mit. Der Wärmedurchlasswiderstand einer solchen Schicht liegt aber um ein Vielfaches unter dem einer gleich dicken Dämmplatte. Für den Wärmeschutznachweis ist die Ausgleichsschicht deshalb ein Beitrag, kein Ersatz.
Tragfähigkeit: was die Schicht tatsächlich aufnehmen muss
Die Ausgleichsschicht liegt unter der Dämmung und damit unter dem gesamten schwimmenden Aufbau. Alles, was auf dem Fußboden steht, wird über den Estrich verteilt, durch die Dämmschicht geleitet und von der Ausgleichsschicht in die Rohdecke abgegeben. Sie ist damit keine Füllschicht, sondern eine Lastebene.
Daraus folgt die Anforderung, die in Ausschreibungen am häufigsten fehlt: eine Angabe zur Druckfestigkeit. Sie muss so gewählt sein, dass die Schicht sich unter der Flächenlast und unter den zu erwartenden Punktlasten nicht zusammendrückt. Setzt sich die Ausgleichsschicht auch nur um wenige Millimeter, verliert die Dämmschicht ihre gleichmäßige Auflage, und der Estrich verhält sich wie ein Estrich auf weicher Bettung – mit Durchbiegung und Rissen, obwohl Estrich und Dämmung planmäßig ausgeführt wurden.
Besondere Aufmerksamkeit verlangen leichte Trennwände, die auf dem Fußbodenaufbau aufgestellt werden. Ihre Last ist eine Linienlast und wirkt dauerhaft. Wo solche Wände geplant sind, gehört ihre Lage in die Betrachtung der Ausgleichsschicht, und nicht erst in die Bemessung des Estrichs.
Der zweite Punkt ist die Zusammendrückbarkeit im Verhältnis zur Dämmung. Eine schwimmende Konstruktion braucht genau eine nachgiebige Ebene, nämlich die Trittschalldämmung. Kommt darunter eine zweite weiche Schicht hinzu, addieren sich die Zusammendrückungen, das Feder-Masse-System verändert sich, und die Estrichdicke reicht rechnerisch nicht mehr. Die Ausgleichsschicht muss also steif sein – sie ist gerade nicht der Ort für zusätzliche Nachgiebigkeit.
Einbau: Höhe, Verdichtung, Abbinden
Der Einbau entscheidet darüber, ob die geplanten Eigenschaften tatsächlich in der Fläche ankommen. Das gilt vor allem für die Verdichtung, die sich später nicht überprüfen und nicht korrigieren lässt.
- Leitungen lagesicher befestigen. Lose Rohre schwimmen beim Einbringen auf oder verschieben sich und liegen dann höher als geplant.
- Höchsten Punkt einmessen und die Oberkante der Ausgleichsschicht daraus festlegen, einschließlich der erforderlichen Überdeckung über der Leitung.
- Material in gleichmäßiger Höhe einbringen, bei größeren Schichthöhen lagenweise, und jede Lage verdichten.
- Besonders sorgfältig neben und unter den Leitungen verdichten – dort entstehen die Hohlräume, die später zu Setzungen führen.
- Oberfläche eben abziehen und auf Ebenheit prüfen, bevor gedämmt wird.
- Bei gebundenen Schichten die Erhärtungszeit einhalten und die Fläche vor dem Abdecken so weit abtrocknen lassen, wie es das System verlangt.
Aus der Praxis
Wir gehen die Fläche vor dem Dämmen mit der Latte ab und tasten die Leitungsverläufe mit dem Fuß ab. Wo es unter der Ferse nachgibt, ist unter dem Rohr nicht verdichtet worden. Das sind Handvollarbeiten, die zehn Minuten dauern – und die Alternative ist ein Riss über der Leitung, der sich nur durch Öffnen des gesamten Aufbaus beheben lässt.
Die Reihenfolge am Rand wird häufig verwechselt. Die Ausgleichsschicht ist kein schwimmender Bauteil; sie darf bis an die Wand geführt werden. Der Randdämmstreifen setzt erst darüber an, beginnt also an der Oberkante der Ausgleichsschicht und reicht bis über die spätere Estrichoberkante. Wird er vorher gestellt, steht er in der Ausgleichsschicht und wird beim Verdichten verdrückt.
Feuchte und Termine
Jede bindemittelgebundene Ausgleichsschicht bringt Wasser in den Aufbau. Dieses Wasser hat nach dem Aufbringen der Dämmschicht und der Trennlage keinen Weg mehr nach oben – es ist im Aufbau eingeschlossen. Deshalb muss die Schicht so weit abgetrocknet sein, wie es das Produkt verlangt, bevor sie abgedeckt wird.
Wird dieser Punkt übergangen, entstehen zwei Probleme. Erstens bleibt die Feuchte dauerhaft im Aufbau und kann bei feuchteempfindlichen Materialien – Holzwerkstoffen, organischen Dämmstoffen, calciumsulfatgebundenen Schichten – Schäden verursachen. Zweitens verfälscht sie spätere Feuchtemessungen im Estrich nicht direkt, führt aber dazu, dass der Aufbau insgesamt länger braucht, um ein stabiles Feuchtegleichgewicht zu erreichen.
Für die Terminplanung heißt das: Die Ausgleichsschicht ist ein eigener Arbeitsgang mit eigener Wartezeit und gehört als solcher in den Bauzeitenplan. Sie im selben Zug mit dem Estrich einzuplanen, funktioniert nur bei trocken eingebauten Schüttungen. Bei gebundenen Systemen liegt zwischen Ausgleich und Estrich eine Erhärtungs- und Abtrocknungszeit, die sich nicht verkürzen lässt, ohne die Tragfähigkeit der Schicht zu gefährden.
Und noch eine Abgrenzung, weil die Begriffe im Baustellengespräch durcheinandergehen: Die Ausgleichsschicht liegt unter dem Fußbodenaufbau und stellt die Ebene für die Dämmung her. Eine Ausgleichsspachtelung liegt oben auf dem fertigen Estrich und stellt die Ebene für den Bodenbelag her. Beide heißen ähnlich, haben nichts miteinander zu tun und werden in Ausschreibungen regelmäßig verwechselt.
Sie planen Estricharbeiten für ein Bauvorhaben? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Kann man Leitungen einfach in die Dämmschicht legen?
Nur, wenn die Dämmplatte dafür ausgelegt ist und die Leitungen vollständig darin liegen, ohne die Platte punktuell aufzulagern. Sobald die Dämmung über Rohren wippt, ist die Bettung des Estrichs ungleichmäßig, und es entstehen Risse entlang des Leitungsverlaufs.
Wie dick darf eine Ausgleichsschicht sein?
Die zulässige Schichthöhe ist eine Produktangabe und unterscheidet sich zwischen Trockenschüttungen, gebundenen Schüttungen und Leichtmörteln erheblich. Bei größeren Höhen wird lagenweise eingebracht und jede Lage einzeln verdichtet.
Ersetzt eine Ausgleichsschicht aus Leichtmörtel die Wärmedämmung?
Nein. Sie liefert einen Beitrag zum Wärmedurchlasswiderstand, liegt damit aber weit unter einer gleich dicken Dämmplatte. Für den Wärmeschutz bleibt die Dämmschicht erforderlich, für den Trittschallschutz ohnehin.
Wann darf nach der Ausgleichsschicht der Estrich eingebaut werden?
Bei trockenen Schüttungen unmittelbar nach dem Abziehen und Prüfen der Ebenheit. Bei gebundenen Systemen erst nach der Erhärtungszeit und nach ausreichender Abtrocknung, weil das Wasser aus der Schicht nach dem Abdecken keinen Weg mehr nach oben hat.
