Aufbauhöhe des Fußbodens planen: Schichten und Zwangspunkte
Kaum ein Bauteil gerät so regelmäßig unter Höhendruck wie der Fußbodenaufbau. Er wird als letzter geplant, liegt zwischen zwei fixen Ebenen und muss sechs bis acht Schichten unterbringen, von denen jede eine Mindestdicke hat. Wenn die Höhe am Ende nicht reicht, liegt das selten an einer einzelnen zu dicken Schicht, sondern fast immer an zwei Größen, die in der Planung nicht mitgerechnet wurden: der Toleranz der Rohdecke und den Leitungen auf ihr.

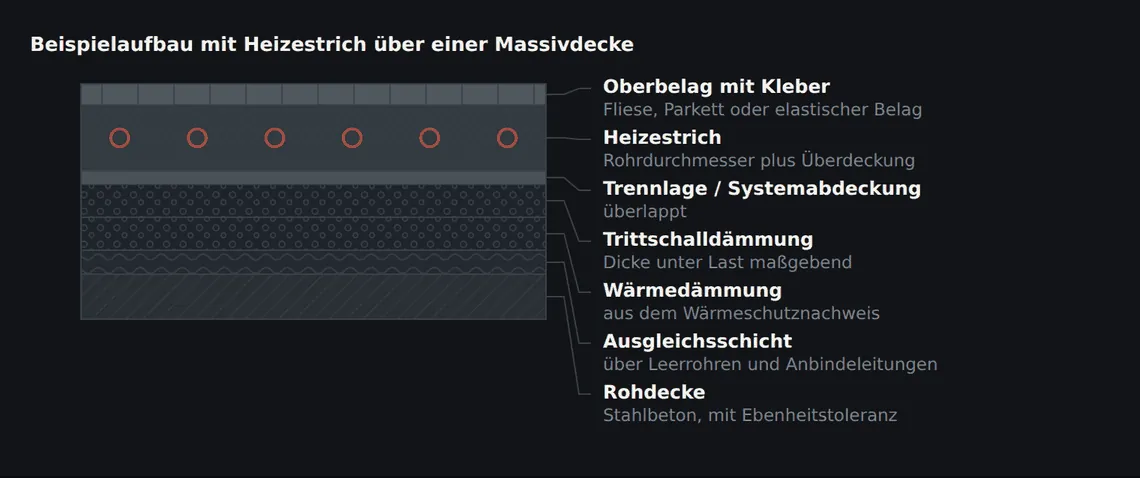

Woraus sich die Aufbauhöhe zusammensetzt
Zwischen Rohdeckenoberkante und fertiger Fußbodenoberkante liegen mehrere Schichten, deren Dicke jeweils aus einer eigenen Anforderung folgt. Keine davon ist frei wählbar, und keine lässt sich reduzieren, indem man an einer anderen spart.
- Ausgleich der Rohdecke und Überdeckung der Leitungen. Diese Schicht existiert in vielen Schnitten gar nicht, weil die Planung von einer ebenen, leeren Rohdecke ausgeht. In der Realität liegen dort Elektro-Leerrohre, Heizungsanbindeleitungen und gelegentlich Sanitärleitungen.
- Wärmedämmung. Ihre Dicke folgt aus dem Wärmeschutznachweis und ist damit nicht verhandelbar. Sie steht fest, bevor der Fußbodenaufbau im Detail geplant wird.
- Trittschalldämmung. Ihre Dicke folgt aus der geforderten Trittschallminderung und aus der Deckenkonstruktion darunter. Bei leichten Decken braucht es mehr als bei schweren.
- Estrich. Die Nenndicke ergibt sich aus Festigkeitsklasse, Nutzlast und – oft übersehen – aus der Zusammendrückbarkeit der Dämmschicht darunter. Bei Heizestrich kommt der Rohrdurchmesser hinzu.
- Oberbelag mit Kleber und Spachtelung. Von wenigen Millimetern bei elastischen Belägen bis zu deutlich mehr bei Fliesen im Dickbett oder bei Naturstein.
Die Summe dieser Schichten ist die rechnerische Aufbauhöhe. Sie ist noch nicht die Höhe, die tatsächlich benötigt wird – dazu fehlen die Toleranzen.
Die Toleranz der Rohdecke ist kein Randthema
DIN 18202 lässt für die Ebenheit von Rohdecken deutlich größere Abweichungen zu als für den fertigen Boden. Für Deckenoberseiten mit erhöhten Anforderungen – also solche, die einen Estrich aufnehmen sollen – sind bei einem Messpunktabstand von 4 m 12 mm Stichmaß zulässig. Für den flächenfertigen Boden darüber sind es 10 mm, bei erhöhten Anforderungen 9 mm.
Daraus folgt etwas, das in der Aufbauplanung meist untergeht: Die Unebenheit der Rohdecke muss im Aufbau ausgeglichen werden, und der Ausgleich kostet Höhe. Er kostet sie aber nicht als Mittelwert, sondern an der höchsten Stelle. Die Estrichnenndicke ist eine Mindestdicke, die an jeder Stelle der Fläche eingehalten sein muss. Wo die Rohdecke hochsteht, muss darüber immer noch die volle Nenndicke liegen. Wo sie tiefer liegt, wird der Estrich entsprechend dicker.
Praktisch heißt das: Wer einen Aufbau mit 45 mm Estrich plant und eine Rohdecke mit 12 mm Höhenstreuung vorfindet, braucht an der tiefsten Stelle 57 mm Estrich. Die Aufbauhöhe bemisst sich am Hochpunkt, der Materialverbrauch am Tiefpunkt. Beides gleichzeitig zu ignorieren führt zu dem bekannten Zustand, dass der Estrich an einer Wand die Nenndicke unterschreitet und an der gegenüberliegenden über die geplante Oberkante steht.
Die saubere Lösung liegt nicht im Estrich, sondern darunter. Eine Ausgleichsschicht aus gebundener Schüttung oder Leichtmörtel gleicht die Rohdecke auf ein definiertes Niveau aus, bevor die Dämmung verlegt wird. Sie kostet Höhe, aber weniger als der Zuschlag auf die gesamte Estrichdicke, und sie schafft eine ebene Auflagerfläche für die Dämmplatten. Eine Dämmplatte, die auf einer welligen Rohdecke liegt, kippelt – und eine kippelnde Dämmplatte überträgt Punktlasten aus dem Estrich direkt in die Decke.
Leitungen auf der Rohdecke
Der zweite große Höhenfresser sind die Installationen. Einzelne Leerrohre in der Fläche sind unkritisch. Kritisch werden die Stellen, an denen sich Leitungen bündeln: vor dem Elektroverteiler, vor dem Heizkreisverteiler, an Schachtwänden, unter Küchenzeilen. Dort kreuzen sich Rohre, und die Höhe des Bündels ist nicht die Höhe eines Rohres, sondern die Summe der übereinanderliegenden.
Diese Bündel bestimmen die Mindesthöhe der Ausgleichsschicht für die gesamte Fläche, denn eine Dämmebene lässt sich nicht raumweise auf verschiedenen Höhen verlegen. Und sie müssen vollständig überdeckt sein: Ein Rohr, das in die Dämmebene hineinragt, unterbricht die Dämmschicht und verhindert, dass der Estrich sauber schwimmend liegt. Ein Rohr, das bis in den Estrich reicht, schwächt den Querschnitt genau dort, wo er tragen soll, und wird zur Rissvorgabe.
Die Regel dahinter ist einfach und wird trotzdem regelmäßig verletzt: Leitungen gehören unter die Dämmung, nicht in sie und nicht in den Estrich. Wo das nicht geht, wird der Aufbau dicker – es gibt keine dritte Möglichkeit. Sinnvoll ist deshalb, die Leitungsführung auf der Rohdecke früh mit der Aufbauhöhe abzugleichen und die Bündelstellen vorher zu kennen, statt sie am Tag des Dämmeinbaus zu entdecken.
Aus der Ausführung
Bevor gedämmt wird, gehen wir die Fläche mit der Latte ab und suchen die Hochpunkte: das Leitungsbündel vor dem Verteiler, den Betonüberstand an der Wandschalung, den nachträglich gesetzten Rohrhalter. Die höchste Stelle der Fläche entscheidet über die gesamte Aufbauhöhe. Wer sie erst nach dem Verlegen der Dämmung findet, hat die Dämmschicht schon falsch eingebaut.
Die Dicke des Estrichs ist keine freie Größe
Bei knapper Höhe wird zuerst am Estrich gekürzt, weil er die dickste Einzelschicht ist. Das geht – aber nicht beliebig und nicht ohne Gegenleistung. Die Nenndicke eines schwimmenden Estrichs ergibt sich aus der Biegezugfestigkeitsklasse, der Nutzlast und der Zusammendrückbarkeit der Dämmschicht darunter.
Der letzte Punkt ist der, an dem Planungen scheitern. Je weicher die Dämmschicht, desto stärker biegt sich die Estrichplatte unter Last durch, und desto dicker muss sie sein. Wer die Trittschalldämmung nachträglich gegen eine weichere tauscht, um bessere Schallwerte zu erreichen, erhöht damit die erforderliche Estrichdicke – und verliert die Höhe, die er gerade gewonnen zu haben glaubte. Umgekehrt erlaubt eine höhere Festigkeitsklasse eine geringere Nenndicke bei gleicher Last.

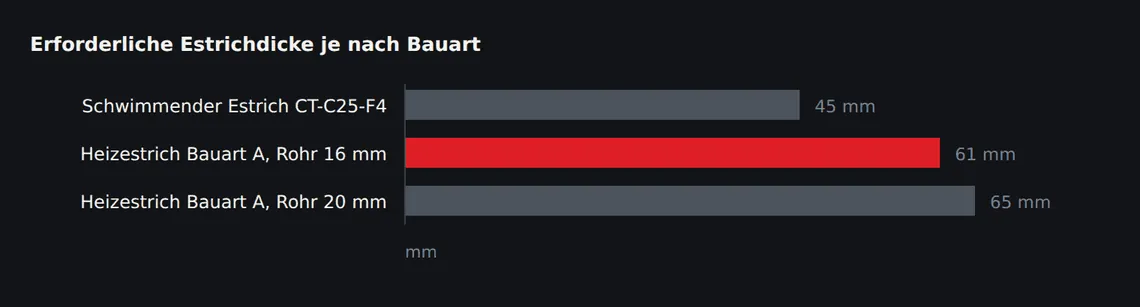

Beim Heizestrich der Bauart A, bei dem die Rohre im Estrich liegen, kommt der Rohraußendurchmesser hinzu. Die Nenndicke setzt sich dann aus dem Rohrdurchmesser und der erforderlichen Überdeckung über dem Rohr zusammen. Der Unterschied zwischen einem 16er- und einem 20er-Rohr sind vier Millimeter im Rohr und vier Millimeter in der Aufbauhöhe – bei knapper Höhe eine Entscheidung, die vor der Rohrbestellung fällt, nicht danach.
Zur Dämmschicht gehört noch eine Feinheit, die in der Höhenrechnung oft falsch angesetzt wird. Trittschalldämmplatten werden mit zwei Dicken bezeichnet, etwa „30-2“: der Lieferdicke und der Dicke unter Last. Für die Aufbauhöhe ist die Dicke unter Last maßgebend, weil die Platte unter dem Estrichgewicht zusammengedrückt wird. Wer mit der Lieferdicke rechnet, plant zwei Millimeter zu viel ein – wer sie beim Einbau nicht berücksichtigt, wundert sich, warum der frisch abgezogene Estrich anfangs höher steht als die Schnur.
Zwangspunkte: wo die Höhe endgültig festgelegt wird
Die fertige Fußbodenoberkante ist in den seltensten Fällen frei wählbar. Sie ist durch Anschlüsse festgelegt, die zu einem früheren Zeitpunkt gebaut oder bestellt wurden. Diese Zwangspunkte sind der eigentliche Grund, warum sich die Höhe nicht einfach nach oben ausdehnen lässt.
| Zwangspunkt | Was ihn festlegt | Typischer Konflikt |
|---|---|---|
| Türzargen | Zargen sind vor dem Estrich gesetzt | Aufbau wird höher als geplant, Zarge steht zu tief |
| Schwellen zum Außenbereich | Abdichtungshochführung über der fertigen Oberfläche | Barrierefreiheit gegen Abdichtungshöhe |
| Aufzugsschwelle | Kabinenniveau steht mit der Anlage fest | Aufbau muss sich exakt anpassen, kein Spielraum |
| Treppenantritt | Steigungshöhen sind über den Lauf gleichmäßig | Änderung der Aufbauhöhe verzieht die erste Stufe |
| Bodengleiche Duschen und Abläufe | Ablaufkörper wird vor dem Estrich gesetzt | Rostoberkante passt nicht zur Belagsoberkante |
| Bestandsanschluss im Umbau | vorhandene Oberkante angrenzender Flächen | neuer Aufbau braucht mehr Höhe als der alte |
Jeder dieser Punkte ist einzeln lösbar. Schwierig werden sie, wenn zwei davon in einem Raum aufeinandertreffen.
Der Anschluss an den Außenbereich ist der härteste dieser Punkte. Eine Abdichtung muss über der fertigen Belagsoberfläche hochgeführt werden, und gleichzeitig soll die Tür schwellenfrei sein. Beides zusammen geht nur mit einer konstruktiven Lösung – einer Rinne unmittelbar vor der Tür, einem Gefälle weg vom Gebäude, einer abgesenkten Balkonkonstruktion. Diese Lösung gehört in die Planung der Rohbauhöhen, denn im fertigen Rohbau ist sie nicht mehr herstellbar.
Ein letzter Punkt betrifft die Reihenfolge im Bauablauf. Die Höhenkette wird in der Praxis rückwärts aufgelöst: Aus der gewünschten fertigen Oberkante wird die Estrichoberkante abgeleitet, daraus die Dämmebene, daraus die erforderliche Rohdeckenoberkante. Diese Rechnung muss vorliegen, bevor die Decke betoniert wird. Wird sie erst geführt, wenn der Rohbau steht, ist das Ergebnis keine Planung mehr, sondern eine Bestandsaufnahme.
Häufige Fragen
Wie viel Aufbauhöhe braucht ein Fußboden im Wohnungsbau?
Das lässt sich nicht pauschal sagen, weil Dämmdicke, Estrichdicke und Belag jeweils aus eigenen Anforderungen folgen. Die Rechnung geht immer vom Einzelfall aus: Wärmeschutznachweis, Trittschallanforderung, Nutzlast, Dämmschichtsteifigkeit und Belagsart ergeben zusammen die Mindesthöhe.
Kann man den Estrich dünner machen, wenn die Höhe nicht reicht?
Nur, wenn gleichzeitig die Festigkeitsklasse angehoben oder die Dämmschicht steifer gewählt wird. Die Nenndicke hängt von Last, Festigkeit und Zusammendrückbarkeit der Dämmung ab – eine dieser Größen muss sich mitverändern.
Warum reicht die Höhe an einer Wand und an der gegenüberliegenden nicht?
Weil die Rohdecke innerhalb der zulässigen Ebenheitstoleranz schwankt. Die Estrichnenndicke muss an jeder Stelle eingehalten sein, also bestimmt der Hochpunkt der Rohdecke die erforderliche Aufbauhöhe der gesamten Fläche.
Dürfen Leitungen in der Dämmschicht liegen?
Nein. Leitungen gehören unter die Dämmung und müssen vollständig überdeckt sein. Ein Rohr in der Dämmebene unterbricht die Dämmschicht und schafft eine starre Verbindung zur Rohdecke; ein Rohr im Estrich schwächt den tragenden Querschnitt.
