Aufbau von Industrieböden
Ein Industrieboden hat keinen Oberbelag, der Unebenheiten oder Oberflächenmängel überdeckt. Was eingebaut wird, ist zugleich das, was genutzt wird. Damit rücken drei Größen in den Vordergrund, die im Hochbau nachgeordnet sind: die tatsächliche Lastannahme, die Tragfähigkeit des Unterbaus und die Bearbeitung der Oberfläche in den Stunden nach dem Einbau.
Die Lastannahme ist nicht das Fahrzeuggewicht
Die häufigste Angabe in einer Ausschreibung für einen Industrieboden lautet sinngemäß: befahrbar mit Gabelstapler bis fünf Tonnen. Für die Bemessung ist diese Angabe unbrauchbar. Maßgebend ist nicht das Gesamtgewicht, sondern die Radlast, die Aufstandsfläche des Rades und die Art der Bereifung.
Der Zusammenhang ist mechanisch eindeutig. Ein Vollgummirad überträgt dieselbe Last auf eine kleine, harte Aufstandsfläche, ein Luftreifen auf eine größere, nachgiebige. Die Pressung unter dem Rad unterscheidet sich dadurch erheblich, und genau diese Pressung beansprucht die Oberfläche. Ein Fahrzeug mit Vollgummibereifung ist für einen Industrieboden die deutlich schärfere Beanspruchung, auch wenn es leichter ist als ein luftbereiftes.
Neben den Radlasten stehen die statischen Lasten, und die werden noch häufiger unterschätzt. Ein Hochregal leitet seine gesamte Last über Stützenfüße mit wenigen Zentimetern Kantenlänge in die Platte ein. Aus einer scheinbar moderaten Flächenlast wird dort eine hohe Punktlast, und sie steht dauerhaft an derselben Stelle. Ändert sich später die Regalstellung, ändert sich die Lasteinleitung – deshalb gehört das Regallayout in die Bemessungsgrundlage, nicht in die Möblierungsplanung.
| Beanspruchung | Maßgebende Größe | Was daraus folgt |
|---|---|---|
| Staplerverkehr | Radlast, Aufstandsfläche, Bereifung | Plattendicke, Verschleißanforderung an die Oberfläche |
| Hochregal | Stützenfußlast und Fußplattengröße | örtliche Verstärkung, Lage der Fugen |
| Flächenlager, Blocklager | Flächenlast | Bettungsziffer des Unterbaus, Plattendicke |
| Nassreinigung, Chemikalien | Art und Dauer der Einwirkung | Bauart der Nutzschicht, Gefälle, Entwässerung |
| Temperaturwechsel | Größe und Geschwindigkeit | Fugeneinteilung, Bauart der Bewegungsfugen |
Diese fünf Zeilen sind die Mindestangaben, aus denen sich ein Industrieboden überhaupt bemessen lässt.

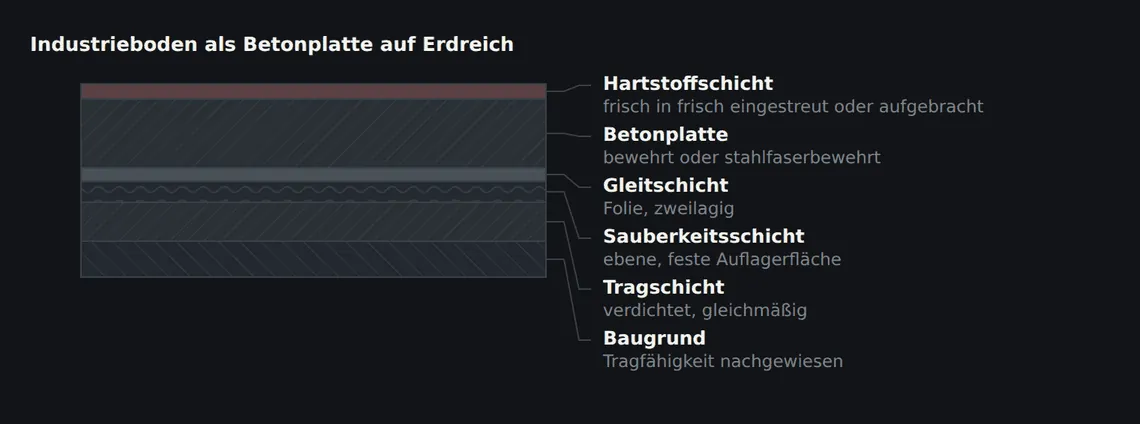

Der Unterbau entscheidet über die Platte
Ein Industrieboden auf Erdreich ist eine elastisch gebettete Platte. Sie trägt nicht wie eine Decke zwischen Auflagern, sondern gibt ihre Last flächig an den Untergrund ab. Die Steifigkeit dieser Bettung geht direkt in die Bemessung ein: Ein weicher, ungleichmäßig verdichteter Unterbau erzeugt in der Platte Biegezugspannungen, gegen die keine Dicke und keine Betongüte wirtschaftlich anzukommen ist.
Der kritische Punkt ist dabei weniger der absolute Wert der Tragfähigkeit als ihre Gleichmäßigkeit. Eine Platte auf durchgehend mäßigem Untergrund verhält sich besser als eine Platte, die auf einem Teil der Fläche steif und auf dem Rest weich gelagert ist. Nachverdichtete Leitungsgräben, Fundamentbereiche und Übergänge zu bestehenden Bauteilen sind deshalb die Stellen, an denen Risse zuerst entstehen.
Die Gleitschicht ist die Schicht, die am häufigsten fehlt oder falsch ausgeführt wird. Sie hat eine einzige Aufgabe: Die Platte soll sich beim Schwinden und bei Temperaturänderungen in ihrer Ebene bewegen können, ohne vom Unterbau festgehalten zu werden. Reibung am Untergrund erzeugt Zwang, Zwang erzeugt Risse. Eine raue Sauberkeitsschicht ohne Trennung wirkt wie eine Verzahnung – dann reißt die Platte dort, wo es die Reibung verlangt, und nicht dort, wo die Fugen geschnitten wurden.
Bauarten und wofür sie taugen
Industrieböden werden in wenigen, gut unterscheidbaren Bauarten ausgeführt. Die Wahl hängt davon ab, ob eine tragende Platte neu entsteht oder ob eine vorhandene Fläche eine nutzbare Oberfläche bekommt.
| Bauart | Einsatz | Kritischer Punkt |
|---|---|---|
| Monolithische Betonplatte mit Hartstoffschicht | Neubau, Hallen, hohe Verkehrslasten | Nachbehandlung und Zeitpunkt des Glättens |
| Verbundestrich auf vorhandener Platte | Sanierung, dünner Aufbau, hohe Lasten | Vorbereitung und Zustand des Untergrunds |
| Estrich auf Trennschicht | vorhandene Platte ohne ausreichenden Verbund | größere Dicke, eigenes Fugenbild erforderlich |
| Reaktionsharzbeschichtung oder -estrich | chemische Beanspruchung, Reinraum, Ableitfähigkeit | Feuchtezustand und Oberflächenzugfestigkeit des Untergrunds |
| Gussasphaltestrich | sofortige Nutzung, elastisches Verhalten | Temperaturempfindlichkeit, Eindrückungen unter Dauerlast |
Für die Sanierung ist die Unterscheidung zwischen Verbundestrich und Estrich auf Trennschicht die wichtigste. Der Verbundestrich kann dünn bleiben, weil er die Lasten unmittelbar in die vorhandene Platte einleitet – er setzt aber einen Untergrund voraus, der fest, sauber und aufgeraut ist und dessen Oberflächenzugfestigkeit gemessen wurde. Fehlt diese Voraussetzung, bleibt nur der Aufbau auf Trennschicht mit deutlich größerer Dicke und eigenem Fugenbild. Diese Entscheidung fällt anhand einer Messung, nicht anhand des optischen Eindrucks der alten Fläche.
Bei Reaktionsharzbeschichtungen sind zwei Größen zu prüfen, bevor überhaupt kalkuliert wird: die Oberflächenzugfestigkeit und die Restfeuchte. Für Beschichtungen wird üblicherweise eine mittlere Haftzugfestigkeit von 1,5 N/mm² erwartet, der Feuchtegehalt des zementgebundenen Untergrunds liegt je nach System in der Größenordnung von vier CM-Prozent. Beides ist am Bestand messbar. Beides wird regelmäßig erst festgestellt, wenn das Material schon auf der Baustelle steht.
Die Oberfläche entsteht in wenigen Stunden
Bei einem monolithischen Industrieboden wird die Nutzschicht nicht nachträglich aufgebracht, sondern in den Beton hineingearbeitet. Die Hartstoffkomponente wird frisch in frisch eingestreut oder als dünne Schicht aufgebracht und mit Flügelglättern eingearbeitet. Das Zeitfenster dafür ist kurz und hängt von Temperatur, Luftfeuchte und Betonzusammensetzung ab. Zu früh geglättet bedeutet Wasser an der Oberfläche und eine weiche Zone, zu spät bedeutet eine Schicht, die sich nicht mehr einbinden lässt.
Die Eigenschaften, die anschließend gefordert werden, entstehen genau in diesem Fenster. Der Verschleißwiderstand wird über genormte Verfahren beschrieben – die Schleifbeanspruchung nach Böhme und die Rollbeanspruchung sind die gebräuchlichen. Beide prüfen die oberen Millimeter. Eine Oberfläche mit hohem Wassergehalt in diesen Millimetern erreicht die Klasse nicht, unabhängig von der Betongüte darunter.
Der zweite Punkt ist die Nachbehandlung. Eine frisch geglättete Fläche hat ein dichtes, feines Gefüge und trocknet oben schnell aus. Genau dort entstehen die feinen Netzrisse, die später als Krakelee sichtbar werden. Eine Halle mit offenen Toren an einem windigen Tag ist die typische Situation dafür. Nachbehandlungsmittel, Abdecken oder Feuchthalten sind hier keine Zusatzmaßnahme, sondern Teil der Herstellung.
Häufiger Planungsfehler
Ebenheitsanforderung und Gefälle gehören zusammen betrachtet, weil sie sich gegenseitig begrenzen. Eine flügelgeglättete Fläche mit enger Ebenheitsanforderung lässt sich nicht beliebig mit Gefälle kombinieren – die Maschine arbeitet auf der Fläche, die sie vorfindet. Wo Entwässerung gefordert ist, gehört sie über Rinnen und geneigte Teilflächen in die Planung, und zwar vor der Festlegung der Feldeinteilung.

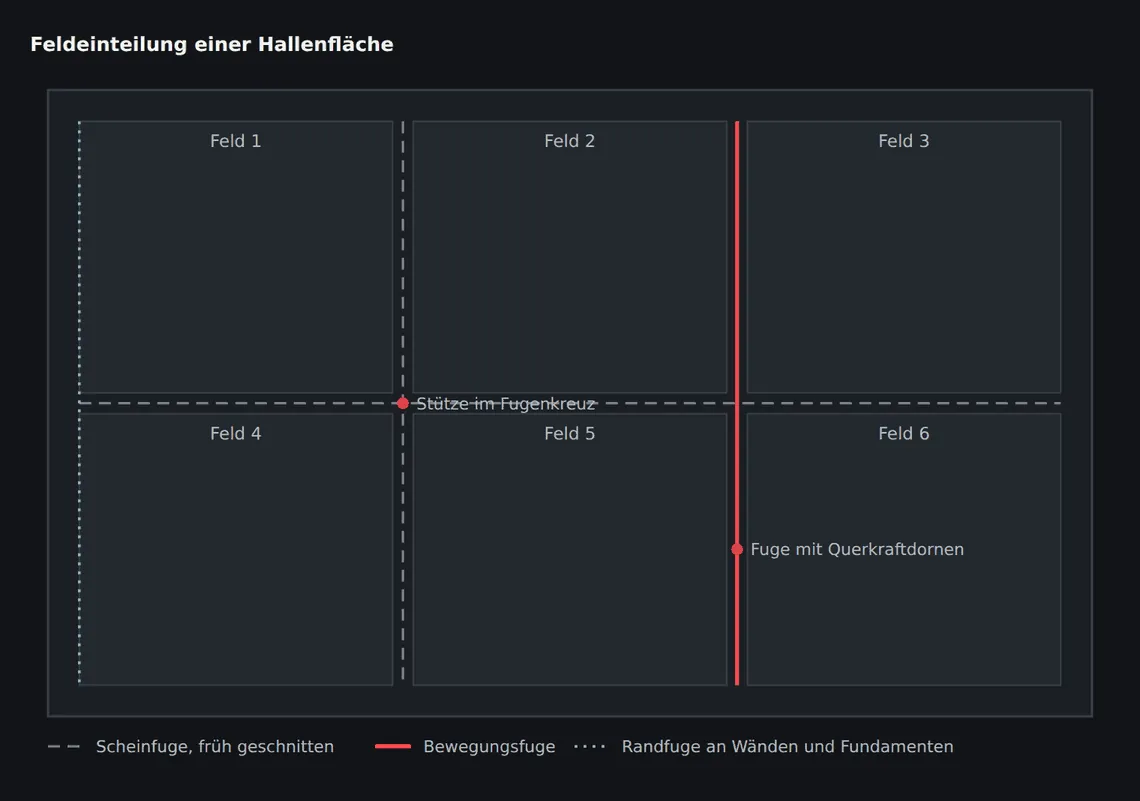

Fugen: der Teil, der sichtbar bleibt
Beton schwindet. Bei einer großen, durchgehenden Platte ist die Frage nicht, ob sie reißt, sondern wo. Fugen sind der Versuch, diese Antwort vorzugeben. Scheinfugen sind kontrollierte Sollbruchstellen: Der Querschnitt wird von oben eingeschnitten, der Riss entsteht darunter im geschwächten Querschnitt und bleibt gerade.
Zwei Punkte entscheiden über den Erfolg. Erstens der Zeitpunkt: Geschnitten wird so früh wie möglich, sobald die Fläche das Schneidgerät trägt. Ein Schnitt, der erst am Folgetag gesetzt wird, kommt bei ungünstiger Witterung zu spät – der Riss ist dann schon irgendwo anders. Zweitens die Feldgeometrie: Felder sollen möglichst quadratisch sein, Seitenverhältnisse deutlich über eins zu eineinhalb begünstigen Risse quer durch das Feld. Einspringende Ecken, Fundamente und Stützen sind Zwangspunkte, an denen Fugen ansetzen müssen.
An Fugen, über die Fahrverkehr läuft, kommt eine zusätzliche Anforderung hinzu: Die Kanten dürfen sich nicht gegeneinander versetzen. Deshalb werden Bewegungsfugen im Industrieboden mit Querkraftdornen oder Fugenprofilen ausgeführt, die eine vertikale Verzahnung herstellen, ohne die Bewegung in der Ebene zu behindern. Wo das fehlt, arbeiten sich die Fugenkanten unter Staplerverkehr aus, und die Ausbrüche wandern mit jeder Überfahrt weiter.
Reihenfolge und die Fehler, die sich daraus ergeben
Ein Industrieboden entsteht in einer festen Reihenfolge, in der jeder Schritt den nächsten festlegt. Wird einer davon übersprungen oder vorgezogen, schlägt das auf alle folgenden durch.
- Nutzung erfassen: Radlasten, Bereifung, Regallayout, Reinigung, Temperaturen – bevor eine Plattendicke genannt wird.
- Unterbau herstellen und gleichmäßig verdichten, Leitungsgräben und Anschlussbereiche besonders beachten.
- Sauberkeitsschicht und Gleitschicht ausführen, damit die Platte sich in ihrer Ebene bewegen kann.
- Fugenplan festlegen, Stützen und Zwangspunkte einarbeiten, Feldgrößen annähernd quadratisch halten.
- Beton einbauen, Hartstoffschicht im Zeitfenster einarbeiten, Oberfläche in einem Zug fertigstellen.
- Scheinfugen so früh wie möglich schneiden und die Fläche unmittelbar nachbehandeln.
Drei Fehler treten dabei immer wieder auf. Der erste ist die nachträgliche Änderung der Nutzung: Eine Fläche, die für Lagerung geplant wurde, bekommt einen Regalgang mit Schmalgangstapler – die Punktlasten und die Ebenheitsanforderung sind dann andere. Der zweite ist die Beschichtung einer Platte, die dafür nie vorgesehen war; ohne Prüfung von Oberflächenzugfestigkeit und Restfeuchte ist das Ergebnis nicht vorhersehbar. Der dritte ist das Übergehen der Nachbehandlung am Einbautag, weil die Halle noch offen ist und das Wetter gut aussieht.
Alle drei haben gemeinsam, dass sie am fertigen Boden nicht mehr korrigierbar sind, ohne die Nutzschicht anzugreifen. Ein Industrieboden lässt sich schleifen und beschichten, aber weder nachträglich verstärken noch im Nachhinein mit einem anderen Fugenbild versehen.
Der Estrich ist dabei nur eine Schicht von mehreren. Wie wir den Aufbau als Ganzes ausführen und übergeben, steht auf der Leistungsseite Estricharbeiten Für gewerblich beanspruchte Flächen: Industrieestrich.. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Welche Angaben braucht die Planung eines Industriebodens mindestens?
Radlasten mit Aufstandsfläche und Bereifung, die Stützenfußlasten des Regallayouts, die Flächenlasten der Lagerung, Art und Häufigkeit der Reinigung sowie zu erwartende Temperaturwechsel. Das Gesamtgewicht eines Fahrzeugs allein reicht nicht.
Warum reißt ein Industrieboden trotz Fugen?
Meist, weil die Platte am Untergrund festgehalten wird oder weil die Fugen zu spät geschnitten wurden. Beides führt dazu, dass sich der Riss seinen eigenen Weg sucht, statt der Sollbruchstelle zu folgen.
Kann eine vorhandene Betonplatte einfach beschichtet werden?
Nur nach Prüfung. Entscheidend sind Oberflächenzugfestigkeit und Restfeuchte des Untergrunds sowie das Entfernen von Sinterschichten und alten Nachbehandlungsmitteln. Ohne diese Vorbereitung ist die Verbindung nicht belastbar.
Ist ein stahlfaserbewehrter Boden fugenlos?
Fugenärmer, nicht fugenlos. Stahlfasern verteilen die Rissbildung auf feine Einzelrisse und erlauben größere Felder. Bewegungsfugen an Zwangspunkten und an Anschlüssen bleiben notwendig.
