Oberflächenzug- und Haftzugfestigkeit prüfen
Ob eine Beschichtung, eine Spachtelung oder ein Verbundestrich auf dem Untergrund bleibt, entscheidet sich in den obersten Millimetern. Diese Zone lässt sich weder ansehen noch aus der Festigkeitsklasse ableiten, sie muss am Bauteil gemessen werden. Das Verfahren dafür ist einfach: ein aufgeklebter Stempel wird senkrecht abgezogen, bis etwas bricht. Die Zahl auf dem Display ist dabei nur die halbe Information.
Was die Prüfung misst – und was nicht
Beläge und Beschichtungen werden nicht vom Estrich als Ganzem getragen, sondern von seiner oberflächennahen Zone. Genau die ist die schwächste des gesamten Querschnitts. Beim Abziehen und Glätten wandert Feinmörtel nach oben, bei fließfähigen Estrichen bildet sich an der Oberfläche eine dünne, bindemittelreiche Sinterhaut, und wenn die Nachbehandlung fehlt, verdunstet das Wasser aus den obersten Millimetern, bevor der Zement dort ausreichend reagieren konnte. Ein Estrich kann deshalb im Querschnitt seine Festigkeitsklasse erfüllen und an der Oberfläche trotzdem zu weich sein.
Die Bezeichnung CT-C25-F4 beschreibt Druck- und Biegezugfestigkeit, ermittelt an gesondert hergestellten Probekörpern. Über den Zustand der Oberfläche im Bauwerk sagt sie nichts. Das ist der Grund, warum eine Beschichtung auf einem normgerecht klassifizierten Estrich trotzdem nicht halten kann – und warum die Abreißprüfung eine eigene, zusätzliche Angabe in der Planung braucht.
Zwei Fragen, ein Gerät
Die Oberflächenzugfestigkeit wird am noch unbeschichteten Untergrund bestimmt. Um den Prüfstempel wird eine Ringnut wenige Millimeter tief in den Estrich geschnitten, damit der Bruch in einer definierten Ebene beginnt und nicht irgendwo im Randbereich ausfranst. Die Schnitttiefe bestimmt mit, in welcher Ebene der Bruch eintritt, und gehört deshalb ins Protokoll. Das Ergebnis beschreibt die Zugfestigkeit der oberflächennahen Zone, also die Tragfähigkeit dessen, worauf gearbeitet werden soll.
Die Haftzugfestigkeit wird an einer bereits aufgebrachten Schicht bestimmt – an einer Beschichtung, einer Spachtelung, einem Verbundestrich. Die Nut wird durch die Schicht hindurch in den Untergrund geführt. Gemessen wird dann die schwächste Stelle einer Kette aus Untergrund, Grenzfläche und aufgebrachtem Material. Welches Glied nachgegeben hat, verrät nicht der Messwert, sondern das Bruchbild.
Prüfaufbau: Stempel, Nut, Zugkraft
Üblich ist ein runder Prüfstempel mit 50 mm Durchmesser, seltener ein quadratischer mit 50 mm Kantenlänge. Der runde Stempel hat rund 1.960 mm² Prüffläche; für eine Haftzugfestigkeit von 1,0 N/mm² sind also knapp 2 kN Zugkraft nötig, für 1,5 N/mm² etwa 3 kN. Der Stempel muss steif genug sein, um sich unter dieser Last nicht zu verformen. Ein zu dünner Stempel wölbt sich in der Mitte auf und schält die Probe vom Rand her ab – das ergibt systematisch zu niedrige Werte, ohne dass am Bruchbild etwas auffällt.

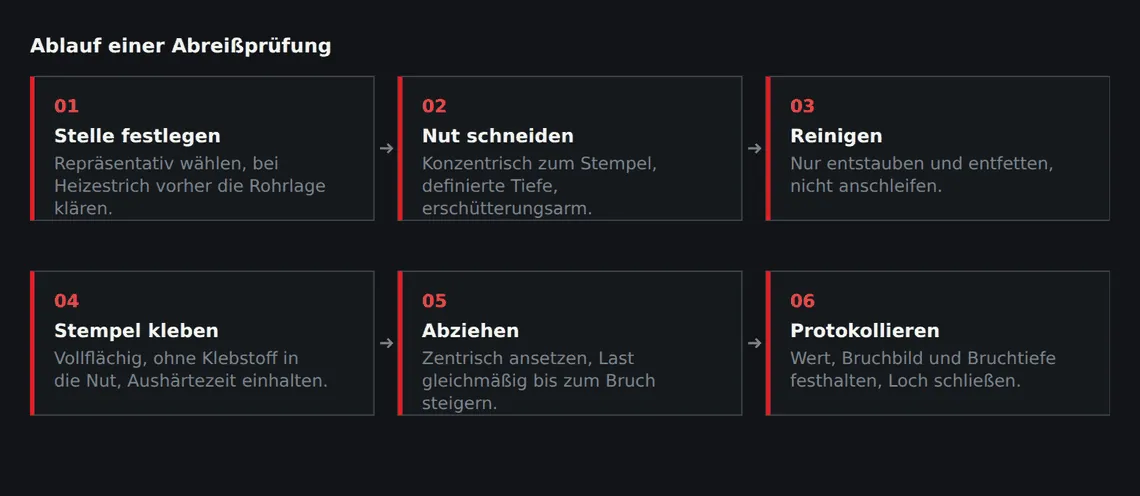

Das Abreißgerät stützt sich über einen Ring auf der Fläche ab und muss den Stempel gelenkig fassen. Zieht es auch nur leicht schief, überlagert sich der Zugspannung ein Biegeanteil und der Bruch tritt zu früh ein. Die Last wird gleichmäßig und stoßfrei gesteigert, üblich ist eine Steigerung in der Größenordnung von 0,05 N/mm² je Sekunde. Ein Prüfvorgang dauert damit rund eine halbe Minute. Wer schneller zieht, misst zu hoch, wer ruckt, misst zufällig.
Der dritte Schritt wird regelmäßig falsch gemacht. Wer die Prüfstelle vor dem Kleben anschleift, entfernt genau die Zone, deren Tragfähigkeit zur Debatte steht, und misst anschließend eine Oberfläche, die es im Bauzustand nicht gibt. Gereinigt wird, mehr nicht. Anders liegt der Fall, wenn die Fläche ohnehin flächig vorbereitet wird – dann wird nach dem Kugelstrahlen oder Fräsen gemessen, weil dieser Zustand der spätere ist.
Das Bruchbild entscheidet über die Aussage
Ein Messwert ohne Bruchbild ist nicht auswertbar. Dieselben 0,8 N/mm² können bedeuten, dass der Estrich in der Tiefe zu schwach ist, dass eine dünne Sinterschicht auf einem tragfähigen Gefüge liegt, dass die Grundierung keinen Verbund aufgebaut hat – oder dass schlicht der Klebstoff versagt hat. Die vier Fälle führen zu vier völlig verschiedenen Konsequenzen.
| Bruchbild | Bedeutung | Konsequenz |
|---|---|---|
| Bruch im Untergrund, mehrere Millimeter tief | Der Untergrund selbst ist in dieser Ebene das schwächste Glied | Der Wert gilt für den Untergrund. Liegt er unter der Anforderung, hilft Abtragen nur, wenn darunter festeres Gefüge ansteht |
| Bruch dicht unter der Oberfläche, dünne Scherbe am Stempel | Oberflächennahe Schwachzone: Feinmörtel, Sinterhaut, ausgetrocknete Randzone | Mechanisch abtragen, bis tragfähiges Gefüge ansteht, danach an derselben Stelle nachmessen |
| Bruch in der Grenzfläche zwischen Schicht und Untergrund | Kein Verbund aufgebaut: Staub, Sinterhaut, Restfeuchte, ungeeignete oder übersandete Grundierung | Vorbereitung und Grundierung sind die Ursache. Über die Festigkeit des Untergrunds sagt der Wert nichts |
| Bruch innerhalb der aufgebrachten Schicht | Schwäche im Material selbst: Mischungsverhältnis, Füllstoffanteil, Schichtdicke | Die Schicht ist zu beurteilen, nicht der Untergrund |
| Bruch in der Klebefuge zum Stempel | Die Prüfung hat nur den Klebstoff belastet | Ergebnis verwerfen und wiederholen, nicht als Mindestwert interpretieren |
Im Protokoll gehören Zahlenwert, Bruchbild und Bruchtiefe zusammen. Fehlt eines davon, ist die Messung später nicht mehr zu deuten.
Besonders aufschlussreich ist der zweite Fall. Bleibt am Stempel eine dünne, glatte Scherbe von ein bis zwei Millimetern hängen und ist die Bruchfläche darunter kernig, dann ist der Estrich in Ordnung und nur seine Haut nicht. Das ist die typische Situation bei Calciumsulfatfließestrich und bei zu spät oder gar nicht angeschliffenen Oberflächen. Der Aufwand für die Vorbereitung ist dann überschaubar, das Ergebnis nach dem Schleifen oder Strahlen sprunghaft besser.
Welche Werte gefordert sind
Die geforderte Zugfestigkeit steht nicht in der Estrichnorm, sondern kommt aus dem System, das aufgebracht werden soll. Ein dünnschichtiges Reaktionsharzsystem stellt andere Anforderungen als eine Imprägnierung, ein Verbundestrich andere als eine Ausgleichsspachtelung unter textilem Belag. Die Größenordnungen liegen dabei enger beieinander, als man vermutet.
Fast immer werden zwei Größen gefordert: ein Mittelwert aus mehreren Einzelmessungen und ein kleinster zulässiger Einzelwert, der spürbar darunter liegen darf. Diese Zweiteilung ist kein Formalismus. Sie unterscheidet den einzelnen Ausreißer nach unten – etwa an einer Stelle mit lokaler Verschmutzung – von einem flächig zu niedrigen Niveau. Ein einzelner niedriger Wert ist ein Anlass, an dieser Stelle genauer hinzusehen. Drei Werte knapp unter der Anforderung sind ein Befund für die ganze Fläche.
Wichtig ist außerdem der Zeitpunkt. An einem jungen Zementestrich steigt die Zugfestigkeit noch deutlich an, eine Messung in der ersten Woche unterschätzt den späteren Zustand. Umgekehrt nützt ein guter Wert wenig, wenn danach noch wochenlang andere Gewerke über die Fläche laufen und sie verschmutzen. Sinnvoll ist die Prüfung dort, wo sie eine Entscheidung auslöst: unmittelbar vor der Vorbereitung, um deren Umfang festzulegen, und nach der Vorbereitung, um das Ergebnis zu belegen.
Wo und wie oft gemessen wird
Die Prüfung ist punktuell und zerstörend. Jede Messstelle hinterlässt ein Loch von wenigen Zentimetern, das geschlossen werden muss, und beschreibt streng genommen nur sich selbst. Deshalb entscheidet die Wahl der Stellen mehr über die Aussagekraft als die Zahl der Messungen.
- Beurteilungsbereiche bilden: eine Fläche mit gleicher Estrichart, gleichem Einbautag und gleicher Nachbehandlung ist ein Bereich. Zwei Einbauabschnitte sind zwei Bereiche, auch wenn sie im selben Raum liegen.
- Je Bereich mindestens drei Einzelmessungen, bei großen oder uneinheitlichen Flächen mehr. Aus weniger als drei Werten lässt sich kein Mittelwert bilden, der etwas trägt.
- Auffällige Stellen gezielt mitprüfen: Randzonen, Bereiche mit sichtbarer Sinterhaut, Flächen, die am Einbautag in der Sonne oder im Durchzug lagen, Übergänge zwischen Einbauabschnitten.
- Bei Heizestrich vor dem Schneiden die Rohrlage klären. Ohne Verlegeplan oder Ortung wird nicht gebohrt – eine angeschnittene Heizleitung ist der teuerste denkbare Prüfwert.
- Messstellen nicht in der Fläche verteilen, die ohnehin unter einem Sockel oder unter Einbauten verschwindet. Der Wert soll für die belegte Fläche gelten.
Aus der Ausführung
Die häufigste Ursache für eine unbrauchbare Prüfung ist nicht der Estrich, sondern der Klebstoff. Bei niedrigen Temperaturen härtet ein Zweikomponenten-Epoxid so langsam aus, dass der Stempel zwar sitzt, die Klebefuge unter Last aber vor dem Untergrund nachgibt. Wir wärmen die Prüfstelle in der kalten Jahreszeit vor und prüfen notfalls erst am Folgetag. Ein Bruch in der Klebefuge ist kein niedriger Messwert, sondern gar keiner.
Grenzen des Verfahrens
Die Abreißprüfung liefert eine harte Zahl, und genau das verführt dazu, sie für mehr zu halten, als sie ist. Sie beschreibt einen Kreis von 50 mm Durchmesser. Über die Fläche dazwischen sagt sie nur etwas aus, wenn die Stellen sinnvoll gewählt wurden. Sie ersetzt deshalb weder das Abklopfen der Fläche auf Hohlstellen noch die Gitterritz- oder Kratzprobe, mit der sich flächig und schnell ein Eindruck von der Oberflächenfestigkeit gewinnen lässt, noch die Feuchtemessung. In der Praxis läuft es andersherum: Die schnellen Verfahren zeigen, wo es kritisch aussieht, und die Abreißprüfung quantifiziert dort.
Auf feuchten Oberflächen ist das Verfahren nicht sinnvoll. Der Klebstoff findet keinen Verbund, und die oberflächennahe Zone eines noch feuchten Estrichs ist weicher als die des trockenen. Das gilt besonders für calciumsulfatgebundene Estriche, deren Oberfläche bei Feuchteeinwirkung erweicht. Wer dort prüft, misst einen Zustand, der sich nach dem Austrocknen wieder ändert.
Bei Gussasphaltestrich liefert die Prüfung keine brauchbare Kennzahl, weil sich das Bindemittel unter Zugbeanspruchung und bei Wärme plastisch verhält – das Ergebnis hängt dann mehr von der Temperatur am Prüftag ab als vom Material. Für die Beurteilung solcher Untergründe vor einer Belagsverlegung gelten andere Kriterien, im Wesentlichen Oberflächenbeschaffenheit, Absandung und Ebenheit.
Und schließlich ist die Prüfung eine Momentaufnahme. Sie beschreibt den Untergrund an dem Tag, an dem gemessen wurde. Wird die Fläche danach noch von anderen Gewerken genutzt, verschmutzt, mit Gips oder Mörtelresten belegt oder durchfeuchtet, dann ist der dokumentierte Wert zwar richtig, aber nicht mehr der Zustand, auf den beschichtet wird. Deshalb gehört zwischen Prüfung und Beschichtung möglichst wenig Bauzeit.
Wie wir diese Vorgaben in der Ausführung umsetzen, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Was ist der Unterschied zwischen Oberflächenzugfestigkeit und Haftzugfestigkeit?
Das Verfahren ist dasselbe, der Prüfgegenstand ein anderer. Die Oberflächenzugfestigkeit wird am unbeschichteten Untergrund gemessen und beschreibt dessen oberflächennahe Zone. Die Haftzugfestigkeit wird an einer bereits aufgebrachten Schicht gemessen und erfasst die schwächste Stelle aus Untergrund, Grenzfläche und Schicht.
Warum sagt die Festigkeitsklasse des Estrichs nichts über die Oberfläche?
Druck- und Biegezugfestigkeit werden an gesondert hergestellten Probekörpern bestimmt und beschreiben das Material im Querschnitt. Die obersten Millimeter im Bauwerk entstehen dagegen durch Abziehen, Glätten, Nachbehandlung und Bauzustand – sie können deutlich schwächer sein als der Rest der Platte.
Wie viele Prüfstellen sind nötig?
In der Regel mindestens drei Einzelmessungen je einheitlichem Beurteilungsbereich, bei großen oder uneinheitlichen Flächen entsprechend mehr. Entscheidend ist weniger die Anzahl als die Verteilung: Auffällige Zonen gezielt mitzuprüfen bringt mehr als zehn Messungen in der besten Ecke.
Kann auf einem Heizestrich geprüft werden?
Ja, aber nur, wenn die Rohrlage bekannt oder geortet ist. Die Ringnut wird nur wenige Millimeter tief geschnitten, trifft aber bei geringer Überdeckung oder unplanmäßiger Rohrlage die Leitung. Ohne Verlegeplan oder Ortung wird an einer beheizten Fläche nicht angesetzt.
