Fugen im Heizestrich und Rohrdurchführungen

Fußbodenheizung Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Jeder Estrich schwindet beim Trocknen. Ein Heizestrich tut zusätzlich etwas, das ein unbeheizter nie tut: Er dehnt sich bei jeder Heizperiode aus und zieht sich wieder zusammen, und zwar über die gesamte Nutzungsdauer. Deshalb ist die Fugeneinteilung beim beheizten Estrich keine Ausführungsroutine, sondern eine Planungsentscheidung, die vor der Rohrverlegung fallen muss.

Zwei Bewegungen, nicht eine

Beim unbeheizten Estrich geht es um eine einmalige Bewegung. Der Estrich schwindet beim Trocknen, dieser Vorgang klingt ab, und danach bleibt die Platte weitgehend in Ruhe. Die Fugen nehmen im Wesentlichen diese Schwindverkürzung auf und entkoppeln die Platte von den angrenzenden Bauteilen.

Beim Heizestrich kommt eine zweite Bewegung dazu, die nicht abklingt. Die Platte wird jedes Jahr erwärmt und wieder abgekühlt. Sie dehnt sich dabei aus und zieht sich zusammen, in jeder Heizperiode aufs Neue. Diese Bewegung ist klein, aber sie wirkt gegen jeden Widerstand, den die Konstruktion ihr entgegensetzt – und sie wiederholt sich.

Daraus folgt eine praktische Konsequenz: Eine Fuge, die beim unbeheizten Estrich nur während der Trocknungsphase gebraucht wird, muss beim Heizestrich dauerhaft funktionsfähig bleiben. Ein Randdämmstreifen, der einmal zusammengedrückt ist und sich nicht mehr rückstellt, hilft nach der zweiten Heizperiode nicht mehr. Eine Bewegungsfuge, die mit Mörtel verunreinigt ist, ist keine Fuge mehr, sondern ein Anschlag.

Die Randfuge ist die wichtigste Fuge

Der Randdämmstreifen ist die kleinste Position im Leistungsverzeichnis und die mit der größten Wirkung. Er trennt die Estrichplatte von allen aufgehenden Bauteilen und gibt ihr den Weg frei, in den sie sich ausdehnen kann. Beim Heizestrich muss diese Bewegungsmöglichkeit ausreichend groß sein – als Orientierung gilt eine Zusammendrückbarkeit von mindestens 5 mm, bei großen Feldern entsprechend mehr.

Drei Punkte entscheiden über seine Wirksamkeit. Erstens die Höhe: Der Streifen muss bis Oberkante Estrich reichen, besser darüber hinaus, und darf erst nach der Belagsverlegung abgeschnitten werden. Zweitens die Durchgängigkeit: Er läuft umlaufend, auch hinter Stützen, an Türzargen und an allen Durchdringungen. Drittens die Sauberkeit: Kein Estrichmörtel darf über den Streifen hinweg an das Bauteil gelangen, sonst entsteht eine feste Verbindung an genau der Stelle, die frei bleiben sollte.

Jede dieser drei Bedingungen wird auf Baustellen regelmäßig verletzt. Die häufigste Variante ist der Streifen, der beim Einbau umklappt und dann vom Estrich überdeckt wird. Sichtbar ist das nach dem Abziehen nicht mehr, spürbar wird es nach der ersten Heizperiode als Riss – meist in einer Türöffnung oder in einer einspringenden Ecke, weil dort der Querschnitt am kleinsten ist.

Feldgrößen und Zuschnitt

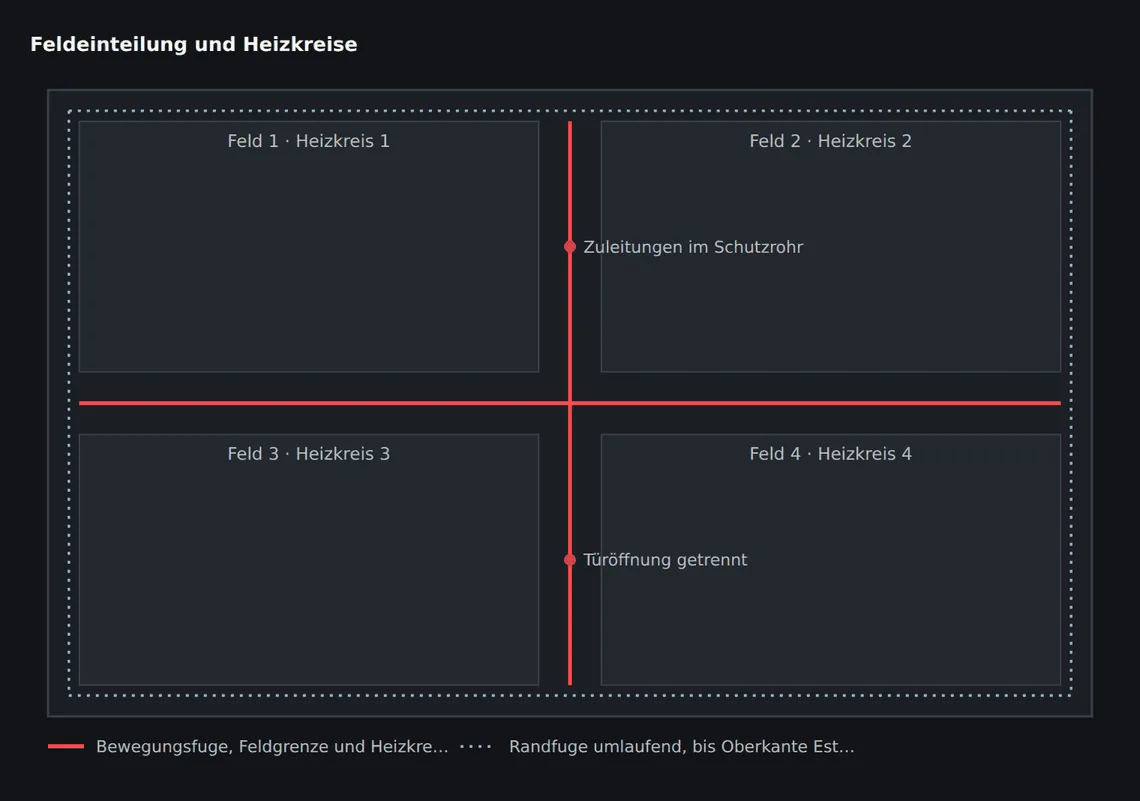

Bewegungsfugen teilen die beheizte Fläche in Felder. Zwei Größen bestimmen den Zuschnitt: die Fläche eines Feldes und seine Geometrie. Die Geometrie ist dabei oft wichtiger als die Fläche.

Ein Feld sollte möglichst kompakt und rechteckig sein, mit einem Seitenverhältnis, das 1:2 nicht deutlich überschreitet. Langgestreckte Felder verkürzen sich in ihrer Längsrichtung wesentlich stärker als in der Breite und beanspruchen die Randfuge an den Stirnseiten entsprechend. Als Orientierung liegen Feldgrößen beim Heizestrich in der Größenordnung von etwa 40 m² bei Kantenlängen bis etwa 8 m; maßgebend sind im Einzelfall die Estrichart, der vorgesehene Belag und die Heizkreisaufteilung.

Kritischer als die reine Größe sind die Formen, die entstehen, wenn man Räume einfach zusammenfasst. Einspringende Ecken, L- und U-förmige Felder sowie Einschnürungen in Türdurchgängen erzeugen Spannungsspitzen genau an der Kante. Diese Punkte reißen zuerst, unabhängig davon, wie groß das Feld insgesamt ist. Deshalb gilt: In jeder Türöffnung wird getrennt, und jede einspringende Ecke wird durch eine Fuge aufgelöst.

Fugen und Heizkreise gehören zusammengedacht

Die entscheidende Regel beim beheizten Estrich lautet: Ein Heizkreis bleibt in einem Feld. Sobald ein Kreis über eine Bewegungsfuge hinweg verlegt wird, muss das Rohr die Bewegung der Fuge mitmachen. Es nimmt dann Zug und Schub auf, für die es nicht vorgesehen ist – und zwar bei jedem Heizzyklus neu.

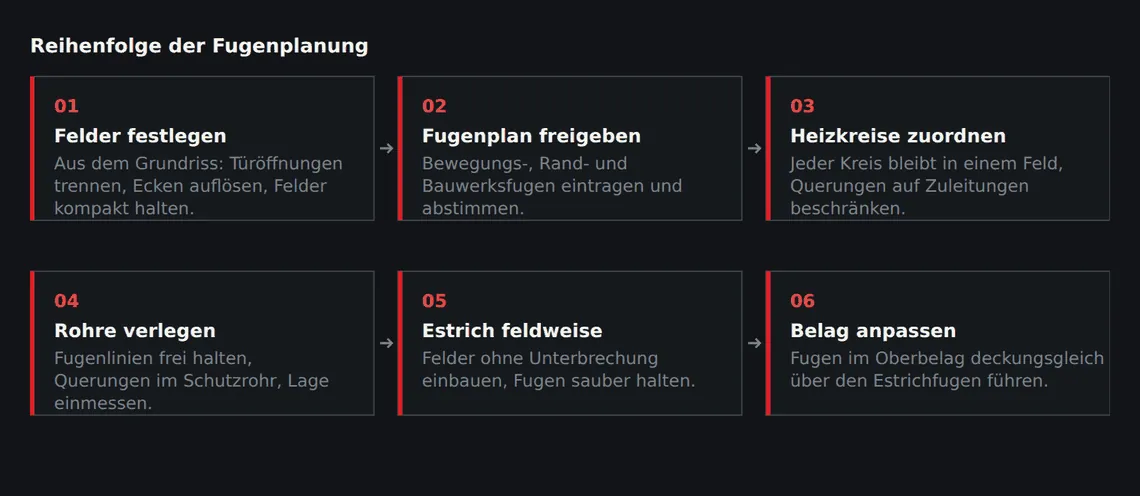

Daraus ergibt sich, warum der Fugenplan vor dem Verlegeplan der Heizung stehen muss und nicht danach. Wer zuerst die Heizkreise aufteilt und anschließend die Fugen einzeichnet, findet regelmäßig keine Linie mehr, die keinen Kreis zerschneidet. Umgekehrt ist es unproblematisch: Der Heizungsbauer teilt seine Kreise entlang bereits festgelegter Felder auf.

Bauwerksfugen sind gesetzt und werden in allen darüberliegenden Schichten fortgeführt – auch im Belag.

Häufiger Planungsfehler

Der Fugenplan kommt erst, wenn der Estrich ausgeschrieben wird – da liegen die Rohre längst im Verlegeplan. Dann wird die Fuge dorthin gelegt, wo gerade kein Rohr ist, und nicht dorthin, wo sie die Fläche sinnvoll teilt. Wir klären die Feldeinteilung deshalb gemeinsam mit dem Heizungsbauer, bevor der erste Rohrbogen gesetzt ist.

Rohrdurchführungen durch Bewegungsfugen

Ganz ohne Querung geht es nicht. Die Anbindeleitungen vom Verteiler zu den einzelnen Feldern müssen über Fugen hinweg. Für diese Stellen gelten drei Bedingungen.

• Die Leitung wird im Fugenbereich in ein Schutzrohr gelegt, das beidseitig deutlich über die Fuge hinausreicht und die Bewegung aufnimmt.
• Im Fugenbereich liegt keine Verbindungsstelle des Rohres – Kupplungen und Übergänge gehören in die Fläche, nicht in die Fuge.
• Die Querungen werden gebündelt und auf so wenige Stellen wie möglich beschränkt; jede zusätzliche Querung ist eine zusätzliche Schwächung.
• Alle Querungen werden vor dem Estricheinbau eingemessen und im Bestandsplan festgehalten.

Ein zweiter Punkt betrifft die Anbindeleitungen selbst, unabhängig von den Fugen. Dort, wo viele Vor- und Rückläufe dicht nebeneinander vom Verteiler wegführen, entsteht eine Zone mit hoher Wärmeleistung auf kleiner Fläche. Im Wohnraum zeichnet sich das als warmer Streifen ab, und im Estrich entsteht dort ein Bereich mit abweichender Temperaturbeanspruchung. Deshalb werden Anbindeleitungen in diesem Bereich gedämmt – nicht aus energetischen Gründen, sondern um die Temperaturverteilung im Bauteil gleichmäßig zu halten.

Nicht zu vergessen ist der Querschnitt: Wo mehrere Rohre und Schutzrohre dicht nebeneinander liegen, bleibt über ihnen weniger Estrich als in der Fläche. Diese Stellen sind die dünnsten Punkte der gesamten Platte. Sie gehören dorthin, wo keine nennenswerte Nutzlast steht, also in der Regel in den Bereich vor dem Verteiler und nicht quer durch einen Raum.

Scheinfugen: im Heizestrich die Ausnahme

Eine Scheinfuge ist ein gezielt eingeschnittener Sollbruch, der die Platte auf etwa ein Drittel bis die Hälfte ihrer Dicke schwächt. Der Estrich reißt dann kontrolliert entlang dieser Linie statt irgendwo in der Fläche. Beim unbeheizten Estrich ist das ein bewährtes Mittel gegen ungesteuerte Schwindrisse.

Im Heizestrich ist die Scheinfuge problematisch, und zwar aus einem geometrischen Grund. Der Querschnitt über dem Rohr ist ohnehin begrenzt; ein Einschnitt auf ein Drittel der Dicke reduziert ihn weiter, und unter dem Schnitt liegt im Zweifel ein Rohr. Deshalb werden Scheinfugen im beheizten Estrich nur dort gesetzt, wo sicher kein Rohr darunterliegt, und nur, wo eine Scheinfuge tatsächlich gebraucht wird.

Dazu kommt: Eine Scheinfuge ist nur für die Trocknungsphase gedacht. Sobald der Estrich seine Schwindbewegung abgeschlossen hat – in der Regel nach dem Aufheizen – wird sie kraftschlüssig geschlossen, damit die Platte an dieser Stelle wieder zusammenwirkt. Offen bleibende Scheinfugen unter einem durchgehenden Belag sind ein häufiger Grund für Risse im Belag, weil sich die beiden Plattenteile weiterhin unabhängig bewegen.

Der Belag folgt der Fugeneinteilung des Estrichs. Jede Bewegungsfuge im Estrich wird im Oberbelag als Fuge fortgeführt – eine Fliesenfläche, die über eine Bewegungsfuge hinweg durchgeklebt wird, reißt an dieser Stelle auf oder schiebt sich hoch. Das ist der Grund, warum der Fugenplan nicht nur zwischen Planer, Heizungsbauer und Estrichleger abgestimmt gehört, sondern auch mit dem Gewerk, das den Belag verlegt.

Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Wie groß darf ein Feld im Heizestrich sein?

Als Orientierung gelten Feldgrößen in der Größenordnung von etwa 40 m² bei Kantenlängen bis etwa 8 m und einem Seitenverhältnis nicht wesentlich über 1:2. Wichtiger als die Fläche ist die Form: Einspringende Ecken und Einschnürungen in Türöffnungen werden immer getrennt, auch bei kleinen Feldern.

Darf ein Heizrohr eine Bewegungsfuge queren?

Nur die Anbindeleitungen, und nur in einem Schutzrohr, das beidseitig über die Fuge hinausreicht. Ein vollständiger Heizkreis bleibt innerhalb eines Feldes, sonst nimmt das Rohr bei jedem Heizzyklus die Fugenbewegung auf.

Wann wird der Randdämmstreifen abgeschnitten?

Erst nach der Verlegung des Oberbelags. Wird er vorher bündig geschnitten, gelangt Spachtel-, Kleber- oder Fugenmaterial in den Spalt und stellt genau die feste Verbindung her, die die Randfuge verhindern soll.

Braucht ein Heizestrich Scheinfugen?

In der Regel nicht in der Fläche. Der Querschnitt über dem Rohr ist begrenzt, und ein Einschnitt schwächt ihn weiter. Wo eine Scheinfuge gesetzt wird, muss sicher sein, dass darunter kein Rohr liegt – und sie wird nach dem Aufheizen kraftschlüssig geschlossen.
