Der Heizkreisverteiler: Lage, Anschluss, Zugänglichkeit

Fußbodenheizung Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Der Heizkreisverteiler ist die einzige Stelle im Fußboden, an der alle Heizkreise zusammenlaufen. Dort liegen die Rohre am dichtesten, dort ist der tragende Estrichquerschnitt am kleinsten, und dort muss nach der Fertigstellung noch jemand mit dem Schlüssel hinkommen. Wo der Verteiler sitzt, entscheidet deshalb nicht nur die Heizungsplanung, sondern der Bodenaufbau mit.

Der Standort entscheidet über den Querschnitt, nicht nur über die Hydraulik

Die Lage des Verteilers wird üblicherweise hydraulisch begründet: möglichst zentral, damit die Kreise ähnlich lang werden und sich mit vertretbarem Pumpendruck abgleichen lassen. Konstruktiv entscheidet derselbe Punkt über etwas anderes. Jeder Heizkreis führt zwei Leitungen zum Verteiler, Vorlauf und Rücklauf, und im letzten Meter vor dem Schrank liegt deshalb die doppelte Anzahl an Rohren, die die Fläche überhaupt hat. Diese Leitungen brauchen Platz in der Höhe, sobald sie sich kreuzen – und kreuzen müssen sie, weil sie aus verschiedenen Richtungen kommen und an unterschiedlichen Stellen des Verteilerbalkens enden.

Damit verschiebt sich die maßgebende Stelle des gesamten Heizestrichs von der Fläche weg auf einen Streifen von wenigen Quadratmetern. In der Fläche liegt eine Rohrlage, am Bündel liegen zwei oder drei. In der Fläche ist die Estrichdicke über dem Rohr geplant, am Bündel ergibt sie sich aus dem, was nach dem Stapeln der Leitungen noch übrig bleibt. Wer den Standort festlegt, legt damit fest, wie groß dieser Streifen wird und in welchem Raum er liegt.

Der hydraulisch beste Standort ist nicht immer der konstruktiv beste. Die rechte Spalte nennt jeweils die Stelle, an der der Aufbau an diesem Standort zuerst aufgibt.

Das Rohrbündel vor dem Schrank

Vor dem Verteiler passiert zweierlei gleichzeitig: Die Rohre stapeln sich, und sie geben Wärme ab, die in keiner Auslegung steht. Anbindeleitungen führen die volle Vorlauftemperatur und liegen im Estrich wie jedes andere Heizrohr. Wo ein Dutzend von ihnen parallel läuft, entsteht ein Streifen mit einer Wärmestromdichte, die keine Raumauslegung vorsieht. Die Einzelraumregelung kann das nicht korrigieren, weil diese Wärme abgegeben wird, bevor sie den Raum erreicht, für den sie bestimmt ist.

An der Oberfläche wird das später sichtbar. Bei elastischen Belägen und bei Parkett zeichnet sich der Streifen ab, weil Klebstoff und Belag dort dauerhaft wärmer arbeiten als daneben und weil der Untergrund unter dem Bündel schneller austrocknet als in der Fläche. In einem Flur liegt dieser Streifen genau dort, wo barfuß gelaufen wird, und ein warmer Boden im Flur heizt gegen den Thermostaten im Wohnraum an. Die Gegenmaßnahmen sind alle geometrisch und alle vor dem Einbau wirksam.

• Das Bündel wird so früh wie möglich aufgefächert; jede Leitung, die einen Meter vorher abbiegt, nimmt eine Lage aus der Engstelle heraus.
• Die ersten Meter der Anbindeleitungen werden gedämmt, damit die Wärme nicht im falschen Raum abgegeben wird.
• Leitungen werden nebeneinander statt übereinander geführt, solange die verfügbare Breite das zulässt.
• Kreuzungen werden auf den Bereich unmittelbar vor dem Schrank begrenzt und dort planmäßig geordnet, statt sie der Verlegereihenfolge zu überlassen.

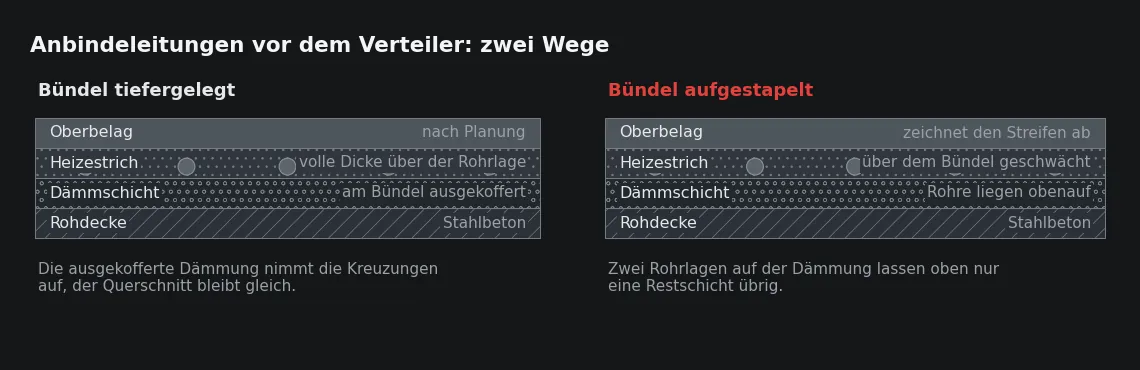

• Wo mehr als zwei Lagen unvermeidlich sind, wird die Dämmschicht ausgekoffert und das Bündel tiefer gelegt.
• Auch im Bündel wird jede Leitung einzeln befestigt, weil ein Stapel loser Rohre beim Einbringen des Mörtels als Ganzes aufschwimmt.

Der Estrichquerschnitt an der Engstelle

Die Dicke über der obersten Rohrlage ist kein Komfortmaß, sondern der tragende Querschnitt. Ein Heizestrich trägt die Nutzlast als Platte, und über dem Rohr ist diese Platte am dünnsten. Wird dort unterschritten, entsteht zuerst ein Riss längs des Rohrverlaufs: Das Rohr schwächt den Querschnitt und behindert gleichzeitig die Schwindverkürzung des jungen Estrichs. Beim Aufheizen kommt die Temperaturdehnung hinzu, die sich an derselben Schwachstelle abarbeitet. Erkennbar wird das an einer geraden, dem Rohrverlauf folgenden Rissline, später an einer Abzeichnung im Belag oder an einer Fläche, die beim Betreten nachgibt.

Am Bündel kommt ein zweiter Mechanismus hinzu, der beim Einbau nicht auffällt. Der Estrichleger führt die Abziehlatte auf der geplanten Höhe. Liegt eine Leitung höher als angenommen, setzt die Latte auf, das Rohr wird angehoben oder zur Seite gedrückt, und über ihm verbleibt praktisch keine Deckung. Der Mörtel schließt die Stelle sofort wieder, und nachweisbar ist sie danach nur durch Sondieren. Deshalb wird die Oberkante des Bündels vor dem Einbau eingemessen und nicht geschätzt.

Der Schrank und sein Anschluss an den schwimmenden Estrich

Der Verteilerschrank ist an der Wand oder in der Wand befestigt, der Heizestrich schwimmt. Zwei Bauteile mit unterschiedlichem Bewegungsverhalten treffen sich also auf einer Kante von etwa Schrankbreite. Liegt der Estrich dort am Blech an, ist die schwimmende Platte starr an die Wand angekoppelt: Trittschall wird unmittelbar weitergeleitet, und weil der Estrich an dieser Stelle nicht mehr schwinden kann, geht von jeder Schrankecke ein Riss diagonal in die Fläche.

Konstruktiv gelöst wird das mit derselben Maßnahme wie an jeder Wand: Der Randdämmstreifen wird um den Schrankfuß und um jede Rohrdurchführung herumgeführt, ohne Unterbrechung an den Ecken, und erst nach dem Verlegen des Belags abgeschnitten. Bei einem Schrank in einer Wandnische gilt das für die Nischenlaibung ebenso. Wird der Streifen dort weggelassen, weil die Stelle ohnehin hinter einer Tür verschwindet, bleibt die Kopplung dauerhaft im Aufbau und lässt sich später nur durch Öffnen des Estrichs beseitigen.

Das Unterteil des Schranks steht vor dem Estricheinbau. Es führt die Rohrdurchtritte, es legt die Höhe der Durchführungen fest, und es verhindert, dass der Estrich in zwei Abschnitten an denselben Punkt angeschlossen werden muss. Befestigt wird es so, dass der frische Mörtel es nicht verschieben kann: Ein Schrank, der sich beim Einbringen bewegt, nimmt zwanzig Rohrenden mit.

Aus der Praxis

Wir setzen den Randdämmstreifen um den Schrankfuß, bevor die Dämmplatten liegen, und heften ihn an drei Punkten – sonst rutscht er beim Einbringen in die Ecke. Auf einer Wohnanlage in Essen haben wir an einem Verteiler gearbeitet, der ohne Streifen eingebaut worden war: Aus beiden unteren Ecken lief ein Riss schräg in den Flur, an beiden Seiten gleich. Der Estrich war einwandfrei, er hatte nur nichts, wohin er schwinden konnte.

Zugänglichkeit nach der Fertigstellung

Der häufigste Fehler am Verteiler ist kein Rohrfehler, sondern ein Höhenfehler. Der Schrank wird auf der Rohdecke gesetzt und nach dem Rohbauniveau ausgerichtet; liegen später Estrich, Belag und Sockelleiste, öffnet die Tür nicht mehr oder streift den Belag. Bezugshöhe für das Schrankunterteil ist deshalb die geplante Oberkante des fertigen Bodens, und diese Höhe muss zum Zeitpunkt der Montage bekannt sein – einschließlich der Aufbauhöhe, die ein späterer Belagswechsel mitbringt.

Zugänglich sein muss außerdem mehr als die Tür. Im Betrieb wird abgeglichen, entlüftet, nachgefüllt und gelegentlich ein Stellantrieb getauscht. Jeder dieser Vorgänge findet in einem Ausschnitt statt, der beim Bodenaufbau festgelegt wurde.

• Die Schranktür öffnet vollständig über den fertigen Belag und über die Sockelleiste hinweg.
• Durchflussmesser, Stellantriebe und Thermometer sind ablesbar, ohne Bodenbelag auszubauen.
• Entlüftung sowie Füll- und Entleerungsarmaturen sind mit Werkzeug erreichbar, ohne die Anbindeleitungen zu belasten.
• Der Belag wird am Schrankfuß geschnitten und mit einer elastischen Fuge angeschlossen, nicht stumpf gegen das Blech gedrückt.
• Die Fläche vor dem Schrank bleibt frei und wird nicht durch Einbaumöbel oder feste Verkleidungen belegt.
• Ist der Verteiler verkleidet, lässt sich die Verkleidung abnehmen, ohne den Belag oder die Randfuge zu beschädigen.

Was am Verteiler vor dem Estricheinbau geklärt ist

Alle Entscheidungen an dieser Stelle sind vor dem Einbringen des Mörtels zu treffen, weil danach keine von ihnen ohne Öffnen des Aufbaus zurückgenommen werden kann. Die Reihenfolge ist nicht beliebig: Jeder Schritt setzt den vorigen voraus.

• Standort und Schrankhöhe gegen die geplante Aufbauhöhe prüfen, bevor das Unterteil gesetzt wird.
• Den Weg des Bündels bis in die Räume auf dem Plan festlegen und die Auffächerung dort einzeichnen, wo sie tatsächlich beginnt.
• Die Zahl der Rohrlagen an der Engstelle festhalten und die verbleibende Dicke über der obersten Lage rechnerisch prüfen.
• Bei mehr als zwei Lagen die Dämmschicht auskoffern und die Anbindeleitungen in den ersten Metern dämmen.
• Randdämmstreifen um Schrankfuß und Durchführungen setzen und gegen Verschieben sichern.
• Prüfdruck aufbauen, die Rohrlage in der Engstelle abgehen und die Bündelgeometrie mit Maßbezug zu zwei Wänden fotografisch aufnehmen.

Der letzte Schritt kostet zehn Minuten und ist die einzige Unterlage, mit der später in diesem Streifen gebohrt oder eine Leckstelle geortet werden kann. Ohne sie bleibt der Bereich vor dem Verteiler eine Fläche, in der niemand ein Dübelloch setzt – und in der jede Instandsetzung damit beginnt, dass der Estrich großflächig geöffnet wird.

Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Wie viele Rohrlagen dürfen vor dem Verteiler übereinander liegen?

Eine allgemein gültige Zahl gibt es nicht; maßgebend ist die verbleibende Estrichdicke über der obersten Lage und die daraus folgende Tragfähigkeit. Zwei Lagen lassen sich in üblichen Aufbauhöhen meist unterbringen, ab der dritten ist das Auskoffern der Dämmschicht der übliche Weg. Entschieden wird das am Aufbau, nicht an der Rohrzahl.

Muss das Verteilerunterteil schon vor dem Estricheinbau montiert sein?

Technisch ja, weil es die Rohrdurchtritte und deren Höhe festlegt und weil der Randdämmstreifen um den Schrankfuß geführt werden muss. Wird der Schrank erst später gesetzt, steht er auf oder neben einer Fläche, die schon fertig ist, und der Anschluss an den schwimmenden Estrich lässt sich nur noch improvisieren.

Warum ist der Boden vor dem Verteiler wärmer als im übrigen Raum?

Dort liegen alle Vorlaufleitungen der Kreise auf engem Raum und geben Wärme mit voller Vorlauftemperatur ab, bevor sie ihren Zielraum erreichen. Die Einzelraumregelung kann das nicht ausgleichen. Wirksam ist nur eine Dämmung der Anbindeleitungen in den ersten Metern und ein früh aufgefächertes Bündel.

Kann der Verteiler hinter einer Verkleidung oder in einem Schacht liegen?

Ja, sofern die Verkleidung ohne Beschädigung des Belags abnehmbar bleibt und die Armaturen mit Werkzeug erreichbar sind. Der Randdämmstreifen wird auch dort um Schrankfuß und Durchführungen geführt, und die Öffnung wird so bemessen, dass ein Stellantrieb getauscht werden kann, ohne die Anbindeleitungen zu bewegen.
