Heizrohre schützen: Schäden beim Einbau vermeiden
Zwischen der letzten gesetzten Tackernadel und dem erhärteten Estrich liegen ein bis zwei Arbeitstage. In dieser Zeit ist die Rohrebene das empfindlichste Bauteil im Raum und gleichzeitig seine einzige Verkehrsfläche. Was dort passiert, ist danach unsichtbar und wirkt über die gesamte Nutzungsdauer weiter.
Was ein verlegtes Heizrohr aus der Lage bringt

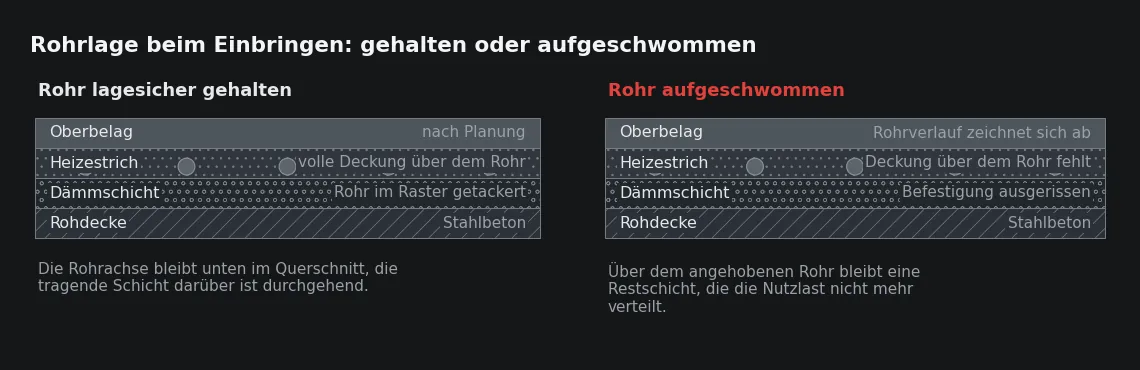

Frischer Estrichmörtel hat ein deutlich höheres spezifisches Gewicht als ein wassergefülltes Rohr. Jedes Rohr im Mörtel erfährt deshalb Auftrieb, und dieser wirkt nicht punktuell, sondern über die ganze freie Länge zwischen zwei Befestigungspunkten. Die Folge ist unmittelbar: Was an Höhe aufsteigt, fehlt oben an Deckung. Eine Rohrlage, die beim Einbringen aufschwimmt, verlagert die dünnste Stelle des tragenden Querschnitts genau dorthin, wo das Rohr liegt – und an dieser Stelle behindert es zusätzlich die Schwindverkürzung des jungen Estrichs.
Neben dem Auftrieb wirken zwei weitere Einflüsse. Der frische Mörtel fließt beim Einbringen und beim Verdichten seitlich und drückt dabei gegen jedes Hindernis; ein unzureichend gehaltenes Rohr wandert quer zu seiner Achse und verändert damit örtlich den Verlegeabstand, der die Wärmeabgabe bestimmt. Und schließlich gibt es die mechanische Verletzung, die nicht sofort zu einer Undichtheit führt, sondern eine Kerbe hinterlässt, die unter Betriebsdruck und Temperaturwechsel weiterarbeitet.
| Einwirkung | Mechanismus | Woran es später erkennbar wird |
|---|---|---|
| Auftrieb im frischen Mörtel | Das Rohr steigt zwischen den Befestigungspunkten auf, die Deckung darüber wird kleiner. | Riss längs des Rohrverlaufs, Abzeichnung im Belag |
| Fließdruck und Tritte beim Einbringen | Das Rohr wandert seitlich, der Verlegeabstand verändert sich örtlich. | Ungleichmäßiges Wärmebild, spürbar warme und kühle Streifen |
| Punktlast auf einem Bogen | Die Rohrwand wird eingedrückt und bleibt oval, der Querschnitt bleibt verengt. | Der Kreis lässt sich hydraulisch nicht sauber abgleichen |
| Materialstapel auf der Rohrebene | Die Dämmschicht wird bleibend zusammengedrückt und kommt nicht zurück. | Örtlich abweichende Estrichdicke, geringerer Trittschallschutz |
| Kante, Werkzeug oder zweite Tackernadel | Kerbe in der Rohrwand, die zunächst dicht bleibt. | Undichtheit erst im Betrieb, unter Druck und Temperatur |
Die ersten beiden Zeilen wirken auf die ganze Fläche, die letzten drei auf einen Punkt. Alle fünf sind nach dem Erhärten nur noch durch Öffnen des Aufbaus zu bearbeiten.
Befestigung: Haltekraft gegen Auftrieb und Rückfederung
Die Befestigung muss nicht das Rohrgewicht tragen, sondern gegen Auftrieb und gegen die Rückfederung des Werkstoffs halten. Ein kalt gebogenes Rohr will in seine gerade Form zurück; dieser Zug greift dauerhaft an den beiden Punkten neben dem Bogen an und addiert sich dort zum Auftrieb. Deshalb reißen Nadeln fast immer im Bogen aus und fast nie in der Gerade, und deshalb wird im Bogen enger befestigt. Welche Haltekraft ein einzelner Punkt aufbringt, hängt von der Art der Befestigung ab: Nadeln wirken über den Auszugswiderstand in der Dämmplatte und deren Kaschierung, Clipschienen über die Verankerung der Schiene, Noppenplatten über Formschluss zwischen Rohr und Noppe.
- Im Bogen werden die Befestigungspunkte enger gesetzt als in der Strecke, weil dort Rückfederung und Auftrieb gleichzeitig ziehen.
- Eine Nadel wird nicht zweimal an derselben Stelle gesetzt, weil der zweite Einstich bei geändertem Winkel die Rohrwand trifft.
- Der Biegeradius folgt der Systemangabe; engere Bögen entstehen mit Formteil oder Biegefeder, nicht durch Nachdrücken mit der Hand.
- Wird auf einer Baustahlmatte befestigt, zeigen die Drahtenden nach unten und nicht gegen das Rohr.
- In Randzonen und an Wendepunkten, wo viele Bögen zusammenliegen, wird zusätzlich befestigt, bevor die Fläche freigegeben wird.
- Die Haltekraft wird stichprobenartig geprüft, indem am Rohr im Bogen leicht nach oben gezogen wird – was sich lösen lässt, löst sich auch im Mörtel.
Ein zu eng gebogenes Rohr ist ein Sonderfall, weil der Schaden bereits vor dem Estricheinbau entsteht. Am Bogenrücken schnürt der Querschnitt ein, an der Innenseite entsteht eine Falte, und beides bleibt dauerhaft. Der Durchfluss des Kreises sinkt, und die Falte ist eine Kerbstelle, an der der Werkstoff bei jedem Temperaturwechsel stärker belastet wird als in der Strecke. Solche Bögen werden vor dem Einbau ersetzt und nicht überdeckt.
Die Rohrebene betreten: Last verteilen statt Zutritt verbieten
Ein Zutrittsverbot für die Rohrebene ist auf einer Baustelle nicht durchsetzbar, und es ist auch nicht nötig. Durchsetzbar ist, dass Last verteilt wird. Laufbretter und Bohlen über der Rohrlage nehmen die Radlast der Karre und die Trittlast auf und geben sie flächig an die Dämmschicht ab; ohne sie steht das Gewicht eines Mannes auf der Fläche seiner Schuhsohle, und wenn diese Sohle einen Bogen trifft, liegt die ganze Last auf einem Rohrscheitel.
Der zweite und teurere Vorgang ist das Abstellen von Material. Paletten mit Plattenware, Fliesenstapel, Profilbündel: Alles, was auf der Dämmschicht steht, drückt sie zusammen, und eine zusammengedrückte Dämmschicht kommt nicht zurück. Örtlich liegt die Rohrebene danach tiefer, die Estrichdicke weicht ab, und der Trittschallschutz ist an dieser Stelle dauerhaft geringer, weil die Dämmschicht ihre Federwirkung nur bei ihrer planmäßigen Dicke hat.
Daraus folgt eine Konsequenz für die Ablaufplanung, die nichts kostet: Die Rohrebene wird möglichst spät geschlossen, nach den Gewerken, die Material in die Räume bringen. Wird sie Wochen vor dem Estricheinbau fertiggestellt, steht sie in der Zwischenzeit als einzige freie Fläche im Geschoss zur Verfügung und wird entsprechend genutzt.
Aus der Praxis
Wir haben am Einbautag in einer Schule in Dortmund zwei Paletten Plattenware auf der fertigen Rohrebene vorgefunden, abgestellt am Vorabend, weil der Raum leer war. Unter den Paletten war die Dämmung sichtbar eingedrückt, an vier Stellen lagen Rohre frei. Wir haben die Flächen ausgeschnitten, Dämmplatten ersetzt und danach eingebaut. Seitdem legen wir vor dem Einbautag fest, welche Räume für Material frei bleiben und wo im Geschoss abgestellt wird.
Förderschlauch, Karre und Einbaurichtung
Der Förderschlauch ist das schwerste bewegte Teil auf der Rohrebene, und er wirkt anders als eine Last: Beim Schwenken greift er flach über der Fläche an und arbeitet als Hebel. Wo er über Noppen oder Nadelköpfe streift, reißt er Befestigungen der Reihe nach heraus, ohne dass es auffällt, weil der Mörtel unmittelbar folgt. Kupplungen sind starr, schwer und kantig – sie sind die häufigste Ursache für Kerben in der Rohrwand. Deshalb wird der Schlauch von einem zweiten Mann geführt und angehoben statt gezogen, in Kurven auf Bohlen oder Rollen gelegt, und Kupplungen werden nicht über der Rohrebene geöffnet.
Die Einbaurichtung entscheidet darüber, wie viel Verkehr überhaupt über fertige Rohrlage läuft. Gearbeitet wird von der raumfernen Ecke zur Tür hin, sodass die Mannschaft sich aus der Fläche herausarbeitet und keine Karre über bereits verlegte Bereiche fährt. Zugangswege, Bohlenlage und Standort der Pumpe werden festgelegt, bevor die erste Karre im Raum steht, nicht während des Einbaus.
Eine Beobachtung während des Abziehens verdient besondere Aufmerksamkeit: Die Abziehlatte darf nicht auf einem Rohr aufsetzen. Setzt sie auf, ist entweder das Rohr zu hoch befestigt oder die Einbauhöhe zu niedrig angesetzt. Beides wird geklärt, bevor weitergearbeitet wird, denn die Latte hebt in diesem Moment das Rohr an oder drückt es zur Seite, und der Mörtel schließt die Stelle sofort wieder. Nach dem Einbau ist sie nur noch durch Sondieren zu finden.
Schutzrohre an Fugen, Türlaibungen und Aufstiegen
An drei Stellen verlässt ein Heizrohr die geschützte Fläche: an einer Bewegungsfuge, in einer Türlaibung und am Aufstieg zur Wand oder zum Verteiler. An allen drei Stellen erhält es ein Schutzrohr, aber aus zwei verschiedenen Gründen.
Der erste Grund ist Bewegung. Eine Bewegungsfuge trennt zwei Estrichfelder, die sich gegeneinander verschieben können. Ein Rohr, das ohne Hülle durch diese Fuge läuft, ist auf beiden Seiten im Mörtel eingespannt und muss die gesamte Relativbewegung als Biegung in einem sehr kurzen Abschnitt aufnehmen. Im Schutzrohr liegt es frei und verteilt dieselbe Bewegung über eine Länge, die sie ohne bleibende Verformung aufnimmt. Das Schutzrohr wird deshalb beidseits der Fuge ein Stück weit weitergeführt und nicht an der Fugenkante abgeschnitten. Eine Verbindungsstelle gehört nicht in die Fuge, weil dort planmäßig gearbeitet wird.
Der zweite Grund ist mechanischer Schutz. In Türlaibungen liegen die Rohre dort, wo später Zargen gesetzt, Schwellen befestigt und Bohrungen gesetzt werden; am Aufstieg liegt die Rohrwand unmittelbar am Estrichrand und im Arbeitsbereich der Sockelmontage. Das Schutzrohr wird am Aufstieg bis über die Estrichoberkante geführt, sodass das Rohr weder am Estrichrand ansteht noch beim Anarbeiten getroffen werden kann.
Kontrolle und Aufnahme unmittelbar vor dem Einbringen
Zwischen der Fertigstellung der Rohrebene und dem Einbau war jedes Gewerk noch einmal im Raum. Der Kontrollgang davor ist deshalb keine Formalität, sondern die Prüfung eines Zustands, der sich seit der Abnahme der Rohrlage verändert hat. Er dauert je Geschoss wenige Minuten und folgt einer festen Reihenfolge.
- Die Fläche systematisch abgehen, den Rohrverlauf mit Blick und Fuß prüfen und jede Stelle markieren, an der die Dämmung unter der Ferse nachgibt.
- Befestigungen in Bögen und Randzonen stichprobenartig prüfen und dort nachsetzen, wo Punkte fehlen oder gelöst sind.
- Freiliegende Nadelköpfe, Drahtenden und aufgestellte Plattenkanten entfernen oder umlegen.
- Schutzrohre an Fugen, Türlaibungen und Aufstiegen auf Lage, Länge und Sicherung gegen Verschieben prüfen.
- Zugangsweg, Bohlenlage, Standort der Pumpe und Einbaurichtung festlegen, bevor die erste Karre im Raum steht.
- Die Rohrlage raumweise fotografieren, mit Maßbezug zu zwei Wänden und sichtbarem Maßstab im Bild.
Der letzte Schritt wird am häufigsten weggelassen und später am dringendsten gebraucht. Jede Bohrung im Boden, jede Trennwand, die nachträglich auf dem Estrich errichtet wird, jede Suche nach einer undichten Stelle beginnt mit der Frage, wo die Rohre liegen. Ein Satz Fotos ersetzt in diesem Moment ein Aufmaß, das niemand mehr nachholen kann, und er ist die einzige Unterlage, die eine Ortung von außen bestätigen oder widerlegen kann.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Darf die Rohrebene vor dem Estricheinbau betreten werden?
Betreten lässt sich kaum vermeiden, und ein Verbot löst das Problem nicht. Maßgebend ist, dass die Last verteilt wird: Laufbretter über der Rohrlage, keine Punktlasten auf Bögen, kein Abstellen von Material auf der Dämmschicht. Wichtiger als das Verbot ist der Kontrollgang unmittelbar vor dem Einbringen.
Woran erkennt man nach dem Einbau, dass ein Rohr aufgeschwommen ist?
Typisch ist ein gerader, dem Rohrverlauf folgender Riss, der sich im Belag als Linie abzeichnet, häufig erst nach dem ersten Aufheizen. Eine thermografische Aufnahme zeigt den Verlauf in solchen Bereichen auffällig scharf, weil die Deckung fehlt. Bestätigen lässt sich der Befund nur durch Sondieren neben der Rissline, nicht auf ihr.
Ersetzt eine Bewehrungsmatte über den Rohren die fehlende Deckung?
Nein. Eine Matte kann Rissbreiten begrenzen, aber sie stellt den tragenden Querschnitt nicht wieder her, der über dem Rohr fehlt. Hinzu kommt, dass Drahtenden und Mattenkanten auf der Rohrebene selbst zu einer Gefahr für die Rohrwand werden, wenn die Matte betreten wird.
Wie weit muss ein Schutzrohr über eine Bewegungsfuge hinausreichen?
So weit, dass das Rohr die Relativbewegung der beiden Felder über eine ausreichende Länge aufnehmen kann und nicht unmittelbar an der Fugenkante eingespannt ist; die Länge ergibt sich aus der Systemangabe und der erwarteten Fugenbewegung. Entscheidend ist zusätzlich, dass das Schutzrohr gegen Verschieben gesichert ist, damit es beim Einbringen nicht einseitig in die Fuge wandert.
