Rohrsysteme auf und in der Dämmplatte
Wie das Heizrohr auf der Dämmung gehalten wird, sieht nach einer Detailfrage des Heizungsbauers aus. Tatsächlich legt das System die Aufbauhöhe fest, verändert die erforderliche Estrichdicke und bestimmt, ob der Estrich das Rohr vollständig umschließt oder unter ihm einen Hohlraum lässt. Vier Bauarten sind verbreitet, und sie verhalten sich im Estrich unterschiedlich.
Wozu das Rohr überhaupt befestigt wird
Ein Heizrohr wird nicht befestigt, damit es an seinem Platz liegt, während jemand darüber läuft. Es wird befestigt, weil es sonst aufschwimmt. Ein Kunststoff- oder Verbundrohr mit Wasserfüllung hat im frisch eingebrachten Estrichmörtel einen deutlichen Auftrieb, und es steht unter Vorspannung aus der Verlegung – vor allem in den Rohrbögen am Ende jeder Schlaufe. Wo diese Kräfte nicht gehalten werden, wandert das Rohr während des Einbaus nach oben.
Die Folge ist keine theoretische. Ein Rohr, das sich zwei Zentimeter hebt, verringert an dieser Stelle die Überdeckung um zwei Zentimeter – und die Überdeckung ist beim Heizestrich die statisch wirksame Dicke. Aus einer planmäßig ausreichenden Platte wird lokal eine zu dünne. Sichtbar wird das später als Riss entlang der Rohrachse oder als sich abzeichnendes Rohrbild in der Oberfläche.
Zweitens muss das System den Rohrabstand halten. Der Abstand bestimmt, wie gleichmäßig die Oberfläche warm wird. Rohre, die sich in einer Ecke zusammendrängen, weil die Befestigung sie nicht hält, erzeugen eine warme Zone und daneben eine kalte – beides verändert außerdem lokal das Trocknungs- und Verformungsverhalten des Estrichs.
Die vier verbreiteten Bauarten
Die Systeme unterscheiden sich darin, ob sie selbst Dämmschicht sind oder auf einer liegen, und wie hoch sie über der Dämmoberfläche auftragen.
| System | Prinzip | Einfluss auf den Aufbau |
|---|---|---|
| Noppenplatte | Systemplatte mit Noppenraster, Rohr wird zwischen den Noppen eingeklemmt | Noppenhöhe trägt auf, Rohr liegt zwischen den Noppen; Dämmwirkung je nach Plattenart mitgerechnet oder nicht |
| Tackersystem | Rohr wird mit Klammern durch die kaschierte Dämmplatte geheftet | Kein zusätzlicher Auftrag, Rohr liegt direkt auf der Dämmoberfläche |
| Klettsystem | Rohr mit Klettband auf einer Trägerfolie oder -kaschierung fixiert | Sehr geringer Auftrag, freie Rohrführung ohne Raster |
| Trägerrost oder Schiene | Rohr wird in Klemmschienen oder auf einem Gitter gehalten | Rohr liegt erhöht über der Dämmung, Schienen bleiben im Estrich |
Welche Variante eingebaut wird, muss vor der Festlegung der Aufbauhöhe feststehen – nachträglich lässt sich die Differenz nur über die Dämmschicht ausgleichen.

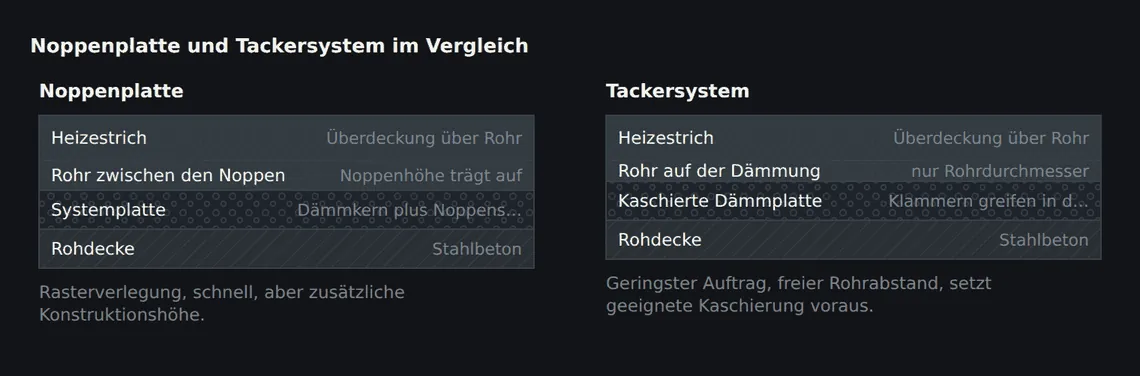

Die Noppenplatte ist das verbreitetste System, weil sie das Verlegen schnell und rasterhaft macht: Der Verleger drückt das Rohr zwischen die Noppen und hat den Abstand automatisch. Der Preis ist die Noppenhöhe. Sie liegt je nach Fabrikat im Bereich weniger Zentimeter und addiert sich zur Dämmdicke, sofern die Platte nicht selbst als Dämmschicht angerechnet wird. Genau hier entsteht die häufigste Verwechslung in der Planung – dazu unten mehr.
Das Tackersystem lässt das Rohr direkt auf der Dämmoberfläche liegen. Es trägt am wenigsten auf und ist beim Rohrabstand völlig frei, verlangt aber eine Dämmplatte mit einer Kaschierung, in der die Klammern halten. Wird auf einer ungeeigneten Platte getackert, ziehen sich die Klammern beim Einbringen des Estrichs heraus, und das Rohr schwimmt genau dort auf, wo die Verlegung ohnehin unter Spannung steht.
Klettsysteme arbeiten mit einer Klettkaschierung auf der Dämmung und einem Klettband am Rohr. Sie halten gut, tragen praktisch nicht auf und erlauben freie Rohrführung, reagieren aber empfindlich auf eine verschmutzte oder nasse Oberfläche. Eine Fläche, auf der schon gearbeitet wurde und auf der Staub liegt, hält das Rohr nicht mehr zuverlässig.

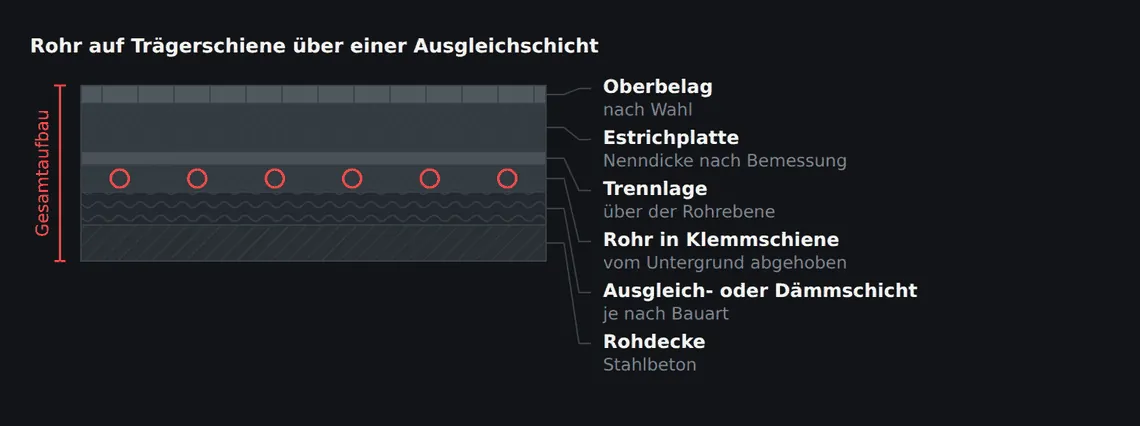

Trägerroste und Klemmschienen kommen dort zum Einsatz, wo nicht auf einer klassischen Dämmplatte verlegt wird – etwa bei Bauart C, in Industriebereichen oder auf tragenden Untergründen ohne Dämmschicht. Sie halten das Rohr zuverlässig, heben es aber vom Untergrund ab. Dadurch steigt die Gesamtdicke, und der Estrich muss unter das Rohr fließen können.
Höhenrechnung: die häufigste Fehlerquelle
Bei der Noppenplatte wird in der Planung regelmäßig die Systemhöhe mit der Dämmdicke verwechselt. Eine Noppenplatte besteht aus einem Dämmkern und der aufgesetzten Noppenstruktur. Nur der Kern wirkt als Dämmschicht, die Noppen sind Konstruktionshöhe. Wer die Gesamtdicke der Platte als Dämmdicke in den Wärme- oder Trittschallnachweis einsetzt, rechnet mit einer Dämmwirkung, die so nicht vorhanden ist.
Umgekehrt wird beim Estrich die Rohrebene vergessen. Die Nenndicke eines Heizestrichs zählt ab Rohroberkante. Bei einer Noppenplatte liegt die Rohroberkante etwa auf Höhe der Noppen, bei einem Tackersystem etwa auf Höhe des Rohrdurchmessers über der Dämmung. In beiden Fällen kommt diese Höhe zur erforderlichen Überdeckung hinzu. Übliche Rohrdurchmesser für Flächenheizungen liegen bei 14 bis 20 mm Außendurchmesser.
Häufiger Planungsfehler
In der Schnittzeichnung steht eine Zahl für den Estrich und eine für die Dämmung – die Rohrebene fehlt. Auf der Baustelle ergibt das eine Fläche, die entweder zu hoch wird oder bei der die Überdeckung über dem Rohr unter das erforderliche Maß rutscht. Wir prüfen deshalb vor jedem Heizestrich die Höhenkette von Oberkante Rohdecke bis Oberkante Fertigfußboden mit dem Rohrdurchmesser als eigener Position.
Was der Estrichleger auf der Fläche vorfindet
Ein Heizestrich muss das Rohr vollständig umschließen, auch unter dem Rohr. Bleibt dort ein Hohlraum, fehlt an dieser Stelle Querschnitt, und die Wärmeübertragung verschlechtert sich, weil Luft ein guter Dämmstoff ist. Ob das gelingt, hängt von der Konsistenz des Mörtels und vom Verdichten ab – und davon, wie viel Platz das Befestigungssystem unter dem Rohr lässt.
Bei erdfeuchtem Zementestrich ist das Verdichten in der Rohrebene die eigentliche Arbeit. Der Mörtel muss zwischen und unter die Rohre gebracht werden, bevor abgezogen wird. Fließfähige Estriche lösen dieses Problem von selbst, stellen dafür andere Anforderungen an die Dichtheit der Konstruktion: Eine Systemplatte mit undichten Stößen oder ein schlecht angeschlossener Randdämmstreifen lässt den Estrich in die Dämmung laufen, und dort wird er zur Schallbrücke.
- Vor Einbau prüfen, ob die Systemplatten dicht gestoßen und an den Wandanschlüssen sauber abgeschlossen sind.
- Randdämmstreifen auf durchgehende Höhe und festen Sitz prüfen, an Türöffnungen und Stützen besonders.
- Rohrbefestigung stichprobenhaft prüfen: Halten Klammern und Klettbänder, sitzen die Rohre in den Noppen.
- Prüfdruck auf der Anlage kontrollieren und während des gesamten Einbaus überwachen.
- Beim erdfeuchten Estrich die Rohrebene gezielt verdichten, erst danach abziehen.
- Übergänge zwischen Feldern und an Fugen so einbauen, dass keine Schüttung in die Fugenlinie fällt.
Ein Punkt, der auf jeder Baustelle zu Diskussionen führt: Das Begehen der fertig verlegten Rohrfläche. Jede Person, die über die Fläche geht, verschiebt Dämmplatten, drückt Klammern heraus und tritt Rohre aus der Befestigung. Deshalb ist die Zeit zwischen Rohrverlegung und Estricheinbau kritisch, und deshalb ist es sinnvoll, beide Arbeiten so eng wie möglich aufeinander folgen zu lassen statt Wochen dazwischen zu legen.
Auswahl: worüber tatsächlich entschieden wird
Die Auswahl des Systems fällt in der Heizungsplanung, häufig bevor der Estrichaufbau feststeht. Sinnvoll ist, sie an drei Randbedingungen zu knüpfen.
- Aufbauhöhe: Ist die Höhe knapp, sind Tacker- oder Klettsysteme im Vorteil, weil sie keine Konstruktionshöhe über der Dämmung erzeugen. Die Noppenplatte kostet hier Zentimeter, die an anderer Stelle fehlen.
- Rohrabstand und Randzonen: Wo enge Rohrabstände in Randzonen gefordert sind, ist ein System ohne festes Raster flexibler. Ein Noppenraster gibt nur die Abstände her, die sein Raster zulässt.
- Estrichart: Bei fließfähigen Estrichen ist die Dichtheit des Systemaufbaus entscheidend, bei erdfeuchtem Zementestrich die Zugänglichkeit unter dem Rohr. Beides spricht für unterschiedliche Systeme.
Nicht entscheidend ist die Frage, welches System die Rohre schöner aussehen lässt. Nach dem Estricheinbau sieht niemand mehr, wie sie befestigt waren. Sichtbar wird nur, ob die Überdeckung stimmte, ob die Rohre an ihrem Platz geblieben sind und ob der Estrich sie vollständig umschlossen hat.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Zählt die Noppenplatte als Dämmschicht?
Nur ihr Dämmkern, nicht die Noppenstruktur. Ob und mit welcher Dicke sie im Wärme- und Trittschallnachweis angesetzt werden darf, ergibt sich aus der Produktdeklaration des jeweiligen Fabrikats. Die Gesamthöhe der Platte ist in keinem Fall die anrechenbare Dämmdicke.
Warum schwimmen Heizrohre beim Estricheinbau auf?
Weil das wassergefüllte Rohr im frischen Mörtel Auftrieb hat und weil die Rohrbögen unter Vorspannung stehen. Hält die Befestigung diese Kräfte nicht, hebt sich das Rohr, und die Überdeckung wird an dieser Stelle geringer als geplant.
Muss die Heizung beim Estricheinbau unter Druck stehen?
Ja, das ist der übliche und sinnvolle Weg. Unter Prüfdruck zeigt sich eine Beschädigung sofort und an der Stelle, an der sie entstanden ist – nach dem Einbau lässt sie sich nur noch mit erheblichem Aufwand orten.
Darf man die verlegte Rohrfläche betreten?
So wenig wie möglich. Jedes Begehen verschiebt Dämmplatten, löst Klammern und drückt Rohre aus der Befestigung. Wo es unvermeidlich ist, wird auf Bohlen gearbeitet und die Fläche vor dem Estricheinbau noch einmal kontrolliert.
