Heizestrich: Konstruktion und Zusammenspiel der Gewerke
Ein Heizestrich ist kein Estrich, in dem zufällig Rohre liegen. Er ist ein Bauteil, das zwei Gewerke gemeinsam herstellen und das nur funktioniert, wenn beide dieselbe Konstruktion im Kopf haben. Die meisten Probleme an beheizten Fußböden entstehen nicht im Estrich und nicht in der Heizung, sondern an der Stelle, an der das eine Gewerk dem anderen die Fläche übergibt.
Ein Bauteil, zwei Gewerke
Konstruktiv ist ein Heizestrich in aller Regel ein schwimmender Estrich: eine Platte auf einer zusammendrückbaren Dämmschicht, ringsum von allen aufgehenden Bauteilen getrennt. Diese Platte muss gleichzeitig drei Aufgaben erfüllen. Sie trägt die Nutzlasten, sie verteilt die Wärme aus den Rohren möglichst gleichmäßig zur Oberfläche, und sie muss sich dabei ausdehnen und wieder zusammenziehen dürfen, ohne zu reißen. Jede dieser drei Aufgaben hängt an Entscheidungen, die vor dem Einbau in Planung und Rohrverlegung getroffen werden.
In der Ausschreibung stehen Heizung und Estrich in getrennten Losen, oft mit unterschiedlichen Ausführungszeiten und unterschiedlichen Ansprechpartnern. Bauphysikalisch gibt es aber nur ein Bauteil. Der Rohrabstand bestimmt mit, wie gleichmäßig die Oberfläche warm wird. Die Rohrlage bestimmt die statisch wirksame Estrichdicke. Die Heizkreisaufteilung bestimmt, wo Fugen liegen dürfen und wo nicht. Und die Aufheizfolge bestimmt, wann der Bodenleger anfangen kann.
Die Bauarten und was sie für den Estrich bedeuten
Unterschieden wird danach, wo die Heizrohre relativ zur Estrichplatte liegen. Diese Unterscheidung ist nicht akademisch – sie entscheidet über Aufbauhöhe, Estrichdicke, Reaktionszeit und darüber, wie empfindlich die Konstruktion auf Fehler beim Einbau reagiert.
| Bauart | Lage der Rohre | Folge für den Estrich |
|---|---|---|
| A | in der Estrichschicht, auf der Dämmung befestigt | Nenndicke zählt ab Rohroberkante, Gesamtdicke wächst um den Rohrdurchmesser |
| B | in der Dämmschicht, unterhalb der Estrichplatte | Estrichdicke wie beim unbeheizten schwimmenden Estrich, Wärme muss durch die Systemplatte |
| C | in einer Ausgleichschicht unter einer Trennlage, darüber die Estrichplatte | zwei getrennte Schichten, höherer Aufbau, träger im Verhalten |
Welche Bauart eingebaut wird, muss vor der Dämmschichtplanung feststehen – sie verändert die Gesamtaufbauhöhe deutlich.

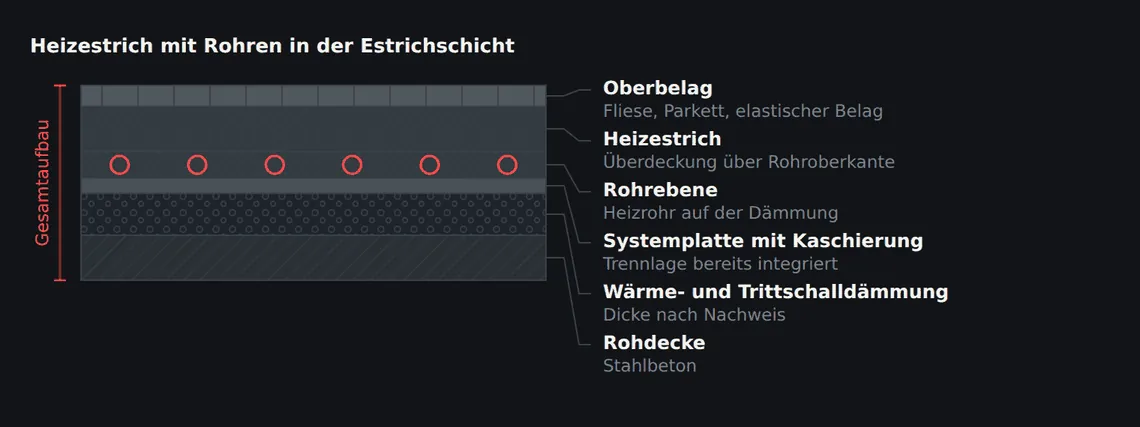

In der Praxis dominiert die Bauart mit Rohren in der Estrichschicht. Sie ist am unempfindlichsten gegen Wärmeverluste nach unten und gibt die Wärme am direktesten ab. Der Preis ist die Aufbauhöhe: Der Rohrdurchmesser liegt je nach System bei etwa 14 bis 20 mm, und diese Höhe kommt zur erforderlichen Überdeckung hinzu. Wer in der Planung nur die Estrichdicke einsetzt und die Rohrebene vergisst, landet regelmäßig ein bis zwei Zentimeter zu tief.
Überdeckung: warum die Dicke anders gerechnet wird
Bei einem unbeheizten schwimmenden Estrich ist die Nenndicke die Dicke der gesamten Platte. Beim Heizestrich mit Rohren in der Estrichschicht gilt das nicht. Statisch wirksam ist nur der Bereich über dem Rohr, denn in der Rohrebene ist der Querschnitt durch die Rohre geschwächt und über der Dämmung ohnehin am wenigsten beansprucht. Die Nenndicke wird deshalb ab Rohroberkante gemessen.
Für einen zementgebundenen Heizestrich der Biegezugfestigkeitsklasse F4 liegt die Mindestüberdeckung bei üblichen Nutzlasten im Wohnungsbau bei 45 mm. Höhere Festigkeitsklassen erlauben geringere Überdeckungen, weichere Dämmschichten und höhere Nutzlasten verlangen mehr. Die genaue Zuordnung ergibt sich aus Nutzlast, Festigkeitsklasse und Zusammendrückbarkeit der Dämmschicht und gehört damit in die Planung, nicht auf die Baustelle.
Zweite Größe neben der Überdeckung ist die Gleichmäßigkeit. Eine Fläche, in der die Überdeckung zwischen 40 und 70 mm schwankt, weil die Dämmung uneben liegt oder die Rohre unterschiedlich hoch angebunden sind, heizt ungleichmäßig auf und trocknet ungleichmäßig. Das ist ein häufiger Grund für Risse, die sich später exakt entlang der Rohrachsen abzeichnen.
Aus der Ausführung
Wir bauen keinen Heizestrich ein, ohne dass die Anlage unter Druck steht. Ein Rohr, das erst nach dem Einbringen des Estrichs befüllt wird, meldet eine Beschädigung zu einem Zeitpunkt, an dem der Estrich darüber liegt. Steht Wasser oder Luft mit Prüfdruck auf der Leitung, zeigt sich der Schaden sofort und an der richtigen Stelle. Der Druck bleibt während des gesamten Einbaus und der ersten Erhärtung aufrecht.
Was vor dem Estricheinbau fertig sein muss
Der Estrichleger übernimmt eine Fläche, die von mehreren Gewerken vorbereitet wurde. Was er dabei vorfindet, entscheidet über das Ergebnis – korrigieren lässt sich später fast nichts davon.
- Alle Leitungen auf der Rohdecke liegen fest und sind so ausgeglichen, dass die Dämmschicht eben und vollflächig aufliegt.
- Die Dämmschicht ist dicht gestoßen, ohne Kreuzfugen, ohne Lücken an Wandanschlüssen, nicht begangen und nicht verschoben.
- Der Randdämmstreifen läuft umlaufend, reicht bis Oberkante Estrich und ist an Türöffnungen und Stützen durchgeführt.
- Die Heizrohre sind nach Verlegeplan befestigt, halten den planmäßigen Abstand zur Dämmoberfläche und lassen die Fugenlinien frei.
- Die Anlage steht unter Prüfdruck, der Druck wird während des Einbaus überwacht.
- Bewegungsfugen sind aufgenommen, Rohrdurchführungen durch Fugen sind mit Schutzrohr versehen.
- Die Räume sind geschlossen: keine Zugluft, keine direkte Sonneneinstrahlung, keine laufenden Bautrockner.
Der Punkt mit dem Randdämmstreifen wird regelmäßig unterschätzt. Ein Heizestrich dehnt sich stärker als ein unbeheizter, weil er planmäßig Temperaturwechsel mitmacht. Fehlt der Streifen an einer einzigen Stelle oder ist er beim Einbau umgeklappt, entsteht dort ein fester Anschlag. Die Platte drückt bei der ersten Aufheizung gegen diesen Punkt und reißt an der schwächsten Stelle – meist in einer Türöffnung.
Aufheizen: zwei verschiedene Vorgänge
Nach dem Einbau folgt eine Wartezeit, in der der Estrich nicht beheizt wird. Bei Zementestrich sind das üblicherweise 21 Tage, bei Calciumsulfatestrich 7 Tage, sofern der Hersteller nichts anderes vorgibt. Erst danach beginnt das Aufheizen – und dabei sind zwei Vorgänge zu unterscheiden, die oft in einen Topf geworfen werden.

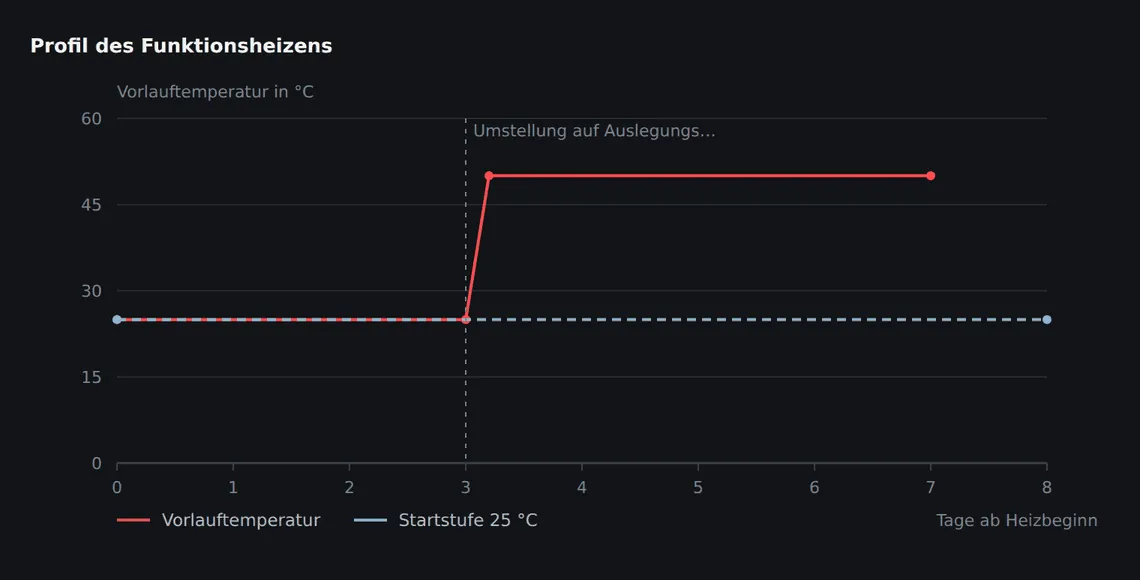

Das Funktionsheizen weist nach, dass die Anlage funktioniert und der Estrich den Temperaturwechsel ohne Schaden mitmacht. Es folgt einem festen Profil: drei Tage mit einer Vorlauftemperatur von 25 °C, anschließend mindestens vier Tage mit der maximalen Auslegungstemperatur. Danach ist der Estrich nicht belegreif, sondern lediglich thermisch beansprucht worden.
Das Belegreifheizen ist ein Trocknungsvorgang. Es wird stufenweise gefahren, mit dem Ziel, dem Estrich Restfeuchte zu entziehen, und es endet nicht nach einer festen Zahl von Tagen, sondern dann, wenn die Feuchtemessung den für den Belag zulässigen Wert unterschreitet. Beheizen allein reicht dafür nicht: Wird die feuchte Luft nicht abgeführt, steigt nur die Luftfeuchte im Raum und die Trocknung kommt zum Stillstand. Heizen und Lüften gehören zusammen.
Beide Vorgänge werden protokolliert. Das Protokoll ist die einzige Information, die der nachfolgende Bodenleger über die thermische Vorgeschichte der Fläche hat – ohne dieses Blatt beginnt er ohne Kenntnis darüber, ob die Platte je warm war.

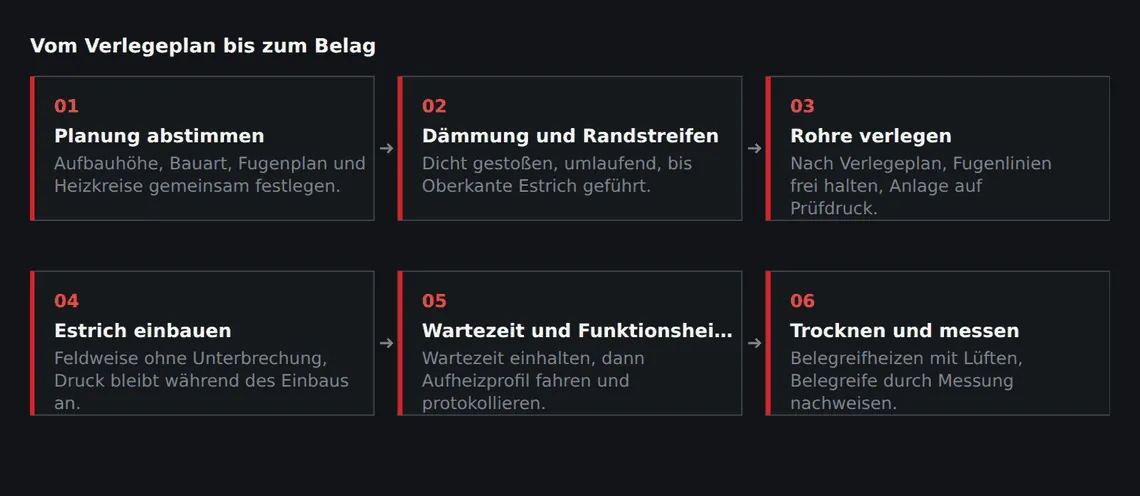

Ablauf und Schnittstellen
Der Ablauf am beheizten Fußboden ist enger getaktet als bei einem unbeheizten Aufbau, weil zwischen Estricheinbau und Belagsverlegung zwingend Wartezeit, Funktionsheizen und Trocknung liegen. Diese Zeiten lassen sich nicht durch mehr Personal verkürzen.
Zwei Schnittstellen fallen in der Praxis besonders häufig auf. Die erste ist der Fugenplan: Er muss vorliegen, bevor die Rohre verlegt werden, weil Heizrohre eine Bewegungsfuge nur an definierten Stellen und nur im Schutzrohr queren dürfen. Wird der Fugenplan erst nach der Rohrverlegung erstellt, liegen die Fugen dort, wo gerade Platz ist, und nicht dort, wo sie hingehören.
Die zweite ist die Aufbauhöhe. Sie wird früh im Projekt festgelegt, oft bevor die Bauart der Flächenheizung entschieden ist. Wenn später eine Bauart mit Rohren in der Estrichschicht gewählt wird, fehlen genau die Zentimeter, die die Rohrebene braucht. Die Fläche wird dann über eine Reduzierung der Dämmschicht ausgeglichen – und damit wird an der Schicht gespart, die den Wärmeverlust nach unten begrenzt und den Trittschallschutz sicherstellt.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Wie dick muss ein Heizestrich sein?
Gemessen wird die Dicke über der Rohroberkante, nicht die Gesamtdicke der Platte. Bei einem zementgebundenen Heizestrich der Klasse F4 und üblichen Nutzlasten im Wohnungsbau liegt die Mindestüberdeckung bei 45 mm; dazu kommt die Höhe der Rohrebene. Weiche Dämmschichten und höhere Lasten verlangen mehr.
Wann darf ein Heizestrich zum ersten Mal aufgeheizt werden?
Bei Zementestrich üblicherweise nach 21 Tagen, bei Calciumsulfatestrich nach 7 Tagen, sofern der Hersteller keine abweichende Angabe macht. Früheres Aufheizen beansprucht ein Gefüge, das seine Endfestigkeit noch nicht erreicht hat.
Ist die Fläche nach dem Funktionsheizen belegreif?
Nein. Das Funktionsheizen weist die Funktion der Anlage nach und beansprucht den Estrich thermisch. Die Belegreife ist ein Feuchtezustand und wird durch Messung festgestellt – dafür ist in der Regel ein zusätzliches, stufenweises Belegreifheizen mit begleitendem Lüften nötig.
Kann man auf einem Heizestrich jeden Belag verlegen?
Grundsätzlich ja, solange der Belag für beheizte Konstruktionen freigegeben ist und sein Wärmedurchlasswiderstand zur Auslegung passt. Je dämmender der Belag, desto höher muss die Vorlauftemperatur sein, um dieselbe Oberflächentemperatur zu erreichen – das ist eine Frage der Auslegung und muss vor der Belagswahl geklärt sein.
