Heizestrich: Bauart A, B und C unterscheiden

Estrich Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Beheizte Estriche werden nach der Lage der Heizrohre unterschieden: im Estrich, in der Dämmschicht oder in einer Ausgleichsschicht unter dem Estrich. Das wirkt wie eine Detailfrage der Normensystematik und ist in Wirklichkeit die Entscheidung, aus der Estrichdicke, Aufbauhöhe, Trägheit und Fugenbild folgen. Wer sie erst auf der Baustelle trifft, hat die verfügbare Höhe meist schon anderweitig vergeben.

Was die Bauart bezeichnet – und was nicht

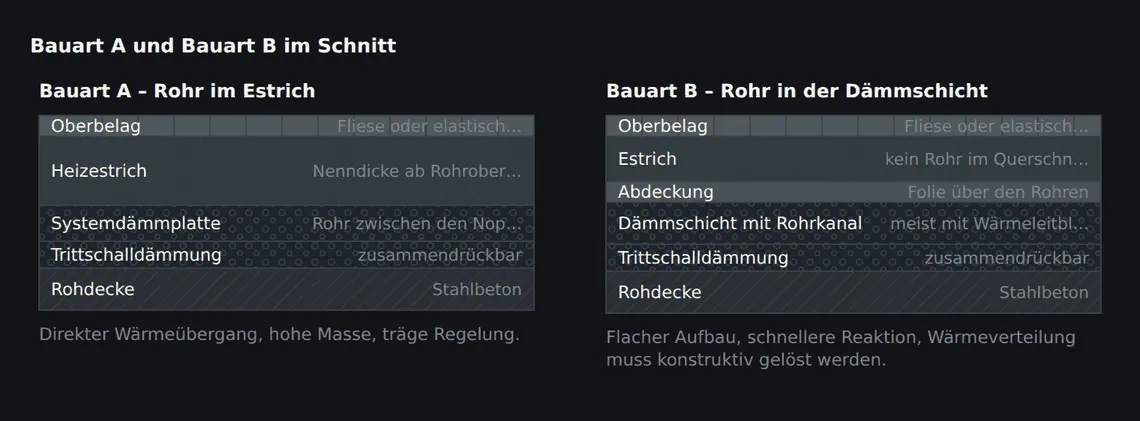

Bauart A, B und C sagen nichts über Rohrfabrikat, Rohrabstand oder Verlegemuster der Schleifen. Sie beantworten eine einzige geometrische Frage: Wo liegt das Heizrohr im Verhältnis zur Estrichplatte. Bei Bauart A liegt es innerhalb der Platte, bei Bauart B in der Dämmschicht darunter, bei Bauart C in einer Ausgleichsschicht zwischen Dämmung und Estrich, von der die Platte durch eine Trennlage getrennt ist.

Aus dieser Lage folgt zuerst die Dicke. Die Nenndicke eines Estrichs beschreibt immer den tragenden Querschnitt. Bei Bauart A liegt das Rohr in diesem Querschnitt und schwächt ihn genau dort, wo er ohnehin am stärksten auf Biegung beansprucht wird. Deshalb wird die Nenndicke bei dieser Bauart nicht ab Oberkante Dämmung, sondern ab Oberkante Rohr gemessen. Die tatsächliche Estrichdicke ist um den Rohrdurchmesser und die Befestigungshöhe größer. Bei den Bauarten B und C liegt das Rohr außerhalb der Platte – der Estrich ist dann ein gewöhnlicher schwimmender Estrich beziehungsweise ein Estrich auf Trennschicht und wird auch so bemessen.

Die zweite Folge betrifft die Wärme. Je mehr Material zwischen Rohr und Raum liegt und je mehr Trennebenen dazwischen sind, desto höher muss die Vorlauftemperatur für dieselbe Oberflächentemperatur sein und desto träger reagiert die Fläche auf eine Änderung. Bauart A hat den direktesten Wärmeübergang, weil der Estrich das Rohr umschließt. Bauart B und C leiten die Wärme über eine Trennebene in die Platte – und brauchen deshalb konstruktive Hilfe, damit die Wärme in der Fläche verteilt wird und nicht als Streifenmuster über den Rohren ankommt.

Bauart A: Rohr im Estrich

Das ist die im Wohnungs- und Bürobau mit Abstand häufigste Ausführung. Die Rohre werden auf einer Noppenplatte, einem Trägerrost oder mit Tackerclips auf der Dämmschicht befestigt, der Estrich wird darüber eingebaut und umschließt sie vollständig. Die Konstruktion ist robust, unempfindlich gegen Verlegetoleranzen und funktioniert mit Zement- und Calciumsulfatestrich gleichermaßen.

Die entscheidende Größe ist die Überdeckung über der Rohroberkante. Sie ist der tragende Querschnitt, und sie ist zugleich die Strecke, über die sich die Wärme des einzelnen Rohrs in der Fläche verteilt, bevor sie die Oberfläche erreicht. Für einen Zementestrich der Biegezugfestigkeitsklasse F4 unter üblichen Flächenlasten sind 45 mm über dem Rohr anzusetzen; eine höhere Festigkeitsklasse erlaubt weniger. Mit einem Heizrohr von 16 bis 17 mm Durchmesser und der Noppenhöhe der Systemplatte ergibt sich daraus eine reale Estrichdicke von etwa 65 mm – und nicht 45 mm, wie es in Aufbauplänen immer wieder steht.

Der typische Schaden dieser Bauart ist der Riss über der Rohrachse. Er entsteht, wenn die Überdeckung zu gering ausfällt, etwa weil die Dämmschicht Höhensprünge hat oder die Rohre stellenweise aufschwimmen. Der Querschnitt ist dort geschwächt, das Rohr wirkt als Zwangsstelle im schwindenden Estrich, und die Temperaturwechsel des Heizbetriebs arbeiten genau an dieser Linie. Sichtbar wird das oft erst nach der ersten Heizperiode.

Zweite Schwachstelle ist der Bereich unter dem Rohr. Ein erdfeuchter Zementestrich muss dort aktiv eingebracht und verdichtet werden, sonst bleibt ein Hohlraum zurück. Er schwächt den Querschnitt, isoliert das Rohr nach unten aber gerade nicht – im Gegenteil, er stört die gleichmäßige Wärmeabgabe. Fließfähige Estriche haben hier einen systematischen Vorteil, weil sie das Rohr ohne Zutun umschließen.

Bauart B: Rohr in der Dämmschicht

Bei Bauart B liegen die Rohre in Kanälen oder Ausfräsungen der Dämmplatte, also unterhalb der Estrichplatte. Über den Rohren liegt eine Abdeckung, darüber der Estrich. Weil im Estrichquerschnitt kein Rohr steckt, gelten die normalen Nenndicken des schwimmenden Estrichs. Der Gesamtaufbau wird dadurch flacher, und über dem Rohr liegt weniger Masse – die Fläche reagiert schneller auf Regelungsänderungen.

Der Preis dafür ist der Wärmeübergang. Zwischen Rohr und Estrich liegt eine Abdeckung und meist eine dünne Luftschicht – beides leitet schlecht. Ohne Wärmeleitbleche, die das Rohr umfassen und die Wärme in die Fläche ziehen, entstehen über den Rohren wärmere Streifen und dazwischen kühlere Zonen. Bei Fliesen fällt das kaum auf, bei Belägen mit hohem Wärmedurchlasswiderstand und niedriger Systemtemperatur sehr wohl.

Übersehen wird bei dieser Bauart regelmäßig, was die Ausfräsungen mit der Dämmschicht machen. Sie schwächen sie genau in der Fläche, in der später der Estrich aufliegt. Zusammendrückbarkeit und Wärmedurchlasswiderstand der Dämmschicht sind nicht mehr die Werte der ungeschnittenen Platte. Das ist kein Argument gegen die Bauart, aber ein Grund, die Dämmung nicht nach dem Datenblatt der Vollplatte auszuwählen.

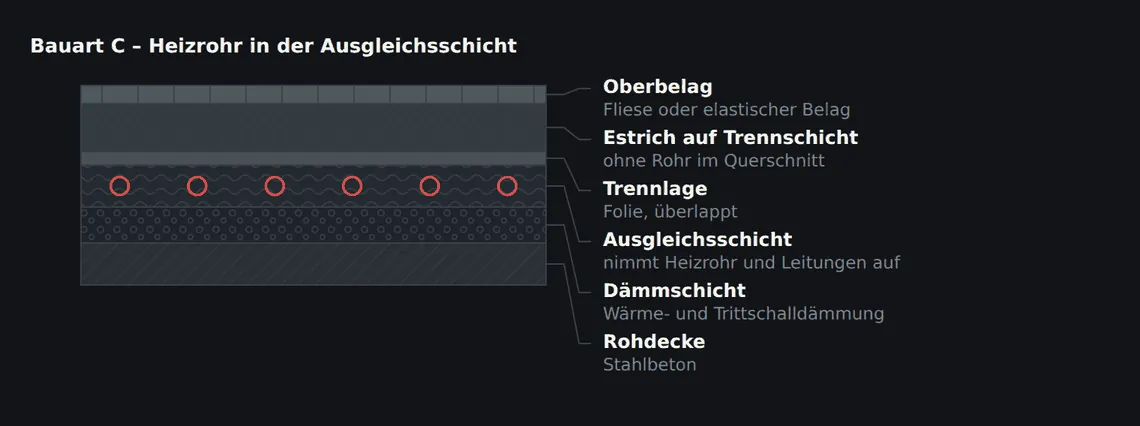

Bauart C: Rohr in einer Ausgleichsschicht

Bei Bauart C liegen die Heizrohre in einer Ausgleichsschicht über der Dämmung. Darüber kommt eine Trennlage, darauf der Estrich. Die Estrichplatte ist damit ein Estrich auf Trennschicht – sie ist vom Heizrohr mechanisch entkoppelt und kann sich unabhängig von der Ausgleichsschicht verformen.

Der praktische Vorteil liegt selten in der Wärmetechnik, sondern in der Leitungsführung. Wo neben der Heizung Elektro-, Sanitär- und Lüftungsleitungen auf der Rohdecke oder über der Dämmung liegen, nimmt die Ausgleichsschicht alles gemeinsam auf. Man erhält eine ebene, definierte Oberfläche, auf der der Estrich in gleichmäßiger Dicke eingebaut werden kann. Im Bestand ist das oft der einzige Weg, eine Flächenheizung ohne Höhensprünge unterzubringen.

Die kritische Größe ist das Material der Ausgleichsschicht. Eine lose Schüttung nimmt das Rohr zwar auf, leitet die Wärme aber schlecht und sackt unter Last nach. Für eine beheizte Konstruktion muss die Schicht gebunden, tragfähig und wärmeleitend sein – sonst arbeitet die Heizung gegen eine Dämmschicht, die sie selbst eingebaut hat. Das ist der häufigste Grund, warum eine Bauart-C-Fläche im Betrieb die berechnete Leistung nicht erreicht.

Was die Bauart für die Aufbauhöhe bedeutet

Die Bauart wirkt sich an zwei Stellen auf die Höhe aus: über die Estrichdicke und über die Schicht, die das Rohr trägt. Beides zusammen entscheidet, ob eine Konstruktion in die vorhandene Höhe passt.

Die Nenndicken selbst hängen von Estrichart, Festigkeitsklasse und Nutzlast ab und sind für jedes Projekt festzulegen.

Häufiger Planungsfehler

In Aufbauplänen steht bei Bauart A oft schlicht „Heizestrich 45 mm“. Gemeint ist die Nenndicke über dem Rohr, gebaut werden mit Rohrdurchmesser und Noppenhöhe rund 20 mm mehr. Fällt das erst beim Aufmaß auf, fehlt die Höhe am Türblatt, an der Schwelle oder am Treppenantritt. Wir prüfen deshalb vor Beginn, ob die Höhenkote zur Rohroberkante oder zur Estrichoberkante gehört – das sind zwei verschiedene Zahlen.

Aufheizen: was für alle drei Bauarten gilt

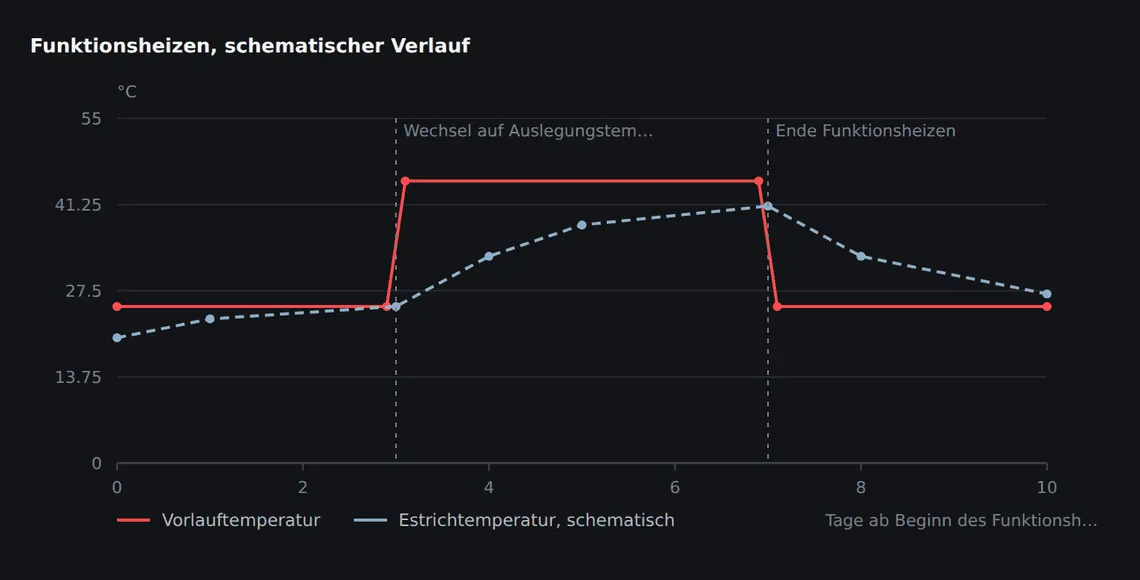

Jeder beheizte Estrich wird vor der Belagsverlegung aufgeheizt, unabhängig von der Bauart. Das Funktionsheizen weist nach, dass die Konstruktion funktioniert und der Estrich einen ersten vollständigen Temperaturzyklus durchlaufen hat. Es ist keine Trocknungsmaßnahme und erzeugt für sich genommen keine Belegreife – dafür ist gegebenenfalls ein anschließendes Belegreifheizen erforderlich, bei dem gezielt gegen die Restfeuchte gefahren wird.

• Wartezeit einhalten: Zementestrich frühestens 21 Tage nach dem Einbau, Calciumsulfatestrich frühestens 7 Tage – sofern der Hersteller nichts anderes angibt.
• Mit 25 °C Vorlauftemperatur beginnen und diese drei Tage lang konstant halten.
• Anschließend auf die maximale Auslegungs-Vorlauftemperatur gehen und mindestens vier Tage ununterbrochen fahren, Tag und Nacht.
• Während des Aufheizens lüften, ohne Zugluft über die Fläche zu ziehen. Die ausgetriebene Feuchte muss aus dem Raum, nicht nur aus dem Estrich.
• Verlauf protokollieren: Beginn, Vorlauftemperaturen, Haltezeiten, Unterbrechungen und Raumklima.
• Nach dem Abkühlen die Estrichfeuchte messen. Erst der Messwert entscheidet über die Belegreife, nicht das abgeschlossene Aufheizprogramm.

Zwischen den Bauarten gibt es beim Aufheizen einen Unterschied, der in der Terminplanung zählt. Bauart A speichert mehr Wärme und gibt sie langsamer wieder ab; Aufheiz- und Abkühlphasen dauern entsprechend länger. Bei Bauart B und C erreicht der Estrich bei gleicher Vorlauftemperatur eine niedrigere Temperatur, weil die Wärme eine zusätzliche Trennebene überwinden muss. Wer das Aufheizprogramm ohne Blick auf die Bauart und die tatsächliche Anlagenkennlinie abarbeitet, kann am Ende einen protokollierten Zyklus haben, bei dem der Estrich nie die Temperatur erreicht hat, um die es ging.

Die Bauart in der Planung festlegen

Die Bauart sollte feststehen, bevor Höhenkoten, Türhöhen und Schwellendetails gezeichnet sind. Sie folgt aus drei Randbedingungen: der verfügbaren Aufbauhöhe, den geforderten Schall- und Wärmeschutzwerten der Dämmschicht und der Frage, welche Leitungen außer der Heizung noch im Fußboden liegen.

Bauart A ist im Neubau der Normalfall, weil sie wärmetechnisch am unkompliziertesten ist und die Ausführung wenig Sonderdetails braucht. Bauart B wird interessant, wenn die Höhe knapp ist oder die Fläche schnell auf Regelung reagieren soll – dann aber mit einem System, das die Wärmeverteilung konstruktiv löst. Bauart C ist die Lösung für Flächen mit vielen Installationen und für den Bestand, verlangt aber eine Ausgleichsschicht, die tragfähig und wärmeleitend zugleich ist.

Für alle drei gilt dieselbe Reihenfolge in der Ausführung: erst Randdämmstreifen umlaufend und in voller Aufbauhöhe, dann Dämm- beziehungsweise Ausgleichsschicht, dann Rohre mit Druckprobe, dann Estrich. Die Druckprobe bleibt während des Einbaus auf dem System. Ein Rohr, das erst nach dem Estricheinbau als undicht auffällt, ist eine Öffnung in einer fertigen Platte – und die ist in jeder Bauart aufwendig, am aufwendigsten aber bei Bauart A, weil dort um das Rohr herum tragender Querschnitt fehlt.

Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Welche Bauart ist die beste?

Es gibt keine generell beste Bauart. Bauart A hat den besten Wärmeübergang und ist im Neubau Standard, Bauart B spart Aufbauhöhe und reagiert schneller, Bauart C löst das Problem vieler Leitungen im Fußboden. Entscheidend sind verfügbare Höhe, Dämmanforderung und Leitungsführung.

Warum ist der Heizestrich dicker als ein normaler schwimmender Estrich?

Nur bei Bauart A. Dort wird die Nenndicke über der Rohroberkante gemessen, weil das Rohr den tragenden Querschnitt unterbricht. Rohrdurchmesser und Befestigungshöhe kommen zur Nenndicke hinzu. Bei Bauart B und C liegt das Rohr außerhalb der Platte, dort gelten die üblichen Dicken.

Kann man bei Bauart B auf Wärmeleitbleche verzichten?

Technisch möglich, praktisch selten sinnvoll. Ohne Leitbleche wird die Wärme nur punktuell über den Rohren in den Estrich eingetragen, und es entstehen Temperaturstreifen in der Oberfläche. Je niedriger die Systemtemperatur und je höher der Wärmedurchlasswiderstand des Belags, desto deutlicher zeigt sich das.

Gilt das Aufheizprogramm für alle Bauarten gleich?

Der Ablauf ist gleich: Wartezeit, drei Tage 25 °C, dann mindestens vier Tage maximale Auslegungstemperatur. Unterschiedlich ist, wie schnell und wie weit der Estrich der Vorlauftemperatur folgt. Deshalb gehört zum Protokoll auch, ob die Anlage die vorgesehene Temperatur überhaupt liefern konnte.
