Trockensysteme für die Fußbodenheizung

Fußbodenheizung Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Ein Trockensystem ersetzt die allseitige Umhüllung des Heizrohrs durch eine mechanische Kette aus Nut, Wärmeleitblech und Trockenestrichplatte. Jedes Glied dieser Kette überträgt Wärme oder bremst sie, und jeder Luftspalt darin wirkt wie eine zusätzliche Dämmschicht. Wer das System allein über die Aufbauhöhe auswählt, erhält eine flache Konstruktion mit unklarer Flächenleistung und engen Lastgrenzen.

Was ein Trockensystem löst und was es dabei aufgibt

Trockensysteme kommen dort zum Einsatz, wo drei Randbedingungen zusammentreffen: Die Aufbauhöhe ist knapp, die Decke verträgt kein zusätzliches Gewicht, und in das Gebäude soll kein Anmachwasser mehr eingetragen werden. Alle drei Fälle sind im Bestand die Regel. Eine Holzbalkendecke trägt die Masse eines Nassestrichs häufig nicht ohne Verstärkung, und bei einer Sanierung in Abschnitten bleibt kein Raum für eine Fläche, die wochenlang nicht betreten werden darf.

Was dabei entfällt, ist mehr als Wasser. Ein Nassestrich liefert vier Eigenschaften in einem Arbeitsgang: Er umhüllt das Rohr allseitig und stellt den Wärmeübergang über den gesamten Rohrumfang her, er bildet eine monolithische lastverteilende Platte, er gleicht Unebenheiten im Einbau selbst aus, und er bringt Speichermasse mit. Im Trockensystem wird jede davon einzeln hergestellt – durch das Wärmeleitblech, die Trockenestrichlage, eine vorgeschaltete Ausgleichsschicht und die Regelung. Jede einzeln hergestellte Eigenschaft hat ihre eigene Fehlerquelle.

Daraus folgt die Reihenfolge der Entscheidung: zuerst die erforderliche Flächenleistung und die Lasten, dann die Bauweise. Umgekehrt entsteht eine Konstruktion, die in die verfügbare Höhe passt, den Wärmebedarf aber nur mit hoher Vorlauftemperatur deckt und unter dem Regalfuß nachgibt.

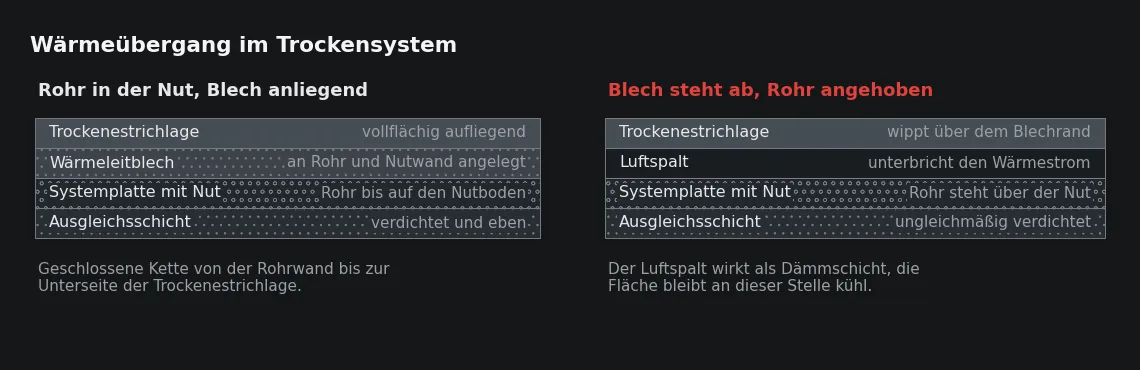

Der Weg der Wärme: Nut, Blech, Platte

Im nassen Heizestrich liegt das Rohr allseitig im Mörtel. Die Wärme tritt über den gesamten Umfang in ein Material mit vergleichsweise guter Leitfähigkeit ein, breitet sich radial aus und erreicht die Oberfläche als nahezu gleichmäßiges Temperaturfeld. Im Trockensystem berührt das Rohr nur einen Teil seines Umfangs, nämlich die Nut der Systemplatte und das darin liegende Wärmeleitblech. Das Blech nimmt die Wärme in dieser schmalen Kontaktzone auf, verteilt sie in seiner Ebene und gibt sie an die Unterseite der Trockenestrichlage weiter. Die Wärmespreizung, die im Nasssystem der Mörtel leistet, übernimmt hier ein dünnes Blech.

Deshalb entscheidet der Kontakt über die Leistung, und zwar an drei Stellen: zwischen Rohr und Blech, zwischen Blech und Nutboden, zwischen Blech und Plattenunterseite. Sitzt das Rohr nicht bis auf den Nutboden, hebt das Blech ab oder liegt die Trockenestrichlage nicht vollflächig auf, bleibt an dieser Stelle Luft stehen. Luft leitet schlecht, der Wärmestrom weicht aus und sucht den nächsten festen Weg. Die Fläche gibt bei gleicher Vorlauftemperatur weniger ab, und zwar genau dort, wo der Kontakt fehlt.

Die übliche Reaktion darauf verschärft das Problem. Wird die fehlende Leistung über eine höhere Vorlauftemperatur ausgeglichen, steigt die Temperaturdifferenz zwischen Rohrachse und Oberfläche: Über dem Rohr wird es deutlich wärmer, dazwischen bleibt es kühler. Bei Parkett und bei elastischen Belägen bleibt dieses Muster nicht rechnerisch, sondern zeichnet sich als Streifen im Fugenbild ab, weil das Material über dem Rohr anders arbeitet als daneben.

Der Kontakt ist der einzige Teil des Systems, der sich nach dem Schließen der Fläche nicht mehr beurteilen lässt. Geprüft wird er deshalb beim Einlegen: Rohr bis auf den Nutboden gedrückt, Blech an Rohr und Nutwand angelegt, Oberkante der Bleche nicht über der Oberkante der Systemplatte. Ein Blech, das übersteht, hält die Trockenestrichlage auf Abstand und erzeugt genau den Spalt, den es schließen sollte.

Aus der Praxis

Wir gehen die Rohrlage vor dem Auslegen der Abdeckung auf den Knien ab und drücken jeden Bogen einzeln nach. In den Bögen springt das Rohr am häufigsten aus der Nut, weil es dort unter Spannung steht. Bei einer Dachgeschosswohnung in Essen waren es acht Stellen auf knapp sechzig Quadratmetern – jede davon hätte später eine kühle Zone ergeben, die mit keiner Einstellung am Verteiler zu beheben gewesen wäre.

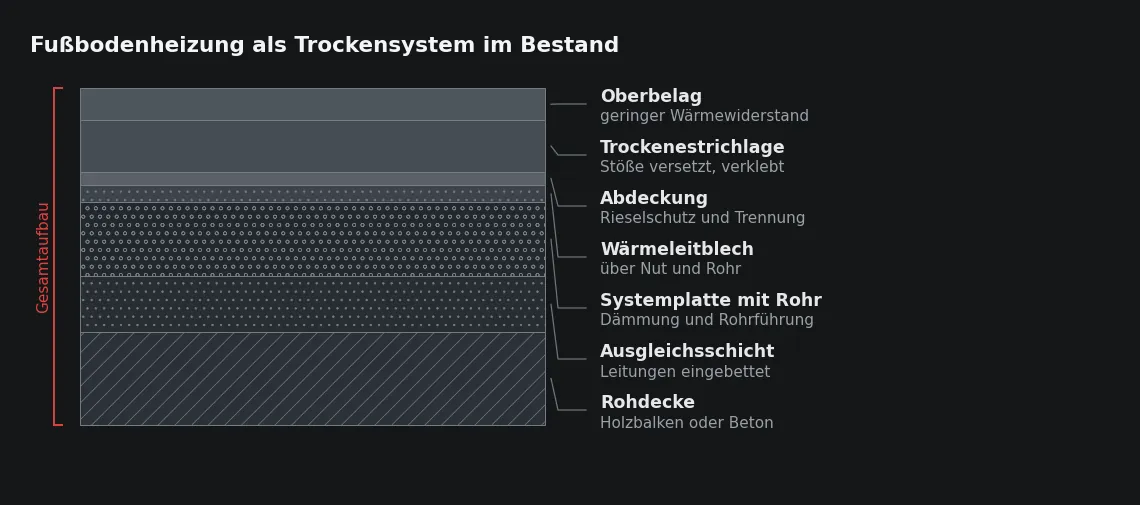

Der Aufbau von unten nach oben

Die Schichtenfolge ist kurz, und jede Schicht hat genau eine Aufgabe. Keine davon ist dick genug, um Fehler der Schicht darunter auszugleichen.

Die unterste Schicht ist die, die am häufigsten fehlt. Systemplatten haben geringe Dicke und müssen vollflächig aufliegen; auf einer Rohdecke mit Leitungen, Restmörtel und Deckenversprüngen tun sie das nicht. Bleibt der Ausgleich aus, kippeln die Platten, das Rohr verliert seine Führung, und die Trockenestrichlage erhält eine unebene Unterlage, die sie nicht überbrücken kann. Auf einer Holzbalkendecke füllt die Schüttung zugleich Hohlräume und bringt Masse für den Schallschutz; sie ist dort kein bloßer Ausgleich, sondern Teil des Schallschutzkonzepts.

• Untergrund prüfen, Höhen aufnehmen und den höchsten Leitungspunkt festlegen, weil er die Oberkante der Ausgleichsschicht bestimmt.
• Ausgleichsschicht einbringen, verdichten und eben abziehen; bei gebundenen Schüttungen die Erhärtungszeit nach Produktangabe abwarten.
• Randdämmstreifen stellen, Systemplatten im Verband verlegen und Stöße dicht schließen.
• Rohr nach Verlegeplan in die Nuten einrasten, Bleche einlegen und andrücken, Bögen und Kreuzungen einzeln kontrollieren.
• Druckprobe durchführen und den Druck bis zum Abschluss der Arbeiten halten, damit eine Beschädigung sofort auffällt.
• Abdeckung auslegen und die Trockenestrichlage mit versetzten Stößen verkleben oder verschrauben, Randfuge über die volle Höhe offen halten.

Wenig Masse, kurze Reaktionszeit, kleine Reserve

Die wärmespeichernde Masse einer Trockenkonstruktion ist klein: über dem Rohr ein Blech und eine Plattenlage statt eines Estrichquerschnitts aus mehreren Zentimetern Mörtel. Die Oberflächentemperatur folgt deshalb der Vorlauftemperatur in kurzer Zeit und fällt genauso schnell wieder ab, wenn der Kreis schließt.

Das ist kein Vorteil und kein Nachteil, sondern eine andere Betriebsgröße. Die kurze Reaktionszeit hilft in Räumen mit starker Fremdwärme, weil die Fläche nicht stundenlang nachheizt, nachdem die Sonne den Raum schon aufgewärmt hat. Sie kostet dort, wo die Fläche Schwankungen des Wärmeerzeugers dämpfen soll: Das kleine Wasser- und Masseninventar nimmt kurze Takte ungedämpft an, und die Raumtemperatur folgt ihnen. Bei Erzeugern mit Mindestlaufzeiten wird deshalb eine hydraulische Entkopplung oder eine größere durchströmte Fläche gebraucht.

Begrenzt wird die Trockenkonstruktion nicht durch ihre Masse, sondern durch den Wärmeübergang und die zulässige Oberflächentemperatur. Beide Grenzen liegen fest, unabhängig davon, wie viel Wärme der Raum verlangt. Wo der Wärmebedarf hoch ist – schwach gedämmte Außenwände, große Fensterflächen –, reicht die Fläche allein nicht aus, und ein engerer Verlegeabstand in der Randzone verschiebt die Grenze nur wenig. Diese Prüfung gehört vor die Systemwahl, nicht in die Inbetriebnahme.

Punktlasten: die eigentliche Grenze des Systems

Statisch ist die Trockenestrichlage eine dünne Biegeplatte auf einem nachgiebigen Untergrund. Dieser Untergrund ist eine Dämmstoffplatte, deren Querschnitt durch die Nuten teilweise ausgeräumt ist, und in den Nuten liegt kein tragfähiges Material, sondern ein Rohr. Eine Punktlast auf der Oberfläche wirkt damit zweifach: als Druck im Dämmstoff unter der Lasteinleitung und als Biegung in der Plattenlage darüber.

Die Kette ist kurz. Gibt der Dämmstoff unter der Last nach, verliert die Platte dort ihre Unterstützung, das Biegemoment steigt, die Zugspannung an der Plattenunterseite wächst. Bricht die Platte, dann meist über einer Nut, weil dort am wenigsten Unterstützung vorhanden ist. Vorher kündigt sich das an: Die Fläche gibt beim Betreten nach, klingt hohl, im Belag erscheint ein Abdruck oder eine offene Fuge.

• Die zulässige Punktlast ist eine Eigenschaft der Kombination aus Systemplatte und Trockenestrichlage, nicht der Platte allein; maßgebend ist die Angabe für das gesamte System.
• Lasteinleitungsstellen für Regale, Schränke und Technik gehören in den Verlegeplan, weil sie sich nur vor dem Verlegen entschärfen lassen.
• Entschärft wird örtlich: durch eine zusätzliche Plattenlage, eine druckfeste Zone ohne Rohrführung oder eine lastverteilende Unterlage unter dem Fuß.
• Nichttragende Trennwände auf dem Aufbau wirken als Linienlast und brauchen eine durchgehende Unterstützung, sonst zeichnet sich der Wandfuß als Setzung im Belag ab.
• Rollende Lasten aus Hubwagen und Rollstühlen belasten die Fläche wiederholt an wechselnden Stellen und sind kritischer als eine einmalig aufgestellte Last gleicher Größe.
• Befestigungen im Boden treffen im Trockensystem Rohr oder Blech; die Bohrpunkte werden aus dem Verlegeplan gewählt, und dieser Plan gehört an einen Ort im Gebäude, an dem er wiedergefunden wird.

Die Instandsetzung ist der Grund, warum diese Grenze genau eingehalten wird. Eine gebrochene Plattenlage lässt sich nicht von unten unterstützen und nicht durch Verfüllen ertüchtigen. Sie wird geöffnet, die Systemplatte darunter beurteilt und getauscht, die Fläche mit versetzten Stößen neu geschlossen. Liegt darüber ein verklebter Belag, endet der Eingriff nicht an der Plattenkante.

Belagswahl und Zustand der Fläche bei der Übergabe

Der Belag ist das letzte Glied der Wärmekette und im Trockensystem das empfindlichste, weil die Kette vor ihm länger ist als im Nassestrich. Jeder zusätzliche Wärmedurchlasswiderstand über der Plattenlage wird durch eine höhere Vorlauftemperatur ausgeglichen, und damit wächst erneut die Temperaturspreizung an der Oberfläche. Ein dicker Belag auf weicher Unterlage kann eine sauber ausgeführte Trockenkonstruktion rechnerisch unbrauchbar machen.

Hinzu kommt die mechanische Seite. Die Plattenlage ist aus einzelnen Elementen zusammengesetzt, und jeder Stoß ist eine mögliche Bewegungsstelle. Bei Keramik und Naturstein schlägt eine Bewegung im Stoß unmittelbar in die Belagsfuge durch; steife, versetzt verlegte und nach Systemangabe verbundene Lagen sind Voraussetzung, große Formate die kritischste Kombination. Bei elastischen Belägen zeichnen sich Stöße, Schraubenköpfe und Spachtelgrate durch, weil der Belag dünn ist; die Fläche wird deshalb vollflächig gespachtelt. Bei Parkett tritt die Feuchteempfindlichkeit der Plattenwerkstoffe hinzu, die auch wasserhaltige Klebstoffe und Spachtelmassen betrifft.

Die Übergabe folgt einer anderen Logik als beim Nassestrich. Eine Restfeuchtemessung im Estrich entfällt, weil kein Anmachwasser eingebracht wurde; an ihre Stelle treten die Prüfung der Ebenheit, der Nachweis der Plattenverbindung und ein vollständiger Temperaturdurchlauf der Anlage. Das erste Aufheizen entfällt also nicht, es verfolgt einen anderen Zweck: Es prüft die Anlage und macht Stellen ohne Wärmeübergang sichtbar, solange noch kein Belag darüber liegt.

Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Wie viel Aufbauhöhe braucht ein Trockensystem wirklich?

Die Höhe setzt sich aus Ausgleichsschicht, Systemplatte mit Rohr, Plattenlage und Belag zusammen. Der Gewinn gegenüber dem Nassestrich entsteht vor allem dadurch, dass Dämmebene und Rohrführung in einem Bauteil zusammenfallen. Unterschätzt wird die Ausgleichsschicht, deren Höhe nicht das System bestimmt, sondern der höchste Punkt der Rohdecke.

Sind Fliesen auf einem Trockensystem möglich?

Ja, wenn die Plattenlage nach Systemangabe steif genug ausgeführt ist und die Stöße nicht als Bewegungsstellen in den Belag durchschlagen. Kritisch sind große Formate und geringe Plattendicken. Hinzu kommt die Ebenheit, weil sich eine Abweichung unter großen Formaten nicht mehr ausgleichen lässt.

Ist die Fläche nach dem Verlegen sofort nutzbar?

Der Zeitgewinn liegt nicht im Aufheizen, sondern im Wegfall von Erhärtung und Restfeuchtetrocknung. Die Anlage braucht dennoch eine Inbetriebnahme mit vollständigem Temperaturdurchlauf, Klebstoffe und Spachtelmassen ihre Zeit nach Produktangabe.

Was passiert bei einem Rohrschaden im Trockensystem?

Die Ortung ist einfacher, weil Verlegeplan und Plattenraster bekannt sind und die Fläche ohne Stemmen geöffnet werden kann. Das Problem ist das Wasser: Schüttung und gipsgebundene Plattenwerkstoffe nehmen es auf und verlieren Festigkeit. Betroffene Platten werden ersetzt statt getrocknet.
