Wärmedurchlasswiderstand des Bodenbelags
Bei einer Fußbodenheizung liegt der Oberbelag genau dort, wo die Wärme den Raum erreichen soll. Er ist damit Teil des Heizsystems, auch wenn er in der Bemusterung wie eine reine Gestaltungsfrage behandelt wird. Der Wärmedurchlasswiderstand beschreibt, wie stark er dabei bremst. Ein Zehntel mehr oder weniger entscheidet darüber, mit welcher Vorlauftemperatur die Anlage fahren muss – und ob sie das überhaupt kann.
Was der Wärmedurchlasswiderstand beschreibt
Der Wärmedurchlasswiderstand R ist das Verhältnis von Schichtdicke zu Wärmeleitfähigkeit, angegeben in Quadratmeter mal Kelvin je Watt. Er sagt, welche Temperaturdifferenz über eine Schicht nötig ist, um eine bestimmte Wärmestromdichte hindurchzuschicken. Je höher R, desto mehr Temperaturgefälle braucht dieselbe Wärmemenge.
Eine Schicht kann auf zwei Wegen dämmen: über ihre Dicke oder über ihr Material. Zehn Millimeter Feinsteinzeug leiten Wärme rund fünf- bis siebenmal besser als zehn Millimeter Eichenholz, und ein Teppich mit Schaumrücken schlägt beide um Größenordnungen. Deshalb lässt sich aus der Belagsdicke allein nichts ableiten – ein dicker Naturstein ist thermisch harmloser als ein dünner textiler Belag.
Hier steckt auch die Ursache für ein verbreitetes Missverständnis. Ein Belag mit hohem Wärmedurchlasswiderstand fühlt sich unter dem Fuß warm an, weil er der Fußsohle nur langsam Wärme entzieht – genau deshalb wirkt Teppich behaglich und Stein kühl. Für die Fußbodenheizung gilt das Gegenteil: Derselbe Belag, der sich warm anfühlt, bremst den Wärmestrom aus der Fläche. Der subjektive Eindruck und die heiztechnische Eignung laufen also gegeneinander, und das führt in Bemusterungen regelmäßig zu falschen Schlüssen.
Wichtig ist außerdem, wo dieser Widerstand im System sitzt. Zwischen der Estrichoberfläche und der Raumluft steht neben dem Belag noch der Wärmeübergang an der Bodenoberfläche selbst. Für Fußbodenheizungen wird dafür ein Wärmeübergangskoeffizient von rund 10,8 W/(m²K) angesetzt, was einem Übergangswiderstand von etwa 0,09 m²K/W entspricht. Ein Belag mit einem Widerstand von 0,15 m²K/W ist damit mehr als doppelt so bremsend wie der gesamte Übergang an die Raumluft. Das ordnet die Größenordnung ein: Es geht hier nicht um eine Nebengröße.
Der Wert 0,15 und was er tatsächlich bedeutet
In der Auslegungspraxis von Fußbodenheizungen wird ein Wärmedurchlasswiderstand des Oberbelags von 0,15 m²K/W als Obergrenze angesetzt. Dieser Wert ist keine physikalische Grenze und keine Vorschrift im Sinne eines Verbots. Er ist die Annahme, mit der Systemauslegung, Kennlinien und Leistungsdiagramme arbeiten, wenn der Belag zum Zeitpunkt der Berechnung noch nicht feststeht.
Daraus folgt ein Missverständnis, das in Planungsrunden regelmäßig auftaucht: Ein Belag mit R = 0,15 ist nicht der Normalfall, sondern der ungünstigste noch eingeplante Fall. Wer eine Anlage auf 0,15 auslegt und anschließend Fliesen verlegt, hat eine Reserve. Wer auf einen realen Fliesenwert auslegt und später Teppich verlegt, hat keine – und das fällt erst im ersten kalten Winter auf.
Steht der Belag früh fest, kann und sollte mit seinem tatsächlichen Wert gerechnet werden. Das führt bei Fliesen zu deutlich niedrigeren Vorlauftemperaturen, was bei Wärmepumpen unmittelbar auf die Jahresarbeitszahl durchschlägt. Die Belagsentscheidung gehört damit nicht in die Ausbauphase, sondern in die Phase, in der die Heizlast gerechnet wird.
Was ein Zehntel an Temperatur kostet

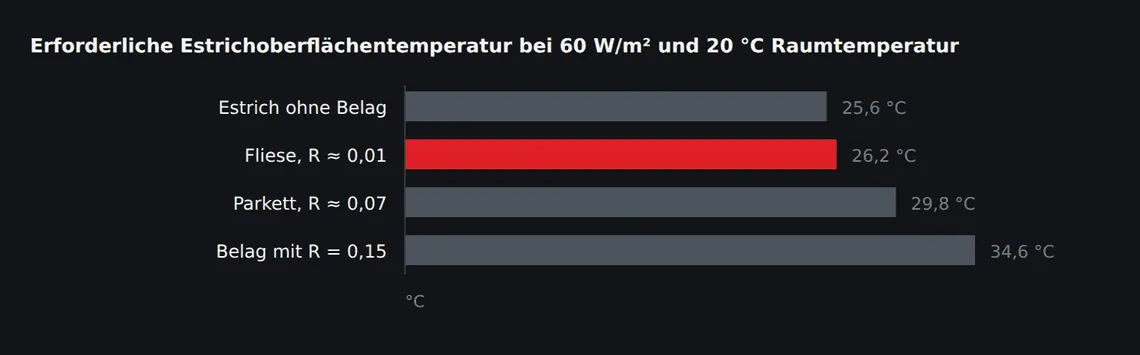

Der Zusammenhang lässt sich in einer einfachen Rechnung greifbar machen. Angenommen, ein Raum mit 20 °C Raumtemperatur soll 60 W/m² aus dem Boden erhalten. Die Wärme muss vom Estrich durch den Belag und von dort an die Raumluft. Der Übergang an die Luft kostet dabei rund 5,5 K Übertemperatur, unabhängig vom Belag. Alles, was der Belag zusätzlich an Widerstand mitbringt, kommt oben drauf.
Die Zahlen zeigen zweierlei. Erstens ist der Sprung von Fliese zu Parkett größer als der Unterschied zwischen nacktem Estrich und Fliese – Keramik ist thermisch fast durchsichtig. Zweitens landet der Grenzfall mit R = 0,15 bei einer Estrichtemperatur, die deutlich über dem liegt, was an der begehbaren Oberfläche zulässig wäre. Genau deshalb ist dieser Belag bei hoher Heizlast nicht mehr sinnvoll: Nicht die Anlage gibt auf, sondern die Temperaturgrenze an der Oberfläche.

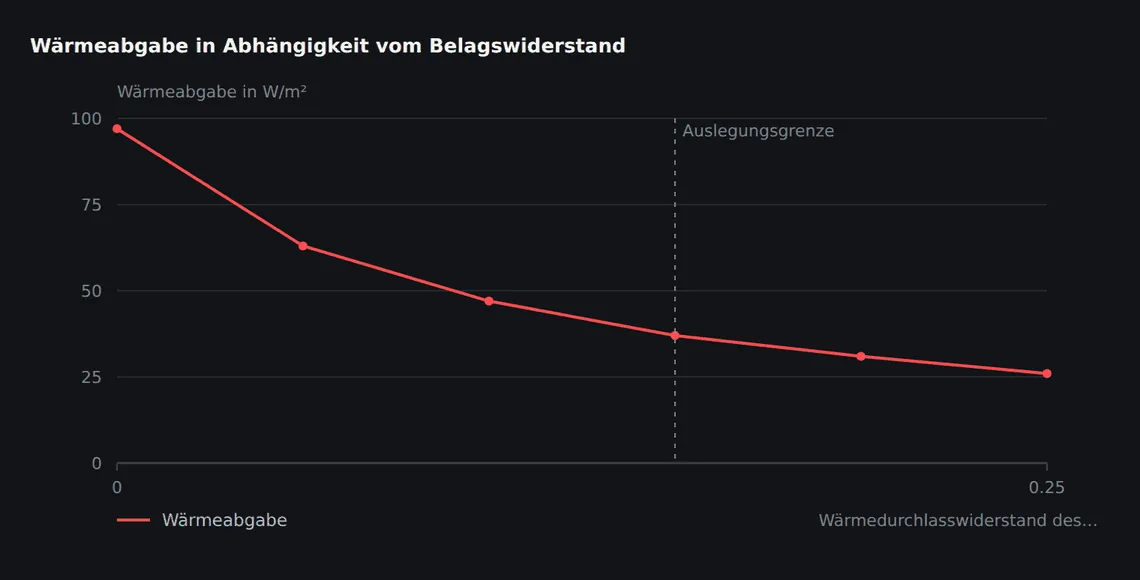

Umgekehrt betrachtet: Fährt man die Anlage mit unveränderter Einstellung und tauscht nur den Belag, sinkt die Wärmeabgabe.
Nicht der Belag zählt, sondern der Aufbau über dem Estrich
Der Wert, der in die Rechnung gehört, ist der Widerstand aller Schichten oberhalb der Estrichoberfläche. Das ist bei geklebten Belägen fast immer der Belag selbst, weil Grundierung, Spachtelmasse und Kleberbett zusammen im Hundertstelbereich liegen und praktisch nicht ins Gewicht fallen. Bei schwimmenden Aufbauten sieht es anders aus: Dort liegt unter dem sichtbaren Belag eine Trittschall- oder Ausgleichsunterlage, und die ist konstruktiv nichts anderes als eine Dämmschicht.
| Schicht | Größenordnung des Widerstands | Beitrag zum Gesamtwert |
|---|---|---|
| Grundierung und Spachtelung | wenige Tausendstel | vernachlässigbar |
| Keramik und Feinsteinzeug | rund ein Hundertstel | vernachlässigbar |
| Elastischer Belag, LVT, Linoleum | ein bis zwei Hundertstel | gering |
| Parkett, geklebt, 10 bis 15 mm | einige Hundertstel | spürbar, aber planbar |
| Trittschallunterlage unter schwimmendem Belag | einige Hundertstel bis über ein Zehntel | oft größer als der Belag darüber |
| Textiler Belag mit Schaum- oder Filzrücken | bis in den Bereich der Auslegungsgrenze | kann allein den Wert ausschöpfen |
Die genauen Werte stehen im Produktdatenblatt und schwanken innerhalb einer Gattung erheblich. Für die Auslegung zählt das konkrete Produkt, nicht die Gruppe.
Die praktische Konsequenz betrifft vor allem schwimmend verlegte Holz- und Laminatböden. Der Belag selbst ist oft unkritisch, die Unterlage macht den Unterschied. Für Flächenheizungen ausgewiesene Unterlagen sind bewusst dünn und dicht ausgeführt – sie sollen Unebenheiten und Trittschall abfangen, ohne zu dämmen. Eine Standardunterlage aus dem Baumarkt tut das Gegenteil.
Häufiger Planungsfehler
Die Heizlast wird für alle Räume mit demselben Belagswiderstand gerechnet, und erst im Ausbau entscheidet sich, dass Schlafzimmer und Ankleide textilen Belag bekommen. Die Rohrabstände liegen dann längst im Estrich. Wir fragen die Belagsart deshalb vor dem Verlegen der Rohrebene ab – nicht, weil wir sie für den Estrich bräuchten, sondern weil danach der Verlegeabstand nicht mehr änderbar ist.
Wenn der Wert zu hoch ist: die Stellschrauben
Steht ein Belag mit hohem Widerstand fest, bleiben drei Wege, und sie haben unterschiedliche Kosten.
- Engerer Verlegeabstand der Rohre. Die wirksamste Maßnahme, weil sie die Estrichoberfläche gleichmäßiger und bei gleicher Vorlauftemperatur wärmer macht. Sie muss vor dem Estricheinbau entschieden sein und erhöht die Rohrlänge je Quadratmeter, also auch den Druckverlust im Kreis.
- Höhere Vorlauftemperatur. Technisch einfach, energetisch teuer. Bei Brennwertgeräten kostet es Effizienz, bei Wärmepumpen überproportional viel, weil die Arbeitszahl mit jedem Kelvin Vorlauf sinkt. Außerdem ist die Grenze der zulässigen Oberflächentemperatur damit nicht umgangen.
- Geringere Überdeckung über dem Rohr. Bringt wenig und schafft neue Probleme: Die Mindestüberdeckung sichert die Tragfähigkeit der Estrichplatte über dem Rohr und die gleichmäßige Temperaturverteilung an der Oberfläche. Wer sie unterschreitet, bekommt Risse über den Rohrreihen und ein streifiges Temperaturbild.
Die vierte Möglichkeit ist die naheliegendste und wird am seltensten genutzt: den Belag wechseln. Wenn in einem Raum mit hoher Heizlast – große Fensterflächen, Anteil Außenwand, erdberührter Boden – ein stark dämmender Belag geplant ist, ist die Diskussion über Rohrabstände und Vorlauftemperaturen oft die teurere Lösung als die Entscheidung für einen thermisch durchlässigeren Belag in genau diesem Raum.
Der Belagswechsel im Bestand
Der häufigste Fall, in dem der Wärmedurchlasswiderstand unangenehm auffällt, ist kein Neubaufall. Es ist die Sanierung: In einer zwanzig Jahre alten Wohnung mit Fliesenboden und Fußbodenheizung wird der Belag gegen Teppich oder einen schwimmend verlegten Holzboden mit Unterlage getauscht. Die Anlage bleibt, die Einstellung bleibt, der Raum wird kälter. Weil die Veränderung schleichend über eine Heizperiode auffällt, wird die Ursache fast nie beim Belag gesucht.
Die Beurteilung ist in diesen Fällen unaufwendig: Man vergleicht den Widerstand des alten und des neuen Aufbaus. Liegt die Differenz im Bereich von einem Zehntel, ist der Leistungsverlust erheblich und über die Regelung nur teilweise auszugleichen, weil im Bestand meist eine feste Heizkurve und ein System mit begrenzter Vorlauftemperatur vorliegen. Wer im Bestand den Belag tauscht und dabei von Keramik auf einen dämmenden Aufbau geht, sollte das vor der Bestellung durchrechnen und nicht nachher.
Umgekehrt gilt dasselbe als Chance. Der Wechsel von einem alten textilen Belag auf Feinsteinzeug senkt die nötige Vorlauftemperatur spürbar. Bei einer geplanten Umstellung von Gas- auf Wärmepumpenbetrieb ist das einer der wenigen Eingriffe im Fußboden, der sich energetisch unmittelbar rechnet – und er ist ohne Eingriff in die Estrichkonstruktion machbar.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Was bedeutet R ≤ 0,15 m²K/W genau?
Es ist die Obergrenze des Belagswiderstands, mit der die Auslegung einer Fußbodenheizung üblicherweise arbeitet, solange der Belag noch nicht feststeht. Sie ist keine Verbotsgrenze, sondern die ungünstigste eingeplante Annahme. Steht der Belag fest, wird mit seinem tatsächlichen Wert gerechnet.
Woher bekomme ich den Wert für einen konkreten Belag?
Aus dem Produktdatenblatt des Herstellers. Innerhalb einer Belagsgattung schwanken die Werte erheblich, besonders bei textilen Belägen und bei Unterlagen für schwimmende Verlegung. Ein Gattungswert aus einer Tabelle taugt für die Vorabschätzung, nicht für die Auslegung.
Zählt die Spachtelmasse mit?
Rechnerisch ja, praktisch kaum. Zementäre Spachtelmassen und Kleberbetten leiten Wärme gut und liegen zusammen im Bereich weniger Tausendstel. Relevant wird eine Ausgleichsschicht erst, wenn sie dick und leicht ist – etwa bei einem Leichtausgleich.
Kann man einen zu dämmenden Belag über die Regelung ausgleichen?
Nur begrenzt. Eine höhere Vorlauftemperatur schafft mehr Leistung, stößt aber an die zulässige Oberflächentemperatur und verschlechtert die Effizienz, bei Wärmepumpen deutlich. Der wirksamere Hebel ist der Rohrabstand – und der ist nach dem Estricheinbau nicht mehr verfügbar.
