Oberflächentemperaturen und Temperaturgrenzen
Bei Fußbodenheizungen kursieren mehrere Temperaturwerte nebeneinander, und sie werden regelmäßig durcheinandergebracht. Die 29 °C der Aufenthaltszone, die 55 °C beim Aufheizen und die Vorlauftemperatur der Anlage beschreiben drei verschiedene Dinge an drei verschiedenen Orten. Erst wenn man sie auseinanderhält, lässt sich beurteilen, ob eine Anlage korrekt gefahren wird und wo die eigentliche Grenze liegt.
Drei Grenzen, die nicht dasselbe sind
Die Wärme legt einen Weg zurück: vom Heizwasser über die Rohrwandung in den Estrich, durch die Estrichüberdeckung an dessen Oberfläche, durch den Belag an die begehbare Oberfläche und von dort an den Raum. Auf diesem Weg fällt die Temperatur, und an drei Stellen gibt es Grenzen, die aus völlig unterschiedlichen Gründen bestehen.
| Ort | Grenze kommt aus | Gilt wann |
|---|---|---|
| Begehbare Oberfläche | Behaglichkeit und Nutzung | im dauernden Betrieb |
| Estrichoberfläche unter dem Belag | Vorgabe des Belags- und Klebstoffherstellers | im dauernden Betrieb |
| Estrichquerschnitt und Vorlauf | Bindemittel des Estrichs und Systemtechnik | im Betrieb und beim Aufheizen, mit unterschiedlichen Werten |
Die drei Grenzen können unabhängig voneinander maßgebend werden. Maßgebend ist immer die niedrigste.
Der häufigste Denkfehler besteht darin, von der Vorlauftemperatur auf die Oberflächentemperatur zu schließen. Zwischen beiden liegen Rohrabstand, Estrichüberdeckung und Belagswiderstand. Zwei Anlagen mit derselben Vorlauftemperatur können an der Oberfläche mehrere Kelvin auseinanderliegen. Eine Anlage, die mit 35 °C Vorlauf fährt, ist nicht automatisch unbedenklich, und eine mit 45 °C ist nicht automatisch zu heiß.
Die Grenze an der begehbaren Oberfläche

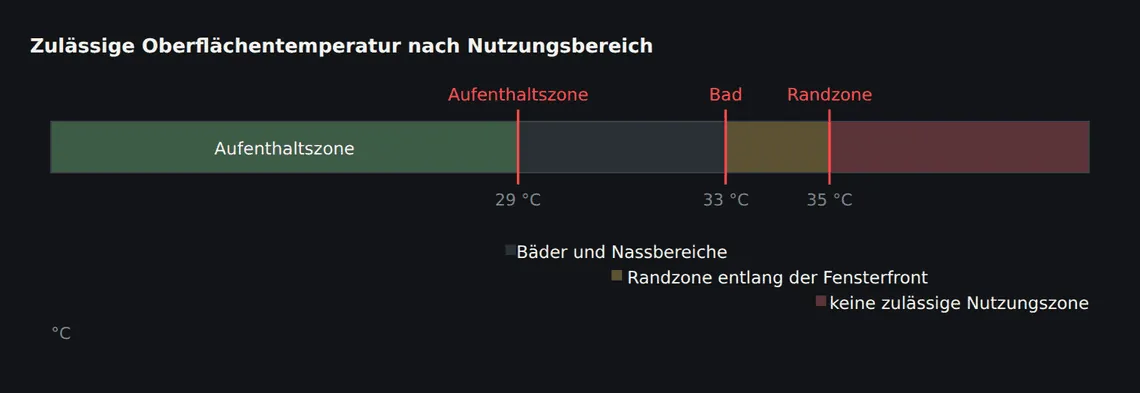

Für den Menschen ist nicht die Wärmemenge das Problem, sondern die Temperatur unter der Fußsohle. Die Hautdurchblutung reagiert auf Bodenkontakt empfindlich, und dauerhafter Kontakt mit einem deutlich über Körpertemperatur liegenden Untergrund wird nicht nur unbehaglich, sondern belastend. Daraus ergeben sich die bekannten Werte, und sie sind nach Nutzung gestaffelt.
Der höhere Wert im Bad hat einen einfachen Grund: Dort wird barfuß und kurzzeitig gegangen, und die Nutzung verlangt eine wärmere Fläche. In der Randzone entlang einer Fensterfront hält sich niemand dauerhaft auf, deshalb liegt die Grenze dort noch höher. Sie gilt aber nur für diesen Streifen und rechtfertigt nicht, den ganzen Raum wärmer zu fahren.
Zu beachten ist, dass die Oberflächentemperatur über die Fläche nicht konstant ist. Über den Rohrreihen ist der Boden wärmer als dazwischen, und am Kreisanfang wärmer als am Kreisende. Die Auslegung arbeitet mit einer mittleren Oberflächentemperatur; gemessen wird an einer beliebigen Stelle aber ein lokaler Wert. Wer mit dem Infrarotthermometer über eine Fläche fährt und über einer Rohrreihe 30 °C findet, hat deshalb noch keinen Mangel gefunden – wohl aber einen Hinweis darauf, dass Überdeckung oder Rohrabstand die Wärme nicht ausreichend verteilen.
Diese Werte sind keine Komfortempfehlung, sondern eine Auslegungsgröße. Sie begrenzen die Wärmemenge, die eine Fußbodenheizung überhaupt in einen Raum bringen kann. In der Aufenthaltszone liegt die maximale Wärmeabgabe bei üblicher Raumtemperatur damit in der Größenordnung von rund 100 W/m². Wenn die Heizlast eines Raums darüber liegt, hilft keine Regelung und keine höhere Vorlauftemperatur – dann reicht die Fläche nicht, und es braucht eine zusätzliche Heizfläche.
Was der Belag zulässt
Neben der Nutzungsgrenze steht die Materialgrenze des Belags, und sie kann niedriger liegen. Belags- und Klebstoffhersteller nennen eine höchstzulässige Temperatur, die sich je nach Produkt auf die Estrichoberfläche oder auf die Belagsoberfläche bezieht – dieser Bezugspunkt ist beim Lesen des Datenblatts wichtiger als die Zahl selbst.
Bei Holzböden ist die Temperatur selten die eigentliche Belastung. Kritisch ist das Zusammenwirken von Wärme und trockener Raumluft: Ein Parkett bei 27 °C Oberflächentemperatur in einem Raum mit 50 Prozent relativer Feuchte verhält sich völlig anders als dasselbe Parkett bei 27 °C und 25 Prozent. Die Temperaturgrenze allein sagt hier wenig aus.
Bei elastischen Belägen und Klebstoffen ist die Temperatur direkter wirksam. Klebstoffe verlieren bei dauerhaft erhöhter Temperatur Scherfestigkeit; einige elastische Beläge reagieren mit Verfärbung oder Maßänderung. Deshalb ist die Freigabe des Klebstoffs für Flächenheizung keine Formsache, sondern die Aussage, dass er bei den zu erwartenden Dauertemperaturen belastbar bleibt.
Was der Estrich zulässt
Zementgebundener Estrich ist gegenüber den Temperaturen einer Fußbodenheizung unempfindlich. Sein Bindemittel ist hydraulisch erhärtet und verliert bei den hier auftretenden Werten weder Festigkeit noch Gefüge. Die Grenze beim Zementestrich ist nicht die Temperatur an sich, sondern der Zeitpunkt: Wird ein junger Estrich zu früh und zu schnell aufgeheizt, trocknet er einseitig von oben aus und schwindet ungleichmäßig.
Bei calciumsulfatgebundenen Estrichen liegt die Sache anders. Das Bindemittel enthält chemisch gebundenes Kristallwasser. Wird der Estrich dauerhaft zu warm, gibt er dieses Wasser ab, und das Gefüge verliert an Festigkeit – ein Vorgang, der sich nicht zurückdrehen lässt. Die zulässige Dauertemperatur nennt der Hersteller des Estrichs beziehungsweise der Werkmörtel; sie ist bei diesen Estrichen eine echte Materialgrenze und keine Komfortfrage.

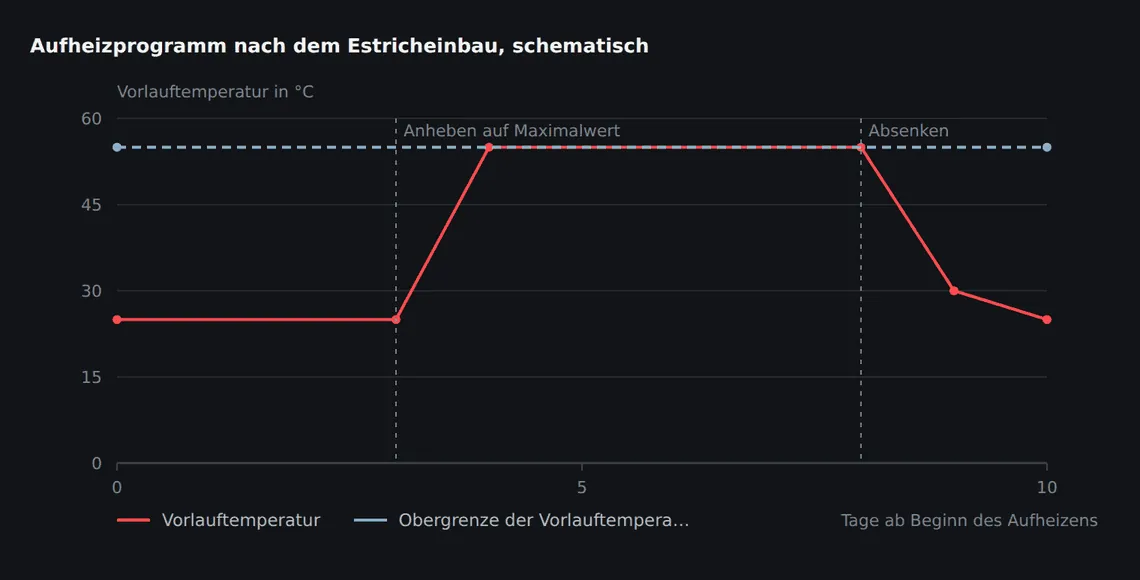

Getrennt davon steht das Aufheizen nach dem Einbau. Dort sind höhere Temperaturen ausdrücklich vorgesehen, weil sie einem anderen Zweck dienen: Das Funktionsheizen weist nach, dass die Konstruktion die thermische Beanspruchung ohne Schaden übersteht, das Belegreifheizen treibt Restfeuchte aus. Beide laufen nach einem Programm, nicht nach Gefühl.
Der Startzeitpunkt hängt vom Bindemittel ab: Zementestriche werden deutlich später aufgeheizt als calciumsulfatgebundene, weil sie länger brauchen, bis die Festigkeitsentwicklung so weit fortgeschritten ist, dass die thermische Beanspruchung unkritisch bleibt. Wichtig ist außerdem, dass das Funktionsheizen die Belegreife nicht herstellt. Es ist ein Nachweis über die Konstruktion, kein Trocknungsprogramm.
Was passiert, wenn man darüber geht
Die Folgen einer Temperaturüberschreitung zeigen sich selten sofort und fast nie dort, wo man sie erwartet.
- Am Belag zuerst. Holz schwindet stärker, Fugen öffnen sich, bei geklebtem Parkett kann die Klebefuge überlastet werden. Elastische Beläge können sich verfärben oder Maßänderungen zeigen; Klebstoffe verlieren Scherfestigkeit und der Belag beginnt an Stößen und Rändern zu wandern.
- An der Estrichplatte. Jedes zusätzliche Kelvin Temperaturhub vergrößert die Längenänderung der Platte. Randdämmstreifen und Bewegungsfugen müssen diese Bewegung aufnehmen können. Wo sie es nicht können, entsteht Zwang, und der endet als Riss oder als aufgeschobene Randreihe im Belag.
- Am calciumsulfatgebundenen Estrich. Dauerhaft überhöhte Temperaturen entziehen dem Bindemittel Kristallwasser. Die Folge ist ein Festigkeitsverlust, der sich als weiche oder mürbe Zone im oberen Querschnitt bemerkbar macht und nicht reversibel ist.
- An der Nutzung. Oberhalb der Behaglichkeitsgrenze wird der Boden als unangenehm heiß empfunden. Nutzer reagieren darauf, indem sie die Einzelraumregelung herunterdrehen und dafür lüften – die Anlage arbeitet dann dauerhaft gegen die Nutzung.
Aus der Ausführung
Der Fall, den wir am häufigsten sehen, ist keine falsch eingestellte Heizkurve, sondern eine fehlende Temperaturbegrenzung im Vorlauf. Wo ein Wärmeerzeuger mit hoher Vorlauftemperatur arbeitet – Fernwärme, alter Kessel, Heizkreise gemischt mit Heizkörpern – kann bei einem Reglerfehler die volle Vorlauftemperatur in den Estrich laufen. Ein Sicherheitstemperaturbegrenzer verhindert genau das und gehört an jede Fußbodenheizung an einem solchen Erzeuger.
Wie die Grenze eingehalten wird
Die Temperaturgrenze wird auf drei Ebenen gesichert, und sie bauen aufeinander auf. Die erste ist die Auslegung. Rohrabstand, Belagswiderstand und Heizlast werden so aufeinander abgestimmt, dass die nötige Wärmemenge bei einer Oberflächentemperatur unterhalb der Grenze übertragen wird. Wenn das rechnerisch nicht aufgeht, ist es eine Planungsaufgabe und keine Einstellungsfrage – dann ist die Fläche zu klein oder der Belag zu dämmend.
Die zweite Ebene ist die Regelung. Die Heizkurve begrenzt die Vorlauftemperatur in Abhängigkeit von der Außentemperatur, die Einzelraumregelung schaltet den einzelnen Kreis ab, wenn der Raum seine Solltemperatur erreicht hat. Beides zusammen sorgt dafür, dass die Auslegungstemperatur nur an den wenigen kältesten Tagen im Jahr überhaupt gefahren wird.
Die dritte Ebene ist die Begrenzung im Fehlerfall. Ein Rücklauftemperaturbegrenzer oder ein Sicherheitstemperaturbegrenzer schneidet die Temperatur unabhängig von der Regelung ab. Das ist kein Komfortbauteil, sondern der Schutz der Konstruktion gegen genau die Fälle, in denen etwas anderes nicht funktioniert.
Für die Bauleitung lässt sich das auf eine einfache Frage verdichten: Ist irgendwo dokumentiert, mit welcher maximalen Vorlauftemperatur diese Anlage betrieben wird, und ist diese Temperatur mit dem Estrichaufbau und dem geplanten Belag abgeglichen? Wenn die Antwort ja lautet, ist der Punkt erledigt. Wenn nicht, gehört er geklärt, bevor die Rohrebene im Estrich verschwindet.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Warum gelten 29 °C in der Aufenthaltszone?
Der Wert kommt aus der Behaglichkeit: Dauerhafter Fußkontakt mit einer deutlich wärmeren Fläche wird als unangenehm und auf Dauer als belastend empfunden. In Bädern und in Randzonen entlang von Fensterfronten liegen die Werte höher, weil dort kurzzeitig oder barfuß gegangen wird.
Ist eine Vorlauftemperatur von 45 °C zu hoch?
Das lässt sich ohne den Aufbau nicht beantworten. Zwischen Vorlauf und Oberfläche liegen Rohrabstand, Estrichüberdeckung und Belagswiderstand. Maßgebend ist die Temperatur an der begehbaren Oberfläche, nicht die im Rohr.
Verträgt Calciumsulfatestrich eine Fußbodenheizung?
Ja, er wird sogar häufig dafür eingesetzt, weil er sich gut fließfähig verarbeiten lässt und das Rohr dicht umschließt. Er hat aber eine echte Temperaturobergrenze, weil das Bindemittel Kristallwasser enthält. Die zulässige Dauertemperatur gibt der Hersteller an und sie ist einzuhalten.
Kann man die Fußbodenheizung zum Bautrocknen nutzen?
Nicht frei. Das Belegreifheizen folgt einem Programm mit definierten Temperaturstufen und dient dem Estrich. Ein Dauerbetrieb mit hoher Vorlauftemperatur zum Trocknen anderer Gewerke belastet die Konstruktion und trocknet den Estrich einseitig aus.
