Großformatige Fliesen auf Zementestrich
Mit der Kantenlänge einer Fliese wächst nicht nur ihr Gewicht, sondern auch die Empfindlichkeit des gesamten Aufbaus. Eine Welle im Estrich, die bei 30 mal 30 Zentimeter unauffällig bleibt, erzeugt bei einem Meter Kantenlänge einen sichtbaren Höhenversatz zwischen zwei Platten. Gleichzeitig sinkt die Fähigkeit des Belags, Verformungen des Untergrunds mitzumachen. Beides verschärft die Anforderungen an Untergrund, Kleberbett und Fugenplan.
Ab wann ein Format groß ist
Eine exakte Grenze gibt es nicht, fachlich beginnt der Bereich der Großformate etwa bei einer Kantenlänge von 60 Zentimetern oder einer Fläche von mehr als einem Drittel Quadratmeter. Ab dort ändern sich die Verlegeregeln spürbar. Der heute übliche Bereich reicht weit darüber hinaus: Platten mit drei Metern Länge und wenigen Millimetern Dicke sind im Objektbau keine Ausnahme mehr.
Zwei Effekte treiben die Anforderung. Erstens ist eine große Platte in sich starr. Sie kann einer Unebenheit des Untergrunds nicht folgen, sondern liegt darüber und bildet einen Hohlraum oder kippt über einen Buckel. Zweitens wächst mit der Kantenlänge der Weg, den eine Längenänderung des Untergrunds zurücklegen muss, bevor sie an der Plattenkante ankommt. Die Schubkräfte im Kleberbett nehmen zu, und zwar zu den Rändern hin am stärksten.
Dünnformatige, großflächige Platten haben zusätzlich ein Handlingsproblem. Sie sind biegsam, solange sie hochkant getragen werden, und brechen bei falschem Absetzen. Für das Einlegen in das Mörtelbett werden Traggestelle mit Saugern eingesetzt, und die Fläche muss frei zugänglich sein. Das ist kein Detail, sondern bestimmt, wann in der Bauablaufplanung verlegt werden kann.
Ebenheit: Normalanforderung reicht nicht
Die Ebenheit des Untergrunds ist die wichtigste Einzelgröße. Für flächenfertige Böden gelten als Normalanforderung 4 mm bei einem Meter Messpunktabstand und 10 mm bei vier Metern. Diese Werte beschreiben einen Boden, der mit üblichen Formaten sauber belegt werden kann. Bei einer Platte von 120 Zentimetern Länge bedeutet ein zulässiges Stichmaß von 4 mm im Meterbereich aber, dass zwei benachbarte Platten an der gemeinsamen Kante mehrere Millimeter versetzt stehen können – sichtbar, fühlbar und bei Streiflicht auffällig.
| Messpunktabstand | Normalanforderung | Erhöhte Anforderung |
|---|---|---|
| 0,1 m | 2 mm | 1 mm |
| 1 m | 4 mm | 3 mm |
| 4 m | 10 mm | 9 mm |
| 10 m | 12 mm | 12 mm |
| 15 m | 15 mm | 15 mm |
Die erhöhten Anforderungen gelten nur, wenn sie vereinbart sind. Bei Großformaten sind sie technisch die passende Wahl und werden deshalb bereits mit der Estrichfläche festgelegt, nicht erst bei der Verlegung des Belags.
Wichtig ist die Betrachtung im Nahbereich. Die Grenzwerte wachsen mit dem Messpunktabstand deutlich langsamer als der Abstand selbst, das heißt: Über zehn Meter ist eine Fläche fast immer unkritisch, im Bereich von einem bis vier Metern entscheidet sich alles. Genau dort liegt die Kantenlänge einer Großformatplatte.
Praktisch heißt das: Vor der Verlegung wird mit der Vier-Meter-Latte und zusätzlich mit einer Zwei-Meter-Latte in mehreren Richtungen gemessen, auch über Feldgrenzen und Scheinfugen hinweg. Wo die Werte nicht passen, wird gespachtelt – flächig, nicht punktuell. Eine punktuelle Ausbesserung erzeugt eine neue Stufe am Rand der Reparaturstelle.
Der Estrich verformt sich – auch nach dem Belegen
Ein Zementestrich schwindet beim Trocknen. Weil er nach oben austrocknet und nach unten durch die Trennlage abgeschlossen ist, schwindet er oben stärker als unten. Die Platte wölbt sich an Rändern und Fugen nach oben – die Schüsselung. Bei ausreichendem Eigengewicht und rechtzeitiger Belegung bleibt das im Zehntelmillimeterbereich, bei dünnen Estrichen mit knappem Gewicht und langer offener Trocknungszeit kann es mehr werden.
Für Großformate ist das entscheidend, weil die Schüsselung genau dort auftritt, wo die starre Platte ohnehin am empfindlichsten ist: an den Feldrändern. Wird eine Fliese über eine aufgeschüsselte Feldkante gelegt, liegt sie auf zwei Hochpunkten und ist in der Mitte hohl. Unter Last bricht sie oder das Kleberbett löst sich. Die übliche Folge ist nicht der Riss am Verlegetag, sondern das hohl klingende Feld nach dem ersten Winter.
Deshalb gilt: Der Estrich sollte weit genug getrocknet sein, dass der Hauptteil des Schwindens hinter ihm liegt, bevor großformatig belegt wird. Bei beheizten Konstruktionen kommt das Belegreifheizen hinzu, das die Fläche zusätzlich vorwegbelastet. Ein Estrich, der zu früh mit einem starren Belag zugemacht wird, verlagert seine Verformung in die Kleberfuge.

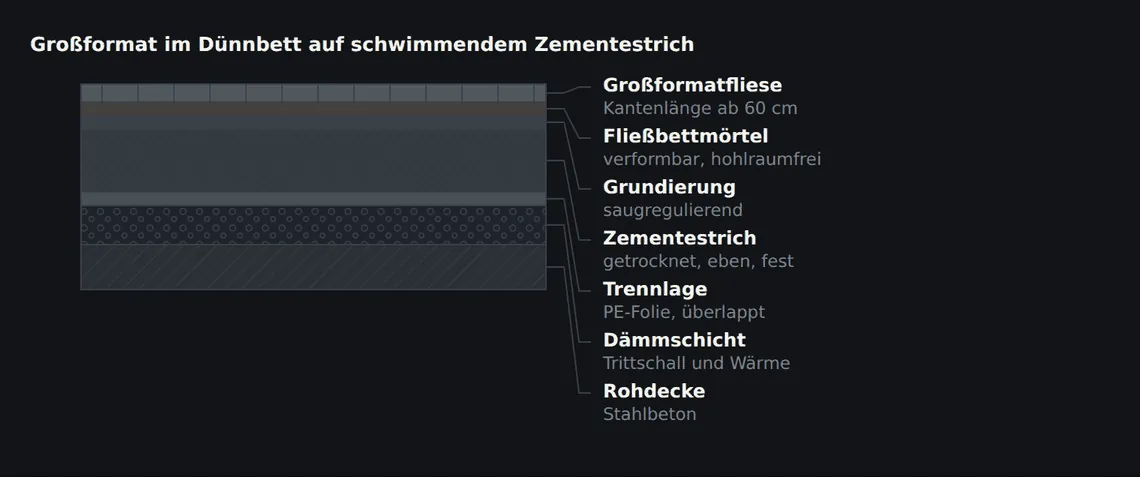

Kleberbett: hohlraumfrei ist die eigentliche Anforderung
Bei kleinformatigen Fliesen genügt es, den Mörtel mit der Zahnkelle aufzukämmen und die Fliese einzuschieben. Bei Großformaten führt das zuverlässig zu Hohlräumen, weil sich die Mörtelrippen unter einer starren Platte nicht gleichmäßig umlegen. Deshalb wird kombiniert gearbeitet: Der Mörtel wird auf den Untergrund aufgezahnt und zusätzlich dünn auf die Plattenrückseite aufgetragen. Beim Einlegen werden die Rippen in Richtung der kurzen Seite verstrichen, damit eingeschlossene Luft entweichen kann.
Ziel ist eine möglichst vollständige Benetzung der Plattenrückseite. Im Außenbereich und bei hoher Belastung ist die vollflächige Einbettung die Anforderung; im Innenbereich bleibt ein kleiner Anteil an Fehlstellen tolerierbar, solange er nicht in Ecken und Kanten liegt. Gerade dort aber entstehen Hohlräume am ehesten, und gerade dort wirken die Kräfte beim Betreten. Eine Ecke, die hohl liegt, platzt irgendwann ab.
Die Kontrolle ist einfach und wird zu selten gemacht: In regelmäßigen Abständen wird eine frisch verlegte Platte wieder abgehoben und die Rückseite angesehen. Das kostet eine Platte und zeigt sofort, ob Zahnung, Konsistenz und Einlegetechnik zusammenpassen. Fällt der Befund schlecht aus, ist er nach zehn Platten korrigierbar und nicht nach zweihundert.
Für die Mörtelwahl gilt: Großformate brauchen einen verformbaren, fließfähigen Dünnbettmörtel. Die Verformbarkeit nimmt Spannungen aus Temperatur- und Feuchtewechseln auf, ohne sie in die Platte zu leiten. Bei beheizten Estrichen, bei großen zusammenhängenden Flächen und bei Platten mit geringer Dicke ist das keine Option, sondern Voraussetzung.
Aus der Ausführung
Der häufigste Grund für Hohlstellen ist nicht der Mörtel, sondern die Zeit. Ein aufgezahntes Bett hat ein begrenztes Zeitfenster, in dem es noch benetzt. Wer bei 26 Grad im Raum drei Quadratmeter vorzahnt und dann eine Platte zuschneidet, legt in eine angehautete Oberfläche ein. Von oben sieht das identisch aus. Wir zahnen deshalb nie mehr auf, als in wenigen Minuten belegt wird, und prüfen mit dem Finger, ob der Mörtel noch anzieht.
Verlegeversatz, Fugenbreite, Fugenplan
Der klassische Halbverband ist bei Großformaten ungeeignet. Fliesen dieser Größe sind produktionsbedingt leicht gewölbt, meist in Längsrichtung. Liegt die Mitte einer Platte an der Kante der Nachbarplatte, treffen der höchste und der niedrigste Punkt aufeinander, und es entsteht eine sichtbare Lippe. Üblich ist deshalb ein Versatz von höchstens einem Drittel der Kantenlänge oder die Verlegung im Kreuzverband.
Die Fugenbreite ist kein optisches Thema, sondern ein Maßthema. Großformate haben absolut größere Maßtoleranzen als kleine Formate, weil die Toleranz prozentual definiert ist. Eine zu schmale Fuge lässt keinen Ausgleich zu, und die Abweichung wandert durch die Fläche, bis sie am Ende der Reihe als schiefe Fugenflucht sichtbar wird. Zu schmale Fugen begrenzen außerdem die Fähigkeit des Belags, Längenänderungen aufzunehmen.

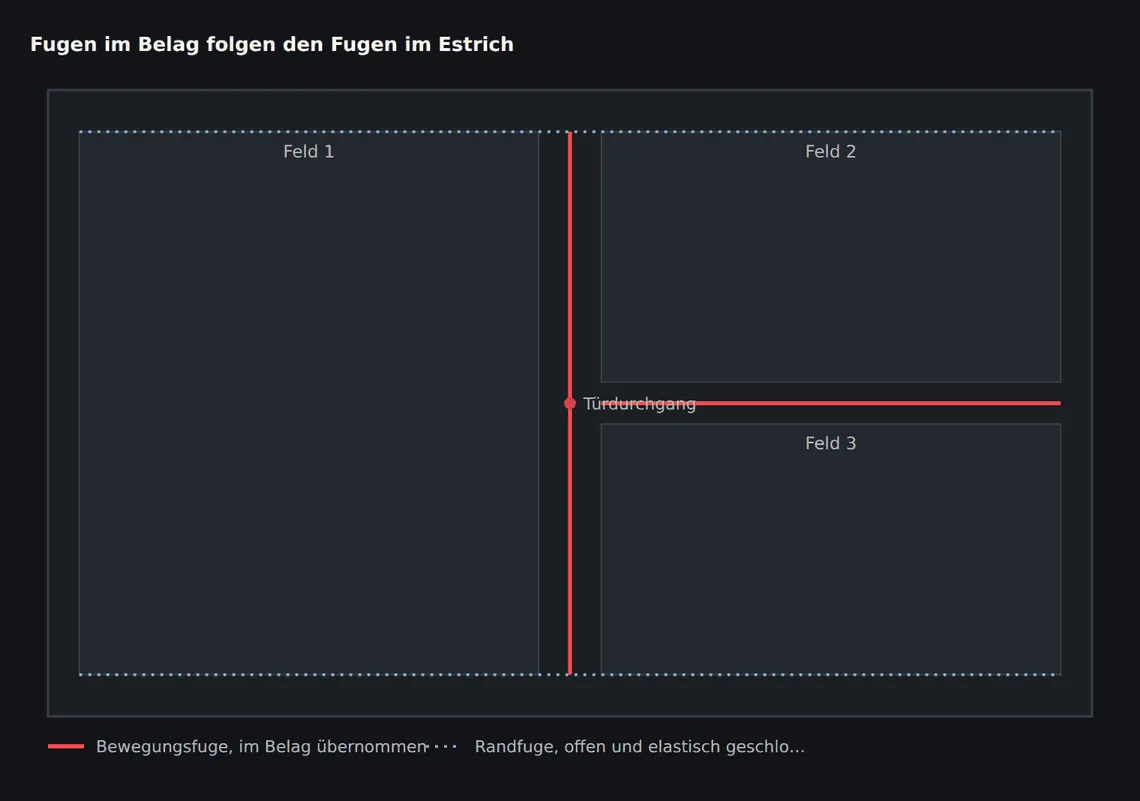

Der Fugenplan des Belags folgt dem Fugenplan des Estrichs. Bewegungsfugen im Untergrund werden deckungsgleich übernommen; ausnahmslos gilt das für Bauwerksfugen, die den gesamten Aufbau durchtrennen. Zusätzlich werden Randfugen an allen aufgehenden Bauteilen offen gehalten und elastisch geschlossen, und große zusammenhängende Flächen werden durch Feldbegrenzungsfugen unterteilt.
Reihenfolge auf der Baustelle
Die Arbeitsschritte sind bekannt, die Reihenfolge wird trotzdem regelmäßig gedreht – meist unter Termindruck, wenn der Estrich noch nicht so weit ist, das Gerüst aber schon steht.
- Estrich prüfen: Ebenheit mit zwei Lattenlängen, Oberflächenfestigkeit, Hohlklang an Feldrändern, Restfeuchte an den ungünstigsten Stellen.
- Bei beheiztem Estrich das Aufheizen abschließen und die Fläche auf die vorgesehene Verlegetemperatur zurückfahren.
- Fugenplan des Estrichs aufnehmen und in den Verlegeplan übertragen, bevor die erste Platte liegt.
- Untergrund vorbereiten: schleifen oder strahlen, absaugen, grundieren, bei Bedarf flächig spachteln.
- Verlegeplan festlegen: Anfangsreihe, Versatz, Fugenbreite, Lage der Schnitte an Wänden und Einbauteilen.
- Verlegen im kombinierten Verfahren, Benetzung stichprobenartig kontrollieren, Fugen sauber halten.
- Fugen verfüllen, Bewegungs- und Randfugen elastisch schließen, Fläche vor Belastung schützen.
Der Punkt mit der Verlegetemperatur wird oft übersehen. Wird bei durchgeheiztem Estrich verlegt, erhärtet der Mörtel in einem ausgedehnten Zustand des Untergrunds. Kühlt die Fläche später ab, zieht sich der Estrich zusammen und der Belag steht unter Zwang. Umgekehrt gilt dasselbe bei eiskaltem Untergrund. Verlegt wird bei moderater, gleichmäßiger Temperatur, und die Heizung wird danach schrittweise wieder angefahren.
Sie planen den Oberboden für ein Bauvorhaben? Unsere Leistungsseite erläutert Untergrundvorbereitung und Schnittstellen: Oberboden und Bodenbeläge. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Ab welcher Größe gilt eine Fliese als großformatig?
Fachlich beginnt der Bereich bei etwa 60 Zentimetern Kantenlänge oder mehr als einem Drittel Quadratmeter Fläche. Entscheidend ist weniger die Zahl als der Effekt: Ab dieser Größe kann die Platte Unebenheiten des Untergrunds nicht mehr ausgleichen.
Warum darf man Großformate nicht im Halbverband verlegen?
Große Platten sind produktionsbedingt leicht gewölbt. Im Halbverband trifft die Plattenmitte auf die Plattenkante der Nachbarreihe, also der höchste auf den niedrigsten Punkt. Das ergibt eine sichtbare Lippe. Ein Versatz von höchstens einem Drittel oder der Kreuzverband vermeidet das.
Wann darf auf einem Zementestrich großformatig gefliest werden?
Wenn die Restfeuchte den Grenzwert für keramische Beläge unterschreitet, die Fläche die Ebenheitsanforderung erfüllt und die Oberfläche tragfähig ist. Bei beheizten Estrichen muss zusätzlich das Aufheizen abgeschlossen sein, weil ein Teil der Verformung dabei vorweggenommen wird.
Muss das Kleberbett wirklich vollflächig sein?
Im Außenbereich und bei hoher mechanischer Belastung ja. Im Innenbereich sind kleine Fehlstellen hinnehmbar, solange sie nicht an Ecken und Kanten liegen. Weil Hohlräume genau dort am häufigsten entstehen, ist die vollflächige Einbettung auch innen die sichere Ausführung.
