Abplatzungen und Abschalungen an der Estrichoberfläche

Schäden und Mängel Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Abplatzungen und Abschalungen sind kein Materialfehler des Estrichmörtels, sondern das Ergebnis einer Ebene im oberflächennahen Gefüge, die weniger trägt als der Rest der Platte. Diese Ebene entsteht am Einbautag oder in den ersten Tagen danach. Sichtbar wird sie oft erst Monate später, wenn ein Belag darauf liegt und die Kräfte aus Nutzung oder Schwinden des Klebers angreifen.

Absanden, Abschalen, Abplatzen: drei Schadensbilder

Auf der Baustelle werden die drei Begriffe durcheinander verwendet. Sie beschreiben aber unterschiedliche Vorgänge, und die Unterscheidung führt direkt zur Ursache. Absanden heißt: Einzelne Körner lösen sich unter leichtem mechanischem Angriff, der Fußabdruck bleibt als Staubspur zurück. Das Bindemittel an der Oberfläche ist zu schwach oder gar nicht erhärtet. Abschalen heißt: Eine zusammenhängende, dünne Schicht löst sich flächig ab, meist mit annähernd gleichbleibender Dicke von wenigen Zehntelmillimetern bis wenigen Millimetern. Die Bruchfläche liegt parallel zur Oberfläche. Abplatzen heißt: Örtlich begrenzte, muschelförmige Ausbrüche mit unregelmäßiger Tiefe, häufig an Kanten, Fugen und Durchdringungen.

Eine gleichbleibend dicke, flächige Ablösung weist auf eine Trennebene hin, die über die ganze Fläche in derselben Tiefe liegt – also auf etwas, das beim Abziehen oder Glätten entstanden ist. Ein unregelmäßiges, muschelförmiges Bild weist dagegen auf eine örtliche Spannungs- oder Stoßbelastung hin. Wer beim Ortstermin nur notiert „Oberfläche löst sich“, hat die halbe Diagnose verschenkt. Die Bruchfläche ist die aussagekräftigste Information am Schaden: Ihre Tiefe, ihr Verlauf und ihr Aussehen sagen mehr als jede Beschreibung des Belags darüber.

Die Trennebene direkt unter der Oberfläche

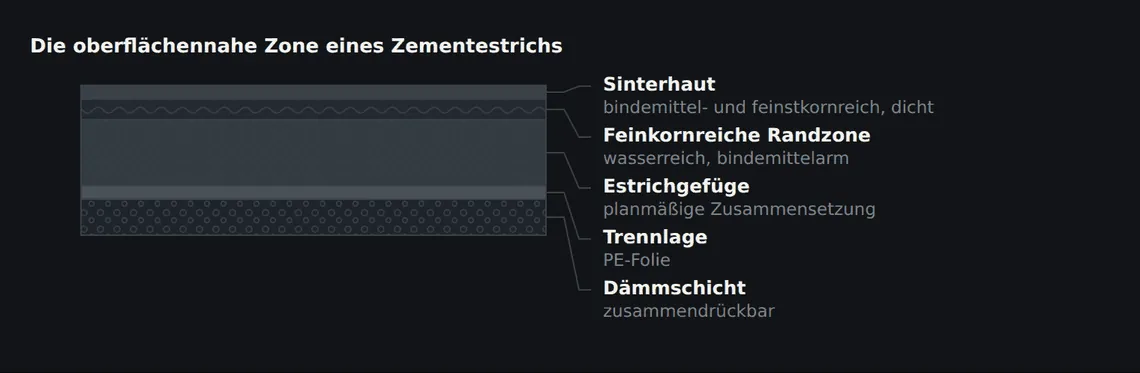

Beim Abziehen und Glätten eines Zementestrichs wandern Wasser und Feinstanteile nach oben. Was sich dort absetzt, ist bindemittelreich und porenarm – es sieht fest aus und fühlt sich fest an. Diese Sinterhaut ist in sich durchaus hart, sie hängt aber nur schwach an der darunterliegenden, feinkorn- und wasserreichen Randzone. Genau dort entsteht die Trennebene. Wird später gespachtelt oder geklebt, haftet der Aufbau auf der Sinterhaut. Die Grenzfläche darunter bleibt die schwächste Stelle im Querschnitt, und die gesamte Konstruktion löst sich irgendwann mit ihr.

Der Effekt ist am stärksten, wenn mit hoher Konsistenz eingebaut und lange nachgeglättet wurde. Beides erhöht den Anteil, der nach oben transportiert wird. Ein Estrich, der maschinell geglättet wurde, weil eine Beschichtung folgen sollte, ist deshalb nicht besser vorbereitet als einer, der nur abgezogen wurde – er ist es in der Regel schlechter. Für dünne Beläge braucht es eine saubere, offenporige Oberfläche und keine geschlossene.

Deshalb gehört vor jeder Spachtelung eine Prüfung der Oberfläche und, wo die Prüfung Zweifel lässt, ein mechanisches Anschleifen oder Kugelstrahlen. Das ist keine Zusatzarbeit aus Vorsicht, sondern die einzige Möglichkeit, die Trennebene zu entfernen, statt sie einzubauen.

Nachbehandlung: die obersten Millimeter erhärten zuletzt

Zement erhärtet nur mit Wasser. Trocknet die Randzone in den ersten Tagen schneller aus, als die Hydratation fortschreitet, bleibt der Zement dort teilweise unreagiert. Das Ergebnis ist ein Estrich, dessen Kern die geforderte Festigkeitsklasse mühelos erreicht, während die obersten zwei bis fünf Millimeter deutlich darunter liegen. Eine Probe aus der Plattenmitte bestätigt dann die Klasse, und das Schadensbild an der Oberfläche besteht trotzdem fort. Das ist einer der Gründe, warum Druck- und Biegezugfestigkeit für diese Fragestellung wenig helfen und die Haftzugfestigkeit an der Oberfläche geprüft werden muss.

Die Auslöser liegen fast immer im Bauklima der ersten Tage, nicht in der Rezeptur: offene Fensterfronten mit Durchzug, direkte Sonneneinstrahlung auf die frische Fläche, ein Bautrockner, der am zweiten Tag eingeschaltet wird, oder eine Fußbodenheizung, die zu früh in Betrieb geht. Jede dieser Situationen entzieht der Randzone Wasser, bevor der Zement es binden konnte.

Eine Fläche, die in den ersten Tagen im Zug lag, zeigt zwei Merkmale gleichzeitig: eine sandende oder schalende Oberfläche und ein feines, netzartiges Rissbild. Beides hat dieselbe Ursache, und beides lässt sich nicht durch Grundierung reparieren. Eine Grundierung verfestigt die Oberfläche optisch und bindet Staub, sie verbindet aber keine Zone, die nicht hydratisiert ist, mit dem tragenden Gefüge darunter.

Aus der Ausführung

Wir prüfen eine Estrichfläche vor der Spachtelung mit einem Schraubendreher: kräftig über die Oberfläche ziehen, an mehreren Stellen, auch in Raummitte und nicht nur am Rand. Bleibt eine helle, sandende Spur zurück oder lässt sich eine dünne Schale anheben, wird die Fläche mechanisch abgetragen. Diese Prüfung dauert pro Raum eine Minute und ersetzt später eine Woche Aufwand.

Abplatzungen beim Verbundestrich

Beim Verbundestrich kommt eine zweite Ablösungsebene hinzu: die Fuge zwischen Estrich und Untergrund. Der Estrich schwindet beim Trocknen, der Untergrund tut das nicht mehr. Die daraus entstehenden Schubspannungen sind in der Feldmitte gering und steigen zu den Rändern und Ecken hin an. Dort löst sich der Verbund zuerst, die Ränder wölben sich leicht auf, und unter Verkehrslast bricht die nun hohlliegende Kante aus. Das typische Bild sind Abplatzungen entlang von Fugen, Wandanschlüssen und Ausschnitten, während die Fläche dazwischen einwandfrei klingt.

Die Voraussetzungen für einen dauerhaften Verbund werden vor dem Einbau geschaffen: Der Untergrund muss tragfähig, frei von Trennmitteln, Zementschlämme und losen Bestandteilen sein, ausreichend rau und vorgenässt, aber nicht nass. Kugelstrahlen oder Fräsen erzeugt die nötige Rauigkeit und entfernt gleichzeitig die Feinschicht an der Betonoberfläche. Ein Verbundestrich auf einer glatt abgezogenen, unbehandelten Betondecke ist keine Verbundkonstruktion, sondern ein sehr dünner Estrich auf Trennschicht.

Je dünner ein Verbundestrich ist, desto empfindlicher reagiert er. Bei geringen Dicken verteilen sich die Schwindspannungen auf wenig Querschnitt, und schon eine kleine Fehlstelle in der Haftbrücke führt zur Hohllage. Deshalb ist bei dünnen Verbundestrichen die Untergrundvorbereitung wichtiger als jede Rezepturfrage.

Mechanische, thermische und chemische Einwirkung

Nicht jede Abplatzung geht auf den Einbau zurück. Kantenabplatzungen an Bewegungsfugen entstehen unter Verkehr, wenn die Fugenflanken ungeschützt sind und harte Rollen darüber laufen. Der Estrich an der Flanke ist einseitig gestützt und bricht unter der Stoßbelastung aus. Bei Nutzestrichen ohne Belag gehören deshalb Fugenprofile oder kraftschlüssig verfüllte Fugen zur Konstruktion, nicht zur Ausstattung.

Im Freien – auf Balkonen, Terrassen und Laubengängen – kommt Frost hinzu. Wasser, das in die Randzone eindringt und gefriert, sprengt die Oberfläche schalenförmig ab. Voraussetzung dafür ist immer stehende oder eindringende Feuchte, also eine fehlende oder defekte Abdichtung, ein zu geringes Gefälle oder ein Randanschluss, der Wasser hinter den Estrich leitet. Der Frost ist der Auslöser, nicht die Ursache.

Chemisch treibend wirkt die Kombination aus sulfathaltigem Material und Zement bei gleichzeitiger Feuchte. Wer Gipsputzreste, Gipsspachtel oder Reste eines Calciumsulfatestrichs auf einem feuchtebeanspruchten Zementestrich belässt oder einbringt, erzeugt eine Reaktion, die mit Volumenvergrößerung einhergeht und die Oberfläche punktuell absprengt. Das Schadensbild sind kleine, kraterförmige Ausbrüche mit einem hellen, weichen Kern. In Nassbereichen und auf Flächen mit dauerhafter Feuchtebeanspruchung ist die saubere Trennung beider Bindemittelwelten deshalb kein Detail.

Die Zuordnung ist ein Einstieg in die Untersuchung, keine Diagnose. Mehrere Ursachen treten häufig gemeinsam auf.

Prüfen und instand setzen

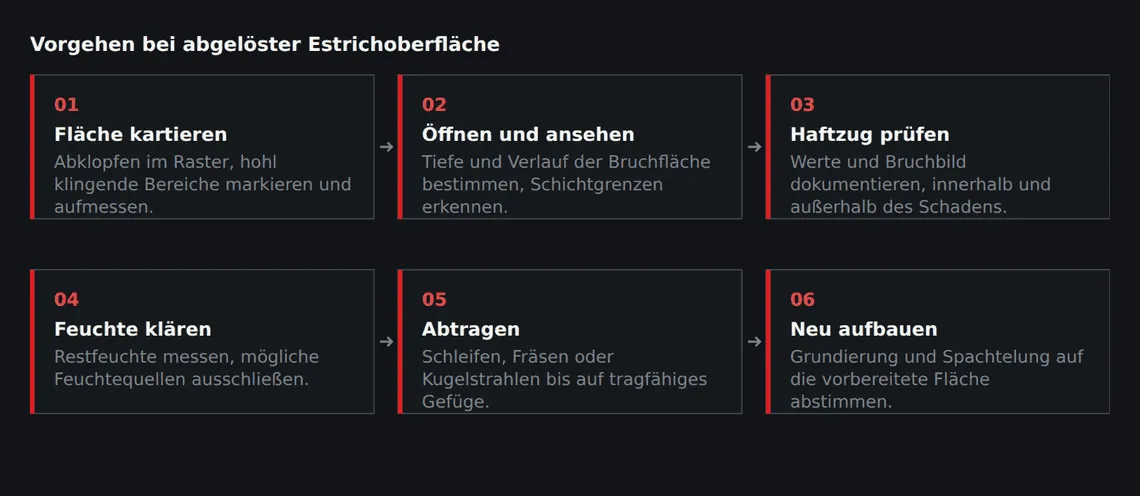

Der erste Schritt ist immer die Abgrenzung der betroffenen Fläche. Abklopfen mit einem leichten Hammer oder einer Stahlkugel unterscheidet hohl klingende von satt klingenden Bereichen zuverlässig genug, um ein Raster zu kartieren. Erst danach wird punktuell geöffnet und geprüft. Wer sofort mit der Haftzugprüfung beginnt, misst an zufälligen Stellen und erhält Werte, die sich nicht einordnen lassen.

Die Haftzugprüfung an der Oberfläche liefert zwei Informationen: den Zahlenwert und das Bruchbild. Das Bruchbild ist oft das Wichtigere. Reißt die Probe in der Estrichrandzone, ist die Oberfläche zu schwach. Reißt sie exakt an der Grenze zur Sinterhaut, liegt eine Trennebene vor. Reißt sie im gesunden Estrichgefüge oder im Klebstoff, ist der Untergrund nicht die Ursache.

Für die Instandsetzung gilt ein einfacher Grundsatz: Alles, was nicht trägt, muss weg. Schleifen reicht, wenn nur eine dünne Sinterhaut zu entfernen ist. Ist die Randzone auf mehrere Millimeter geschwächt, führt nur Fräsen oder Kugelstrahlen zum tragfähigen Gefüge. Kugelstrahlen hat den Vorteil, dass es das Gefüge nicht durch Schlagwirkung schädigt und eine gleichmäßig raue, offene Oberfläche hinterlässt. Fräsen arbeitet schneller und tiefer, erzeugt aber ein grobes Profil, das anschließend mehr Spachtelmasse braucht – was bei knapper Aufbauhöhe zur eigenen Fragestellung wird.

Nach dem Abtragen ist die Estrichdicke geringer als vorher. Bei einem schwimmenden Estrich, der auf eine Mindestdicke bemessen wurde, ist deshalb vor dem Abtragen zu klären, wie viel Querschnitt zur Verfügung steht. Wo großflächig mehrere Millimeter abgenommen werden müssen und die Dicke ohnehin knapp bemessen ist, ist der Rückbau der Platte technisch die klarere Lösung als eine Reparatur, die den tragenden Querschnitt weiter schwächt.

Damit es im Projekt gar nicht erst so weit kommt: Wie wir Untergrund, Aufbau und Schnittstellen vorab klären, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Kann man eine sandende Estrichoberfläche mit Grundierung retten?

Nur wenn die Schwächung sehr oberflächlich ist und das Gefüge direkt darunter trägt. Eine tief eindringende Grundierung bindet losen Staub und verfestigt wenige Zehntelmillimeter. Eine mehrere Millimeter dicke, nicht hydratisierte Randzone erreicht sie nicht – dort bleibt die Trennebene bestehen, unabhängig davon, wie fest sich die Oberfläche danach anfühlt.

Woran erkenne ich, ob die Estrichfestigkeit selbst zu gering ist?

An der Kombination aus Haftzugprüfung und Bruchbild. Liegt der Bruch in den obersten Millimetern und ist der Estrich darunter fest, ist es ein Oberflächenproblem. Zieht sich der Bruch tief ins Gefüge oder lässt sich Material in Raummitte mit dem Schraubendreher herausbrechen, betrifft es die ganze Platte – dann hilft kein Abtragen der Oberfläche.

Muss die ganze Fläche abgetragen werden, wenn nur Teilbereiche abschalen?

Nicht zwingend, aber die Entscheidung fällt nach der Kartierung, nicht nach dem Augenschein. Eine Sinterhaut ist meist über die gesamte in einem Arbeitsgang eingebaute Fläche vorhanden, auch dort, wo sie sich noch nicht gelöst hat. Sind die Ursachen dagegen örtlich – eine Hohllage, eine Fugenkante, eine Feuchtestelle –, genügt die begrenzte Instandsetzung.

Warum zeigt sich der Schaden erst nach dem Verlegen des Belags?

Weil erst dann Kräfte an der Oberfläche angreifen. Der Kleber schwindet beim Erhärten und zieht an der Randzone, Beläge arbeiten mit Temperatur und Feuchte, und die Nutzung bringt Schub- und Stoßlasten ein. Die Trennebene war vorher schon da, sie wurde nur nicht belastet.
