Fehler bei der Feuchtemessung am Estrich
Eine Feuchtemessung am Estrich hat eine unangenehme Eigenschaft: Fast jeder Handhabungsfehler verschiebt das Ergebnis nach unten. Ein zu niedriger Wert sieht aus wie eine belegreife Fläche, und der Fehler fällt erst auf, wenn der Belag bereits liegt. Wer die Fehlerquellen kennt, erkennt am Messvorgang selbst, ob der Wert etwas wert ist.
Warum der Fehler fast immer nach unten zeigt
Das Messprinzip der Calciumcarbid-Methode beruht darauf, dass das im Estrich gebundene freie Wasser mit dem Karbid reagiert und den entstehenden Gasdruck erzeugt. Alles, was der Probe zwischen dem Estrich und dem verschlossenen Gerät Wasser entzieht, verringert diesen Druck. Wärme aus der Bohrreibung, offene Wartezeit an trockener Baustellenluft, ein undichter Verschluss oder eine unvollständige Reaktion wirken deshalb alle in dieselbe Richtung.
Der umgekehrte Fehler ist selten, aber möglich: Eine Probe aus einer örtlich durchfeuchteten Stelle, Bohrwasser oder eine im Freien gelagerte, nachträglich benetzte Probe liefern zu hohe Werte. Dieser Fall ist für die Praxis weniger kritisch, weil ein zu hoher Wert zu Warten führt und nicht zu einem Schaden.
Aus dieser Asymmetrie folgt die Grundhaltung bei der Beurteilung eines Protokolls. Ein auffällig niedriger Wert nach kurzer Trocknungszeit ist kein Glücksfall, sondern ein Anlass, den Messvorgang zu prüfen. Die Grenzwerte selbst sind nicht der schwierige Teil: 2,0 Prozent CM bei unbeheiztem und 1,8 Prozent bei beheiztem Zementestrich, 0,5 und 0,3 Prozent bei Calciumsulfatestrich. Der schwierige Teil ist die Frage, ob der gemessene Wert die Fläche beschreibt.
Die Entnahmestelle entscheidet über das Ergebnis
Ein Estrich trocknet nicht gleichmäßig. Über eine Randfuge und über freie Kanten gibt er zusätzlich Feuchte ab, unter abgedeckten Bereichen gibt er fast keine ab. Die Feldmitte großer, zusammenhängender Flächen ist deshalb systematisch feuchter als der Randbereich, und unter Baufolie, gelagertem Material oder aufgestellten Gerüstbohlen bleibt eine Zone zurück, die mit dem Rest der Fläche nichts gemeinsam hat.
- Die Entnahmestellen liegen in der Feldmitte und in den Zonen, die während der Trocknung abgedeckt waren, nicht an der bequem zugänglichen Randzone.
- Bereiche mit größerer Estrichdicke, etwa über Vertiefungen oder in Ausgleichsbereichen, werden gesondert erfasst, weil sie länger trocknen.
- Im Heizestrich wird die Lage der Rohre vor dem Öffnen geklärt, damit die Entnahmestelle zwischen den Rohren liegt und nicht über der Rohrachse.
- Räume mit abweichendem Klima, etwa Bäder, Nordräume oder Bereiche ohne Fenster, erhalten eigene Messstellen und werden nicht über einen Wert aus dem Nachbarraum beurteilt.
- Je Raum oder Fläche werden mehrere Stellen gemessen, weil ein Einzelwert nicht zwischen einer trockenen Fläche und einer trockenen Stelle unterscheiden kann.
Eine praktische Vorauswahl hilft, Aufwand und Aussagekraft in Einklang zu bringen: Die Fläche wird zuerst mit einem elektrischen Gerät abgetastet, um die relativ feuchtesten Bereiche zu finden, und genau dort wird geöffnet. Damit wird der Aufwand dorthin gelenkt, wo der Wert entsteht, der über die Belegreife entscheidet.
Tiefe und Querschnitt der Probe

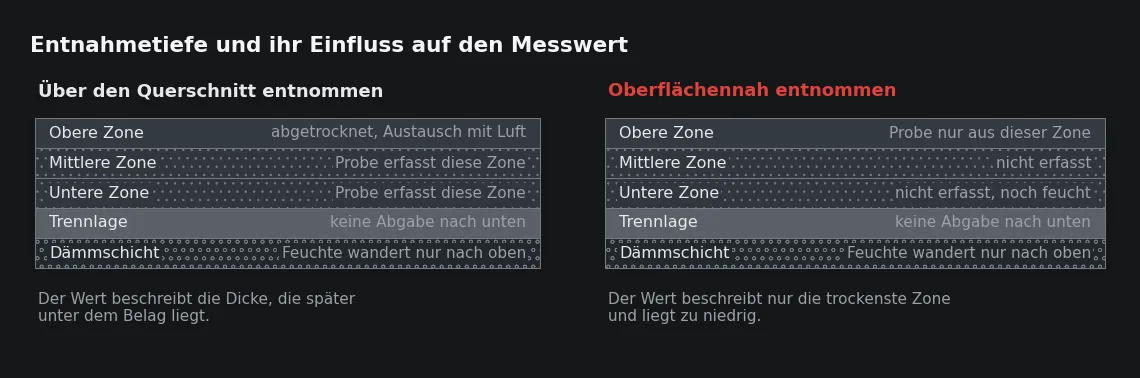

Ein trocknender Estrich hat kein einheitliches Feuchteprofil. Die oberen Millimeter stehen im Austausch mit der Raumluft und sind am trockensten, die untere Zone gibt ihre Feuchte nur nach oben ab und bleibt am längsten feucht. Eine Probe aus der Oberfläche liefert daher den niedrigsten Wert des gesamten Querschnitts – und genau den Wert, der nach dem Belegen keine Rolle mehr spielt, weil sich die Feuchte unter einem dichten Belag über die Dicke neu verteilt.
Deshalb wird die Probe herausgestemmt und nicht gebohrt. Der Meißel bricht das Material auf, ohne es zu erwärmen, und die entnommene Menge stammt aus dem Querschnitt und nicht aus einer Schicht. Bohrmehl ist aus zwei Gründen unbrauchbar: Es kommt aus dem oberen Bereich der Bohrung, und die Reibungswärme treibt einen Teil des Wassers aus, noch bevor die Probe im Gefäß ist.
Im beheizten Estrich kommt hinzu, dass die Rohrachse den Querschnitt teilt. Unterhalb der Rohre liegt die Zone, die am wenigsten durchströmt und getrocknet wurde. Wie tief geöffnet wird, ergibt sich daher aus der Bauart und der bekannten Rohrlage, nicht aus einem festen Maß.
Probenmenge, Zerkleinern und die offene Zeit
Die vorgesehene Probenmenge ist keine Empfehlung, sondern Teil des Messprinzips. Sie ist auf die Karbidmenge und das Flaschenvolumen abgestimmt, und jede Abweichung verändert das Verhältnis zwischen freigesetztem Gas und Druckanzeige. Zu wenig Material liefert zu niedrige Werte, zu viel Material verändert den Gasraum.
Ähnlich wirkt die Korngröße. Das Karbid erreicht nur das Wasser an der Oberfläche der Bruchstücke; Wasser im Inneren größerer Brocken reagiert in der Messzeit nicht mehr vollständig. Deshalb wird zerkleinert, allerdings kontrolliert: Wird mit hohem Kraftaufwand zermahlen, erwärmt sich die Probe und verliert Wasser, bevor das Gefäß verschlossen ist. Der Kompromiss ist gleichmäßig grobkörniges Material ohne größere Brocken.
Die dritte Größe ist die Zeit, in der die Probe offen liegt. Zwischen Stemmen, Wiegen, Zerkleinern und Verschließen verliert jede Minute an trockener Baustellenluft Feuchte, und bei warmen Flächen aus laufendem Heizbetrieb geht es schneller. Der Ablauf wird deshalb kurz gehalten und nicht unterbrochen, und die Probenentnahme beginnt erst, wenn Waage, Gefäß, Karbid und Zerkleinerungswerkzeug bereitliegen.
| Fehler bei Entnahme oder Messung | Wirkung auf den angezeigten Wert |
|---|---|
| Probe gebohrt statt gestemmt | zu niedrig, durch Reibungswärme und Herkunft aus der oberen Zone |
| Nur oberflächennah entnommen | zu niedrig, die feuchtere untere Zone fehlt |
| Zu geringe Probenmenge | zu niedrig und stark streuend |
| Zu grob zerkleinert | zu niedrig, das Wasser im Korninneren reagiert nicht |
| Probe lange offen gelegen | zu niedrig, besonders bei warmer Fläche |
| Undichtes Gefäß oder verschlissene Dichtung | zu niedrig, das Gas entweicht |
| Messung nur im Randbereich der Fläche | zu niedrig für die Feldmitte |
Die Richtung des Fehlers ist bei fast allen Handhabungsfehlern dieselbe, was ein zu niedriges Ergebnis besonders schwer erkennbar macht.
Das Gerät: Dichtheit, Reaktion, Ablesung
Das Messgerät ist ein Druckbehälter, und wie jeder Druckbehälter lebt es von seinen Dichtungen. Ein verschlissener Dichtring, Karbidstaub im Gewinde oder ein verzogener Verschluss lassen Gas entweichen, ohne dass etwas zu hören ist. Die Anzeige bleibt plausibel, nur eben zu niedrig. Dichtflächen werden daher vor jeder Messreihe gereinigt und die Dichtungen im Blick behalten.
Ebenso wichtig ist der vollständige Ablauf der Reaktion. Die Ampulle muss zerschlagen werden, die Probe muss mit dem Karbid in Kontakt kommen, und das Gefäß wird nach Anleitung geschüttelt und danach ruhen gelassen. Wird zu früh abgelesen, ist die Reaktion noch nicht abgeschlossen. Abgelesen wird bei ruhendem Gerät und vergleichbarer Temperatur, denn ein warmes Gefäß zeigt einen anderen Druck als ein kaltes.
Aus der Praxis
Wir prüfen ein Gerät vor jeder Messreihe mit einer Vergleichsprobe: Zwei Gefäße, dieselbe Probe geteilt, dieselbe Menge. Weichen die Werte deutlich voneinander ab, geht kein Wert ins Protokoll, sondern das Gerät wird geöffnet. In der Regel sitzt der Fehler im Dichtring oder im Manometer, und beides ist in zehn Minuten geklärt – anders als ein Belag, der auf einen zu niedrigen Wert verlegt wurde.
Elektrische Verfahren und ihre Aussagegrenzen
Widerstands- und dielektrische Messgeräte erfassen keine Feuchte, sondern eine elektrische Eigenschaft des Materials, die unter anderem von der Feuchte abhängt. Dichte, Estrichart, Bewehrung, Einbauteile, Zusatzmittel und lösliche Salze beeinflussen dieselbe Messgröße. Zwei Werte auf derselben Fläche sind deshalb vergleichbar, ein Einzelwert ist es nicht.
Hinzu kommt die begrenzte Tiefenwirkung. Dielektrische Geräte erfassen eine oberflächennahe Zone, deren Dicke vom Gerät und vom Material abhängt und die deutlich geringer ist als die Estrichdicke. Genau die untere Zone, auf die es bei der Belegreife ankommt, bleibt damit außerhalb der Messung. Bei Hohlräumen, Rohren oder Bewehrung im Erfassungsbereich verschiebt sich der Anzeigewert zusätzlich.
Sinnvoll eingesetzt leisten diese Geräte trotzdem etwas, das die zerstörende Messung nicht kann: Sie tasten eine große Fläche in kurzer Zeit ab und zeigen, wo die relativ feuchtesten Bereiche liegen. Damit werden die Entnahmestellen begründet gewählt statt zufällig. Als Nachweis der Belegreife tritt anschließend die Messung am entnommenen Material an ihre Stelle.
Ein Protokoll, das später noch Aussagekraft hat
Ein Messwert ohne die Umstände seiner Entstehung ist nicht überprüfbar. Wird ein Belagsschaden Monate später technisch aufgeklärt, entscheidet nicht der Zahlenwert im Protokoll, sondern ob sich die Messung nachvollziehen lässt.
- Die Lage jeder Entnahmestelle wird in einem Grundrissplan eingetragen und nicht als Raumname notiert.
- Estrichart, Nenndicke und die tatsächlich angetroffene Dicke an der Entnahmestelle gehören zu jedem Wert.
- Entnahmetiefe und Art der Entnahme werden festgehalten, ebenso die Probenmenge und die Gerätekennung.
- Raumtemperatur und relative Luftfeuchte zum Zeitpunkt der Messung ordnen den Wert in das Trocknungsgeschehen ein.
- Der Heizzustand der Fläche wird vermerkt, also ob und seit wann geheizt wurde und mit welcher Vorlauftemperatur.
- Ein Foto der offenen Entnahmestelle zeigt Schichtenfolge und Zustand und ersetzt später viele Vermutungen.
Aus den dokumentierten Werten entsteht mit der Zeit zusätzlich eine Information, die eine Einzelmessung nicht liefern kann: der Verlauf. Zwei Messungen im Abstand von einigen Tagen zeigen, ob die Fläche noch trocknet oder ob sie stagniert. Eine stagnierende Fläche ist ein eigener Befund, der auf Klima, fehlenden Luftwechsel oder einen Feuchteeintrag von außen hinweist, und dieser Befund ist mehr wert als ein weiterer Einzelwert.
Damit es im Projekt gar nicht erst so weit kommt: Wie wir Untergrund, Aufbau und Schnittstellen vorab klären, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Warum darf die Probe nicht gebohrt werden?
Beim Bohren entsteht Reibungswärme, die einen Teil des freien Wassers austreibt, und das Bohrmehl stammt überwiegend aus dem oberen, trockeneren Bereich. Beide Effekte senken den Messwert. Die Probe wird deshalb mit Meißel oder Stemmwerkzeug über den Querschnitt gewonnen.
Genügt ein elektrisches Messgerät für den Nachweis der Belegreife?
Nein. Elektrische Geräte messen eine Eigenschaft, die neben der Feuchte auch von Dichte, Salzgehalt und Einbauteilen abhängt, und erfassen nur eine oberflächennahe Zone. Sie eignen sich, um die feuchtesten Bereiche einer Fläche zu finden; der Nachweis erfolgt danach am entnommenen Material.
Wie viele Messstellen sind je Fläche sinnvoll?
So viele, dass Feldmitte, abgedeckt gewesene Bereiche, Zonen größerer Dicke und Räume mit abweichendem Klima jeweils erfasst sind. Eine einzelne Stelle kann nicht zwischen einer trockenen Fläche und einer trockenen Stelle unterscheiden. Bei Heizestrich wird zusätzlich nach Heizkreisen unterschieden, weil sich die Trocknung je Kreis unterscheiden kann.
Was sagt ein Wert aus, der nach kurzer Trocknungszeit sehr niedrig liegt?
Zunächst nichts Gutes über die Messung. Da fast alle Handhabungsfehler den Wert senken, ist ein auffällig niedriger Wert ein Anlass, Entnahmetiefe, Probenmenge und Dichtheit des Geräts zu prüfen und an derselben Stelle zu wiederholen.
