Hohlboden in Nassbauweise: Schalung, Fließschicht, Trocknung

Systemböden Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Der Hohlboden in Nassbauweise entsteht in einem einzigen, nicht umkehrbaren Arbeitsgang: Über einer verlorenen Schalung mit integrierten Stützfüßen wird eine fließfähige Lastverteilungsschicht eingebracht, die nach dem Erhärten eine fugenlose Platte über dem Installationsraum bildet. Das bringt eine hohe Tragfähigkeit ohne sichtbares Raster, macht aber jede Vorbereitung im Hohlraum endgültig. Und es bringt Wasser in ein Bauteil, das nach unten dampfdicht abgeschlossen ist.

Warum die Nassbauweise andere Regeln hat als der montierte Hohlboden

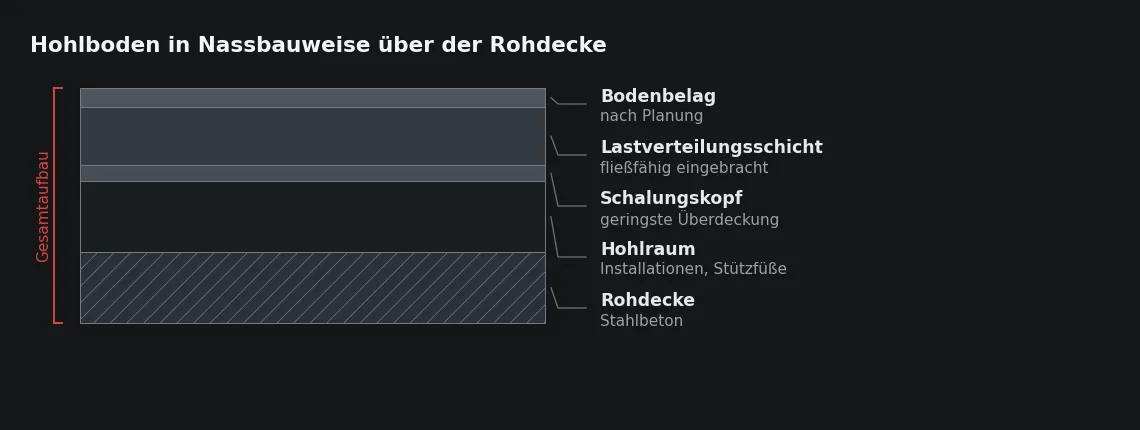

Beim trocken montierten Hohlboden liegen vorgefertigte Platten auf Stützen, beim Hohlboden in Nassbauweise wird die lastverteilende Schicht auf der Baustelle hergestellt. Die Schalungselemente aus Kunststoff bleiben als verlorene Schalung im Bauteil, ihre Füße stehen auf der Rohdecke, und die Stützweite ergibt sich aus dem Elementraster selbst. Darüber entsteht eine durchgehende Platte ohne Plattenfugen.

Aus dieser Konstruktion folgen drei Eigenschaften, die die gesamte Ausführung bestimmen. Erstens verteilt eine fugenlose Platte Punktlasten in mehrere Richtungen, weshalb sich auch hohe Radlasten aufnehmen lassen. Zweitens ist der Hohlraum nach dem Einbringen nur noch über Öffnungen erreichbar, die vorher gesetzt wurden – alles, was im Hohlraum liegen soll, muss fertig sein. Drittens ist der Hohlraum nach unten durch die Kunststoffelemente praktisch dampfdicht abgeschlossen, sodass das Anmachwasser der Schicht ausschließlich nach oben abtrocknen kann.

Elementraster und Schalung: die Lage vor dem Einbringen

Das Raster ist durch die Geometrie der Schalungselemente vorgegeben und nicht frei wählbar; verändert werden können die Höhe über justierbare Füße und die Randausbildung. Die Elemente werden im Verband gesetzt, untereinander verbunden und gegen Verschieben gesichert. Vor dem Setzen wird das Rohdeckenrelief aufgenommen, denn der Höhenausgleich erfolgt allein über den Justierweg der Füße. Ein Hochpunkt, der über diesem Weg liegt, drückt die Elemente in der Umgebung mit an und verfälscht die Oberkante über eine ganze Elementreihe.

Der zweite Punkt ist die Sicherung gegen Auftrieb. Die Elemente sind leicht und schließen Luft ein, die fließfähige Schicht hat ein Mehrfaches ihres Gewichts. Werden Elemente nicht fixiert, heben sie sich beim Einbringen an, und das Ergebnis ist eine Schicht, die über den Köpfen dünner und in den Feldern dicker ist als geplant – also genau dort geschwächt, wo die Auflagerkräfte hindurchmüssen. Erkennbar ist das später am Rissbild über den Stützpunkten und an Hohlklang beim Abklopfen.

Vor dem Einbringen ist der Hohlraum auszuräumen und zu reinigen. Zuschnittreste, Verpackungen und Bauschutt bleiben sonst dauerhaft im Installationsraum und behindern spätere Arbeiten. Alle Anschlüsse werden dicht geschlossen: Randstreifen an den Wänden hochgeführt, Durchdringungen abgeklebt, Rahmen von Öffnungen angeschlossen. Läuft Material in den Hohlraum, füllt es den Installationsraum und umschließt die Leitungen, und das ist mit vertretbarem Aufwand nicht rückgängig zu machen.

Die Lastverteilungsschicht einbringen

Eingebracht wird gepumpt, in der Regel als Calciumsulfat- oder Zementfließmörtel. Eine Fläche wird in einem Arbeitsgang gefüllt, weil ein Arbeitsstoß zwischen zwei Mischchargen in einer fugenlosen Platte eine Schwachstelle ohne Verzahnung hinterlässt. Deshalb werden Förderweg, Mischleistung und Flächengröße vorher aufeinander abgestimmt und die Abschnittsgrenzen dort festgelegt, wo ohnehin eine Fuge geplant ist.

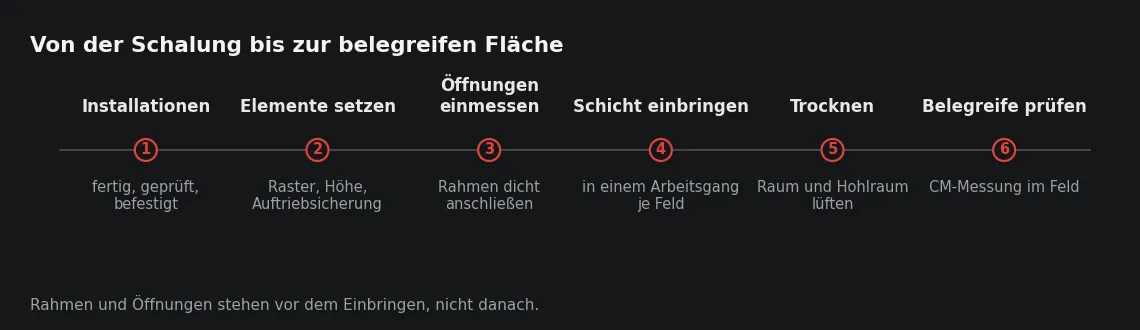

• Elementlage, Höhe und Fixierung prüfen und die Reinigung des Hohlraums abschließen.
• Randstreifen, Rahmen von Öffnungen und Durchdringungen dicht anschließen, damit kein Material in den Hohlraum läuft.
• Konsistenz der ersten Mischung am Ausbreitmaß prüfen und über die folgenden Chargen gleich halten.
• Fläche vom entfernten Punkt in Richtung Förderweg füllen und die Schicht in gleichmäßiger Höhe über die Elemente führen.
• Schicht mit der Schwabbelstange durcharbeiten, damit Luft unter den Köpfen entweicht und sich das Material verbindet.
• Oberfläche nach Produktangabe abziehen oder nachbehandeln, den Raum gegen Zugluft schließen und die Fläche gegen Betreten sichern.

Das Durcharbeiten mit der Schwabbelstange ist keine Kosmetik. Beim Fließen läuft das Material an den Köpfen der Elemente auseinander und schließt darunter Luft ein; die Stange bringt diese Luft heraus und stellt den Verbund zwischen den Chargen her. Wird darauf verzichtet, bleiben Lufteinschlüsse unter den Auflagerpunkten stehen, und die Schicht ist an der ohnehin dünnsten Stelle zusätzlich geschwächt.

Die erforderliche Dicke über dem Elementkopf ergibt sich aus dem Systemnachweis für die geforderte Lastklasse und nicht aus einem Erfahrungswert. Gesteuert wird sie über die Oberkante, die vor dem Einbringen an den Wänden markiert und während des Füllens laufend kontrolliert wird. Ob die Schicht Fasern oder eine Bewehrung erhält, ist ebenfalls eine Systemangabe; wird bewehrt, entscheidet die Lage im Querschnitt über die Wirkung, denn eine unmittelbar auf den Elementköpfen liegende Matte schwächt genau den Bereich, der die Auflagerkräfte übertragen soll.

Fließverhalten: die Konsistenz steuert die Dicke

Fließfähige Mörtel haben ein engeres Konsistenzfenster als steife Estriche, und beide Abweichungen wirken im Hohlboden stärker als auf einer ebenen Dämmschicht. Zu steif eingestellt, umschließt das Material die Elementköpfe nicht vollständig, die Oberfläche bleibt unruhig und muss überarbeitet werden. Zu weich eingestellt, trennen sich Bindemittel und Zuschlag: Der Zuschlag setzt sich ab, oben bleibt eine bindemittelreiche Schicht, die nach dem Erhärten als spröde Sinterschicht auf der Fläche liegt und vor dem Belag mechanisch zu entfernen ist.

Geprüft wird deshalb an jeder Charge und nicht nur am Anfang. Materialtemperatur, Wasserführung im Mischer und Förderlänge verändern die Konsistenz im Laufe eines Einbautags. Ebenso wirken Raumtemperatur und Zugluft: Ein durchlüfteter Raum entzieht der Oberfläche Wasser, während der Querschnitt noch nicht erhärtet ist, und die Folge sind Schwindrisse in der Fläche, die bei einer fugenlosen Platte über große Längen durchlaufen können.

• Eine gleichmäßige Konsistenz über alle Chargen ist die Voraussetzung für eine gleichmäßige Überdeckung der Elementköpfe.
• Zugluft während der ersten Erhärtung wird konsequent vermieden, weil sie die Oberfläche vor dem Querschnitt austrocknet.
• Materialtemperatur und Raumtemperatur werden erfasst, weil sie Verarbeitungszeit und Erstarren verschieben.
• Die Schicht wird nicht als Ausgleich für ein schief gesetztes Elementraster missbraucht, weil die Dicke über den Köpfen dann örtlich abnimmt.
• Die Oberfläche wird auf abgesetztes Bindemittel geprüft, weil eine Sinterschicht die Haftzugfestigkeit für den späteren Belag begrenzt.

Trocknung: der Hohlraum trocknet nicht von selbst

Ein schwimmender Estrich gibt Feuchte im Wesentlichen nach oben ab, hat darunter aber eine Dämmschicht, die Wasserdampf zumindest teilweise aufnimmt und weiterleitet. Beim Hohlboden in Nassbauweise sitzt unter der Schicht eine geschlossene Kunststoffschale und darunter stehende Luft. Die Trocknung läuft damit vollständig über die Oberseite, und sie dauert bei gleicher Dicke länger als beim schwimmenden Estrich. Wer die Belegreife nach den Erfahrungswerten eines gewöhnlichen Estrichs terminiert, plant zu kurz.

Im Hohlraum selbst sammelt sich Feuchte, die über die Elementfugen in die Hohlraumluft gelangt. Ohne Luftwechsel bleibt sie dort stehen, und an kalten Bauteilen im Hohlraum – Kaltwasserleitungen, Kälteverteilungen, Stahlteilen – fällt sie als Kondensat aus. Deshalb gehören die vorhandenen Öffnungen in der Trocknungsphase zum Lüftungskonzept: Die Hohlraumluft wird über sie in den Raum geführt, und die Raumluft wird mit Querlüftung, bei kühler Außenluft mit Beheizung, tatsächlich ausgetauscht. Bautrockner wirken dabei nur auf die Raumluft; in den Hohlraum gelangt trockene Luft erst, wenn über die Öffnungen ein Weg dafür besteht.

Aus der Praxis

Wir messen die Restfeuchte auf Hohlbodenflächen in Nassbauweise grundsätzlich mit der CM-Messung und legen die Entnahmestellen vorher mit dem Elementplan fest, im Feld zwischen den Stützpunkten. Zweimal haben wir erlebt, dass jemand ohne diesen Plan gebohrt und dabei einen Elementkopf geöffnet hat – die Probe war unbrauchbar und die Schicht an der dünnsten Stelle beschädigt. Wir öffnen außerdem in der Trocknungsphase die Revisionsdeckel, weil die Hohlraumluft sonst gesättigt stehen bleibt.

Für die Bewertung gelten dieselben Grenzwerte wie bei den entsprechenden Estrichen: bei Calciumsulfat 0,5 Prozent CM unbeheizt und 0,3 Prozent CM beheizt, bei Zementestrich 2,0 Prozent CM unbeheizt und 1,8 Prozent CM beheizt. Entscheidend ist die Entnahme: Die Probe kommt aus dem unteren Bereich des Querschnitts, denn die Oberfläche trocknet zuerst und zeigt einen Wert, den der Querschnitt noch nicht erreicht hat.

Öffnungen, Anschlüsse und Fugen in einer fugenlosen Platte

Jede Öffnung in der Fläche wird vor dem Einbringen gesetzt. Rahmen und Deckel werden auf die künftige Oberkante eingemessen, gegen Auftrieb gesichert und dicht angeschlossen. Wird eine Öffnung später hergestellt, entsteht sie durch Sägen: mit Staub in einem fertigen Ausbau, mit einer Schnittkante ohne Einfassung und mit der Gefahr, eine eingelegte Bewehrung an der Schnittlinie zu durchtrennen. Dieselbe Überlegung gilt für Auslässe und Bodentanks, deren Position aus dem Möblierungsplan kommt und nicht aus dem Elementraster.

Eine fugenlose Platte braucht trotzdem einen Fugenplan. Bewegungsfugen werden an Bauwerksfugen weitergeführt, an Einschnürungen und Türdurchgängen angeordnet und in großen Flächen als Feldbegrenzung eingeplant. Randstreifen trennen die Fläche von Wänden und Rohbaustützen. Läuft die Platte ohne Trennung an ein festes Bauteil, entstehen Zwangsspannungen aus Schwinden, und sie lösen sich als Riss an der Stelle mit dem kleinsten Querschnitt – meist an einer Türlaibung.

Bis zum Erreichen der Belegreife ist die Fläche Verkehrsweg und Untergrund zugleich. Sie darf nach Produktangabe früh begangen werden, ohne dass damit eine Aussage über die Belastbarkeit verbunden ist: Punktlasten aus Gerüsten und abgesetzten Lasten wirken auf die dünnste Stelle über einem Elementkopf, und ein Durchbruch dort ist mit örtlicher Instandsetzung nicht sauber zu schließen.

Sie planen einen Hohlboden? Unsere Leistungsseite erläutert Bauweisen, Lastklassen und Schnittstellen: Hohlboden. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Wann darf eine Hohlbodenfläche in Nassbauweise betreten werden?

Die Begehbarkeit richtet sich nach der Produktangabe des eingesetzten Fließmörtels und tritt meist deutlich vor der Belastbarkeit ein. Betreten heißt dabei kontrolliertes Gehen, nicht Materialtransport: Punktlasten treffen die geringste Schichtdicke über den Elementköpfen. Für Rollverkehr und abgesetzte Lasten gilt die Angabe zur Belastbarkeit, nicht die zur Begehbarkeit.

Warum trocknet der Hohlboden länger als ein schwimmender Estrich gleicher Dicke?

Weil unter der Schicht eine geschlossene Kunststoffschale und stehende Luft liegen. Die Trocknung läuft deshalb allein über die Oberseite, während ein schwimmender Estrich auch nach unten in die Dämmschicht abgeben kann. Ohne Luftwechsel im Raum und im Hohlraum verlängert sich die Zeit bis zur Belegreife zusätzlich.

Lassen sich Leitungen im Hohlraum später ergänzen?

Nur in dem Maß, in dem Öffnungen vorhanden sind und der Hohlraum zwischen den Stützfüßen durchgängig ist. Deshalb werden Anzahl und Lage der Öffnungen aus der erwarteten Änderungshäufigkeit abgeleitet und nicht aus einem Mindestmaß. Wird diese Ebene regelmäßig umgebaut, ist der trocken montierte Doppelboden die technisch passendere Bauart.

Woran erkennt man eine zu dünne Überdeckung über den Elementköpfen?

Typisch sind Risse, die dem Stützraster folgen, Hohlklang beim Abklopfen über den Köpfen und Abzeichnungen des Rasters im Belag. Nachgewiesen wird die Dicke durch Bohrung oder Sondierung im Feld und über dem Kopf; die Differenz beider Werte zeigt, ob die Elemente beim Einbringen aufgeschwommen sind.
