Stützen, Kleber und Höhenjustierung im Doppelboden

Systemböden Batuhan Özbek, Bauingenieur (B.Sc.)

Die Stütze ist das kleinste und das am höchsten belastete Bauteil des Doppelbodens. Über sie läuft jede Last aus der Platte in die Rohdecke, und zwar über eine Klebefläche, die kaum größer ist als eine Handfläche. Wie tragfähig eine Doppelbodenfläche wirklich ist, entscheidet sich deshalb an zwei Stellen, die nach der Montage niemand mehr sieht: am Fußpunkt und am Justiergewinde.

Der Lastweg endet in der Klebefuge unter dem Fußteller

Eine Radlast auf der Platte erzeugt dort eine Biegung, die Platte gibt die Auflagerkräfte an die Stützenköpfe weiter, und von dort läuft die Last als Druck durch das Stützenrohr in den Fußteller. Unter dem Teller trifft sie die Rohdecke auf der kleinen Fläche des Fußes, also mit einer örtlichen Pressung, die weit über der Flächenlast liegt, mit der die Decke gerechnet wurde. Deshalb ist nicht die Druckfestigkeit des Betons das Thema, sondern die Festigkeit seiner obersten Millimeter.

Hinzu kommen Kräfte quer zur Stütze. Wer einen Rollcontainer anschiebt, eine Trennwand auf der Fläche verschiebt oder einen Schrank über den Boden zieht, erzeugt eine waagerechte Kraft in Kopfhöhe. Am Fußpunkt wirkt sie als Moment: Auf einer Seite des Tellers entsteht Druck, auf der gegenüberliegenden Zug. Genau dieser Zug ist die maßgebende Größe für die Verklebung, denn eine Klebefuge, die Druck aufnimmt, muss dazu nichts können – tragen muss sie in dem Moment, in dem sie abgezogen wird.

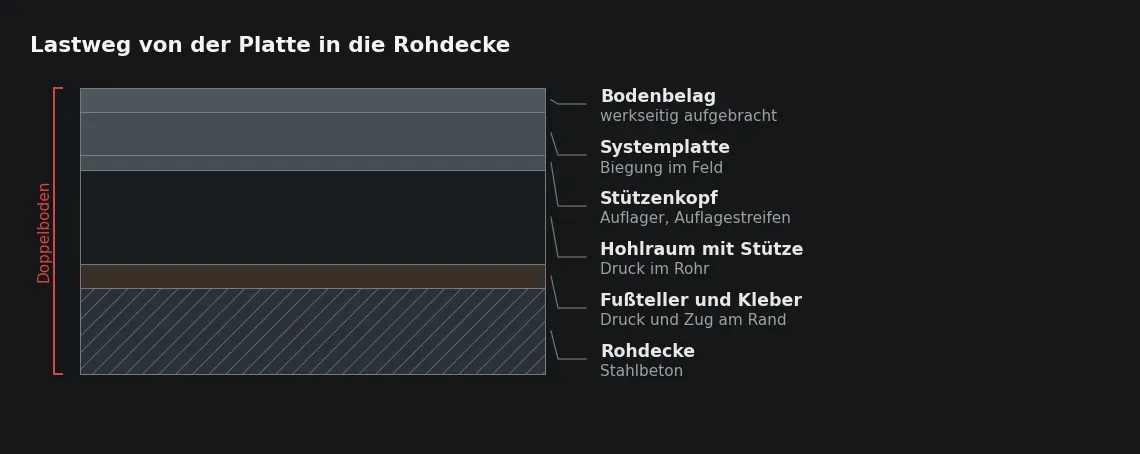

Der Querschnitt zeigt, warum die Verklebung keine Montagehilfe ist: Sie ist das letzte Glied im Lastweg und nimmt aus waagerechten Kräften auch Zug auf.
Der Querschnitt zeigt, warum die Verklebung keine Montagehilfe ist: Sie ist das letzte Glied im Lastweg und nimmt aus waagerechten Kräften auch Zug auf.

Was der Untergrund für die Verklebung mitbringen muss

Die Klebefuge kann nur so viel übertragen, wie die oberste Schicht des Untergrunds hält. Reißt der Verbund, dann fast nie im Klebstoff, sondern im Beton knapp unter der Oberfläche oder in einer Trennschicht darauf. Maßgebend ist damit die Oberflächenzugfestigkeit der Rohdecke, und die erforderliche Größe ergibt sich aus dem Systemnachweis der gewählten Stütze, nicht aus einem allgemeinen Erfahrungswert.

Die häufigsten Trennschichten sind unauffällig. Auf geglätteten Betondecken liegt oft eine dünne, bindemittelreiche Sinterschicht, die sich mit dem Fingernagel ritzen lässt; darunter ist der Beton fest, darüber hält nichts. Ebenso wirken Reste von Schalöl, Nachbehandlungsmittel, Zementschlämme aus dem Reinigen, Feinstaub aus Trennschnitten und Farbmarkierungen der Vorgewerke. Vorbereitet wird mechanisch – geschliffen, gefräst oder kugelgestrahlt –, weil ein Kehren die Schicht nur glättet, statt sie zu entfernen.

Nicht jede Fläche, auf der ein Doppelboden entsteht, ist eine rohe Betondecke. Auf Verbundestrichen, alten Ausgleichsschichten und Bodenplatten mit Beschichtungsresten ist zuerst zu klären, ob die Schicht selbst am Untergrund hält, weil die Klebefuge sonst auf einer festen Platte über einer Hohllage sitzt. Bei Calciumsulfatestrichen als Klebegrund kommt die Feuchteempfindlichkeit hinzu, bei Gussasphalt die Verformbarkeit unter Dauerdruck – beides begrenzt die Auswahl des Klebstoffs und wird vor dem Materialabruf geklärt.

  • Die Oberfläche wird auf lose und sandende Bereiche abgesucht und an den auffälligen Stellen mit der Haftzugprüfung beurteilt.
  • Sinterschichten, Nachbehandlungsmittel und Schalölreste werden mechanisch entfernt, nicht überklebt oder übergrundiert.
  • Restfeuchte und Saugfähigkeit der Decke werden geprüft, weil Reaktionsharzkleber und mineralische Klebemörtel unterschiedlich darauf reagieren.
  • Altbeläge, Spachtelungen und Beschichtungen werden nur dann als Klebegrund genutzt, wenn ihr Verbund zum Untergrund nachgewiesen ist.
  • Die Stützenpunkte werden unmittelbar vor dem Kleben staubfrei gemacht, weil Feinstaub sich in der Zeit bis zum Setzen neu absetzt.
  • Größere Unebenheiten werden vorher ausgeglichen, damit der Fußteller vollflächig und nicht auf einer Kante gebettet ist.

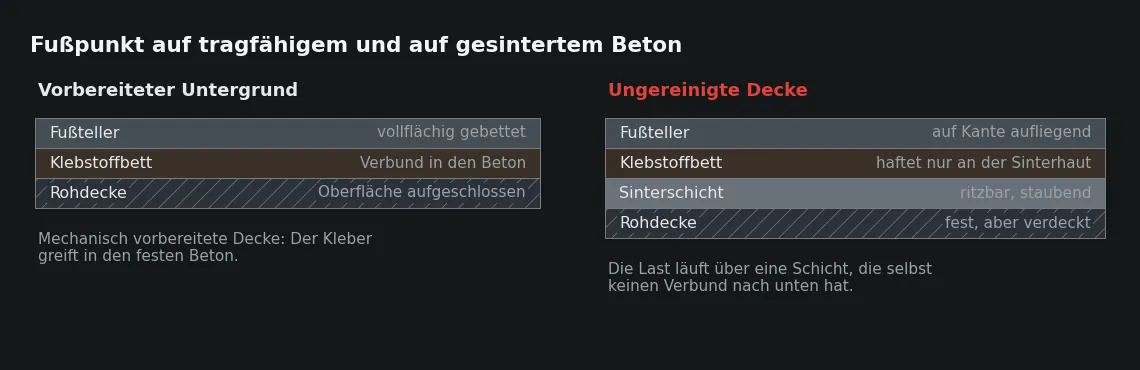

Rechts ist der Beton fest und der Klebstoff hält – die Trennstelle liegt in der dünnen Sinterschicht darüber, die beim Setzen nicht zu sehen ist.
Rechts ist der Beton fest und der Klebstoff hält – die Trennstelle liegt in der dünnen Sinterschicht darüber, die beim Setzen nicht zu sehen ist.

Klebstoffe: Bettung, Standzeit, Kontaktfläche

Eingesetzt werden mineralische Klebemörtel und Reaktionsharzkleber, und die Wahl ist keine Frage des Geschmacks. Mineralische Mörtel verzeihen einen feuchten Untergrund, lassen sich dicker auftragen und können kleine Unebenheiten am Fußpunkt ausgleichen; dafür brauchen sie länger, bis die Fläche belastet werden kann. Reaktionsharze erreichen ihre Festigkeit schneller und in dünner Schicht, verlangen aber einen trockenen, staubfreien und vorbereiteten Untergrund und reagieren empfindlich auf niedrige Temperaturen.

  • Stützenpunkte aus dem abgesetzten Raster anreißen und die Punkte einzeln reinigen.
  • Klebstoff in der vorgesehenen Menge auftragen, sodass der Teller nach dem Andrücken vollflächig gebettet ist.
  • Stütze setzen, mit Druck andrehen oder andrücken, bis Luft und Überschuss am Rand austreten.
  • Höhe am Gewinde einstellen, solange der Klebstoff frisch ist, und die Stellung anschließend sichern.
  • Standzeit nach Produktangabe abwarten, bevor Platten aufgelegt oder Lasten aufgebracht werden.
  • Stichprobenweise kontrollieren, ob der Klebstoff am Tellerrand umlaufend austritt, und Fehlstellen vor dem Weiterbau beheben.

Der häufigste Ausführungsfehler ist die punktweise Klebung. Wird der Klebstoff nur in der Mitte des Tellers aufgebracht, trägt die Fuge mittig, und der Randbereich, der die Zugkräfte aus dem Kippmoment aufnehmen soll, ist unbeteiligt. Die Stütze steht, hält bei senkrechter Last problemlos und löst sich erst, wenn quer gezogen wird – oft erst lange nach der Übergabe, wenn Regale bestückt oder Trennwände verschoben werden. Zweiter Punkt ist das Nachjustieren nach dem Anziehen des Klebstoffs: Wer eine Stütze dann noch bewegt, trennt den gerade entstandenen Verbund und stellt ihn nicht wieder her.

Höhenjustierung und ihre Sicherung

Die Grobhöhe kommt aus der Stützenlänge, die Feinhöhe aus dem Gewinde. Justiert wird gegen die aus dem Meterriss abgeleitete Oberkante der Stützenköpfe, in der Fläche fortlaufend mit dem Rotationslaser kontrolliert. Der Justierweg ist begrenzt, und eine bis an den Anschlag ausgefahrene Stütze ist keine Reserve für eine tiefe Stelle in der Decke, sondern ein Bauteil mit verringerter Führungslänge im Gewinde.

Nach der Einstellung wird die Stellung gesichert, je nach System über Kontermutter, Klemmung oder eine Sicherung am Kopf. Ohne diese Sicherung verdreht sich das Gewinde unter Begehen und Vibration, und die Höhen der Fläche wandern über Monate auseinander. Erkennbar ist das an einer Fläche, die bei der Abnahme eben war und ein Jahr später einzelne wippende Platten hat.

Die Wirkung einer falsch justierten Stütze ist geometrisch eindeutig. Steht eine Stütze zu hoch, liegt die Platte auf drei statt vier Auflagern und kippt beim Betreten der freien Ecke; das ist das typische Klappern, das sich durch Belastungswechsel beim Gehen verstärkt. Steht sie zu tief, hat die Platte an dieser Ecke keinen Kontakt, die Spannweite verdoppelt sich in einer Richtung, und die Biegung im Feld steigt – die nachgewiesene Lastklasse wird an dieser Stelle nicht erreicht, auch wenn Platte und Stütze für sich in Ordnung sind.

Aus der Praxis

Wir gehen nach dem Auflegen der ersten Plattenreihen die Fläche mit dem Fuß auf den Plattenecken ab, statt nur mit der Latte über die Ebenheit zu prüfen. Eine Platte, die auf drei Punkten liegt, ist nicht unbedingt unebener als die Nachbarplatte – sie gibt an einer Ecke nach und man hört ein feines Knacken. Wir justieren solche Stützen nach, solange der Klebstoff seine Standzeit noch nicht hinter sich hat, und finden diese Stellen im fertigen Geschoss sonst erst, wenn der erste Rollwagen darüber fährt.

Aussteifung bei großen Hohlraumhöhen

Mit der Hohlraumhöhe wächst die freie Länge der Stütze, und damit ändert sich ihr Verhalten grundlegend. Eine kurze Stütze ist ein gedrückter Klotz, eine hohe ein schlanker Stab: Sie kann ausknicken, und schon eine kleine waagerechte Kraft am Kopf erzeugt am Fuß ein Moment, das mit der Höhe linear zunimmt. Ab welcher Höhe zusätzliche Maßnahmen nötig sind, gibt das Systemdatenblatt in Verbindung mit der Lastklasse vor.

Ausgesteift wird über Riegel zwischen den Stützenköpfen, die aus dem Stützenraster ein zusammenhängendes Gestell machen, und in großen Flächen über Diagonalverbände in einzelnen Feldern. Zusätzlich werden die Stützenköpfe mit den Platten verbunden oder verschraubt, damit sich die waagerechte Kraft über die Plattenscheibe verteilt und nicht an einer Stütze hängt. Freie Ränder brauchen besondere Aufmerksamkeit: An Podestkanten, Treppenöffnungen und Übergängen zu tiefer liegenden Flächen fehlt die aussteifende Nachbarschaft in einer Richtung.

Aussteifung ist außerdem ein Thema der Bauzeit, nicht nur der Nutzung. Die größten waagerechten Kräfte auf eine Doppelbodenfläche entstehen häufig, bevor sie genutzt wird: beim Anfahren mit Transportwagen, beim Aufstellen von Trennwänden und beim Bewegen schwerer Geräte über die noch leere Fläche. Bei hohen Hohlräumen gehört deshalb festgelegt, welche Bereiche wann befahren werden dürfen.

Prüfen und später erkennen, ob der Fußpunkt hält

Geprüft wird während der Montage, weil danach alles verdeckt ist. Sinnvoll sind der umlaufende Klebstoffaustritt am Tellerrand als Zeichen für die vollflächige Bettung, die Kontrolle von Höhenlage und Ebenheit gegen den Laser, die Sichtprüfung der Sicherung am Gewinde und die Kontrolle des Auflagerkontakts an allen vier Ecken jeder Platte. Diese vier Punkte kosten Montagezeit und sind der einzige Zeitpunkt, an dem sie ohne Öffnen der Fläche möglich sind.

Später zeigen sich Fehlstellen an wiederkehrenden Mustern. Eine einzelne klappernde Platte deutet auf eine verstellte oder gelöste Stütze, ein ganzer Streifen auf eine Reihe, die gegen einen falschen Bezug justiert wurde. Bewegen sich Platten unter Regalreihen und schweren Einbauten, ist der Fußpunkt dort gelöst oder der Untergrund unter dem Teller nachgegeben. Beurteilt wird das durch Öffnen einzelner Platten am auffälligen Punkt und nicht durch Messen an der Oberfläche, weil die Ursache im Hohlraum liegt. Wird eine Stütze neu gesetzt, gilt für den Fußpunkt derselbe Ablauf wie bei der Montage, einschließlich Vorbereitung der Deckenoberfläche und Standzeit des Klebstoffs.
