In Labor- und Reinraumbereichen ist der Systemboden Teil der Raumhülle und nicht nur die Ebene, auf der gearbeitet wird. Über Fugen, Auslässe und Randanschlüsse steht der Hohlraum mit dem Raum in Verbindung, und dieselbe Fläche muss Reinigungsmittel, verschüttete Medien und im Reinraum eine gerichtete Luftführung aushalten. Die Entscheidungen fallen deshalb nicht bei der Plattenauswahl, sondern bei der Bauart und an jedem Rand, jeder Fuge und jeder Durchdringung.

Der Boden gehört zur Raumhülle, nicht nur zur Tragebene

Im Bürogeschoss endet die Aufgabe einer Systembodenfläche an der Oberkante der Platte: Sie trägt, sie sieht gleichmäßig aus, sie lässt sich öffnen. Im Labor und im Reinraum wirkt dieselbe Fläche in beide Richtungen. Nach oben ist sie die Ebene, auf der gearbeitet, verschüttet und feucht gereinigt wird. Nach unten schließt sie einen Hohlraum ab, in dem Medienleitungen, Absaugungen und je nach Anlagenkonzept auch Luft geführt werden. Jede Öffnung in dieser Ebene verbindet zwei Bereiche, die getrennt bleiben sollen.

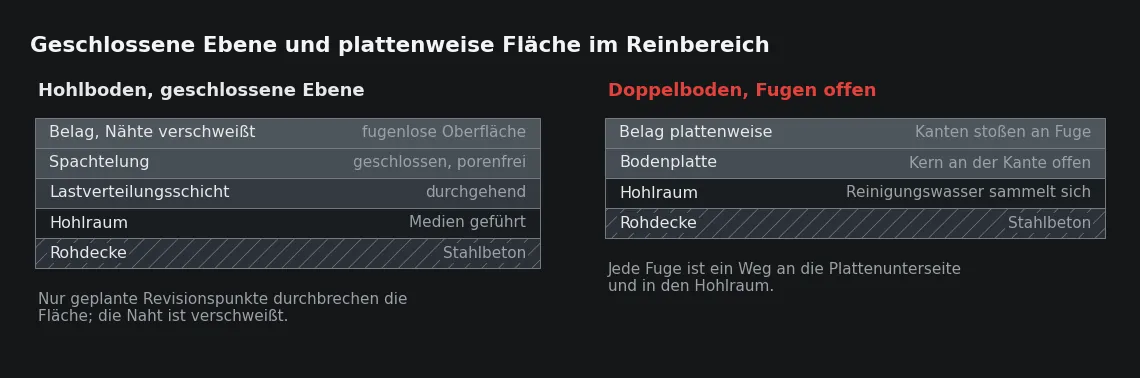

Aus dieser Doppelfunktion folgt die erste und folgenreichste Festlegung, und sie fällt vor der Materialwahl: die Bauart. Ein Doppelboden besteht aus einzelnen abnehmbaren Platten und hat damit in jedem Quadratmeter mehrere Meter Fuge. Ein Hohlboden hat eine geschlossene, durchgehend gespachtelte Oberfläche und Öffnungen nur dort, wo Revisionspunkte geplant sind. Je höher die Anforderung an Reinheit und Dichtheit, desto mehr spricht für die geschlossene Ebene; je häufiger im Hohlraum umgebaut wird, desto mehr für die abnehmbare Platte. Wer beides braucht, teilt die Fläche: geschlossene Ebene im Reinbereich, Doppelboden im Technikbereich, mit einer definierten Trennung dazwischen.

Dichtheit entsteht an Fugen, Kanten und Durchdringungen

Dichtheit ist keine Eigenschaft der Platte, sondern der Summe ihrer Ränder. Eine Plattenoberfläche ist praktisch immer flüssigkeitsundurchlässig; die Wege ins Innere des Aufbaus liegen an der Kante, an der Fuge und an jedem Ausschnitt. Steht Wasser auf der Fläche, läuft es zuerst in die Fuge, dann über die Plattenkante an die Unterseite und von dort in den Hohlraum. Der Schaden ist dabei selten sichtbar, weil er unter der Fläche stattfindet: Der Plattenkern quillt von der Kante her, die Klebefläche der Stützenfüße wird durchfeuchtet, und Ablagerungen bleiben im Hohlraum liegen, wo sie später Geruch oder mikrobiellen Befall verursachen.

Soll die plattenweise Fläche dennoch dicht sein, wird die Fuge zum Bauteil. Sie wird nicht verschlossen, sondern mit einem dauerelastischen Material gefüllt, das die Platte weiterhin lösbar hält und dieselbe Beständigkeit wie der Belag haben muss. Was dabei zu entscheiden ist, entscheidet sich vor der Montage:

• Die Kantenausbildung der Platte muss zur Fugendichtung passen, denn ein stumpf gestoßener Umleimer bietet der Dichtmasse kaum Haftfläche und keine definierte Fugenbreite.
• Das Dichtstoffsystem muss dieselben Reinigungs- und Desinfektionsmittel aushalten wie der Belag, sonst wird die Fuge zur ersten Stelle, an der die Fläche versagt.
• Die Zahl der Fugen sinkt mit dem Plattenformat, weshalb im Reinbereich das größere Raster fast immer das richtige ist, solange die Lastklasse es zulässt.
• Ausschnitte für Auslässe und Medien werden im Werk oder auf einer eingerichteten Schneidstation hergestellt, weil ein handgeführter Ausschnitt an der Schnittkante offen bleibt und nachgefasst werden muss.
• Der Randanschluss wird hochgezogen ausgebildet, damit die Fläche an der Wand nicht dort endet, wo das Reinigungswasser steht.

Wenn der Hohlraum zum Luftweg wird

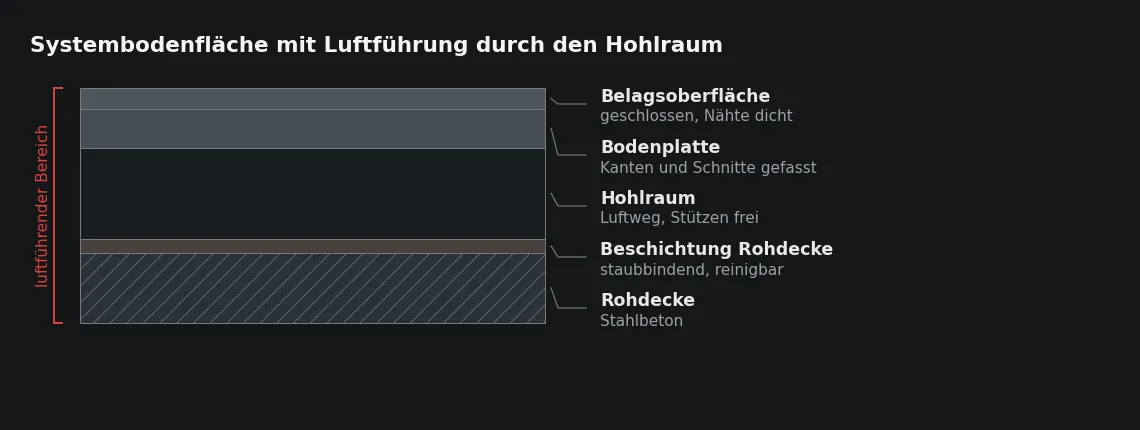

In vielen Reinraumkonzepten führt die Anlage Luft über den Boden: als Abluft aus dem Raum durch Auslässe in der Fläche oder als Zuluft über den Hohlraum in einen Verteilbereich. Damit wird der Hohlraum Teil des luftführenden Systems, und die Anforderungen an seine Oberflächen ändern sich vollständig. Eine unbehandelte Rohdecke gibt Staub ab, eine geschnittene Plattenunterseite ebenso, und beides landet in der Luft, die in den Raum zurückgeführt wird.

Aus der Luftführung folgt auch, dass der Hohlraum nicht beliebig zugebaut werden darf. Kabelpritschen, Medienleitungen und Konsolen verengen den Querschnitt, und was in der Planung als freier Hohlraum gerechnet wurde, ist nach der Installation häufig zur Hälfte belegt. Ebenso wichtig sind die Trennungen: Wo unterschiedliche Reinheits- oder Druckbereiche aneinandergrenzen, muss der Hohlraum an derselben Achse getrennt werden wie der Raum darüber, sonst läuft die Luft unter der Trennwand hindurch. Diese Trennung ist ein Bauteil im Hohlraum und gehört in die Planung, nicht in die Montage.

Chemische Beständigkeit ist eine Eigenschaft des Systems

Beständigkeit wird meist als Eigenschaft des Belags abgefragt und dann als Eigenschaft der Fläche verstanden. Das ist der häufigste Fehlschluss in Laborbereichen. Der Belag ist an einer punktuellen Einwirkung selten die schwächste Stelle; es sind die Naht, die Fugendichtung, der Randabschluss und der Klebstoff, der an einer offenen Kante erreichbar ist. Entscheidend ist deshalb nicht die Frage, ob ein Material beständig ist, sondern gegen welches Medium, in welcher Konzentration und über welche Einwirkdauer.

Jede Einwirkungsart trifft eine andere Stelle. Deshalb reicht eine allgemeine Beständigkeitsangabe für die Ausführung nicht aus.

Reinigbarkeit ist die zweite Hälfte derselben Frage. Eine Fläche ist reinigbar, wenn Schmutz nirgends hängen bleibt und das Reinigungsmittel überall abgenommen werden kann: glatte, porenfreie Oberfläche, keine offene Fuge, ein Randabschluss ohne einspringende Ecke. Rutschhemmung wirkt genau dagegen, weil sie Struktur verlangt. In Laborbereichen mit Nassbelastung ist diese Abwägung Teil der Planung und nicht auf der Baustelle zu treffen, weil sie über Belagsart und Oberfläche entscheidet.

Ableitfähigkeit funktioniert nur als durchgehende Kette

Ableitfähige Systembodenflächen werden gemessen, und gemessen wird immer der Weg von der Oberfläche bis zum Erdungspunkt. Dieser Weg führt durch den Belag, durch den leitfähigen Klebstoff und die eingelegten Kupferbänder, über die Platte in die Unterkonstruktion und von dort über die Erdungsleitung an den Potentialausgleich. Fällt ein Glied aus, ist die Fläche nicht schlechter, sondern wirkungslos, und zwar ohne dass man es sieht.

Im Labor kommen drei Unterbrechungen häufiger vor als im Bürobau. Erstens isolierende Kantenprofile oder Fugendichtungen, die die Platten elektrisch voneinander trennen, wo die Ableitung über die Fläche geplant war. Zweitens Pflegemittel, die einen nicht leitfähigen Film aufbauen und den Widerstand an der Oberfläche in wenigen Reinigungszyklen verändern. Drittens Platten, die bei einem Umbau getauscht und ohne Wiederherstellung der Erdungsverbindung eingesetzt werden. Die Messpunkte gehören deshalb dokumentiert, damit sich der Zustand im Betrieb überprüfen lässt und nicht erst dann geprüft wird, wenn ein Gerät stört.

Anschlüsse an Wand, Mobiliar und Technik

Am Wandanschluss treffen die Toleranz des Rohbaus, die Bewegung der Bodenfläche und die Reinigungsanforderung aufeinander. Eine aufgesetzte Sockelleiste ist dort die falsche Lösung, weil sie eine waagerechte Kante mit Hinterschnitt erzeugt. Üblich ist die hochgezogene Ausbildung: Der Belag läuft über eine Hohlkehle an die Wand und endet oberhalb des Bereichs, in dem Reinigungswasser steht. Bei plattenweisen Flächen gelingt das nur über einen fest verlegten Randstreifen, der nicht mit abgenommen wird; die Grenze zwischen fester Randzone und abnehmbarer Fläche ist damit eine Planungsangabe und keine Frage der Montage.

Schwere Technik und durchgehende Labormöbel stehen nicht auf der Systembodenfläche, sondern werden an ihr vorbeigeführt. Entweder sie erhalten eigene Auflager, die bis auf die Rohdecke geführt werden, oder die Platten unter ihnen werden zusätzlich unterstützt. Beides muss vor der Montage bekannt sein, denn im ersten Fall entstehen Durchdringungen mit Anschlussdetail, im zweiten Fall zusätzliche Stützen im Raster. Wird das Mobiliar erst später gestellt, liegt es auf einer Fläche, deren Lastklasse für Verkehrslasten bemessen ist, und die betroffenen Platten sind dann nicht mehr abnehmbar, weil das Möbel darauf steht.

• Medienliste, Reinigungsverfahren, Luftführung und Erdungskonzept zusammenstellen, bevor Bauart und Belag festgelegt werden.
• Raster so legen, dass Auslässe, Arbeitsplätze und Trennwandachsen auf Rasterlinien fallen und nicht mitten auf eine Platte.
• Auflagerpunkte schwerer Technik und feste Randzonen im Plan kennzeichnen, damit sie bei der Montage nicht als abnehmbare Fläche behandelt werden.
• Ausschnitte für Auslässe und Durchdringungen mit gefasster Schnittkante herstellen und erst danach die Fläche schließen.
• Fugendichtung, Naht und Randanschluss in einem Zug ausführen und die Fläche danach nicht mehr als Baustellenverkehrsfläche nutzen.

Öffnen und Schließen im laufenden Betrieb

Eine Laborfläche wird im Betrieb geöffnet, und genau dann entscheidet sich, ob die Eigenschaften erhalten bleiben, die beim Einbau hergestellt wurden. Beim Öffnen wird die Fugendichtung zerstört; sie muss danach wieder hergestellt werden, und zwar mit demselben Material. Die Platte gehört an dieselbe Stelle zurück, weil sie sich in Höhe und Fuge auf ihre Nachbarn eingestellt hat. Wo ableitfähig ausgeführt wurde, ist die Erdungsverbindung Teil des Rücksetzens, nicht ein zusätzlicher Schritt.

Aus der Praxis

Wir markieren in Labor- und Reinraumbereichen jede Platte auf der Unterseite mit ihrer Rasterkoordinate, bevor die Fuge gedichtet wird. Beim ersten Umbau nach zwei Jahren spart das keine Stunde, sondern einen halben Tag, weil niemand suchen muss, welche Platte wohin gehört. Wir legen zusätzlich die Lage der Erdungsbänder und der festen Randzonen in denselben Plan, denn wer die Fläche später öffnet, ist selten derjenige, der sie montiert hat.

Sie planen einen Hohlboden? Unsere Leistungsseite erläutert Bauweisen, Lastklassen und Schnittstellen: Hohlboden. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Ist ein Doppelboden im Reinraum grundsätzlich ausgeschlossen?

Nein, aber er verlangt gedichtete Fugen, gefasste Plattenkanten und eine Reinigung ohne stehendes Wasser. Mit steigender Reinheitsanforderung wird die Zahl der Fugen zum entscheidenden Kriterium, und dann ist die geschlossene Ebene des Hohlbodens der einfachere Weg. In gemischten Bereichen bewährt sich die Teilung der Fläche nach Nutzung.

Welche Angaben braucht die Ausführung zur chemischen Beständigkeit?

Eine Liste der Medien mit Konzentration, Einwirkdauer und Temperatur sowie das im Betrieb vorgesehene Reinigungs- und Desinfektionsverfahren. Ohne diese Angaben lässt sich weder der Belag noch die Fugendichtung sinnvoll auswählen, weil beide gegen unterschiedliche Medien unterschiedlich beständig sind.

Muss die Rohdecke unter dem Systemboden behandelt werden?

Wenn Luft durch den Hohlraum geführt wird, ja, weil eine unbehandelte Betonoberfläche Staub abgibt und nicht feucht gereinigt werden kann. Auch ohne Luftführung ist eine geschlossene Oberfläche sinnvoll, sobald der Hohlraum im Betrieb regelmäßig geöffnet und begangen wird.

Wie wird die Ableitfähigkeit nach einem Umbau überprüft?

Durch Messung an den dokumentierten Messpunkten und zusätzlich an den Platten, die getauscht wurden. Häufigste Ursache eines veränderten Widerstands ist ein aufgebauter Pflegefilm oder eine beim Rücksetzen nicht wiederhergestellte Erdungsverbindung, beides ist ohne Messung nicht erkennbar.
