Systemböden im Rechenzentrum

Systemböden Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Im Rechenzentrum übernimmt der Doppelboden zwei Aufgaben gleichzeitig: Er trägt sehr hohe Einzellasten und er führt in vielen Anlagen die Kühlluft. Diese Doppelnutzung ist der Grund, warum hier Entscheidungen anders ausfallen als im Bürobau – bei der Hohlraumhöhe, bei der Kabelführung, bei der Dichtigkeit der Fläche und beim Bauablauf. Wer den Hohlraum nur als Installationsraum plant, verliert Kühlleistung, die später nicht zurückzuholen ist.

Der Hohlraum als Druckkammer

Bei der klassischen Unterflurkühlung bläst die Klimaanlage kalte Luft in den Hohlraum. Dort baut sich ein leichter Überdruck auf, und über perforierte Platten vor den Racks tritt die Luft nach oben aus. Der Hohlraum ist damit kein Restraum unter dem Boden, sondern ein Verteilkanal mit einem Strömungsquerschnitt, einem Druckverlust und einer Leckage.

Daraus folgt zunächst die Hohlraumhöhe. Sie ergibt sich nicht aus dem Platzbedarf der Kabel, sondern aus dem Luftvolumen, das an der entferntesten Stelle des Raums noch mit ausreichendem Druck ankommen muss. Je länger der Weg und je größer die abzuführende Wärmelast, desto höher muss der Hohlraum sein. Eine Höhe, die für die Kabelführung reichlich wirkt, kann strömungstechnisch deutlich zu knapp sein.

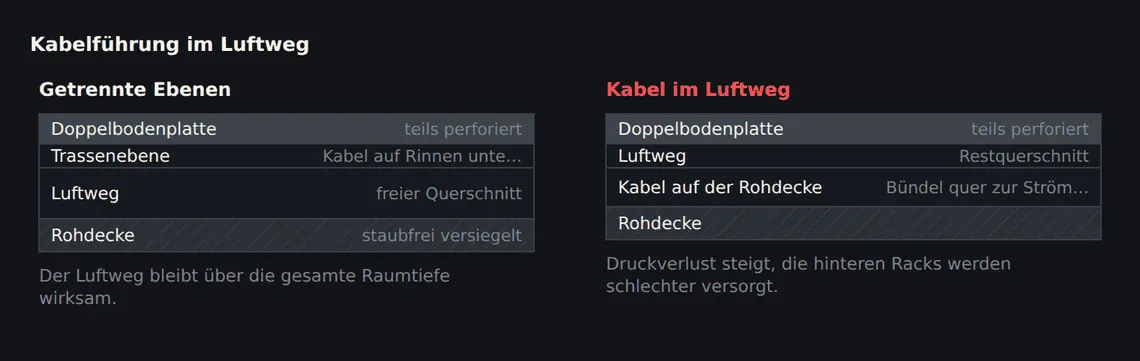

Der zweite Punkt ist alles, was im Luftweg liegt. Ein Kabelbündel quer zur Strömungsrichtung wirkt wie ein Stauwehr. Mehrere Bündel übereinander verengen den Querschnitt auf einen Bruchteil, und zwar genau dort, wo der Weg ohnehin am längsten ist – vor den Racks. Die saubere Lösung trennt die Ebenen: Luft unten, Trassen oben oder außerhalb des Hohlraums. Wo das nicht geht, werden die Trassen parallel zur Strömungsrichtung geführt und gebündelt statt verteilt.

Der dritte Punkt ist die Leckage. Jede Öffnung im Boden, die nicht vor einem Rack sitzt, gibt Kaltluft an einen Ort ab, an dem sie nichts nützt. Kabeldurchführungen ohne Bürstendichtung, offene Randfugen, ausgehobene Platten, ungenutzte Öffnungen unter Racks: Diese Verluste addieren sich und werden in älteren Anlagen regelmäßig zum größten einzelnen Effizienzproblem. Ein Boden, der strömungstechnisch dicht ist, ersetzt keine Kühlleistung – aber ein undichter verbraucht sie.

Lasten: die Standlast ist selten maßgebend

Ein voll bestücktes Rack bringt viel Gewicht auf eine kleine Grundfläche. Im Betrieb steht es auf vier Füßen oder auf einem Sockelrahmen, und die Last verteilt sich auf diese Punkte. Das ist meist noch handhabbar. Der kritische Moment ist ein anderer: das Einbringen.

Ein Rack wird auf Rollen über die Fläche geschoben, nicht getragen. Dabei liegt das gesamte Gewicht auf zwei bis vier kleinen, harten Rollen, die über Plattenfugen fahren. Beim Überfahren einer Fuge wird die Last kurzzeitig auf eine Plattenkante eingeleitet – also auf die Stelle, für die eine Prüfung die ungünstigsten Werte ergibt. Die maßgebende Beanspruchung tritt damit einmalig auf, bevor das Rechenzentrum überhaupt in Betrieb geht.

Perforierte Platten sind eigene Bauteile mit eigener Klassifizierung. Ein Fahrweg darf nicht über sie führen, wenn sie dafür nicht ausgelegt sind.

Daraus ergibt sich eine praktische Konsequenz, die wenig kostet und viel verhindert: Der Einbringweg gehört in die Planung. Er wird festgelegt, er bekommt die höhere Lastklasse oder eine temporäre Abdeckung, und er führt nicht über perforierte Platten. Wird er nicht festgelegt, entsteht der Fahrweg beim Einbringen von selbst – in der Regel als kürzeste Verbindung quer über die Fläche.

Aus der Ausführung

Die meisten Schäden an Doppelböden im Rechenzentrum entstehen nicht im Betrieb, sondern in den zwei Wochen, in denen die Technik eingebracht wird. Wir legen den Fahrweg deshalb vorher mit dem Betreiber fest, decken ihn mit lastverteilenden Bohlen ab und markieren ihn. Eine gebrochene Platte in einem laufenden Raum zu tauschen ist ein anderer Vorgang als eine Platte auf einer leeren Fläche zu tauschen.

Ableitfähigkeit und Erdung

In Räumen mit empfindlicher Elektronik wird der Boden ableitfähig ausgeführt. Der Ableitweg führt dabei nicht nur über den Belag und den leitfähigen Klebstoff, sondern durch die gesamte Konstruktion: von der Oberfläche über die Platte und das Auflager in die Stütze und von dort in den Potentialausgleich.

Das hat eine Folge, die im Bürobau nicht auftritt. Auflagerpads, Kantenschutzbänder und Klebstoffe der Unterkonstruktion können den Ableitweg unterbrechen, ohne dass es an der Oberfläche auffällt. Deshalb ist die Ableitfähigkeit beim Systemboden keine Frage der Belagsauswahl, sondern eine Frage des freigegebenen Systems. Eine Platte des einen Herstellers auf Stützen eines anderen ergibt keinen geprüften Ableitweg.

Die Erdung der Unterkonstruktion ist eine elektrotechnische Leistung und wird dort geplant. Für die Bodenarbeiten ist wichtig, dass die Anschlusspunkte vorhanden und erreichbar sind, bevor die Fläche geschlossen wird, und dass ihre Lage dokumentiert wird. Bei der Abnahme wird gemessen, und zwar an Messstellen über die Fläche verteilt, mit Protokollierung des Raumklimas – viele Beläge leiten über Feuchtigkeit mit, und die Luft im Rechenzentrum ist trocken.

Brandschutz und Überwachung des Hohlraums

Der Hohlraum enthält Brandlast in Form von Kabeln und wird gleichzeitig mit Luft durchströmt. Beides zusammen bedeutet, dass ein Entstehungsbrand im Hohlraum sehr schnell Rauch verteilt – und dass ein Melder an der Decke ihn spät bemerkt, weil der Rauch unter der Bodenfläche bleibt und dort mit der Strömung fortgetragen wird.

Deshalb wird der Hohlraum in Rechenzentren in der Regel eigenständig überwacht, häufig über Ansaugsysteme, die Luftproben aus dem Hohlraum ziehen. Für den Bodenaufbau folgen daraus konkrete Anforderungen: Die Rohrführung braucht Platz im Hohlraum, die Ansaugstellen brauchen eine definierte Lage, und die gesamte Installation muss über Revisionsstellen erreichbar bleiben. Beim Doppelboden ist das unkritisch, weil jede Platte aushebbar ist – vorausgesetzt, sie steht nicht unter einem Rack.

Hinzu kommt die Wahl des Plattenwerkstoffs. Wo Nichtbrennbarkeit gefordert ist, kommen Platten mit mineralischem Kern zum Einsatz; eine Blechkaschierung allein macht einen Holzwerkstoffkern nicht nichtbrennbar. Und dort, wo Brandabschnittsgrenzen verlaufen, muss der Hohlraum getrennt und jede Durchdringung abgeschottet werden – mit Reservequerschnitt, weil in einem Rechenzentrum nachbelegt wird, solange es in Betrieb ist.

Bauablauf und Sauberkeit

Der Doppelboden ist in einem Rechenzentrum das Bauteil, auf dem alle weiteren Gewerke arbeiten. Er muss also früh fertig sein. Gleichzeitig ist er das empfindlichste Bauteil im Raum. Diese beiden Anforderungen lassen sich nur über die Reihenfolge auflösen.

• Nassarbeiten und alle staubintensiven Arbeiten im Raum abschließen, bevor die Fläche verlegt wird.
• Rohdecke reinigen und staubbindend beschichten – sie ist später die Innenfläche eines Luftkanals.
• Trassen, Erdung, Melde- und Löschtechnik im Hohlraum fertigstellen und prüfen.
• Doppelboden verlegen, Fahrwege festlegen und abdecken, Randfugen und Durchführungen abdichten.
• Technik über die festgelegten Wege einbringen, danach Abdeckung entfernen und Fläche prüfen.
• Ableitfähigkeit, Ebenheit und Dichtigkeit der Durchführungen vor der Inbetriebnahme messen und protokollieren.

Der zweite Schritt wird häufig unterschätzt. Die Rohdecke unter einem luftführenden Hohlraum ist die Wand eines Kanals. Bleibt sie unbehandelt, gibt sie über Jahre Feinstaub ab, und dieser Staub wird mit der Kühlluft durch die Geräte gezogen. Eine staubbindende Beschichtung ist die einfachste Maßnahme der gesamten Konstruktion und die, die am häufigsten eingespart wird.

Ebenso gehört die Abdichtung der Durchführungen zum Bauablauf und nicht zur Nachbesserung. Bürstendichtungen und Dichtkissen lassen sich am einfachsten setzen, wenn die Kabel gerade eingezogen sind. Sind die Racks erst angeschlossen, wird aus einer Handbewegung eine Arbeit unter beengten Bedingungen im laufenden Betrieb – und sie unterbleibt dann meistens.

Zuletzt ein Punkt zur Ebenheit. Racks werden in Reihen aufgestellt und untereinander verbunden. Eine Höhenabweichung im Boden führt dazu, dass Rahmen verspannt werden und Türen nicht mehr schließen. Die Anforderungen nach DIN 18202 beschreiben Stichmaße über festgelegte Messstrecken; in einer Rackreihe zählt zusätzlich der stetige Verlauf über die gesamte Reihenlänge. Diese Anforderung sollte in der Planung stehen, bevor die erste Stütze gesetzt wird, denn nachträglich justieren lässt sich ein Doppelboden nur mit ausgehobener Fläche.

Sie planen einen Hohlboden? Unsere Leistungsseite erläutert Bauweisen, Lastklassen und Schnittstellen: Hohlboden. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum. Für Leitwarten, Schaltwarten und Technikräume: Schaltwartenboden.

Häufige Fragen

Wie hoch muss der Hohlraum im Rechenzentrum sein?

Die Höhe ergibt sich aus der abzuführenden Wärmelast, der Raumtiefe und der Luftmenge, die an der entferntesten Stelle noch ankommen muss – nicht aus dem Platzbedarf der Kabel. Sie ist damit ein Ergebnis der Klimaplanung und gehört vor der Bodenplanung festgelegt.

Braucht ein Rechenzentrum mit Kalt- und Warmgangeinhausung noch einen Doppelboden?

Nicht zwingend als Luftweg. Viele neuere Anlagen kühlen über Umluftgeräte in der Reihe oder direkt am Rack; der Doppelboden dient dann nur noch der Installation. Damit ändern sich Hohlraumhöhe und Anforderungen an die Dichtigkeit grundlegend.

Warum sind perforierte Platten ein Thema für die Statik?

Weil die Perforation Material entfernt und die Platte dadurch eine eigene, niedrigere Tragfähigkeit hat. Sie sind für den Standort vor dem Rack ausgelegt, nicht für Fahrwege – und liegen ausgerechnet dort, wo Technik eingebracht wird.

Wann wird die Ableitfähigkeit gemessen?

Nach Fertigstellung und Reinigung der Fläche, an über den Raum verteilten Messstellen, mit Protokollierung von Temperatur und Luftfeuchte. Die trockene Raumluft im Rechenzentrum verschiebt die Messwerte nach oben, deshalb ist das Klima Bestandteil des Nachweises.
