Kunstharzestrich und Reaktionsharzestrich
Reaktionsharzestriche sind die einzige Estrichgattung, die in wenigen Millimetern Dicke hoch belastbar und chemikalienbeständig ist. Sie erhärten nicht durch Hydratation, sondern durch die chemische Reaktion zweier Komponenten, und sie bringen kein Wasser in die Konstruktion. Der Aufwand verlagert sich dafür vollständig nach vorn: auf den Untergrund und auf die Bedingungen am Einbautag.
Estrich oder Beschichtung
Reaktionsharzestrich trägt das Kurzzeichen SR. Er besteht aus einem Reaktionsharz als Bindemittel und einer abgestuften Gesteinskörnung, meist ofengetrocknetem Quarzsand. Das Harz wird aus zwei Komponenten unmittelbar vor der Verarbeitung angemischt; die Erhärtung ist eine chemische Reaktion zwischen Harz und Härter und läuft unabhängig von Wasser oder Luftfeuchte ab.
Die Abgrenzung zur Beschichtung ist keine Materialfrage, sondern eine Frage von Dicke und Funktion. Bis etwa fünf Millimeter spricht man üblicherweise von einer Beschichtung: Sie schützt und versiegelt die Oberfläche, trägt aber nicht. Darüber übernimmt die Schicht tragende und lastverteilende Aufgaben und wird als Estrich bemessen. Das ist mehr als eine Begriffsfrage, weil sich daraus unterschiedliche Anforderungen an Untergrund, Bemessung und Prüfung ergeben.
Praktisch werden drei Aufbauformen unterschieden. Der Verlaufestrich wird selbstverlaufend eingegossen und bildet eine glatte, dichte Oberfläche. Der Mörtelestrich hat einen hohen Füllstoffanteil, wird erdfeucht eingebaut und abgezogen; er ist der eigentliche tragende Estrich. Der eingestreute Aufbau kombiniert beides: In die frische Harzschicht wird Quarzsand eingestreut, der überschüssige Sand nach dem Aushärten abgesaugt und die Fläche anschließend versiegelt. Daraus entsteht eine rutschhemmende, mechanisch widerstandsfähige Oberfläche.
Die Harztypen und was sie unterscheidet
Drei Harzsysteme sind im Bodenbau gebräuchlich, und sie haben unterschiedliche Profile. Die Auswahl folgt der Beanspruchung, nicht dem Preis – ein falsch gewähltes System hält mechanisch, versagt aber chemisch oder umgekehrt.
| Harztyp | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|
| Epoxidharz (EP) | hohe Druckfestigkeit, guter Verbund zum Untergrund, breite Chemikalienbeständigkeit | wenig elastisch, vergilbt unter UV | Industrie, Lager, Werkstatt, Labor |
| Polyurethan (PUR) | elastisch, rissüberbrückend, temperaturwechselbeständig | empfindlicher gegen Untergrundfeuchte | Flächen mit Bewegung, Kälte, Temperaturwechsel |
| Methacrylat (PMMA) | härtet in kurzer Zeit aus, auch bei niedrigen Temperaturen | starker Geruch bei der Verarbeitung | Sanierung unter Zeitdruck, Kühlbereiche |
Innerhalb jedes Typs gibt es erhebliche Produktunterschiede. Verbindlich ist immer die technische Beschreibung des konkreten Systems.
Methacrylatsysteme sind dort interessant, wo eine Fläche über Nacht wieder nutzbar sein muss. Sie härten in einem Bruchteil der Zeit aus, die ein Epoxidharz braucht, und sie funktionieren bei Temperaturen, bei denen Epoxid nicht mehr vernünftig reagiert. Der Nachteil ist der intensive Geruch während der Verarbeitung, der eine Abtrennung und Belüftung des Bereichs erfordert und angrenzende Nutzungen für diesen Zeitraum unterbricht.
Ein Punkt, der bei Epoxidharzen oft überrascht: Sie vergilben unter UV-Einstrahlung. Das ist ein rein optischer Effekt ohne Einfluss auf die Funktion, fällt aber in Bereichen mit großen Fensterflächen deutlich auf, besonders bei hellen Farbtönen. Wo das stört, wird eine UV-stabile Deckversiegelung aufgebracht.
Der Untergrund entscheidet alles

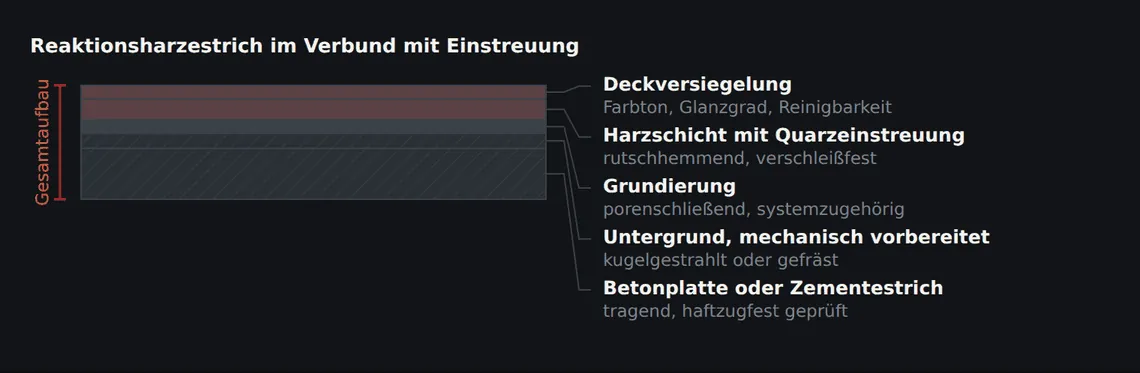

Ein Reaktionsharzestrich wird im Verbund eingebaut. Er hat keine eigene Dicke, mit der er Unebenheiten oder mangelnde Tragfähigkeit ausgleichen könnte – er folgt dem Untergrund und übernimmt dessen Eigenschaften. Jede Schwachstelle darunter wird zur Schwachstelle im fertigen Boden.

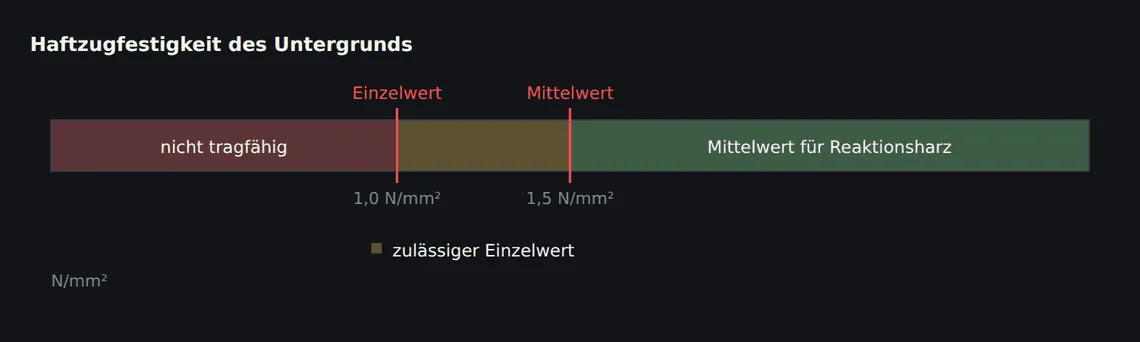

Die maßgebliche Prüfgröße ist die Haftzugfestigkeit des Untergrunds. Sie wird mit aufgeklebten Prüfstempeln an mehreren Stellen der Fläche gemessen. Für Reaktionsharzbeläge im Industriebereich wird üblicherweise ein Mittelwert von mindestens 1,5 N/mm² gefordert, wobei kein Einzelwert unter 1,0 N/mm² liegen darf. Liegt die Fläche darunter, hilft kein besseres Harz – dann trägt der Untergrund nicht.
Die zweite Größe ist die Untergrundfeuchte. Die meisten Harzsysteme sind dampfdicht. Wird auf einen noch feuchten mineralischen Untergrund beschichtet, wandert die Feuchte nach oben, findet keinen Ausgang und drückt die Schicht ab – als Blasen, als flächige Ablösung oder als Osmose in Form kleiner, flüssigkeitsgefüllter Blasen. Erdberührte Bauteile ohne Abdichtung sind deshalb ein eigenes Kapitel und ohne dampfbremsende Grundierung nicht beschichtbar.
Der dritte Punkt ist die Sinterschicht. Auf jedem abgezogenen mineralischen Untergrund liegt eine feine, bindemittelreiche Zone an der Oberfläche, die für sich kaum Zugkraft überträgt. Sie sieht fest aus, misst aber schlecht. Sie muss mechanisch entfernt werden – nicht angeschliffen, sondern abgetragen.
- Untergrund prüfen: Haftzugfestigkeit, Feuchte, Ebenheit, vorhandene Beschichtungen und Verunreinigungen.
- Oberfläche mechanisch aufschließen – kugelstrahlen, fräsen oder schleifen, je nach Zustand und geplanter Schichtdicke.
- Fehlstellen, Risse und Ausbrüche mit einem systemzugehörigen Reparaturmörtel schließen.
- Staubfrei absaugen. Restlicher Schleifstaub wirkt wie ein Trennmittel.
- Grundierung aufbringen und die Poren des Untergrunds schließen, damit keine Luft in die nachfolgende Schicht aufsteigt.
- Estrich oder Beschichtung innerhalb des vom System vorgegebenen Zeitfensters aufbringen.
Der Einbautag: Temperatur, Taupunkt, Topfzeit
Reaktionsharze reagieren temperaturabhängig. Zu kalt bedeutet, dass die Reaktion nicht vollständig abläuft und die Endfestigkeit nicht erreicht wird; zu warm bedeutet, dass die Topfzeit dramatisch kürzer wird und das Material im Eimer aushärtet, bevor es auf der Fläche ist. Beide Fehler sind nicht korrigierbar.
Der wichtigere und häufiger übersehene Punkt ist der Taupunkt. Liegt die Untergrundtemperatur zu nah an der Taupunkttemperatur der Raumluft, bildet sich auf der Oberfläche ein Feuchtefilm – oft nicht sichtbar, aber ausreichend, um den Verbund zu verhindern oder die Oberfläche der frischen Schicht zu stören. Als Arbeitsregel gilt ein Abstand von mindestens drei Kelvin zwischen Untergrundtemperatur und Taupunkt.
Aus der Ausführung
Wir messen vor jeder Harzarbeit Lufttemperatur, relative Luftfeuchte und Untergrundtemperatur und rechnen daraus den Taupunkt aus. Kritisch sind nicht die kalten Tage, sondern die warmen nach einer kühlen Nacht: Die Bodenplatte ist noch kalt, die Luft bringt Feuchte mit, und auf dem Beton liegt ein Film, den man nicht sieht. Wer dann anfängt, verliert die Fläche.
Die Topfzeit ist die dritte Größe. Sie beginnt beim Anmischen und endet, wenn das Material nicht mehr verarbeitbar ist. Sie steht in der technischen Beschreibung des Systems, gilt aber für eine bestimmte Temperatur – bei höherer Materialtemperatur verkürzt sie sich erheblich. Praktisch heißt das: Ansatzgrößen an die Verarbeitungsgeschwindigkeit anpassen und nicht mehr anmischen, als die Kolonne in der verbleibenden Zeit einbauen kann.
Angemischt wird vollständig und mit definierter Rührzeit, danach wird umgetopft. Nicht durchgemischtes Material härtet nicht aus und bleibt als klebrige Stelle in der Fläche zurück. Die Reste am Rand und am Boden des ersten Gebindes sind die häufigste Quelle solcher Stellen – deshalb das Umtopfen in ein zweites Gefäß.
Einsatzbereiche und Grenzen
Der Reaktionsharzestrich ist dort zu Hause, wo mechanische Belastung, chemische Belastung und geringe Aufbauhöhe zusammenkommen: Produktionshallen, Werkstätten, Lagerflächen mit Staplerverkehr, Laborräume, Bereiche der Lebensmittelverarbeitung, Parkdecks. Hinzu kommen Flächen, die dicht und fugenarm sein müssen, weil sie gereinigt oder desinfiziert werden.
Die zweite typische Anwendung ist die Sanierung im Bestand. Wo kein Millimeter Aufbauhöhe zur Verfügung steht und die Fläche schnell wieder genutzt werden muss, ist ein dünner Harzaufbau auf dem vorbereiteten Bestandsuntergrund oft die einzige Konstruktion, die passt.
Gegen den Einsatz sprechen drei Dinge. Erstens ein Untergrund, der die Haftzugfestigkeit nicht bringt und sich auch durch Abtragen nicht dorthin bringen lässt. Zweitens dauerhafte Feuchte von unten ohne funktionierende Abdichtung. Drittens ein Untergrund, der arbeitet: Ein starres Epoxidharzsystem auf einer Fläche mit Rissbewegung reißt mit. Dort gehört ein elastisches System hin oder eine andere Konstruktion.
Bei Neubauflächen lohnt es sich, die Beschichtung schon bei der Betonage mitzudenken. Ein Betonboden, der später beschichtet wird, braucht keine hochglanzgeglättete Oberfläche – im Gegenteil: Eine stark geglättete Fläche hat eine dichte, bindemittelreiche Randzone, die vor dem Beschichten vollständig abgetragen werden muss. Wer weiß, dass Harz darauf kommt, zieht die Fläche ab und glättet sie nur so weit wie nötig. Das spart später einen Arbeitsgang und kostet vorher nichts.
Und ein vierter, praktischer Punkt: Reaktionsharzarbeiten verlangen Bedingungen, die auf einer laufenden Baustelle nicht selbstverständlich sind. Staubfreiheit, konstante Temperatur, keine Durchfahrt, kein Parallelgewerk in derselben Halle. Wer diese Bedingungen nicht herstellen kann, sollte die Fläche nicht beschichten – die Schicht ist so gut wie der Tag, an dem sie eingebaut wurde.
Sie planen Estricharbeiten für ein Bauvorhaben? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Was ist der Unterschied zwischen Reaktionsharzestrich und Beschichtung?
Die Dicke und damit die Funktion. Bis etwa fünf Millimeter schützt die Schicht die Oberfläche, darüber übernimmt sie tragende und lastverteilende Aufgaben und wird als Estrich bemessen. Das Bindemittel kann in beiden Fällen dasselbe sein.
Wie lange muss ein Betonuntergrund vor der Beschichtung trocknen?
Das hängt von Bauteildicke, Klima und Austrocknungsrichtung ab und lässt sich nicht pauschal angeben. Maßgeblich ist die gemessene Untergrundfeuchte im Verhältnis zu dem Wert, den das gewählte Harzsystem zulässt. Ist die Wartezeit nicht darstellbar, kommt eine dampfbremsende Grundierung infrage.
Warum bilden sich Blasen in der Beschichtung?
Meist durch Luft, die aus den Poren des Untergrunds aufsteigt, oder durch Feuchte, die von unten gegen die dampfdichte Schicht drückt. Das erste verhindert eine porenschließende Grundierung, das zweite nur ein trockener Untergrund oder eine geeignete Sperrgrundierung.
Kann Reaktionsharzestrich auf Fußbodenheizung eingebaut werden?
Ja, mit dafür geeigneten Systemen. Der Heizestrich muss vor dem Beschichten aufgeheizt und wieder abgekühlt worden sein, damit die thermische Bewegung vor dem Aufbringen der Harzschicht stattgefunden hat.
Besprechen wir Aufbau, Ausführung und Termin Ihres Projekts.
Schicken Sie uns das Leistungsverzeichnis, den Grundriss oder einfach Fläche und Termin. Wir prüfen Ihre Angaben und klären den nächsten Schritt zur Kalkulation – mit einem Hinweis, wenn am geplanten Aufbau etwas nicht zusammenpasst.
