Elektrisch beheizte Fußbodenkonstruktionen

Fußbodenheizung Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Elektrisch beheizte Fußböden kommen in zwei sehr unterschiedlichen Bauformen vor: als Heizkabel im Estrich, das den Boden als Speichermasse nutzt, und als dünne Heizmatte direkt unter dem Belag, die nur die Oberfläche temperiert. Beide Bauformen haben denselben empfindlichen Punkt. Eine beschädigte Heizleitung lässt sich nicht wie ein wasserführendes Rohr anzapfen und flicken – der betroffene Kreis fällt aus.

Zwei Bauarten, zwei Aufgaben

Die erste Bauart legt ein Heizkabel in die Estrichschicht, vergleichbar mit einem wasserführenden Heizestrich. Der Estrich wird zur Speichermasse: Er nimmt Wärme auf, gibt sie verzögert ab und arbeitet mit entsprechend trägem Verhalten. Diese Bauform wird als Voll- oder Teilspeicherheizung betrieben und deckt den Wärmebedarf eines Raums ganz oder anteilig.

Die zweite Bauart legt eine dünne Heizmatte unmittelbar unter den Belag, meist in das Kleberbett unter Fliesen. Hier gibt es keine Speichermasse über der Leitung. Die Wärme steht innerhalb kurzer Zeit an der Oberfläche an und verschwindet ebenso schnell wieder. Diese Ausführung ist eine Komfortheizung – sie macht eine Fläche fußwarm, deckt aber im Regelfall nicht den Wärmebedarf des Raums.

Welche Bauart gewählt wird, ist eine Frage der Auslegung – nicht der Aufbauhöhe allein.

Die Verwechslung der beiden Bauarten ist ein häufiger Fehler in der Planung. Wird eine Heizmatte unter Fliesen eingebaut, obwohl sie den Raum tragen soll, reicht die Leistung nicht, und der Nutzer dreht sie dauerhaft auf Anschlag – mit Oberflächentemperaturen, die dem Belag nicht guttun. Umgekehrt ist ein speicherndes Heizkabel im Estrich für ein Bad, das morgens für eine Stunde warm sein soll, die falsche Wahl, weil es zu träge reagiert.

Lage im Querschnitt

Beim Heizkabel im Estrich gilt dasselbe wie beim wasserführenden Heizestrich: Die Nenndicke des Estrichs wird über der Heizleitung gemessen, und die Leitung muss vollständig vom Estrich umschlossen sein. Eine Leitung, die beim Einbau an die Oberfläche wandert, führt zu einer Überhitzung an dieser Stelle und zu einem sichtbaren Wärmebild im Belag.

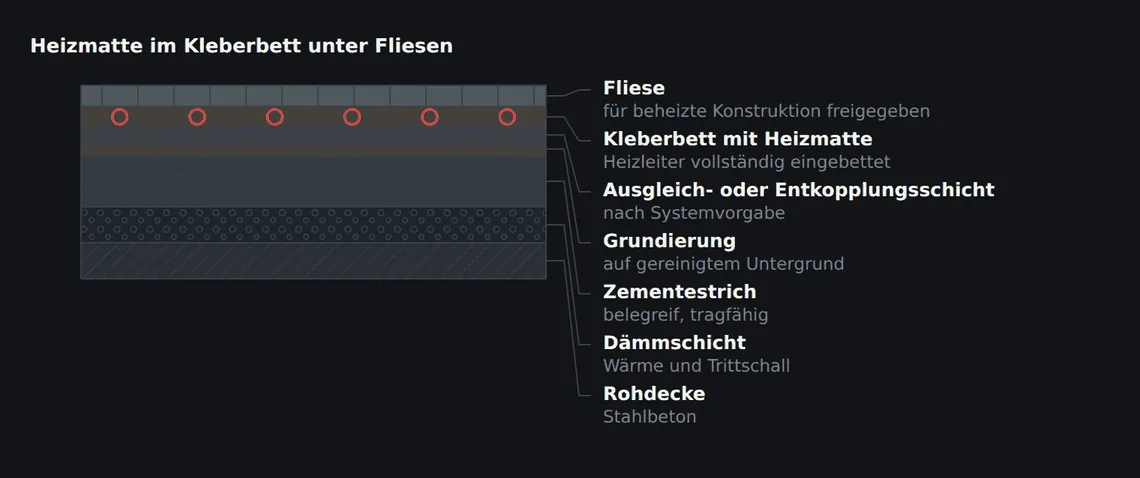

Bei der Heizmatte unter dem Belag ist die Einbettung der kritische Punkt. Die Matte liegt in einem Kleber- oder Ausgleichbett, das den Heizleiter vollständig umschließen muss. Bleibt Luft um den Leiter, entsteht dort ein Wärmestau: Die Leitung kann die erzeugte Wärme nicht abgeben und arbeitet mit einer höheren Temperatur als vorgesehen. Deshalb wird die Matte in den frischen Kleber eingebettet und nicht darauf gelegt.

Eine Besonderheit gegenüber der wasserführenden Heizung: Der Abstand zwischen den Heizleitern ist nicht frei wählbar. Er ergibt sich aus der Flächenleistung, für die das System ausgelegt ist. Eine Matte lässt sich kürzen und umlegen, aber nicht verlängern und nicht schneiden. Wo die Fläche nicht aufgeht, wird sie in Bahnen umgeschlagen – nie durch Kürzen des Heizleiters angepasst.

Der empfindlichste Punkt: die Leitung

Ein wasserführendes Rohr, das beschädigt wird, meldet sich durch Druckverlust und lässt sich an der Schadstelle instandsetzen. Ein durchtrennter Heizleiter dagegen macht den gesamten Kreis stromlos. Die Ortung ist aufwendig, die Instandsetzung bedeutet, den Belag an der betroffenen Stelle zu öffnen. Deshalb steht der Schutz der Leitung im Mittelpunkt der gesamten Ausführung.

Drei Gefährdungen sind typisch. Erstens die Beschädigung beim Einbau durch Werkzeug, Schuhwerk oder das Aufsetzen von Gerät. Zweitens die Beschädigung beim Estricheinbau durch das Verdichten oder durch Schubkarrenräder. Drittens – und in der Nutzung am häufigsten – die spätere Bohrung in den Boden für Möbel, Trennwände oder Sanitärobjekte.

Gegen die ersten beiden hilft nur Organisation: Die Fläche wird nach der Verlegung nicht mehr betreten, das Material wird nicht darauf abgestellt, und der Estrich wird so eingebracht, dass die Leitungen nicht überfahren werden. Gegen die dritte hilft nur Dokumentation.

Aus der Ausführung

Wir fotografieren jede Heizfläche vollständig, bevor sie zugedeckt wird – mit Maßbezug zu zwei festen Bauteilkanten, nicht als Stimmungsbild. Diese Bilder sind das Einzige, was später zwischen einer geplanten Bohrung und einem ausgefallenen Heizkreis steht. Der Verlegeplan des Herstellers zeigt die Soll-Lage, das Foto zeigt die tatsächliche.

Prüfungen und Protokoll

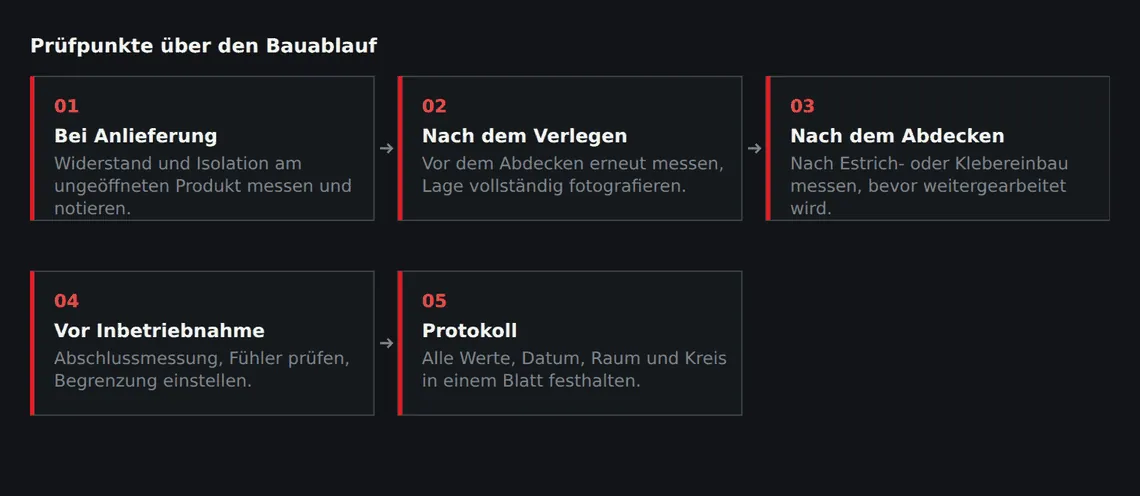

Elektrische Heizsysteme werden mehrfach geprüft, und zwar an genau den Punkten, an denen sich eine Beschädigung noch zuordnen lässt. Gemessen werden der ohmsche Widerstand der Heizleitung und der Isolationswiderstand gegen den Schutzleiter. Die Sollwerte gibt der Systemhersteller vor; entscheidend ist weniger der absolute Wert als die Übereinstimmung der Messungen untereinander.

Die Reihenfolge ist der eigentliche Inhalt dieses Ablaufs. Wird nur einmal am Ende gemessen und stimmt der Wert nicht, ist offen, ob die Leitung bereits beschädigt angeliefert wurde, beim Verlegen gelitten hat oder beim Einbringen des Estrichs. Mit den Zwischenmessungen ist das eine Frage von Minuten.

Das Aufheizen folgt anderen Regeln als bei einer wasserführenden Heizung. Ein Heizkabel im Zementestrich darf erst in Betrieb gehen, wenn der Estrich ausreichend erhärtet ist – üblicherweise nach denselben Wartezeiten wie beim wasserführenden Heizestrich. Bei einer Heizmatte im Kleberbett richtet sich der frühestmögliche Einschaltzeitpunkt nach der Erhärtung des Klebers, und der liegt je nach Produkt mehrere Tage nach dem Verlegen. Eine Fußbodenheizung ist kein Trocknungsgerät: Wer sie zum Austrocknen des Klebers einschaltet, zieht das Wasser aus einer Schicht, die dafür noch keine Festigkeit aufgebaut hat.

Fühler, Begrenzung und Belag

Jede elektrisch beheizte Fläche braucht einen Bodenfühler, und dieser Fühler gehört in ein Leerrohr. Der Grund ist einfach: Ein Fühler ist ein Verschleißteil, ein einbetonierter Fühler ist es nicht mehr. Das Leerrohr wird mittig zwischen zwei Heizleitern geführt, an der Spitze verschlossen und so verlegt, dass der Fühler ohne Öffnen des Bodens getauscht werden kann.

Die Temperaturbegrenzung ist bei elektrischen Systemen wichtiger als bei wasserführenden, weil die Leistungsdichte höher und die Reaktion schneller ist. Für Aufenthaltsbereiche gelten Oberflächentemperaturen um 29 °C als Obergrenze des Behaglichen, in Randzonen und in Bädern liegen die üblichen Grenzwerte etwas höher. Entscheidend ist aber nicht nur die Behaglichkeit, sondern die Verträglichkeit des Belags.

Holz, Kork und elastische Beläge haben eine vom Hersteller angegebene maximale Oberflächentemperatur, die deutlich unter dem liegen kann, was das Heizsystem erzeugen könnte. Diese Grenze wird nicht durch Disziplin des Nutzers eingehalten, sondern durch einen eingestellten Begrenzer. Fehlt er, wird der Belag über die Heizperioden hinweg ausgetrocknet – bei Parkett endet das in Fugenbildung, bei elastischen Belägen in Verfärbungen und Verformungen.

Zweiter Punkt bei der Belagswahl ist der Wärmedurchlasswiderstand. Jede Schicht über der Heizleitung wirkt als Widerstand. Bei einer Heizmatte, die nur wenige Millimeter unter dem Belag liegt, fällt ein dämmender Belag anteilig viel stärker ins Gewicht als bei einem dicken Heizestrich. Ein dicker textiler Belag auf einer Komfortheizung macht die Fläche nicht warm, sondern die Leitung heiß.

Fugen und Durchdringungen

Heizleitungen dürfen Bewegungsfugen nicht frei queren. Eine Fuge bewegt sich, und die Leitung würde diese Bewegung als Zugbeanspruchung aufnehmen. Sinnvoll ist es deshalb, die Heizfläche so aufzuteilen, dass jede Fuge eine Feldgrenze ist und die Leitung nicht über sie hinweg muss. Wo eine Querung unvermeidbar ist, gehört die Leitung an dieser Stelle in ein Schutzrohr, das die Bewegung aufnimmt.

Kalt- und Warmleiterverbindungen sind der zweite kritische Punkt. Die Übergangsstelle vom Anschlusskabel zum Heizleiter ist die mechanisch empfindlichste Stelle des Systems. Sie gehört in der Fläche in einer definierten Lage verlegt, vollständig eingebettet und im Bestandsplan eingetragen – nicht irgendwo unter dem Estrich, wo sie später niemand mehr findet.

• Fugenplan vor der Verlegung festlegen und Heizfelder daran ausrichten.
• Fühlerleerrohr mittig zwischen zwei Heizleitern setzen und an der Spitze verschließen.
• Anschlussstellen und Leiterverbindungen in der Fläche eintragen und fotografieren.
• Wo eine Fuge gequert werden muss, Schutzrohr einbauen und die Stelle dokumentieren.
• Nach Fertigstellung Bestandsplan mit Kreisen, Fühlern und Anschlusspunkten übergeben.

Dieser letzte Schritt entscheidet über die Nutzbarkeit des Systems in den nächsten Jahrzehnten. Eine elektrisch beheizte Fläche ohne Bestandsplan ist eine Fläche, in die niemand mehr bohren kann, ohne zu raten.

Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Kann eine elektrische Fußbodenheizung einen Raum beheizen?

Ein Heizkabel im Estrich kann das, wenn es entsprechend ausgelegt ist. Eine dünne Heizmatte unter dem Belag ist in der Regel eine Komfortheizung für die Oberfläche und deckt den Wärmebedarf nicht. Die Auslegung entscheidet, nicht die Bauart allein.

Was passiert, wenn die Heizleitung beschädigt wird?

Der betroffene Kreis fällt aus. Anders als bei einem wasserführenden Rohr gibt es keine Teilinstandsetzung ohne Ortung und Öffnen des Belags an der Schadstelle. Deshalb sind die Zwischenmessungen und die fotografische Dokumentation vor dem Abdecken so wichtig.

Darf die Heizung zum Trocknen des Estrichs oder des Klebers eingeschaltet werden?

Nein. Der Estrich muss die vorgesehene Wartezeit erhärten, bevor geheizt wird, und ein Fliesenkleber braucht seine produktabhängige Erhärtungszeit. Wärme in eine Schicht zu geben, die noch keine Festigkeit hat, führt zu Gefügeschäden statt zu schnellerer Trocknung.

Welche Beläge sind auf einer elektrischen Fußbodenheizung möglich?

Alle Beläge, die für beheizte Konstruktionen freigegeben sind und deren maximale Oberflächentemperatur eingehalten wird. Je dämmender der Belag, desto heißer muss die Leitung arbeiten – bei dünnen Aufbauten ist das der begrenzende Faktor und nicht die Leistung des Systems.
