Flächenheizung in Halle und Industriebau

Fußbodenheizung Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

In einer Halle heizt der Boden, weil die Luft darüber ständig ausgetauscht wird. Jedes geöffnete Tor nimmt die erwärmte Luft mit, die Speichermasse der Bodenplatte bleibt. Genau diese Masse macht die Anlage aber träge, bindet die Rohrebene in ein tragendes Bauteil ein und verschiebt alle wesentlichen Entscheidungen auf den Zeitpunkt vor dem Betonieren.

Was eine Halle anders macht als ein Geschossbau

Drei Randbedingungen unterscheiden den Hallenboden vom Fußboden im Geschossbau. Die Fläche ist groß und zusammenhängend, oft mehrere hundert oder tausend Quadratmeter ohne trennende Wände. Der Boden ist zugleich tragendes Bauteil und Nutzfläche, es gibt keinen schwimmenden Aufbau, der sich später ersetzen ließe. Und die Lasten sind eine andere Größenordnung: Regalstützen leiten hohe Punktlasten ein, Stapler bringen wechselnde Radlasten über dieselben Fahrspuren.

Der Vorteil der Bodenheizung folgt unmittelbar aus der Hallennutzung. Eine Luftheizung erwärmt ein Volumen, das bei jedem Torzyklus teilweise verloren geht, und schichtet die Wärme unter das Dach. Eine beheizte Bodenplatte gibt die Wärme als Strahlung dort ab, wo gearbeitet wird, und ihr Speicher überbrückt den Luftwechsel. Derselbe Speicher hat aber eine Kehrseite: Eine Bodenplatte trägt ein Vielfaches der Masse eines Heizestrichs, und damit dauert jede Temperaturänderung nicht Stunden, sondern Tage.

Aus der Trägheit und der Lage der Rohre im tragenden Bauteil folgt, dass drei Festlegungen vor dem Betonieren getroffen werden: die Höhenlage der Rohrebene im Querschnitt, die Feldaufteilung mit ihren Fugen und die Zuordnung der Kreise einschließlich Dokumentation. Keine dieser drei Festlegungen lässt sich nachträglich korrigieren, ohne das Bauteil zu öffnen.

Rohre in der Bodenplatte oder im Estrich darüber

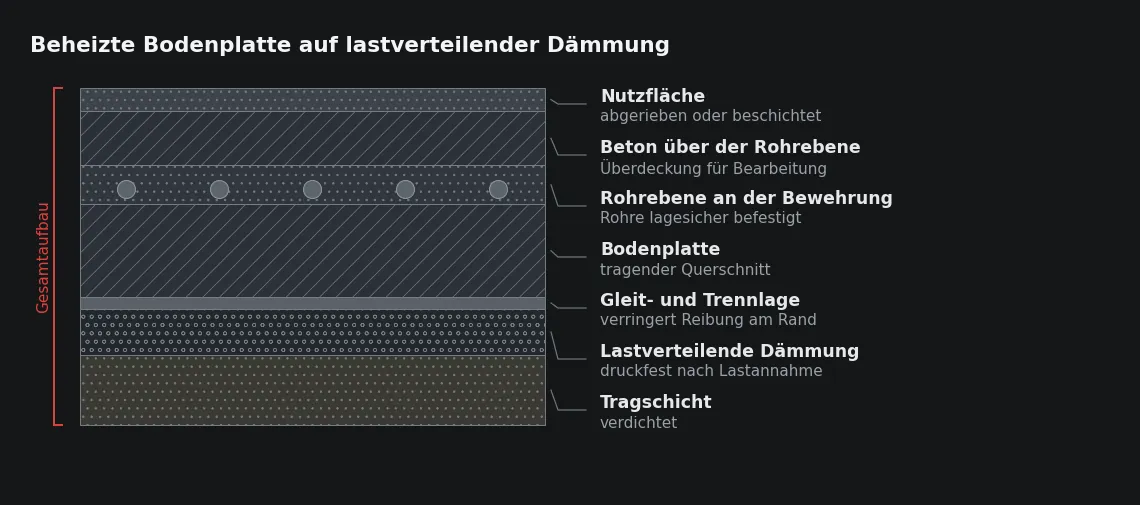

In der ersten Bauweise liegen die Rohre in der Bodenplatte selbst, an einer Bewehrungslage befestigt und vollständig einbetoniert. Zusätzliche Aufbauhöhe entsteht nicht, der Lastabtrag bleibt ungestört, und das Rohr liegt geschützt. Bezahlt wird das mit maximaler Trägheit und damit, dass die Rohrebene in einem Bauteil liegt, das tragend wirkt und nicht getauscht wird. Unter einer beheizten Bodenplatte ist außerdem eine lastverteilende Dämmschicht erforderlich, weil sonst ein erheblicher Teil der eingespeisten Wärme in das Erdreich abfließt.

In der zweiten Bauweise liegen die Rohre in einem Industrieestrich oder Aufbeton über der fertigen Bodenplatte. Die bewegte Masse ist kleiner, das Aufheizen kürzer, und das Fugenraster der Nutzschicht lässt sich unabhängig von der Platte festlegen. Dafür kostet die Schicht Höhe, und die Rohrebene liegt im lastabtragenden Querschnitt der Nutzschicht. Bei hohen Radlasten wird dieser Querschnitt so dick, dass der Vorteil der geringeren Masse wieder verschwindet.

Die Dämmschicht unter der beheizten Platte ist keine Wärmeschutzposition allein, sondern ein Teil der Lastkette. Sie nimmt die Pressung unter Regalfüßen und Radlasten auf und leitet sie in die Tragschicht weiter. Gibt sie nach, setzt sich die Platte örtlich, und der Riss entsteht dort, wo die Setzung endet. Maßgebend ist deshalb die zulässige Druckspannung des Dämmstoffs unter Dauerlast nach Produktangabe, nicht ihre Wärmeleitfähigkeit.

Große Felder, thermische Dehnung und die Fugen

Ein Industrieboden wird mit möglichst wenigen Fugen geplant, weil jede Fuge eine Verschleißstelle ist: Die Kanten werden von Staplerrädern überfahren, brechen aus und werden zur Dauerbaustelle. Eine Flächenheizung arbeitet dagegen: Sie ändert die Temperatur des gesamten Feldes gleichmäßig, und die Längenänderung wächst mit der Feldlänge. Die absolute Bewegung an den Feldrändern ist damit größer als bei einem unbeheizten Boden gleicher Größe.

Diese Bewegung muss einen Weg haben. Wird sie behindert, entsteht Zwang, und der Zwang endet in einem Riss quer zur behinderten Richtung. Wirksam sind drei Maßnahmen: eine Gleit- und Trennlage unter der Platte, die die Reibung zum Untergrund verringert, Randfugen an allen aufgehenden Bauteilen und um jede Stütze, und geplante Bewegungsfugen als Stellen, an denen die Bewegung stattfinden darf. Hinzu kommt der Temperaturunterschied über die Plattendicke: Die beheizte Oberseite dehnt sich stärker als die kalte Unterseite, das Feld wölbt sich an den Rändern auf. Eine Dämmschicht unter der Platte und eine langsame Temperaturführung halten diesen Unterschied klein.

Für die Rohrführung folgt daraus eine einfache Regel: Ein Heizkreis bleibt innerhalb eines Feldes. Lässt sich eine Fugenquerung nicht vermeiden, wird das Rohr dort rechtwinklig geführt, in einem Schutzrohr, und nicht im Bereich der Verdübelung. Ohne Hülse wird das Rohr bei jeder Bewegung der Fuge auf Zug und Scherung belastet, bis es an dieser Stelle undicht wird – also genau dort, wo die Instandsetzung am aufwendigsten ist, weil die Fuge selbst wiederhergestellt werden muss.

Lasten über der Rohrebene

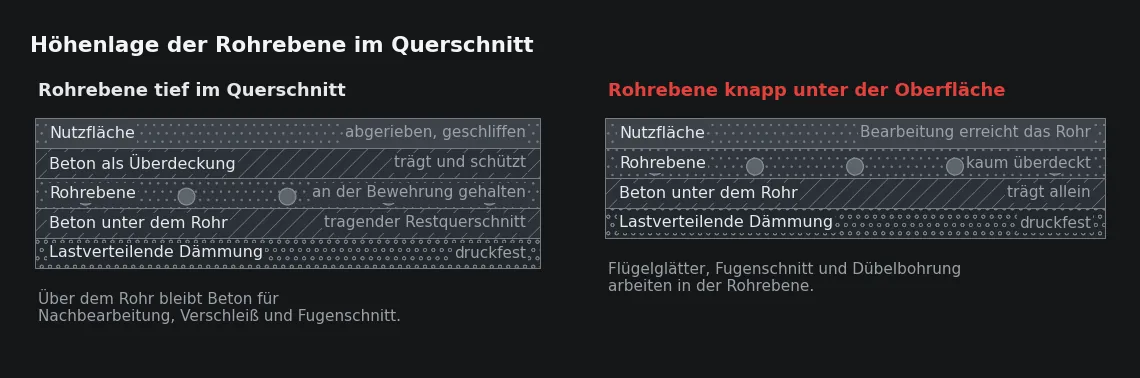

Eine Punktlast breitet sich im Querschnitt kegelförmig aus: unter der Lasteinleitung Druck, an der Unterseite der Platte Biegezug. Das Rohr liegt in diesem Spannungsfeld und verdrängt Beton. Über seinem Scheitel bleibt weniger Querschnitt, und die Rohroberseite wirkt wie eine Kerbe, an der ein Riss beginnt und dann dem Rohrverlauf folgt. Deshalb entscheidet nicht die Existenz der Rohre über die Tragfähigkeit, sondern ihre Höhenlage und die Gleichmäßigkeit ihrer Verlegung.

• Rohre werden an der Bewehrung lagesicher befestigt, weil sie beim Einbringen und Verdichten des Betons aufschwimmen; eine aufgeschwommene Lage liegt zu hoch und ist danach nicht mehr korrigierbar.
• Beim Verdichten wird an der Rohrebene mit Abstand gearbeitet; ein Innenrüttler auf dem Rohr drückt es ein, ohne dass es an der Oberfläche auffällt.
• Der Druck in den Kreisen bleibt während Betonieren und Nachbearbeitung erhalten, damit eine Beschädigung sofort bemerkt wird und nicht erst beim ersten Aufheizen.
• Standorte von Regalstützen und Maschinenfundamenten werden vor der Rohrverlegung festgelegt, weil ihre Befestigung später gebohrt wird und der Bohrer die Rohrebene trifft.
• Flügelglätten, Schleifen und Kugelstrahlen setzen eine Überdeckung voraus, die deutlich über der Bearbeitungstiefe liegt.
• Die Tiefe der Fugenschnitte wird auf die Rohrlage abgestimmt; ein Schnitt, der die Rohrebene erreicht, erzeugt das Leck, das die Fuge verhindern sollte.

Aus der Praxis

Bei einer Produktionshalle im Bochumer Westen haben wir die Kreise während des Betonierens unter Druck gehalten. Nach etwa einer Stunde fiel der Zeiger an einem Verteilerbalken ab – ein Innenrüttler hatte ein Rohr an einer Kreuzung getroffen. Die Stelle lag noch im frischen Beton und war in zwanzig Minuten ausgewechselt. Ohne Druck auf der Leitung wäre derselbe Schaden erst beim Aufheizen aufgefallen, dann unter einer fertig abgeriebenen Nutzfläche.

Das erste Aufheizen einer großen Fläche

Die einzuspeichernde Wärmemenge ist proportional zur Masse, und die Masse einer Bodenplatte ist groß. Daraus wird die Leistung des Wärmeerzeugers zur Randbedingung des Bauablaufs: Eine Anlage, die für den Heizbedarf der Halle ausgelegt ist, hat keine Reserve, um gleichzeitig die gesamte Fläche aufzuheizen. Aufgeheizt wird deshalb in Kreisgruppen, und die Gruppen brauchen Tage, nicht Stunden. Wer diese Zeit nicht im Ablauf führt, findet sie später zwischen Estricharbeiten und Beschichtung nicht mehr.

Beim abschnittsweisen Aufheizen entsteht ein Temperaturunterschied zwischen einem warmen und einem noch kalten Bereich. Die beiden Bereiche dehnen sich unterschiedlich, und die Differenz muss an einer Fuge aufgenommen werden. Verläuft die Abschnittsgrenze mitten durch ein Feld, gibt es diese Fuge nicht, und die Bewegung endet in einem Riss entlang der Temperaturgrenze. Abschnittsgrenzen beim Aufheizen werden deshalb auf Feldgrenzen gelegt.

Der Zeitpunkt ist die zweite Bedingung. Bei Zementestrich beginnt das Funktionsheizen ab dem 21. Tag; bei einer Bodenplatte kommt hinzu, dass sich Hydratationswärme und die Eigenspannung aus dem Erhärten erst abbauen müssen. Ein frühes Aufheizen überlagert diese Spannung mit einer Temperaturspannung, und das Ergebnis ist ein Rissbild, das keine geplante Fuge auffängt. Beschichtungen, Fugenfüllungen und Hartstoffeinstreuungen werden nach dem Aufheizen ausgeführt, weil dann das Rissbild bekannt ist und die Fläche ihre Betriebstemperatur einmal erreicht hat. Protokolliert wird je Kreisgruppe mit Datum, Vorlauftemperatur und Haltezeit.

Ortung und Instandsetzung im Schadensfall

Jede Ortung beginnt mit Unterlagen, die vor dem Betonieren entstehen: ein Verlegeplan mit Maßen von Achsen und festen Bezugspunkten, die Höhenlage der Rohrebene, Fotos der offenen Fläche mit Maßstab und eine eindeutige Zuordnung der Kreise am Verteiler. Fehlen sie, ist jede Bohrung in die Fläche ein Versuch, und die Suche nach einem Leck beginnt mit dem Öffnen von Beton an der falschen Stelle.

Die Verfahren haben ihre Grenzen in der Betondicke. Ein Druckverlust im Kreis zeigt den Schaden an; durch Absperren einzelner Kreise wird er auf einen Kreis eingegrenzt. Die Feinortung erfolgt akustisch oder mit Tracergas, und ihre Genauigkeit sinkt mit der Überdeckung. Eine Thermografie liefert bei geringer Überdeckung ein verwertbares Bild der Rohrlage, unter einer dicken Platte mit Beschichtung bleibt das Bild unscharf, weil die Wärme sich auf dem Weg nach oben verteilt.

Die Instandsetzung ist ein Eingriff in ein tragendes Bauteil. Geöffnet wird durch Stemmen oder Fräsen, dabei wird Bewehrung durchtrennt, und jede eingebaute Verbindungsstelle bleibt dauerhaft unzugänglich. In vielen Fällen ist deshalb das Stilllegen des betroffenen Kreises die technisch sauberere Lösung, verbunden mit der Frage, ob die restliche Fläche den Bereich noch versorgt. Das ist eine Auslegungsfrage: Kreise werden so aufgeteilt, dass der Ausfall eines Kreises nicht einen ganzen Hallenbereich kalt stellt, und die Aufteilung ist damit nicht nur eine hydraulische, sondern auch eine Frage der Ausfallsicherheit.

Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum. Für gewerblich und industriell beanspruchte Flächen: Industrieestrich.

Häufige Fragen

Rohre in der Bodenplatte oder in einem Estrich darüber?

Entschieden wird über Aufbauhöhe, Trägheit und Instandsetzbarkeit. Die Bodenplatte spart Höhe und liefert die größte Speichermasse, bindet die Rohre aber in das tragende Bauteil ein. Eine Nutzschicht darüber reagiert schneller und trennt Rohrebene und Statik, verlangt aber Höhe und bei hohen Radlasten eine Dicke, die den Vorteil aufzehrt.

Verringert eine Flächenheizung die zulässige Feldgröße?

Die Feldgröße folgt aus Betontechnologie, Bewehrung und Reibung im Untergrund. Die Heizung ändert diese Grundlagen nicht, erhöht aber die Bewegung an den Feldrändern, weil sie die Temperatur des ganzen Feldes verändert. Entscheidend ist deshalb, dass jedes Feld frei gleiten kann und dass Heizkreise nicht über Fugen laufen.

Wie lange dauert das erste Aufheizen einer Halle?

Bei einer beheizten Bodenplatte ist mit Tagen je Kreisgruppe zu rechnen, weil die einzuspeichernde Wärmemenge mit der Masse wächst und die Leistung des Erzeugers begrenzt ist. Diese Zeit gehört in den Bauablauf, weil Beschichtungen und Fugenfüllungen erst danach ausgeführt werden.

Lassen sich Regale auf einer beheizten Fläche nachträglich verankern?

Nur mit Verlegeplan und einer Ortung vor jeder Bohrung, und auch dann bleibt ein Risiko. Sinnvoller ist es, das Befestigungsraster vor der Rohrverlegung festzulegen und die Rohre dort auszusparen. Wo das nicht möglich ist, wird die Bohrtiefe auf die dokumentierte Überdeckung begrenzt.
