Verlegeabstand und Heizleistung auslegen
Der Verlegeabstand ist die letzte Größe der Anlagenauslegung, die sich auf der Baustelle noch ohne Aufwand ändern lässt, und die erste, die nach dem Estricheinbau nicht mehr erreichbar ist. Er entscheidet, wie gleichmäßig das Rohrfeld die Estrichplatte versorgt, welche mittlere Oberflächentemperatur sich einstellt und mit welcher Übertemperatur die Anlage arbeiten muss. Wer ihn als reine Materialfrage behandelt, verschiebt die Folgen in den Betrieb.
Woraus die Flächenleistung eines Heizestrichs entsteht
Die Wärmestromdichte einer Heizfläche folgt aus zwei Größen: der mittleren Übertemperatur zwischen Heizwasser und Raumluft und der Summe der Widerstände zwischen Rohr und Raum. Der Verlegeabstand greift in beide ein. Er bestimmt, wie viel Rohrlänge in einem Quadratmeter liegt, und damit, auf welcher Strecke die Wärme seitlich durch den Estrich wandern muss, bevor sie die Oberfläche zwischen zwei Rohren erreicht.

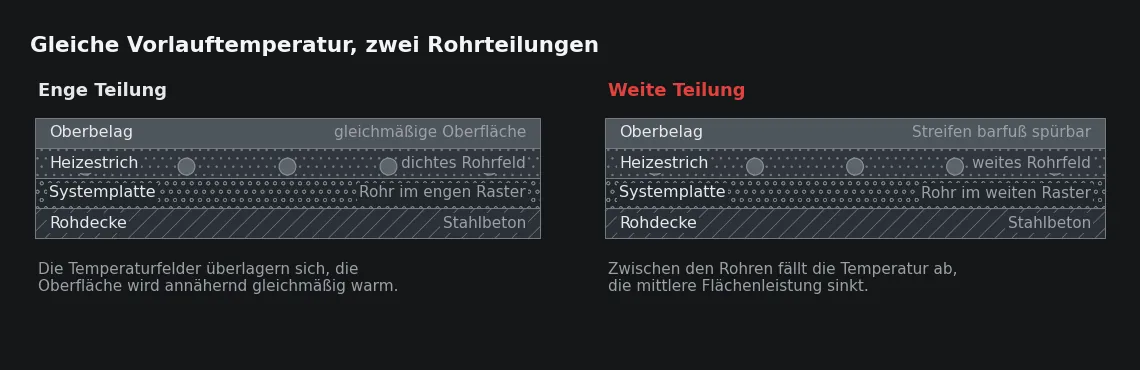

Dieser seitliche Weg ist der Kern der Sache. Über dem Rohr ist die Oberfläche am wärmsten, in der Mitte zwischen zwei Rohren am kühlsten. Je weiter die Rohre auseinanderliegen, desto tiefer wird diese Senke und desto niedriger die mittlere Oberflächentemperatur – obwohl die Vorlauftemperatur unverändert ist. Ausgeglichen werden kann das nur durch mehr Übertemperatur oder durch eine bessere Wärmeverteilung im Estrich, also durch eine ausreichende Überdeckung über dem Rohr.
Der Abstand ist dabei kein stufenlos wählbarer Wert. Systemplatten geben ihn im Raster ihrer Noppen oder Halteschienen vor, Tackersysteme in den Schritten der Verlegehilfe. Die Auslegung muss also auf eine der verfügbaren Teilungen führen, und zwar auf die nächstkleinere, wenn die Rechnung dazwischen liegt.
Von der Raumheizlast zur Rohrteilung

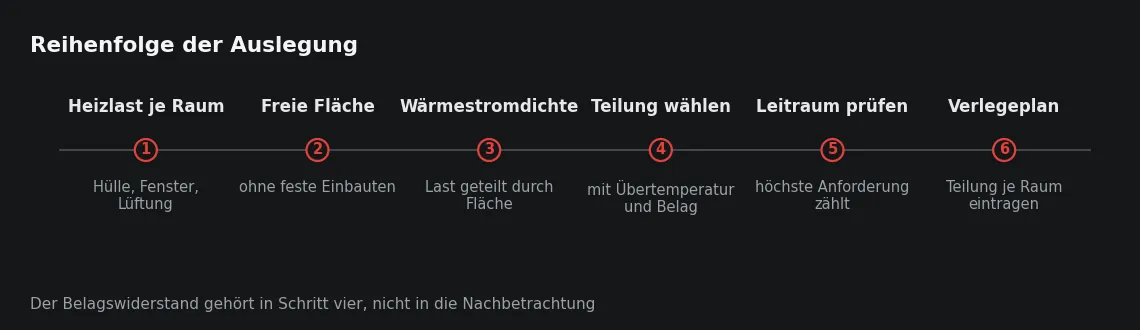

Die Auslegung läuft raumweise und nicht geschossweise. Ausgangspunkt ist die Heizlast des einzelnen Raumes, die aus Hüllfläche, Fensteranteil, Lüftung und Raumsolltemperatur folgt. Aus ihr und der tatsächlich belegbaren Fläche ergibt sich die erforderliche Wärmestromdichte, und erst daraus lassen sich Abstand und Übertemperatur so kombinieren, dass die Oberflächentemperatur im zulässigen Bereich bleibt.
In dieser Reihenfolge fällt auf, dass der Belag bereits im vierten Schritt gebraucht wird. Wird er dort mit einem angenommenen Widerstand geführt und später gegen einen dämmenderen getauscht, ändert sich nicht nur die Leistung eines Raumes, sondern die Grundlage der gesamten Rechnung. Deshalb gehört der Belagswiderstand zu den Angaben, die vor dem Verlegen der Rohre schriftlich vorliegen sollten, nicht zu denen, die man nachträglich einsetzt.
Der Leitraum bestimmt die Vorlauftemperatur des Gebäudes
Alle Heizkreise eines Verteilers werden mit derselben Vorlauftemperatur versorgt. Die Einzelraumregelung kann Leistung nur nach unten begrenzen, nicht nach oben ergänzen. Damit gilt: Der Raum mit der höchsten erforderlichen Wärmestromdichte legt die Vorlauftemperatur für alle anderen fest. Alles, was in diesem einen Raum verbessert wird, senkt die Systemtemperatur des gesamten Gebäudes.
Dieser Leitraum ist selten der größte. Häufig ist es ein Bad mit hoher Solltemperatur und kleiner freier Fläche, ein Raum mit großer Verglasung und geringer Tiefe oder ein Zimmer über einer unbeheizten Durchfahrt. In allen drei Fällen ist die wirksame Maßnahme dieselbe: engere Teilung in diesem Raum, gegebenenfalls kombiniert mit einer eigenen Heizfläche wie einem zusätzlichen Wandheizkörper im Bad. Die Anlage dagegen global wärmer zu fahren, löst das Problem eines Raumes auf Kosten aller.
Erkennbar wird ein übersehener Leitraum erst im ersten kalten Winter, und dann als scheinbares Regelungsproblem: Der Raum erreicht seine Solltemperatur nicht, die anderen sind zu warm, weil ihre Kreise dauerhaft abgedrosselt laufen. Die Ursache liegt im Verlegeplan, nicht im Stellantrieb.
Randzone: warum am Fenster enger verlegt wird
Entlang großer Verglasungen fällt kalte Luft an der Scheibe ab und strömt über den Boden in den Raum. Gleichzeitig ist der Wärmeverlust in diesem Streifen am größten. Beides zusammen erzeugt eine Zone, in der die Fläche mehr leisten muss als im übrigen Raum – nicht weil dort andere Physik gilt, sondern weil die Last örtlich konzentriert ist.
Ausgeführt wird das als eigener Streifen mit engerer Teilung, entweder als separater Heizkreis oder als dichtere Verlegung innerhalb des Raumkreises. Wichtig ist, dass die Tiefe des Streifens und die Teilung darin im Verlegeplan stehen, denn auf der Rohrebene ist beides nur noch durch Zählen der Rohrachsen prüfbar. In der Randzone ist eine höhere Oberflächentemperatur zulässig als im Aufenthaltsbereich, weil sich dort niemand dauerhaft aufhält; diese Reserve ist der eigentliche Grund, warum die Randzone überhaupt hilft.
Aus der Praxis
Wir zählen vor dem Estricheinbau an jeder Fensterfront die Rohrachsen im Randstreifen und vergleichen sie mit dem Plan. In einem Bürogebäude in Essen war die Randzone an zwei Achsen ausgeblieben, weil dort ein Materiallager gestanden hatte und die Kolonne die Fläche später im Regelraster geschlossen hatte. Auf der Rohrebene war das eine halbe Stunde Arbeit; nach dem Estrich wäre es nur noch über die Vorlauftemperatur des gesamten Verteilers ausgleichbar gewesen.
Die Oberflächentemperatur begrenzt jede Rechnung
Die Leistung einer Fußbodenheizung lässt sich nicht beliebig steigern, weil die Oberflächentemperatur begrenzt ist. Diese Grenze ist physiologisch begründet und im Aufenthaltsbereich deutlich niedriger als in Randzonen und Bädern. Sie wirkt als Deckel auf die Wärmestromdichte: Ist er erreicht, bringt eine weitere Erhöhung der Vorlauftemperatur keine nutzbare Leistung mehr, sondern nur eine wärmere Fläche, die als unangenehm empfunden wird.
Unterhalb dieser Grenze bleiben drei Wege, mehr Leistung aus derselben Fläche zu holen, und alle drei werden vor dem Estricheinbau entschieden: engere Teilung, geringerer Belagswiderstand, ausreichende Überdeckung über dem Rohr für die seitliche Verteilung. Ein vierter Weg – mehr Fläche – setzt voraus, dass der Grundriss sie freigibt. Wird keiner dieser Wege genutzt, verschiebt sich die Auslegung auf eine zweite Wärmeabgabefläche im Raum, und diese Entscheidung gehört in die Planung und nicht in die Nachbesserung.
Eine zweite Grenze kommt vom Belag selbst. Für Parkett, elastische Beläge und textile Beläge gilt eine maximale Estrichtemperatur nach Produktangabe, die unabhängig von der Komfortgrenze eingehalten werden muss. Wer einen empfindlichen Belag mit weiter Teilung kombiniert, kann die fehlende Leistung nicht über Temperatur ausgleichen, weil beide Grenzen gleichzeitig greifen.
Was eine engere Teilung in der Ausführung bedeutet
Eine engere Teilung ist keine reine Materialposition. Sie verlängert die Rohrlänge je Quadratmeter, und damit wächst der Druckverlust im Kreis. Wird die zulässige Kreislänge überschritten, muss die Fläche auf mehr Kreise aufgeteilt werden, was einen größeren Verteiler und ein dichteres Rohrbündel davor bedeutet. Genau an dieser Stelle wird der Estrichquerschnitt knapp, weil sich vor dem Verteiler viele Rohre auf wenig Breite sammeln.
- Die Teilung wird je Raum und je Randzone eingetragen, weil ein Mittelwert für das Geschoss den Leitraum unsichtbar macht.
- Der Mindestbiegeradius des Rohres begrenzt die engste ausführbare Teilung; wird er unterschritten, knickt oder verjüngt sich das Rohr und der Druckverlust steigt örtlich.
- Die Kreislängen werden vor dem Verlegen geprüft, denn eine Aufteilung in weitere Kreise verändert die Lage und Größe des Verteilers.
- Im Bereich der Rohrbündel vor dem Verteiler wird die Estrichdicke über dem obersten Rohr eingehalten, notfalls durch eine örtliche Vertiefung in der Dämmebene.
- Die tatsächlich ausgeführte Teilung wird vor dem Estricheinbau dokumentiert, weil sie danach nur durch Öffnen der Fläche feststellbar ist.
- Abweichungen, die auf der Baustelle entstehen – ausgelassene Randzonen, verschobene Einbauten, geänderte Trennwände – werden auf der Rohrebene geklärt und nicht in der Regelung.
Diese Punkte haben eine gemeinsame Eigenschaft: Sie kosten vor dem Estricheinbau Minuten und danach den Aufwand einer Öffnung der Fläche. Die Rohrebene ist die letzte Ebene, auf der die Auslegung noch sichtbar und korrigierbar ist. Sobald der Estrich eingebracht ist, liegt die Wärmeabgabe der Fläche fest; verändern lässt sich dann nur noch der Belag darüber und die Temperatur darunter.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Kann die Teilung nachträglich geändert werden, wenn die Leistung nicht reicht?
Nicht ohne Öffnen des Estrichs. Danach bleiben nur die Vorlauftemperatur, die durch die zulässige Oberflächentemperatur und die Belagsangaben begrenzt ist, ein Belag mit geringerem Widerstand und eine zusätzliche Wärmeabgabefläche im Raum. Deshalb wird die Auslegung an der offenen Rohrebene geprüft und nicht nach dem Aufheizen.
Warum wird an Fensterfronten enger verlegt?
Weil dort der Wärmeverlust örtlich konzentriert ist und kalte Luft an der Scheibe abfällt. Der Randstreifen deckt diese zusätzliche Last ab und nutzt dabei die höhere zulässige Oberflächentemperatur außerhalb des Aufenthaltsbereichs. Tiefe und Teilung des Streifens gehören in den Verlegeplan, weil sie später nur durch Zählen der Rohrachsen nachvollziehbar sind.
Wie stark wirkt ein Belagswechsel auf die Auslegung?
Er wirkt unmittelbar, weil der Belag der letzte und meist größte Widerstand in der Kette ist. Ein dämmenderer Belag senkt die Flächenleistung bei gleicher Vorlauftemperatur, und diese Differenz lässt sich nur über eine höhere Übertemperatur oder eine engere Teilung ausgleichen. Steht der Belag noch nicht fest, wird mit dem höchsten in Betracht kommenden Widerstand gerechnet.
Ist eine sehr enge Teilung immer die sichere Wahl?
Sie senkt die erforderliche Übertemperatur, verlängert aber die Rohrlänge je Kreis und damit den Druckverlust, und sie führt zu mehr Kreisen und einem dichteren Rohrbündel vor dem Verteiler. Die engste sinnvolle Teilung ist die, die den Leitraum abdeckt, ohne die zulässige Kreislänge und den Mindestbiegeradius zu verletzen.
