Fußbodenheizung und Wärmepumpe: was der Bodenaufbau leisten muss
Eine Wärmepumpe arbeitet umso sparsamer, je kleiner der Temperaturabstand zwischen Wärmequelle und Vorlauf bleibt. Welche Vorlauftemperatur die Anlage tatsächlich braucht, entscheidet sich nicht im Technikraum, sondern im Fußbodenaufbau: in der nutzbaren Heizfläche, im Verlegeabstand, im Estrichquerschnitt über dem Rohr und im Widerstand des Oberbelags. Diese Größen werden in verschiedenen Planungsphasen und von verschiedenen Beteiligten festgelegt und wirken am Ende auf denselben Betriebspunkt.
Die Vorlauftemperatur entsteht im Fußboden, nicht im Gerät
Eine Wärmepumpe hebt Wärme von einem niedrigen auf ein höheres Temperaturniveau. Der elektrische Aufwand dafür wächst mit dem Abstand zwischen beiden Niveaus. Die Quellentemperatur ist im Winter kaum beeinflussbar, also bleibt die Vorlauftemperatur die einzige Größe, über die sich der Betriebspunkt verschieben lässt. Diese Temperatur ist keine Einstellung, die man frei wählt, sondern eine Folge: Der Raum verlangt eine bestimmte Wärmestromdichte, und die Heizfläche erreicht sie nur mit einer Temperaturdifferenz, die groß genug ist, um alle Widerstände zwischen Heizwasser und Raumluft zu überwinden.
Damit kehrt sich die gewohnte Betrachtungsrichtung um: Nicht die Anlage gibt dem Boden eine Temperatur vor, sondern der Boden der Anlage. Jeder Widerstand im Aufbau – ein weiter Verlegeabstand, ein dämmender Oberbelag, eine schwache Dämmung nach unten – verlangt an jedem Heiztag eine höhere Übertemperatur. Ein Aufbau, der an einer Kesselanlage unauffällig blieb, weil dort Temperatur reichlich vorhanden war, wird an einer Wärmepumpe zur dauerhaften Begrenzung.
Die Auslegungsvorlauftemperatur gehört deshalb in die Unterlagen, die den Estrichbau erreichen. Sie ist der Prüfstein für jede Änderung am Aufbau: Wird der Belag gewechselt oder der Verlegeabstand vergrößert, ist die Frage nicht, ob der Boden warm wird, sondern mit welcher Temperatur.
Die Widerstandskette zwischen Rohr und Raumluft
Zwischen Heizwasser und Raumluft liegen mehrere Widerstände hintereinander, und sie addieren sich. Der Übergang vom Wasser an die Rohrinnenwand ist klein, solange die Strömung turbulent bleibt; er wächst, wenn ein Heizkreis stark abgedrosselt wird. Danach folgt der Estrich, und dort liegt der konstruktiv interessante Teil, weil er nicht nur Widerstand ist, sondern gleichzeitig Verteiler: Er führt die Wärme vom einzelnen Rohr seitlich weiter, bis sich die Temperaturfelder benachbarter Rohre überlagern und eine zusammenhängende warme Fläche entsteht.

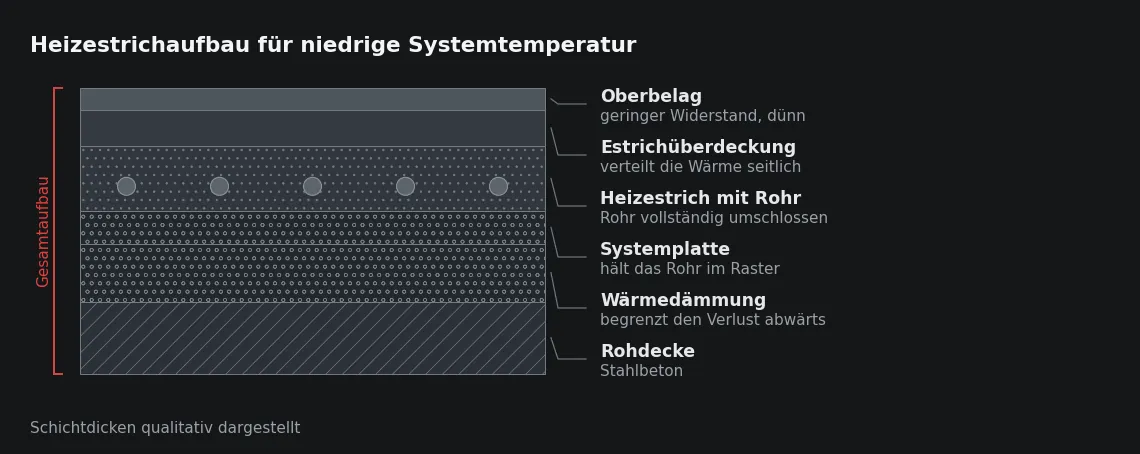

Die Überdeckung über dem Rohr hat deshalb zwei gegenläufige Wirkungen. Ist sie gering, erreicht die Wärme die Oberfläche fast senkrecht über dem Rohr und zwischen den Rohren kaum. Die Oberflächentemperatur schwankt im Rohrraster, die mittlere Temperatur bleibt unter dem gerechneten Wert, und mit nackten Füßen ist das Muster spürbar. Ist die Überdeckung sehr groß, wird die Fläche gleichmäßig, der Weg aber länger und die Masse träger. Die Nenndicke folgt ohnehin aus Nutzlast und Rohrlage; für die Wärmeabgabe ist sie kein freier Parameter, sondern ein Kompromiss, der in beide Richtungen begründet werden muss.
Der letzte Widerstand in der Kette ist der Oberbelag, und meist der größte. Ein dicker textiler Belag, eine weiche Unterlage unter einem schwimmend verlegten Belag oder eine zusätzliche Ausgleichsschicht dämmen genau dort, wo die Wärme in den Raum übergehen soll. Entschieden wird der Belag in der Ausbauplanung oft zuletzt, wirksam ist er über die gesamte Nutzungsdauer. Bei einer Wärmepumpe ist er damit eine Position der Anlagentechnik.
Heizfläche: die Größe, die während der Ausführung verloren geht
Die Auslegung rechnet mit einer nutzbaren Heizfläche je Raum. Diese Fläche ist kleiner als die Grundfläche, und sie schrumpft während der Ausführung weiter. Unter Einbauschränken, Küchenzeilen und bodentiefen Sanitärobjekten wird in der Regel nicht verlegt; nachträglich gestellte Trennwände nehmen Fläche weg; Bodentanks, Revisionsöffnungen und Treppenantritte unterbrechen das Rohrfeld. Jeder Quadratmeter, der verschwindet, erhöht die Wärmestromdichte auf dem Rest, denn die Heizlast des Raumes bleibt dieselbe.
Diese Rechnung läuft in eine harte Grenze. Die zulässige Oberflächentemperatur begrenzt die Leistung je Quadratmeter, unabhängig davon, wie hoch die Vorlauftemperatur gefahren wird. Ist die Fläche zu klein geworden, lässt sich die fehlende Leistung nicht über Temperatur nachholen, sondern nur über einen engeren Verlegeabstand, einen Belag mit geringerem Widerstand oder eine zweite Heizfläche. Alle drei Maßnahmen setzen voraus, dass der Verlust an Fläche vor dem Verlegen der Rohre bekannt ist.
- Der Möblierungsplan mit den festen Einbauten liegt vor dem Verlegen der Rohre vor, damit die Flächen ohne Rohr bewusst festgelegt und nicht auf der Baustelle entschieden werden.
- Trennwände, die erst nach dem Estrich gestellt werden, sind im Verlegeplan vermerkt, weil sie eine Heizfläche in zwei Räume mit unterschiedlicher Heizlast teilen.
- Estrichfugen, Bauwerksfugen und Türdurchgänge sind mit der Heizkreisaufteilung abgestimmt, denn ein Rohr, das eine Fuge queren muss, braucht dort ein Schutzrohr und eine festgelegte Lage.
- Flächen mit abweichender Nutzung – Bad, Windfang, Raum mit großer Verglasung – werden getrennt betrachtet und nicht mit dem Mittelwert des Geschosses ausgelegt.
- Bodentanks, Revisionsdeckel und Rinnen sind eingetragen, weil sie sowohl Heizfläche als auch Estrichquerschnitt an der Stelle verändern.
Aus der Praxis
Wir legen den Verlegeplan vor dem Estricheinbau neben den Grundriss mit der Küchenplanung und gehen die Räume gemeinsam mit dem Heizungsbauer ab. In einem Wohnungsbau in Dortmund war eine Küchenzeile nach der Anlagenberechnung um die halbe Raumtiefe gewandert; die verbleibende Heizfläche hätte die Heizlast nur mit einer deutlich höheren Vorlauftemperatur gedeckt. Der Abstand wurde in diesem Raum vor dem Estrich geändert – eine Stunde Arbeit an der Rohrebene gegenüber einer dauerhaft höheren Systemtemperatur.
Estrichmasse: Trägheit als Betriebseigenschaft
Ein Heizestrich ist eine Speichermasse, die mit dem Heizwasser gekoppelt ist. Für eine Wärmepumpe ist das zunächst günstig: Die Anlage läuft lange, gleichmäßig und mit kleiner Modulation, statt in kurzen Takten anzuspringen. Die Masse glättet die Anforderung, und ein gleitender Betrieb mit witterungsgeführter Vorlauftemperatur passt zu diesem Verhalten besser als eine Regelung, die auf schnelle Änderungen setzt.
Die Kehrseite ist ebenso physikalisch. Eine Fläche, die Stunden braucht, um ihre Temperatur zu ändern, kann nicht auf kurzfristige Wünsche reagieren. Eine tiefe Nachtabsenkung entlädt die Masse und verlangt am Morgen eine Aufheizleistung mit höherer Vorlauftemperatur – genau der Betriebszustand, der bei einer Wärmepumpe vermieden werden soll. Wer träge Flächen mit sprunghaften Sollwerten betreibt, erzeugt beide Nachteile gleichzeitig: hohe Temperatur und ungleichmäßige Raumtemperatur.
Dazu kommt ein Effekt, der bei niedriger Systemtemperatur deutlich wird. Die Wärmeabgabe hängt von der Differenz zwischen Oberfläche und Raumluft ab, und diese Differenz ist klein. Jedes Grad, das der Raum durch Sonneneinstrahlung oder innere Wärmequellen gewinnt, wirkt daher anteilig stark: Die Leistung der Fläche fällt von selbst zurück. Diese Selbstregelung gilt unabhängig vom Stromverbrauch – sie macht den Raum ruhiger.
Dämmung nach unten: der Verlust wächst bei niedriger Temperatur mit
Die Dämmschicht unter dem Heizestrich begrenzt den Wärmestrom in die Konstruktion unter der Heizfläche. Wie groß der Anteil nach unten ist, folgt aus dem Verhältnis der Widerstände nach oben und nach unten und aus den jeweiligen Temperaturdifferenzen. Genau dieses Verhältnis verschiebt sich bei niedriger Systemtemperatur: Nach oben ist die treibende Differenz klein geworden, nach unten – gegen einen unbeheizten Keller oder gegen das Erdreich – bleibt sie groß.
Deshalb schlägt eine zu schwach gedämmte Heizfläche bei einer Wärmepumpe doppelt zu Buche. Die abgeführte Wärme fehlt oben als Leistung, wird also durch eine höhere Vorlauftemperatur ersetzt, und diese höhere Temperatur erhöht wiederum den Verlust nach unten. Über unbeheizten Räumen und auf erdberührten Bodenplatten ist die Dämmschicht unter dem Rohr deshalb keine Position, die man aus Aufbauhöhe herausrechnet. Die Anforderungen des GEG sind hier der Ausgangspunkt, nicht das Ziel.
Wärmedämmung und Trittschallverbesserung lassen sich dabei nicht in einer beliebig dünnen Schicht vereinen. In der Regel entsteht ein zweilagiger Aufbau: druckfeste Wärmedämmung unten, darüber die Systemebene mit dem Rohr. Diese Gesamthöhe gehört in die Aufbauplanung, bevor Türhöhen und Treppenantritte festliegen.
Was vor dem Estricheinbau festliegen muss
Die Festlegungen, die die Vorlauftemperatur bestimmen, fallen zeitlich auseinander: Verlegeabstand in der Anlagenplanung, Estrichdicke in der Aufbauplanung, Belagswiderstand oft erst in der Ausbauentscheidung. Wer sie einmal gemeinsam betrachtet, erkennt Widersprüche, solange sie änderbar sind – nach dem Estricheinbau ist nur noch der Belag verschiebbar.
| Einflussgröße im Aufbau | Wirkung auf die erforderliche Vorlauftemperatur | Zeitpunkt der Festlegung |
|---|---|---|
| Verlegeabstand der Heizrohre | Ein weiterer Abstand senkt die Flächenleistung und verlangt eine höhere Übertemperatur. | Anlagenplanung, vor dem Verlegen |
| Wärmedurchlasswiderstand des Oberbelags | Jede Dämmwirkung über dem Estrich muss durch Temperatur ersetzt werden. | Ausbauplanung, häufig zuletzt |
| Estrichüberdeckung über dem Rohr | Geringe Überdeckung verteilt die Wärme schlecht, große verlängert den Weg. | Aufbauplanung, aus Last und Rohrlage |
| Nutzbare Heizfläche im Raum | Weniger Fläche bedeutet eine höhere Wärmestromdichte bei gleicher Heizlast. | Grundriss- und Möblierungsplanung |
| Dämmung unter dem Heizestrich | Fehlende Dämmung führt Wärme nach unten ab, die oben als Leistung fehlt. | Aufbauplanung nach GEG |
Die rechte Spalte zeigt, warum eine zu hohe Systemtemperatur selten an einer einzigen Entscheidung liegt: Die Festlegungen entstehen nacheinander.
Ein Punkt gehört an das Ende dieser Reihenfolge und wird oft vorgezogen: die Heizkurve. Sie lässt sich erst einstellen, wenn der Estrich erhärtet, die Fläche funktionsgeheizt und der Belag verlegt ist, denn erst dann steht die Widerstandskette vollständig. Vorher eingestellte Kurven beschreiben einen Aufbau, den es noch nicht gibt.
Sie planen eine Fußbodenheizung im Bodenaufbau? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Fußbodenheizung. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Muss der Estrich für eine Wärmepumpe dünner ausgeführt werden?
Nein. Die Nenndicke folgt aus der Nutzlast und aus der Lage des Rohres, nicht aus dem Wärmeerzeuger. Eine zu geringe Überdeckung über dem Rohr verteilt die Wärme schlechter und führt zu spürbaren Temperaturstreifen, sodass die mittlere Oberflächentemperatur unter dem gerechneten Wert bleibt. Die wirksamen Hebel für eine niedrige Vorlauftemperatur sind der Verlegeabstand und der Belag.
Reicht eine bestehende Fußbodenheizung für den Umstieg auf eine Wärmepumpe?
Das entscheidet sich an der Frage, welche Vorlauftemperatur die vorhandene Fläche bei Auslegungsaußentemperatur braucht. Dafür werden die Heizlast nach den durchgeführten Arbeiten an der Gebäudehülle, der vorhandene Verlegeabstand, der Belag und die Dämmung unter dem Estrich zusammen betrachtet. Ein Betriebsversuch an kalten Tagen mit abgesenkter Vorlauftemperatur zeigt früh, welche Räume die Grenze setzen.
Welcher Bodenbelag passt zu niedriger Vorlauftemperatur?
Der Belag mit dem geringsten dokumentierten Wärmedurchlasswiderstand, der die Nutzung erfüllt. Keramische Beläge im Dünnbett sind dabei im Vorteil, dicke textile Beläge und schwimmend verlegte Beläge mit weicher Unterlage im Nachteil, weil bei ihnen der Widerstand des Aufbaus über dem Estrich mehrschichtig entsteht. Der Wert gehört vor der Bestellung geprüft, nicht nach der Verlegung.
Kann dieselbe Fläche im Sommer kühlen?
Mit einer reversibel betriebenen Anlage ist das möglich. Die Grenze liegt nicht im Estrich, sondern im Taupunkt der Raumluft, und die Kühlleistung bleibt unter der Heizleistung, weil die nutzbare Temperaturdifferenz kleiner ist. Der Belag wirkt in beide Richtungen: Was die Wärme bremst, bremst auch die Kühlung.
