Höhenlage-, Winkel- und Maßtoleranzen nach DIN 18202

DIN und Regelwerke Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

DIN 18202 enthält vier verschiedene Arten von Grenzabweichungen: für Maße, für Winkel, für die Ebenheit und für die Höhenlage von Bauteilen. Gesprochen wird auf der Baustelle fast nur über Ebenheit, obwohl die übrigen drei im Fußbodenaufbau genauso oft die Ursache von Abweichungen sind. Eine Fläche kann vollkommen eben und trotzdem falsch sein – zu hoch, zu tief oder nicht im rechten Winkel zur Wand.

Vier Eigenschaften in einer Norm

Ebenheit ist eine Eigenschaft der Fläche selbst: die Abweichung von einer gedachten Ebene, gemessen als Stichmaß zwischen zwei Punkten in festgelegtem Abstand. Sie enthält keine Information darüber, wo diese Fläche im Raum liegt. Genau das beschreibt die Höhenlage – die Lage der Fläche gegenüber einem Bezugspunkt des Bauwerks. Beide Werte sind unabhängig voneinander: Eine Fläche kann im gesamten Raum spiegelglatt sein und zwei Zentimeter zu hoch liegen, und sie kann in der richtigen Höhe liegen und wellig sein.

Die Winkelabweichung beschreibt die Abweichung von dem geplanten – meist rechten – Winkel und wird als Stichmaß am Ende eines Schenkels angegeben, also in Abhängigkeit von der Schenkellänge. Die Maßabweichung betrifft ein Nennmaß: Raumlänge, lichtes Maß zwischen zwei Bauteilen, Breite einer Öffnung. Für jede dieser Größen führt die Norm eine eigene Tabelle, gestaffelt nach Nennmaßbereich oder nach Messpunktabstand. Die zulässigen Werte sind dort nachzulesen und lassen sich nicht ineinander umrechnen, weil sie verschiedene Sachverhalte beschreiben.

Die Zuordnung erklärt die häufigste Verwechslung auf der Baustelle: Ein Laser prüft keine Ebenheit, und eine Messlatte sagt nichts über die Höhenlage.

Höhenlage: ohne Bezugspunkt keine Aussage

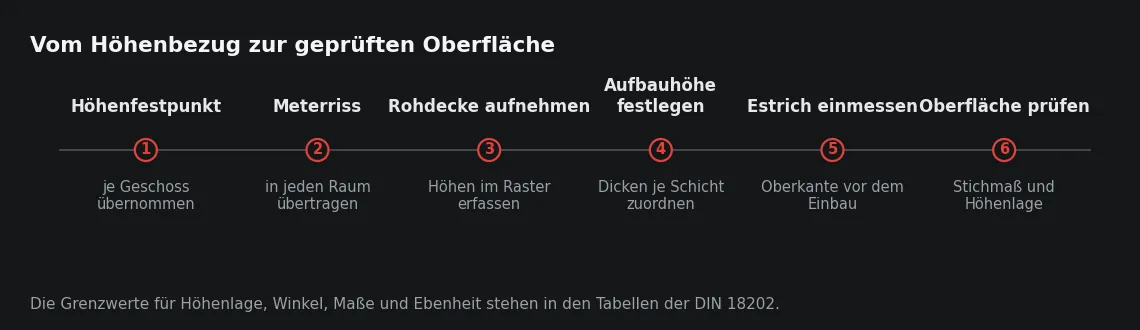

Eine Höhenangabe ohne Bezugspunkt ist nicht überprüfbar. Auf der Baustelle ist dieser Bezug der Meterriss, üblicherweise einen Meter über der Oberkante des fertigen Fußbodens, der von einem Höhenfestpunkt in jedes Geschoss und in jeden Raum übertragen wird. Alles, was danach eingemessen wird – Rohdeckenhöhe, Dämmschichtdicke, Estrichoberkante, Türhöhe –, bezieht sich auf diese Linie. Sie ist damit kein Hilfsmittel des Rohbaus, sondern die gemeinsame Grundlage aller Gewerke im Ausbau.

Fehler entstehen, wenn mehrere Bezüge im Umlauf sind: ein Riss aus dem Rohbau, ein zweiter aus dem Trockenbau, dazu ein Laser, der neu aufgestellt wurde, ohne den Festpunkt zu übernehmen. Das Ergebnis sind Flächen, die jede für sich im Grenzwert liegen und untereinander nicht zusammenpassen. Die Höhenlage ist deshalb weniger eine Frage der Ausführungsgenauigkeit als der Bezugsdisziplin – und sie lässt sich mit einer Kontrollmessung in jedem Raum sichern.

Unmittelbar wirkt die Höhenlage an allen Stellen, an denen der Fußboden auf ein anderes Bauteil trifft: an Türschwellen und Belagsübergängen, an Anschlüssen zum Bestand, an Aufzugsschwellen und an bodengleichen Duschen. Am empfindlichsten sind Treppen. Verändert sich die Oberkante des Fertigfußbodens am Antritt oder am Austritt, verändert sich die erste oder letzte Steigung, und die Steigungen eines Treppenlaufs müssen gleich bleiben. Wenige Millimeter, die im Raum niemand bemerkt, sind an der Treppe eine messbare Abweichung.

Winkel- und Maßtoleranzen: wo sie im Fußboden ankommen

Winkelabweichungen fallen im Rohbau kaum auf und werden erst im Bodenbelag sichtbar, weil dort ein Raster auf eine Wand trifft. Ein Fliesenraster, das parallel zur längsten Wand beginnt, läuft in einem schiefen Raum auf der gegenüberliegenden Seite in einen keilförmigen Schnitt. Bahnenware zeigt es an der Naht, der Sockel an der Ecke, ein Plattenbelag an der Fuge. Das ist keine Frage der Verlegegenauigkeit, sondern der Geometrie des Raumes – steuerbar allein über die Wahl der Bezugsachse.

Maßabweichungen wirken dort, wo Bauteile nicht angepasst werden können. Rasterplatten von Doppel- und Hohlböden, vorgefertigte Elemente, Türblätter und Einbauten haben feste Maße; die Abweichung des Raumes landet vollständig in der Randreihe oder im Randstreifen. Für Systemböden sind die lichten Maße und die Winkel des Raumes deshalb vor der Bestellung aufzunehmen und nicht erst bei der Montage.

• Fliesen- und Plattenraster werden auf eine gewählte Bezugsachse gelegt; die Winkelabweichung des Raumes landet dann kontrolliert in einem Randschnitt und nicht verteilt über die Fläche.
• Bei Bahnenbelägen entscheidet die Richtung der Nähte darüber, wie deutlich eine Winkelabweichung sichtbar wird; Nähte in der Hauptblickrichtung fallen weniger auf als quer dazu.
• Rasterplatten von Systemböden lassen sich nicht dehnen, sodass die Maßabweichung des Raumes vollständig in der angeschnittenen Randreihe erscheint.
• Bewegungsfugen im Belag müssen über den Fugen im Estrich liegen; in schiefen Räumen setzt das eine Entscheidung über die Bezugsachse voraus, bevor der Estrich eingebaut wird.
• Türöffnungen und Durchgänge sind die Stellen, an denen Winkel- und Maßabweichungen gleichzeitig sichtbar werden, weil dort zwei Raster und zwei Höhen aufeinandertreffen.

Auch der Estrich reagiert auf die Geometrie des Raumes. Felder werden nach ihrem Längen-Breiten-Verhältnis begrenzt, einspringende Ecken und schmale Durchgänge werden abgetrennt – und in einem schiefen Grundriss entstehen dabei keilförmige Felder, in denen die Schwindverformung ungleichmäßig angreift. Sinnvoll ist deshalb, die Feldaufteilung des Estrichs und das Raster des Belags auf dieselbe Bezugsachse zu legen, statt beide unabhängig voneinander zu entwickeln und die Fugen später zur Deckung bringen zu wollen.

Die Toleranzkette über mehrere Gewerke

Ein Fußbodenaufbau ist eine Folge von Schichten, und jede hat ihre eigene zulässige Abweichung: Höhenlage und Ebenheit der Rohdecke, Dicke der Ausgleichs- und Dämmschicht, Dicke und Ebenheit des Estrichs, Dicke der Spachtelung, Dicke des Belags. Die Anforderung an die fertige Oberfläche gilt davon unabhängig. Damit gilt auch: Die Abweichungen der unteren Schichten dürfen sich nicht aufaddieren, sie müssen aufgefangen werden – und auffangen kann nur eine Schicht, die dafür Höhe übrig hat.

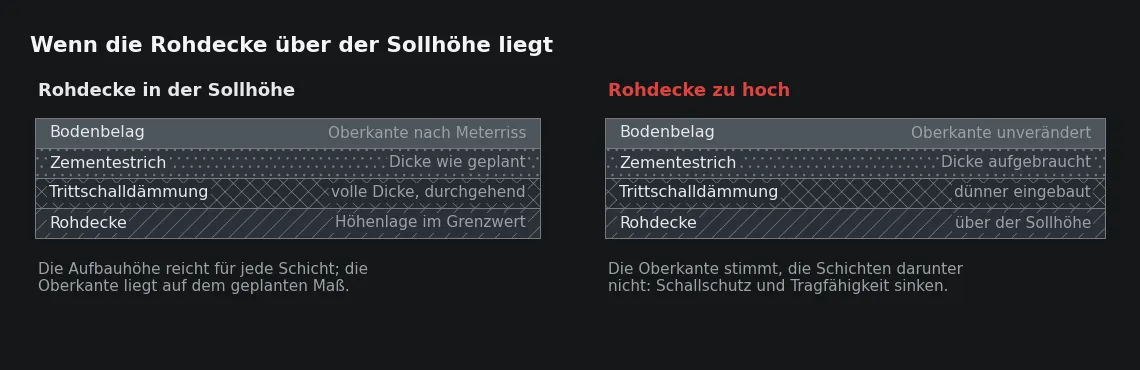

Praktisch heißt das: Liegt die Rohdecke zu hoch, bleibt für Dämmung und Estrich weniger Platz als geplant. Dann wird entweder die Dämmschicht dünner oder der Estrich, und beides verändert das Verhalten der Konstruktion – im ersten Fall den Trittschallschutz, im zweiten die Tragfähigkeit der Platte. Im fertigen Zustand ist davon nichts zu sehen; messbar ist es nur, solange die Schicht offen liegt. Deshalb wird die Rohdecke aufgenommen, bevor gedämmt wird, und nicht erst, wenn der Estrich nicht mehr in die Höhe passt.

Damit die Kette funktioniert, braucht sie eine Schicht mit Spielraum, und das ist in der Regel die Ausgleichsschicht über der Rohdecke. Fehlt sie in der Planung, muss jede Abweichung der Rohdecke von der Dämmung oder vom Estrich aufgenommen werden – also von zwei Schichten, deren Dicke aus anderen Gründen bereits festliegt.

Messen: womit, wann und in welchem Zustand

Ebenheit wird als Stichmaß gemessen: Ein Richtscheit oder eine gespannte Schnur wird aufgelegt, und der größte Abstand zwischen Fläche und Bezugslinie wird mit dem Keil abgegriffen. Maßgebend ist der Abstand der Messpunkte, denn die zulässigen Stichmaße wachsen mit dem Messpunktabstand, aber nicht proportional. Eine kurze, steile Welle ist damit kritischer als eine lange, flache. Die Werte der Norm sind Einzelwerte und kein Mittelwert der Fläche – eine Messstelle außerhalb genügt für die Bewertung.

• Höhenbezug im Raum aufsuchen und prüfen, ob er vom Höhenfestpunkt des Gebäudes stammt.
• Messpunktabstände nach der zu prüfenden Eigenschaft wählen und die Lage der Messstellen festhalten.
• Ebenheit mit Richtscheit und Keil abgreifen, die Höhenlage mit Nivellier oder Rotationslaser gegen den Meterriss aufnehmen.
• Winkel mit einem langen Schenkel prüfen und das Stichmaß auf die Schenkellänge beziehen.
• Jede Schicht in ihrem fertigen Zustand messen, bevor die nächste eingebaut wird.
• Ergebnis mit Datum, Messgerät, Messstellen und Bauzustand festhalten.

Zwei Randbedingungen werden regelmäßig übersehen. Gefälleflächen werden nicht gegen die Waagerechte gemessen, sondern gegen die geplante geneigte Ebene; ein Richtscheit in Fallrichtung zeigt sonst eine Abweichung, die die Planung selbst vorgibt. Und der Zeitpunkt gehört zur Messung: Ein junger Estrich verformt sich noch, Ränder und Ecken können sich beim Austrocknen aufwölben. Eine Messung ohne Angabe des Bauzustands ist später nicht mehr einzuordnen, weil sich nicht mehr unterscheiden lässt, ob die Fläche so eingebaut wurde oder sich so verformt hat.

Was in der Planung stehen muss, damit die Fläche prüfbar ist

Prüfbar wird eine Fläche durch vier Angaben: den Höhenbezug, die Oberkante des fertigen Fußbodens je Raum, die maßgebliche Zeile der Ebenheitsanforderung – Rohdecke, Estrich als Unterlage für einen Belag oder fertige Oberfläche – und, falls engere Grenzwerte gelten sollen, die ausdrückliche Benennung dieser erhöhten Anforderung. Die letzte Angabe ist die wichtigste, weil sie das Verfahren verändert: Engere Grenzwerte verlangen zusätzliche Arbeitsgänge, eine Spachtelung oder ein Schleifen der Fläche und damit Höhe im Aufbau, die vorher eingeplant sein muss.

Aus der Praxis

Wir nehmen die Rohdecke mit dem Rotationslaser in einem Raster auf und tragen die Höhen in den Grundriss ein, bevor der erste Randdämmstreifen steht. In einem Schulbau lag die Decke im Mittel gut, an zwei Achsen aber so hoch, dass die geplante Estrichdicke dort nicht hineingepasst hätte. Wir haben die Aufbauhöhe an diesen Achsen vor dem Einbau angepasst – auf der fertigen Fläche wäre derselbe Sachverhalt erst als Riss aufgefallen.

Für Anschlüsse an den Bestand gilt eine zusätzliche Regel. Die vorhandene Fläche wird aufgenommen, bevor die neue Höhe festgelegt wird. Die Toleranzen der Norm beziehen sich auf neu erstellte Bauteile; ein Altbau bringt Abweichungen mit, die keine Anforderung nachträglich beseitigt. Wo eine neue Fläche an eine bestehende stößt, wird der Übergang mit den gemessenen Höhen gezeichnet und nicht mit den geplanten – sonst entsteht genau an dieser Kante der Versatz, den niemand vorgesehen hat.

Wie wir diese Vorgaben in der Ausführung umsetzen, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Ist eine ebene Fläche automatisch in der richtigen Höhe?

Nein. Ebenheit beschreibt nur die Abweichung von einer Ebene zwischen zwei Messpunkten und enthält keine Information über die Lage der Fläche im Bauwerk. Die Höhenlage wird gegen einen Höhenbezugspunkt geprüft, üblicherweise gegen den Meterriss, und hat in DIN 18202 eigene Grenzabweichungen.

Wie wird die Höhenlage einer fertigen Estrichfläche geprüft?

Mit Nivelliergerät oder Rotationslaser gegen den Meterriss des Raumes, an mehreren festgehaltenen Messstellen. Voraussetzung ist, dass der Meterriss vom Höhenfestpunkt des Gebäudes stammt und nicht aus einer eigenen Aufstellung. Die zulässigen Abweichungen sind in der entsprechenden Tabelle der DIN 18202 nachzulesen.

Was bedeutet eine Winkelabweichung für den Fliesenbelag?

Sie bestimmt, wo der keilförmige Randschnitt entsteht. Das Raster wird auf eine Bezugsachse gelegt, meist die Wand mit der größten Sichtbarkeit, und die Abweichung wandert an die gegenüberliegende Seite oder in einen weniger sichtbaren Bereich. Diese Entscheidung gehört in den Verlegeplan, weil sie auch die Lage der Bewegungsfugen betrifft.

Gelten für erhöhte Ebenheitsanforderungen andere Messpunktabstände?

Die Messpunktabstände bleiben gleich, die zulässigen Stichmaße sind kleiner. Welche Zeile der Tabelle gilt, muss vor der Ausführung feststehen, weil eine erhöhte Anforderung zusätzliche Arbeitsgänge und zusätzliche Aufbauhöhe für Spachtelung oder Schliff benötigt.
