Schäden an Bewegungsfugen im Bodenbelag
Eine Bewegungsfuge ist keine Unterbrechung des Belags, sondern ein Bauteil mit einer Aufgabe: Sie nimmt die Längenänderung zweier Flächen auf, ohne Zwang in den Belag zu lassen. Schäden entstehen fast immer dort, wo diese Aufgabe verkleinert wird – die Fuge wird nicht durchgeführt, zu schmal ausgebildet oder mit einem Profil geschlossen, das den erforderlichen Weg nicht mitmacht. Das Schadensbild zeigt recht genau, welcher der drei Fälle vorliegt.
Warum eine übergangene Fuge den Belag aufreißt
Flächen ändern ihre Länge. Temperaturwechsel, das Schwinden des Estrichs, das Arbeiten von Bauteilen und die Verformung des Tragwerks erzeugen Wege, die in Millimetern gemessen werden und trotzdem große Kräfte tragen, weil eine gedrückte Platte sehr steif ist. Wird die Bewegung behindert, entsteht Zwang, und Zwang baut sich dort ab, wo der Querschnitt am schwächsten ist. Im Bodenaufbau ist das fast immer der Belag mit seiner Klebstoffschicht.
Die Richtung der Bewegung bestimmt das Bild. Dehnung erzeugt Druck: Fliesenkanten stoßen aneinander, schieben sich auf, Kanten platzen ab, im Extremfall stellt sich der Belag über der Fuge hoch. Schwinden erzeugt Zug: Die Verfüllung reißt an einer Flanke ab, der Belag bekommt einen durchgehenden Riss. Weil die Kraft über die Klebstoffschicht in die Fläche eingeleitet wird und erst dort ein Versagen findet, liegt der Riss oft nicht über der Fugenachse, sondern einige Zentimeter daneben oder er folgt einer Fliesenkante.

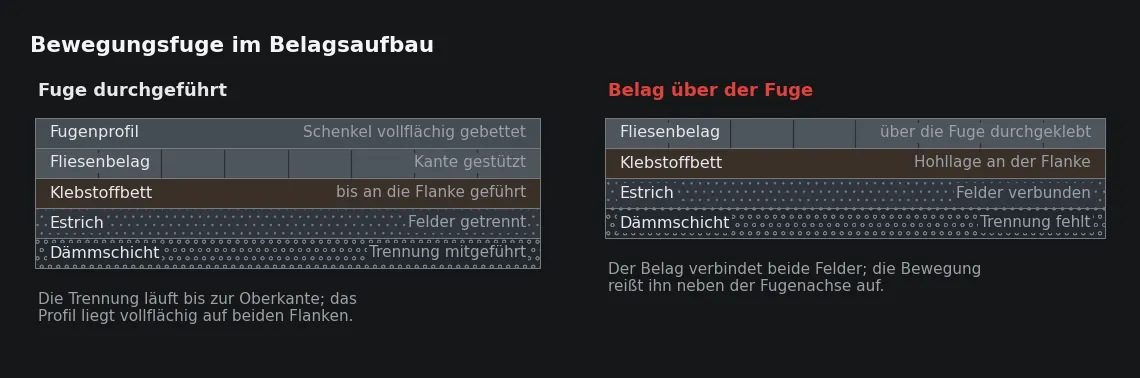

Zu unterscheiden sind drei Fugenarten mit unterschiedlicher Konsequenz. Eine Bauwerksfuge trennt Bauteile und muss in allen Schichten bis zur Oberkante des Belags durchgeführt werden. Eine Bewegungsfuge im Estrich teilt die Fläche in Felder und wird im Belag übernommen, weil sich die Felder gegeneinander bewegen. Eine Scheinfuge dagegen ist eine geschwächte Sollbruchstelle; sie kann nach dem Schwinden kraftschlüssig geschlossen und überdeckt werden, sofern sie nicht als Feldbegrenzung wirkt.
Schadensbilder an und neben der Fuge lesen
Vor jeder Instandsetzung steht die Zuordnung des Bildes zum Mechanismus, denn beide Richtungen verlangen unterschiedliche Maßnahmen. Die folgenden Bilder treten in der Praxis am häufigsten auf und lassen sich mit einfachen Mitteln prüfen.
| Schadensbild | Wahrscheinlicher Mechanismus | Prüfschritt |
|---|---|---|
| Riss im Belag, versetzt neben der Fugenachse | Bewegung wird über den Belag übertragen, weil die Fuge nicht durchgeführt ist | Rissverlauf mit den Fugenachsen des Bauwerks vergleichen |
| Belagskanten stoßen an und schieben sich auf | Druck aus Dehnung, Fugenbreite oder Dehnweg zu gering | Fugenbreite und Einlage prüfen, Bauteiltemperatur notieren |
| Verfüllung herausgequetscht oder einseitig abgerissen | Bewegung größer als der Weg, den die Verfüllung aufnehmen kann | Flanken freilegen, Haftflächen und Hinterfüllung prüfen |
| Einseitige Kantenausbrüche entlang der Fuge | Höhenunterschied und fehlende Stützung der Kante unter Radlast | Höhenunterschied messen, Kanten und Flanken abklopfen |
| Profil gelockert oder gekippt | Schenkel ohne vollflächiges Bett, Verankerung ohne Halt | Profil punktuell belasten, Hohlraum unter dem Schenkel ertasten |
Gequetschte Ränder und abgeplatzte Oberkanten stehen für Dehnung, aufgerissene Flanken und klaffende Fugen für Schwinden.
Der Zeitpunkt ordnet den Befund weiter ein. Schäden, die im Winter auftreten und sich im Sommer schließen, stammen aus Temperaturdehnung. Schäden, die einmalig in den ersten Monaten nach dem Einbau entstehen und danach stillstehen, stammen aus dem Schwinden des Estrichs. Zwei Messmarken beidseits der Fuge trennen beides innerhalb weniger Wochen, ohne dass etwas geöffnet werden muss.
Profile: Dehnweg, Werkstoff, Auflagerung
Ein Fugenprofil hat einen begrenzten Dehnweg. Er ist die Grundlage der Auswahl, nicht die Breite der sichtbaren Fuge. Wird ein Profil mit kleinem Weg auf eine Fuge gesetzt, die mehr Bewegung führt, wird die Einlage bis an ihre Grenze gequetscht, verliert die Rückstellfähigkeit und reißt anschließend an der Haftfläche ab. Danach wandert die Bewegung in die Belagskanten, und der Schaden wiederholt sich neben dem Profil.
Auch die Stellung beim Einbau wirkt mit. Ein Profil, das bei hoher Bauteiltemperatur eingebaut wird, hat für die weitere Dehnung keinen Weg mehr und arbeitet danach nur in eine Richtung. Sinnvoll ist eine Mittelstellung, die beide Richtungen offen lässt; bei Flächen mit Fußbodenheizung gehört die Temperatur beim Einbau in die Dokumentation, weil sie den verfügbaren Weg festlegt.
Die Einlage soll zwei widersprüchliche Dinge leisten: weich genug für die Bewegung und hart genug für die Radlast. Eine weiche Einlage nimmt den Weg auf, gibt aber unter kleinen harten Rädern nach, sodass die Belagskanten die Last übernehmen und ausbrechen. Eine harte Einlage trägt, überträgt aber Bewegung in den Belag. Gelöst wird das über die Geometrie – tragende, verschleißfeste Randschenkel mit einer schmalen weichen Zone dazwischen – und nicht über die Härte allein.
Der Schenkel eines Profils muss vollflächig aufliegen. Liegt er auf Mörtelbatzen oder über einem Hohlraum, wird jede Überfahrt zu einer Kippbewegung: Die Verankerung arbeitet sich frei, und die Belagskante daneben verliert ihre Stützung. In Flächen mit Rollverkehr ist das die häufigste Ursache für ein gelockertes Profil, und sie ist von oben nur durch punktuelles Belasten und Abklopfen zu finden.
Kantenausbrüche: Geometrie, Stützung, Last
Kanten brechen nicht wegen fehlender Festigkeit, sondern wegen fehlender Stützung. Am Fugenrand endet das Klebstoffbett häufig vor der Belagskante, weil der Mörtel beim Einlegen nicht bis an die Flanke geführt oder beim Zurückschneiden ausgeräumt wurde. Die Kante steht dann über einem Hohlraum und bricht bei der ersten harten Überfahrt ab.
Ein Höhenunterschied zwischen den Flanken wirkt in dieselbe Richtung. Liegt eine Seite höher, trifft das Rad die Kante frontal; die Last wirkt nicht senkrecht auf die Fläche, sondern waagerecht gegen die Kante. Schon ein geringer Versatz genügt, um aus einer intakten Fuge innerhalb einer Nutzungsperiode eine ausgebrochene zu machen. Deshalb wird der Versatz an mehreren Stellen entlang der Fuge gemessen und nicht nur dort, wo der Schaden schon sichtbar ist.
Eine zu schmal ausgebildete Fuge lässt bei Dehnung die Flanken aneinanderstoßen. Der Kontakt beginnt an der Oberkante, weil dort die Kanten am dichtesten stehen; deshalb platzen zuerst die Oberkanten ab, während der übrige Querschnitt unbeschädigt bleibt. Dieses Bild aus sauberen Flanken und abgeplatzten Oberkanten ist ein sicheres Zeichen für Druck aus behinderter Dehnung und nicht für eine mechanische Einwirkung von außen.
Das Belagsformat wirkt mit. Großformatige Fliesen und Platten führen mehr Bewegung an einen einzelnen Fugenrand, weil sich die Längenänderung der ganzen Platte an ihren beiden Kanten abbaut; gleichzeitig ist die Kante eines großen Formats schwerer vollflächig zu betten, weil der Mörtel beim Einlegen nach innen verdrängt wird. An Fugen in großformatigen Belägen ist deshalb häufiger die Kante geschädigt als die Fläche, und der Rückschnitt beginnt eine Reihe weiter, als es das Schadensbild vermuten lässt.
Befund erheben: Bewegung nachweisen statt vermuten
Die Aufnahme beginnt über der Fläche und endet im Querschnitt. Ziel ist nicht die Beschreibung des Risses, sondern die Antwort auf zwei Fragen: Welche Fuge führt die Bewegung, und wie groß ist der Weg, den eine Instandsetzung aufnehmen muss.
- Den Verlauf der Bauwerks- und Estrichfugen aufnehmen und mit der Geometrie des Bauwerks abgleichen, auch dort, wo im Belag keine Fuge sichtbar ist.
- Rissverläufe maßstäblich aufnehmen und über die Fugenachsen legen; ein Riss, der einer Achse folgt oder parallel versetzt läuft, gehört zu dieser Fuge.
- Zwei Messmarken beidseits der Fuge setzen und den Abstand über mehrere Wochen mit wechselnder Temperatur protokollieren.
- Die Flanken an einer Stelle freilegen und prüfen, ob die Trennung in Estrich und Dämmschicht durchgeführt ist.
- Fugenbreite und Höhenunterschied an mehreren Stellen messen, weil beide über die Länge der Fuge schwanken.
- Belagskanten und Profilschenkel abklopfen und punktuell belasten, um Hohllagen und Hohlräume unter dem Auflager zu finden.
Aus diesen Angaben folgt die Wahl des Profils und die Breite, auf die der Belag zurückgeschnitten wird. Ohne den gemessenen Weg bleibt die Auswahl eine Vermutung, und das nächste Profil steht vor derselben Bewegung wie das alte.
Instandsetzen, ohne die Fuge zu schließen
Die Regel ist einfach und wird oft übergangen: Eine Fuge, die Bewegung führt, bleibt von der Rohdecke bis zur Oberkante des Belags offen. Jede starre Verbindung – ein durchgezogenes Klebstoffbett, eine zementäre Fugenmasse, eine mit Mörtel verfüllte Flanke – macht die Instandsetzung zur Vorbereitung des nächsten Risses.
Der Belag wird beidseits bis auf eine tragfähige, vollflächig gebettete Kante zurückgeschnitten und nicht nur bis zur Rissflanke. Ausgebrochene Estrichflanken werden reprofiliert, mit einem hochfesten Reparaturmörtel oder einem gefüllten Reaktionsharz, das bis an die Trennung geführt wird und sie nicht überbrückt. Anschließend wird das Profil neu gesetzt: vollflächig gebettet, mit dem Weg, den die Messung verlangt, und in Mittelstellung ausgerichtet. Wo kein Profil vorgesehen ist, wird die Fuge mit Hinterfüllprofil und einem elastischen Werkstoff geschlossen, der nur an den beiden Flanken haftet.
Aus der Praxis
Wir schneiden solche Fugen breiter zurück, als der Riss aussieht. Unter der zweiten Reihe neben der Fuge finden wir fast immer eine Hohllage, weil dort beim Verlegen nicht mehr angedrückt wurde – kommt die neue Kante darauf zu stehen, ist sie nach einem Winter wieder ausgebrochen. Wir klopfen deshalb jede Reihe ab, bevor wir den Schnitt festlegen.
Die Fuge endet nicht an der Fläche. An Wandanschlüssen, Türzargen, Stützen und Einbauteilen wird sie mitgeführt, sonst entsteht dort die Zwangsstelle, die vorher in der Fläche lag. Das gilt auch für Sockelleisten und Übergangsprofile: Sie dürfen nicht über eine Bewegungsfuge hinweg durchlaufen, weil sie sonst beide Felder wieder verbinden und die Bewegung in ihre Befestigung leiten.
Damit es im Projekt gar nicht erst so weit kommt: Wie wir Untergrund, Aufbau und Schnittstellen vorab klären, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Muss jede Fuge im Estrich im Belag übernommen werden?
Bewegungsfugen ja, Scheinfugen nicht zwingend. Eine Bewegungsfuge trennt Felder, die sich gegeneinander bewegen, und muss deshalb bis zur Oberkante des Belags durchlaufen. Eine Scheinfuge ist eine Sollbruchstelle im Estrich; sie kann nach abgeschlossenem Schwinden kraftschlüssig geschlossen und überdeckt werden, sofern sie nicht als Feldbegrenzung wirkt.
Wie breit muss eine Bewegungsfuge im Belag sein?
Die Breite folgt aus dem erwarteten Weg und aus dem Anteil, den die gewählte Verfüllung oder das Profil aufnehmen kann. Feldgröße, Temperaturunterschied im Betrieb, Belagsformat und die Frage, ob die Fläche beheizt wird, gehen dabei ein. Eine pauschale Breite gibt es nicht; sinnvoll ist der umgekehrte Weg, nämlich aus dem gemessenen oder gerechneten Weg auf die Fuge zu schließen.
Kann man eine ausgebrochene Fugenkante punktuell ausflicken?
Nur wenn die Kante danach vollflächig gebettet ist und die Fuge ihre Bewegung weiter führt. Wird die Ausbruchstelle mit Mörtel gefüllt und die Trennung dabei überbrückt, sitzt der nächste Schaden an derselben Stelle. Die Reprofilierung endet deshalb immer an der Trennebene.
Warum reißt der Belag nicht über der Fuge, sondern daneben?
Weil die Kraft über die Klebstoffschicht in die Fläche eingeleitet wird und dort versagt, wo der Widerstand am geringsten ist. Das ist häufig die nächste Belagsfuge oder eine Hohllage einige Zentimeter neben der Achse. Für die Zuordnung zählt deshalb nicht der Ort des Risses, sondern seine Richtung im Verhältnis zur Fugenachse.
