Der Fugenplan: Grundlage für Estrich und Belag

Fußbodenaufbauten Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Der Fugenplan ist die einzige Zeichnung, die Rohbau, Estrich, Flächenheizung und Belag auf eine gemeinsame Geometrie festlegt. Fehlt er, entscheidet jedes Gewerk örtlich, und die Fugen der Schichten liegen anschließend wenige Zentimeter versetzt übereinander – was in der Fläche genauso wirkt wie keine Fuge. Erstellt wird er nicht auf der Baustelle, sondern dort, wo die Geometrie der drei beteiligten Raster zusammenläuft.

Was ein Fugenplan leisten muss

Ein Fugenplan zeigt nicht nur, wo Fugen liegen, sondern auch, welcher Art sie sind, durch welche Schichten sie geführt werden und wie sie ausgebildet sind. Erst diese Angaben machen ihn brauchbar. Eine Linie im Grundriss lässt offen, ob an dieser Stelle die gesamte Konstruktion getrennt wird oder nur der Estrich gekerbt ist, ob der Belag durchläuft oder ein Profil aufnimmt, und ob die Fuge Lasten überträgt oder nicht. Genau diese Unterschiede entscheiden darüber, was der Estrichleger einbaut und was der Belagsleger darüber aufnimmt.

Der zweite Zweck ist die Rückverfolgbarkeit. Nach Spachtelung und Belagsverlegung ist die Lage der Estrichfugen nicht mehr sichtbar. Wer später eine Öffnung herstellt, eine Trennwand setzt oder einen Schaden bewertet, braucht den Plan, um zu wissen, ob eine Rissbildung entlang einer geplanten Fuge verläuft oder quer dazu. Ein Riss in der Feldmitte und eine geöffnete Scheinfuge sind zwei verschiedene Befunde mit verschiedenen Ursachen, und die Unterscheidung hängt an einer Zeichnung.

• Lage und Breite der Bauwerksfugen, die aus dem Tragwerk übernommen und in allen Schichten des Fußbodens fortgeführt werden.
• Lage der Bewegungsfugen im Estrich mit einer Feldnummerierung, auf die sich Einbauablauf und späterer Belagsplan beziehen können.
• Ausbildung der Randfugen an Wänden, Stützen, Türzargen und Einbauteilen, einschließlich der Höhe, bis zu der der Randstreifen geführt wird.
• Fugenart und Profiltyp je Fuge sowie die Angabe, welche Fuge Lasten überträgt und welche nicht.
• Durchdringungen, Bodenabläufe, Einbauteile und Geräteplätze mit ihrer Lage gegenüber den Feldgrenzen.
• Angabe, in welchen Schichten die jeweilige Fuge geführt wird, also ob sie nur im Estrich, im Estrich und im Belag oder in der gesamten Konstruktion liegt.

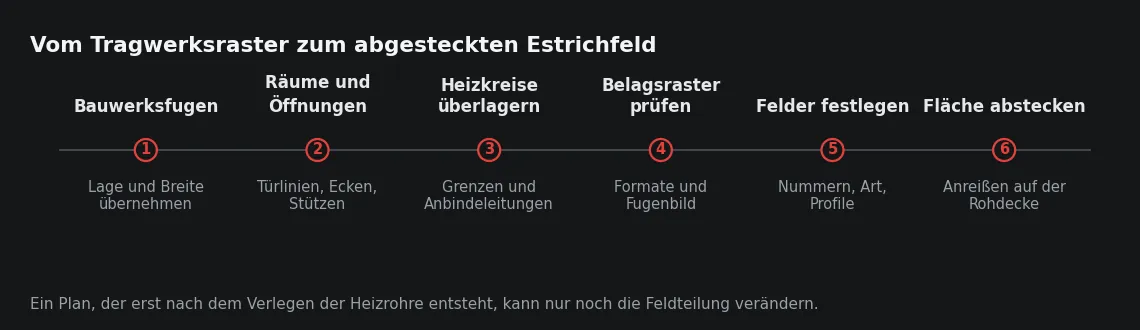

Drei Raster, die übereinanderliegen müssen

Das erste Raster kommt aus dem Tragwerk. Bauwerksfugen trennen Bauteile, die sich unabhängig voneinander bewegen, und diese Bewegung ist um Größenordnungen stärker als alles, was im Fußboden stattfindet. Sie lassen sich nicht verschieben, nicht überbrücken und nicht in der Breite reduzieren. Jede weitere Festlegung ordnet sich um sie herum an.

Das zweite Raster kommt aus der Flächenheizung. Eine Fuge im Heizestrich liegt sinnvoll an der Grenze zweier Heizkreise, weil das Feld dann nur von den Anbindeleitungen und nicht von der gesamten Verlegefläche eines Kreises gequert wird. Die Lage des Verteilers bündelt zudem viele Leitungen auf wenigen Metern, meist im Flur; dort ist eine Fuge praktisch nicht unterzubringen. Damit steuert die Heizungsplanung mittelbar die Feldteilung, obwohl sie sie nicht zeichnet.

Das dritte Raster kommt vom Belag. Bei keramischen Belägen und bei Naturstein muss jede Bewegungsfuge des Estrichs im Belag an derselben Stelle liegen. Passt das Verlegeraster nicht, entstehen entweder Schnittstücke entlang der Fuge, die an der dünnsten Stelle brechen, oder die Fuge wird überdeckt und reißt beim ersten Bewegungszyklus durch den Belag. In der Regel ist das Verlegeraster das beweglichste der drei Raster – es lässt sich verschieben, während eine Bauwerksfuge feststeht und eine Heizkreisgrenze nur mit Aufwand wandert.

Feldgrößen und Feldformen: was die Teilung begrenzt

Feldgrößen sind keine Baustellenentscheidung. Sie folgen aus der Estrichart, aus der Frage, ob die Fläche beheizt ist, und aus dem jeweiligen Abschnitt von DIN 18560; Zementestrich schwindet stärker als Calciumsulfatestrich, und eine beheizte Fläche kommt zusätzlich mit einer thermischen Längenänderung dazu. Aus diesen Vorgaben ergibt sich eine zulässige Fläche und eine zulässige Kantenlänge, und beide gelten gleichzeitig.

Die Feldform ist dabei wichtiger als die Feldgröße. Ein gestrecktes Feld verkürzt sich beim Schwinden in der langen Richtung deutlich stärker als in der kurzen und zieht dabei an seinen Rändern; ein Feld mit einspringender Ecke kann diese Verkürzung nicht gleichmäßig aufnehmen. Der Zwang läuft in der Ecke zusammen, und der Riss beginnt genau dort und läuft diagonal ins Feld. Deshalb werden Felder möglichst kompakt geteilt, und Räume, die über eine Türöffnung verbunden sind, werden an der Türlinie getrennt: Der schmale Querschnitt in der Öffnung ist ohnehin die schwächste Stelle der Platte.

Gegen diese Logik arbeitet die Nutzung. Jede Fuge ist eine Unterbrechung der Lastverteilung, an der Rollen aufsetzen und an der Kanten frei stehen. In Flächen mit Rollverkehr oder hohen Punktlasten wird die Zahl der Fugen deshalb möglichst klein gehalten, und die verbleibenden Fugen bekommen eine lastübertragende Ausbildung. Die Feldteilung ist damit immer ein Ausgleich zwischen dem Zwang aus Schwinden und Temperatur und der Belastung aus der Nutzung – und dieser Ausgleich lässt sich nur mit Kenntnis der späteren Nutzung zeichnen.

Abstimmung mit Heizkreisen und Rohrführung

An einer Bewegungsfuge bewegen sich die beiden Felder unabhängig voneinander. Ein Rohr, das diese Fuge starr durchquert, wird bei jeder Bewegung gebogen, und zwar an einer definierten Stelle. Deshalb queren Anbindeleitungen eine Fuge nur an festgelegten Punkten, möglichst rechtwinklig, in einem Schutzrohr und über eine begrenzte Länge. Ein Leitungsbündel quer über eine Fuge ist konstruktiv keine Lösung, sondern eine Reihe von Biegestellen.

Daraus folgt die Reihenfolge in der Abstimmung: Der Fugenplan wird gegen den Heizkreisplan gelegt, bevor die Dämmung verlegt wird. Danach ist die Lage der Kreise fixiert, und der Plan kann nur noch Felder innerhalb dieser Kreise bilden. Wer zu diesem Zeitpunkt feststellt, dass eine erforderliche Fuge mitten durch eine Verlegefläche läuft, hat zwei unbefriedigende Möglichkeiten: die Fuge verschieben, womit die Feldgeometrie nicht mehr den Vorgaben entspricht, oder die Leitungen an dieser Stelle mehrfach queren lassen.

Ein praktischer Punkt kommt hinzu: Die Lage der Fugen wird nach dem Einbau auf der Estrichoberfläche markiert. Das schützt die Rohrlage bei allen folgenden Arbeiten, denn die Stellen, an denen Anbindeleitungen dicht liegen, sind genau die Stellen an der Fuge, an denen später gebohrt oder ein Profil befestigt wird.

Was über der Fuge liegt: der Belag entscheidet die Ausbildung

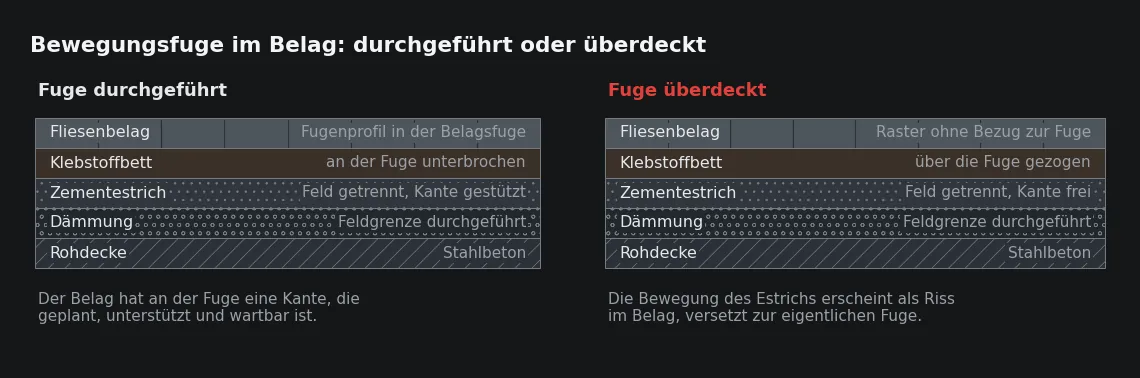

Eine Bewegungsfuge im Estrich verlangt eine Bewegungsfuge im Belag, und zwar an derselben Stelle und mit einer Breite, die zur erwarteten Bewegung passt. Bei keramischen Belägen wird sie als Profil oder als elastisch geschlossene Fuge ausgeführt; beide Varianten brauchen eine beidseitig unterstützte Kante. Bei elastischen und textilen Belägen kann die Fuge nur dann überdeckt werden, wenn sie im Estrich kraftschlüssig geschlossen ist und damit keine Bewegung mehr zulässt. Parkett bildet eigene, große Klebefelder und braucht an jedem festen Punkt einen Randabstand statt einer überklebten Fuge.

Profile beziehen ihre Höhe aus der Spachtelebene. Werden sie erst nach dem Spachteln bestellt und eingebaut, passt die Bauhöhe nicht, und der Ausgleich erfolgt durch Unterlegen oder durch Ausschneiden des fertigen Belags. Beides erzeugt eine Kante ohne Unterstützung, die unter Rollen ausbricht. Der Profiltyp gehört deshalb in den Fugenplan und nicht in die Materialbestellung am Ende der Verlegung.

Vom Plan zur abgesteckten Fläche

Ein Fugenplan wirkt erst, wenn er auf der Fläche ankommt. Der Übertrag geschieht vor dem Einbau der Dämmung, weil danach die Rohdecke nicht mehr zugänglich ist und Feldgrenzen nur noch geschätzt werden können.

• Fugenplan gegen Heizkreisplan, Belagsplan und Bauwerksfugenlage prüfen und Konflikte klären, bevor Material auf die Fläche kommt.
• Lage der Bauwerksfugen am Rohbau nachmessen, weil die ausgeführte Lage von der geplanten abweichen kann.
• Feldgrenzen auf der Rohdecke anreißen und die Feldnummern mit aufnehmen.
• Randstreifen, Fugenprofile und Trennlagen entlang dieser Linien setzen und die Höhen kontrollieren.
• Feld für Feld ohne Unterbrechung einbauen, damit keine unbeabsichtigte Arbeitsfuge innerhalb eines Feldes entsteht.
• Ausgeführte Fugenlage im Plan festhalten und die Markierung auf der Estrichoberfläche bis zur Belagsverlegung erhalten.

Aus der Praxis

Wir gehen den Fugenplan vor dem Anreißen mit dem Belagsleger auf der Fläche durch, nicht im Büro. Bei einem Schulprojekt in Dortmund lag die Feldgrenze im Flur so, dass das Fliesenraster mit einem schmalen Schnittstreifen an der Fuge geendet hätte. Der Fliesenleger hat sein Raster um eine halbe Platte verschoben, wir haben die Feldgrenze gehalten. Zehn Minuten auf der Rohdecke, und die Fuge liegt in einer Belagsfuge statt in einer Plattenmitte.

Nach dem Einbau bleibt der Plan das einzige Dokument, das die Fugenlage beschreibt. Wo er fehlt, wird später mit Abklopfen, mit Anrissen im Belag und im Zweifel mit Kernbohrungen gesucht, was mehr Aufwand ist als jede Abstimmung vorher. Der Plan ist damit kein Planungsformalismus, sondern die Grundlage für jede Bewertung und jede Instandsetzung, die zehn Jahre später an derselben Fläche stattfindet.
