Plattenkanten und Beläge im Doppelboden
Im Doppelboden liegt die Nutzoberfläche auf einzelnen, abnehmbaren Platten, und damit wird die Plattenkante zum empfindlichsten Detail der ganzen Fläche. Sie bestimmt das Fugenbild, sie entscheidet, ob eine Platte nach dem zehnten Öffnen noch passt, und sie ist die Quelle der meisten Geräusche, über die später gesprochen wird. Die Entscheidung über Kantenausbildung und Belag fällt deshalb nicht bei der Belagsverlegung, sondern bei der Auswahl des Systems.
Warum die Kante die Schwachstelle der Platte ist
Die Platte liegt auf vier Stützenköpfen und trägt über ihre Ecken und Kanten. Genau dort wirken auch alle mechanischen Einflüsse aus dem Betrieb: Der Saugheber setzt beim Öffnen an, Rollen von Stühlen und Transportwagen schlagen beim Überfahren der Fuge auf die Kante, und Reinigungswasser dringt an dieser Stelle in den Kern. Die Plattenmitte sieht von all dem nichts.
Aus dieser Belastung entsteht eine Kette, die sich selbst beschleunigt. Eine ungeschützte Kante bricht an der Oberkante aus, die Fuge wird dadurch breiter, die Rollen fallen tiefer in die Fuge und treffen die Gegenkante härter, und der nächste Ausbruch folgt schneller. Nach wenigen Jahren ist nicht eine Platte beschädigt, sondern ein ganzer Verkehrsweg.
Wie empfindlich die Kante ist, hängt vom Kern ab. Calciumsulfatkerne sind hart, druckfest und spröde; sie brechen an der Kante muschelförmig aus und nehmen Feuchte auf, die den Kern örtlich aufweicht. Holzwerkstoffkerne sind zäher, quellen aber bei Feuchte irreversibel und wachsen dabei genau an den Schnittkanten. Zementgebundene Faserplatten liegen dazwischen. Der Kantenschutz muss deshalb zwei verschiedene Aufgaben erfüllen: mechanisch schützen und den Kern gegen Wasser schließen.
Umleimer, Kantenband und Blechfassung

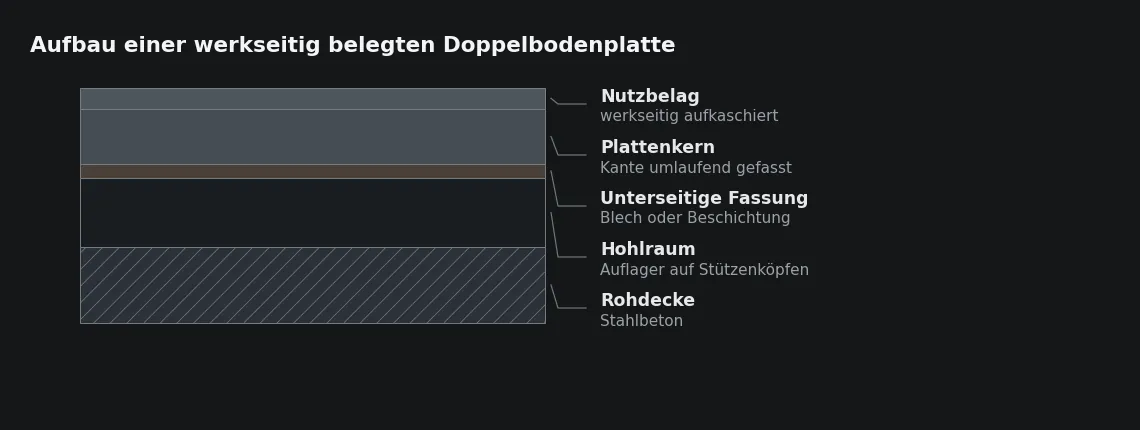

Der Umleimer ist ein Kunststoffprofil, das die Plattenkante umlaufend fasst. Er nimmt den Stoß beim Überfahren auf, schließt den Kern gegen Feuchte und wirkt gleichzeitig als Abstandhalter: Zwei Platten berühren sich dadurch nicht mit den Kernen, sondern über zwei weiche Profile. Das verhindert das Reibgeräusch, das entsteht, wenn harte Kerne unter Last aneinander arbeiten, und es legt gleichzeitig die Fugenbreite fest.
Neben dem umlaufenden Umleimer gibt es die Fassung nur an der Oberkante, die Blechwanne, die die Platte unterseitig und an den Kanten einfasst, sowie die Kantenversiegelung des Kerns ohne aufgesetztes Profil. Die Varianten unterscheiden sich in der Höhe des mechanischen Schutzes, in der Dichtheit gegen Reinigungswasser und in der Leitfähigkeit. Wo eine ableitfähige Fläche gefordert ist, gehört die Kante in das Konzept, weil der Weg von der Nutzschicht über die Platte und die Stütze zur Erdung führt – ein isolierendes Profil an der falschen Stelle unterbricht ihn.
Das Fugenmaß ist dabei keine Einbautoleranz, sondern eine Systemgröße aus Rastermaß und Dicke der Kantenprofile. Wird es unterschritten, klemmen die Platten und lassen sich nicht mehr einzeln herausnehmen; wird es überschritten, laufen Rollen in die Fuge und arbeiten an den Kanten. Der kritische Punkt sind die Zuschnitte am Rand und an Durchdringungen, weil dort die werkseitige Kante fehlt. Eine Schnittkante wird im Anschluss gefasst oder mindestens versiegelt, sonst nimmt der offene Kern Feuchte auf – und am Rand der Fläche steht Reinigungswasser am längsten.
Werkseitig belegte Platten oder Belag auf der Baustelle

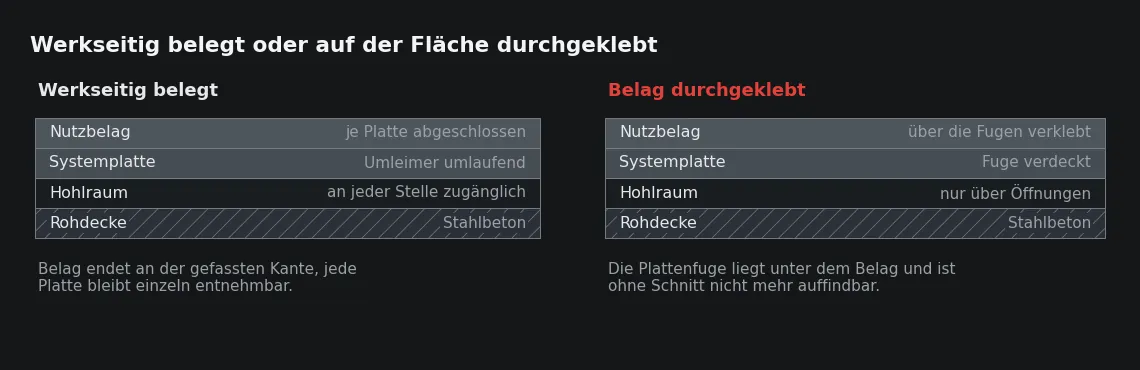

Wird der Belag im Werk aufgebracht, ist jede Platte ein fertiges, maßhaltiges Bauteil: Der Belag endet an der Kante, die Kante ist gefasst, und die Platte lässt sich einzeln herausnehmen. Wird der Belag auf der Baustelle über die verlegte Fläche geführt, entsteht dagegen ein durchgehender Teppich aus Platten und Belag. Die Fläche ist dann eben und fugenarm – und sie ist nicht mehr zerstörungsfrei zu öffnen, weil die Plattenfuge unter dem Belag nicht mehr zu finden ist.
Damit ist die Entscheidung keine der Optik, sondern der Nutzung. Ein Doppelboden wird eingebaut, um den Hohlraum an jeder Stelle erreichbar zu halten; ein durchgeklebter Bahnenbelag hebt genau diese Eigenschaft auf. Zulässig ist die Belegung auf der Baustelle dort, wo sie plattenweise erfolgt – etwa als Teppichfliese, die im Versatz zur Plattenfuge liegt und beim Öffnen abgenommen wird – oder wo bewusst auf die flächige Revisionierbarkeit verzichtet und der Zugang auf festgelegte Öffnungen beschränkt wird.
| Belagsart | Ausführung im Doppelboden | Folge für das Öffnen |
|---|---|---|
| Textile Fliese | werkseitig oder im Versatz auf der Baustelle | Fliese abnehmen, Platte frei zugänglich |
| Bahnenbelag elastisch | werkseitig plattenweise aufkaschiert | Platte einzeln entnehmbar, Fuge sichtbar |
| Bahnenbelag durchgeklebt | auf der Baustelle über die Fläche verlegt | Öffnen nur durch Schneiden des Belags |
| Keramik, Naturstein | plattenweise, Fuge über der Plattenfuge | entnehmbar, Fuge elastisch auszubilden |
Die Belagsart entscheidet, ob die Fläche später an jeder Stelle oder nur an vorbereiteten Punkten geöffnet werden kann.
Das Fugenbild: Raster zeigen oder zurücknehmen
Eine Doppelbodenfläche hat ein sichtbares Raster, und die einzige Frage ist, wie deutlich es erscheint. Zeigt man es, entscheidet die Gleichmäßigkeit: Umleimerfarbe und Fugenbreite bilden dann ein Linienraster, in dem jede Abweichung im Fugenmaß und jeder Höhenversatz zwischen zwei Platten auffällt. Nimmt man es zurück, übernimmt der Belag diese Aufgabe – textile Beläge und im Versatz verlegte Fliesen verdecken die Fuge fast vollständig.
Der härteste Prüfstand für das Fugenbild ist Streiflicht. In Bürogeschossen mit durchgehender Fensterreihe fällt das Licht flach über die Fläche, und ein Höhenversatz an einer Plattenkante wirft eine Schattenkante, die über mehrere Meter zu sehen ist. Dieselbe Fläche wirkt bei Deckenbeleuchtung einwandfrei. Beurteilt wird die Fläche deshalb unter dem Licht, unter dem sie später genutzt wird, und nicht mit der Baustellenleuchte in der Raummitte.
Aus der Praxis
Wir nehmen Doppelbodenflächen in Bürogeschossen bewusst am Vormittag bei flach einfallendem Licht ab und gehen die Fläche entlang der Fensterreihe ab, nicht quer dazu. Auffällige Kanten markieren wir und justieren die betroffenen Stützen nach, bevor Möbel gestellt werden. Bei einer Fläche mit Deckenbeleuchtung hätten wir dieselben Stellen nicht gesehen – bemerkt worden wären sie trotzdem, nämlich vom ersten Nutzer am Fensterplatz.
Aus dem Fugenbild ergeben sich zwei Festlegungen für die Planung. Erstens die Lage des Rasterursprungs, denn sie bestimmt, wo die Passstreifen liegen und ob Trennwandachsen auf Plattenfugen treffen. Zweitens die Verlegerichtung des Belags: Bei gerichteten Belägen – Flor, Struktur, Holzoptik – muss die Richtung über die gesamte Fläche einheitlich sein, weil sonst jede zurückgesetzte Platte als hellerer oder dunklerer Fleck erscheint.
Einzelne Platten tauschen und wieder einsetzen
Die Austauschbarkeit ist der eigentliche Zweck der Bauart, und sie hält nur, wenn beim Öffnen und Zurücksetzen Ordnung herrscht. Geöffnet wird mit dem Saugheber, nicht mit Hebelwerkzeug an der Kante. Platten werden lagerichtig zurückgesetzt, weil sie eingelaufene Kanten, eine Belagsrichtung und eine bestimmte Position im Raster haben. In Bereichen, die häufig geöffnet werden, ist eine Markierung der Plattenposition auf der Unterseite die einfachste Absicherung gegen ein unruhiges Fugenbild nach dem dritten Umbau.
- Ersatzplatten werden aus derselben Lieferung eingelagert, weil Belagscharge und Farbnuance später nicht mehr sicher zu treffen sind.
- Ausschnittplatten für Auslässe und Bodentanks werden dokumentiert, damit sie nach einem Umbau wieder an ihre Position kommen.
- Die Lagerung der Ersatzplatten erfolgt liegend und trocken, weil hochkant gelagerte Platten sich verformen und feuchte Kanten wachsen.
- Nach jeder Öffnung werden Stützenköpfe und Auflagestreifen gereinigt, weil ein Staubkorn unter der Platte ausreicht, um sie zu kippen.
- Beschädigte Kanten werden nicht überspachtelt, sondern die Platte wird getauscht, weil eine ausgebrochene Kante die Nachbarplatte mitnimmt.
Der häufigste Grund dafür, dass eine Platte nicht mehr passt, ist Wasser. Nassreinigung mit stehendem Wasser läuft in die Fugen, der Kern nimmt an den Kanten Feuchte auf, und bei Holzwerkstoff- und Calciumsulfatkernen wächst die Platte an dieser Stelle. Sie klemmt dann beim Einsetzen, drückt die Nachbarplatten aus dem Raster und lässt sich beim nächsten Mal nur mit Kraft öffnen – wobei die Kante bricht.
Gehgeräusch: drei Geräusche mit drei Ursachen
Geräusche aus einer Doppelbodenfläche werden häufig in einen Topf geworfen, obwohl sie unterschiedliche Ursachen und unterschiedliche Abhilfen haben. Zu unterscheiden sind das Klappern einzelner Platten, das Reiben und Knirschen an den Kanten und das dumpfe Dröhnen der Fläche über dem Hohlraum.
Das Klappern ist ein Auflagerproblem: Die Platte liegt nicht auf allen vier Köpfen an, weil eine Stütze verstellt ist, ein Auflagestreifen fehlt oder ein Fremdkörper unter der Platte liegt. Das Reiben entsteht dort, wo harte Kerne ohne Zwischenlage aneinanderstoßen oder wo Staub in der Fuge sitzt. Das Dröhnen dagegen ist kein Fehler, sondern eine Eigenschaft der Bauart: Eine biegeweiche Platte über einem Luftvolumen strahlt das Gehgeräusch in den Raum und in den Hohlraum ab. Beeinflussbar ist es über die Masse und Steifigkeit der Platte, über die Ausbildung der Auflager und über den Belag – eine weiche, textile Nutzschicht dämpft den Aufschlag des Schuhs und nimmt der Fläche damit den größten Teil des hörbaren Gehgeräuschs, ohne dass an der Konstruktion etwas geändert wird.
Wichtig ist die Trennung von Gehgeräusch und Trittschall. Das Gehgeräusch hört der Nutzer im selben Raum, der Trittschall wird in den Raum darunter übertragen, und im Hohlraum kommt als dritter Weg die Längsleitung zum Nachbarraum hinzu. Eine Maßnahme, die das eine verbessert, wirkt auf das andere nicht zwangsläufig: Ein weicher Belag hilft im Raum, ändert an der Übertragung über Stützen und Rohdecke aber wenig. Deshalb lohnt die Frage, welches der drei Geräusche gemeint ist, bevor Maßnahmen festgelegt werden.
Sie planen einen Hohlboden? Unsere Leistungsseite erläutert Bauweisen, Lastklassen und Schnittstellen: Hohlboden. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Kann der Bodenbelag im Doppelboden auf der Baustelle verlegt werden?
Technisch ja, aber ein über die Fugen durchgeklebter Bahnenbelag hebt die Austauschbarkeit der Platten auf. Sinnvoll ist die Belegung auf der Baustelle nur plattenweise, etwa mit textilen Fliesen im Versatz zur Plattenfuge. Wo der Hohlraum an jeder Stelle erreichbar bleiben soll, sind werkseitig belegte Platten die passende Lösung.
Warum klappert eine einzelne Platte, obwohl die Fläche eben ist?
Weil Ebenheit und Auflagerkontakt zwei verschiedene Dinge sind. Die Platte kann im Raster genau richtig liegen und trotzdem nur auf drei Köpfen aufliegen, wenn eine Stütze verstellt ist oder ein Fremdkörper unter der Platte sitzt. Geprüft wird durch Abgehen der Plattenecken und anschließendes Öffnen der auffälligen Platte, nicht durch Messen an der Oberfläche.
Wie viele Ersatzplatten sollten eingelagert werden?
Die Menge richtet sich nach Flächengröße, Anzahl der Sonderplatten mit Ausschnitten und der erwarteten Umbauhäufigkeit. Wichtiger als die Anzahl ist die Herkunft: Die Platten stammen aus derselben Lieferung, damit Farbnuance und Belagscharge passen. Sinnvoll ist eine trockene, liegende Lagerung im Gebäude selbst.
Was ist bei der Nassreinigung von Doppelböden zu beachten?
Stehendes Wasser läuft in die Fugen und erreicht die Plattenkerne an der einzigen Stelle, an der sie offen oder nur dünn geschützt sind. Bei Holzwerkstoff- und Calciumsulfatkernen wächst die Platte dort und passt anschließend nicht mehr spannungsfrei ins Raster. Gereinigt wird deshalb nebelfeucht, und die Fugen bleiben frei von Reinigungsflotte.
