Schaltwartenboden: Anforderungen an Leitwarten und Technikräume

Systemböden Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Leitwarten, Schaltwarten und Technikräume stellen an den Boden Anforderungen, die sich nicht aus der Fläche, sondern aus dem Betrieb ergeben: schwere Einbauten auf kleinen Aufstandsflächen, Kabelmengen, die die Hohlraumhöhe bestimmen, elektrostatische Ableitfähigkeit, Luftführung im Hohlraum und Änderungen, die bei laufendem Betrieb stattfinden. Ein Systemboden, der für ein Bürogeschoss richtig bemessen ist, erfüllt davon in der Regel keinen einzigen Punkt.

Was diese Räume vom Bürogeschoss unterscheidet

Der wichtigste Unterschied ist nicht technisch, sondern organisatorisch: Der Raum wird nie leergeräumt. Eine Leitwarte läuft rund um die Uhr, ein Schaltraum lässt sich nicht für vier Wochen abschalten. Jede spätere Änderung am Boden findet neben laufender Technik statt, mit begrenztem Platz, ohne Staubentwicklung und ohne Unterbrechung. Das prägt jede einzelne Entscheidung an dieser Konstruktion.

Daraus folgt die zweite Besonderheit: Die Fläche muss von Anfang an mehr können, als am Tag der Übergabe gebraucht wird. Reserven im Hohlraum, in der Tragfähigkeit und in der Zahl der Auslasspunkte sind hier keine Vorsorge, sondern Grundausstattung – weil das Nachrüsten teurer und aufwendiger ist als in jedem anderen Raum des Gebäudes.

Der dritte Unterschied ist die Dauerbesetzung. In einer Leitwarte arbeiten Menschen über die gesamte Schicht am selben Platz. Gehschall, Schwingungsverhalten unter dem Stuhl, Blendung durch spiegelnde Beläge und die Standsicherheit der Pulte sind deshalb keine Komfortfragen, sondern Teil der Anforderung.

Lasten: der Transportweg ist meist maßgebend

Schaltschränke, Batterieanlagen, Racks und Leitpulte wirken punktuell über kleine Standfüße. Die Last verteilt sich also nicht auf die Fläche, sondern konzentriert sich auf wenige Quadratzentimeter – und genau dafür ist eine Systembodenplatte nicht gemacht, deren Nennlast über eine definierte Lastfläche geprüft wird.

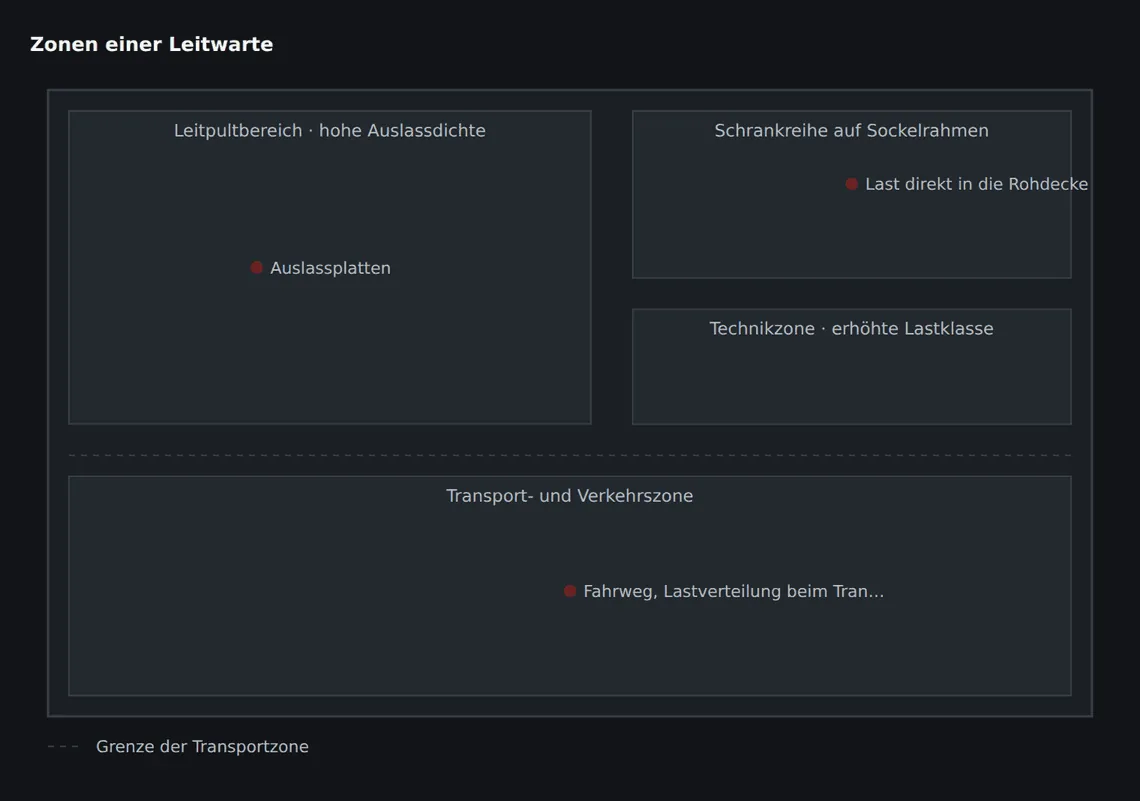

Der am häufigsten unterschätzte Lastfall ist aber nicht die Aufstellung, sondern der Weg dorthin. Ein Schrank, der später auf vier Füßen ruhig an seinem Platz steht, wird vorher auf einem Rollwagen durch den Raum gefahren, über Plattenfugen, mit dem gesamten Gewicht auf wenigen Rollen. Diese wandernde Rollenlast beansprucht jede Plattenkante und jede Plattenecke auf dem Weg. Wo das nicht vorgesehen ist, entstehen die Schäden nicht im Betrieb, sondern beim Einrichten.

• Transportwege festlegen und als eigene Lastanforderung behandeln – vom Aufzug oder der Tür bis zur Aufstellfläche.
• Lastverteilung beim Transport durch Fahrbohlen oder Verteilerplatten, die während der Montage ausgelegt werden.
• Schwere Schrankreihen auf einen eigenen Sockelrahmen stellen, der durch den Hohlraum bis auf die Rohdecke reicht. Die Last geht dann direkt in die Decke, der Systemboden wird davon frei, und die Verankerung gegen Kippen hat einen tragfähigen Untergrund.
• Reserveflächen für künftige Technik bereits mit der höheren Lastklasse ausführen, statt später eine Teilfläche zu ertüchtigen.

Der Sockelrahmen ist dabei die Lösung, die am meisten Ärger erspart und am seltensten geplant wird. Steht die Schrankreihe auf den Bodenplatten, sind diese Platten dauerhaft blockiert, der Hohlraum darunter ist nicht mehr erreichbar, und jede Verankerung greift in ein Bauteil, das nicht dafür da ist. Steht sie auf einem eigenen Rahmen, bleibt der Boden ringsum revisionierbar und die Technik sicher verankert.

Kabelmengen bestimmen die Hohlraumhöhe

Die erforderliche Hohlraumhöhe ergibt sich nicht aus der Summe der Leitungsquerschnitte, sondern aus der ungünstigsten Stelle: dem Punkt, an dem sich die meisten Trassen kreuzen. Dort liegen mehrere Ebenen übereinander, dazu kommen Biegeradien, Abzweigdosen, Trennstege zwischen Stark- und Schwachstrom und die Reserve für spätere Nachrüstung.

Datenleitungen haben Mindestbiegeradien, die eingehalten werden müssen, sonst verändern sich ihre Übertragungseigenschaften. In einem knapp bemessenen Hohlraum werden diese Radien beim Einziehen unterschritten, weil der Platz fehlt, und der Fehler zeigt sich erst bei der Messung der Strecke. Die Hohlraumhöhe ist deshalb auch eine Anforderung der Netzwerktechnik und nicht nur eine Frage des Volumens.

Wird der Hohlraum zusätzlich zur Luftführung genutzt, kommt der freie Strömungsquerschnitt hinzu – und der ist keine Restgröße. Kabeltrassen, die quer zur Strömungsrichtung liegen, wirken als Widerstand; ein mit Kabeln zugebauter Hohlraum liefert am hinteren Ende der Fläche keine Luft mehr. Kabel- und Luftführung gehören deshalb in einen gemeinsamen Plan: Trassen in Strömungsrichtung, definierte Höhenlagen, Auslassplatten außerhalb der Trassenkreuzungen.

Ableitfähigkeit und Erdung

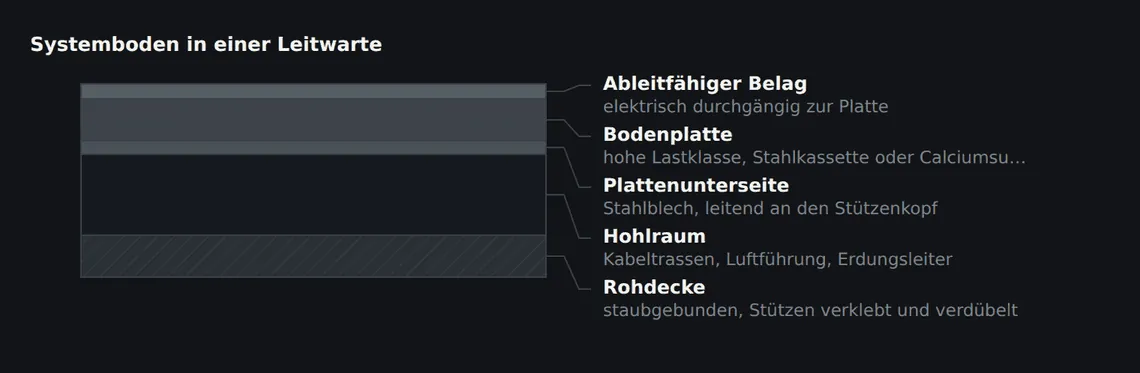

In Räumen mit empfindlicher Elektronik muss der Boden elektrostatische Ladungen abführen. Das ist keine Eigenschaft des Belags allein, sondern eine durchgehende Kette: Belag, Plattenkern oder leitende Kaschierung, Stützenkopf, Stützenrohr, Fußplatte und von dort der Anschluss an den Potentialausgleich. Jede Unterbrechung in dieser Kette macht die Anforderung wirkungslos, und Unterbrechungen sind unsichtbar.

Der geforderte Ableitwiderstand ist kein Grenzwert nach unten, sondern ein Fenster mit oberer und unterer Grenze. Zu hoch bedeutet, dass Ladungen stehen bleiben und sich über die Geräte entladen. Zu niedrig bedeutet, dass der Boden für Personen leitfähig wird, und das ist in einem Raum mit elektrischen Anlagen nicht zulässig. Beide Grenzen gehören in die Anforderung, nicht nur die obere.

Die Ableitfähigkeit ist außerdem keine dauerhafte Materialeigenschaft, sondern ein Zustand. Sie hängt von der relativen Luftfeuchte im Raum ab und von dem, was auf der Oberfläche liegt. Deshalb wird nach der Fertigstellung gemessen, das Ergebnis dokumentiert und die Messung nach einer Nutzungsphase wiederholt.

Aus der Ausführung

Der häufigste Grund für einen Boden, der die Ableitfähigkeitsmessung nach zwei Jahren nicht mehr besteht, ist das Reinigungsmittel. Handelsübliche Pflegeprodukte hinterlassen einen dünnen, isolierenden Film, der die Oberfläche optisch verbessert und elektrisch von der Ableitkette trennt. Die Pflegeanweisung gehört deshalb zur Übergabe – schriftlich, konkret mit Produktart, und an die Reinigungsfirma und nicht nur in den Ordner.

Klima, Luftführung und Sauberkeit

Wird der Hohlraum als Zuluftraum genutzt, ist er Teil der Lüftungsanlage. Er muss dicht sein, damit die Luft dort austritt, wo sie gebraucht wird, und er muss sauber sein, weil die gesamte Luft ihn durchströmt, bevor sie in den Raum gelangt.

Dichtheit heißt: Alle Durchdringungen der Rohdecke und der aufgehenden Bauteile werden verschlossen, Randanschlüsse werden abgedichtet, und Kabeldurchführungen zwischen Zonen erhalten dichte Manschetten. Jede vergessene Kernbohrung ist ein Leckstrom, der am Volumenstrom der Auslassplatten fehlt.

Sauberkeit heißt: Die Rohdecke wird gereinigt und staubbindend behandelt. Eine unbehandelte Betonoberfläche gibt über Jahre Feinstaub ab. In einem reinen Installationshohlraum ist das hinnehmbar, in einem durchströmten Hohlraum landet dieser Staub in der Raumluft und auf den Geräten. Dieser Arbeitsschritt fehlt in Leistungsbeschreibungen regelmäßig und lässt sich nach dem Verlegen der Platten nur mit erheblichem Aufwand nachholen.

Die rechte Spalte gehört in die Leistungsbeschreibung – die linke allein reicht nicht aus, um die Konstruktion richtig zu bekommen.

Brandschutz und Schottungen

Der Hohlraum eines Schaltwartenbodens enthält eine erhebliche Menge brennbarer Leitungsisolierung und ist gleichzeitig ein verdeckter, durchgehender Raum. Er verbindet Bereiche, die oberhalb getrennt sind, und im Brandfall verteilt er Rauch schneller, als er im Raum selbst aufsteigen würde.

Deshalb werden Brandabschnittsgrenzen und Raumtrennungen im Hohlraum mit Schotts nachgebildet, die dicht an Rohdecke und Lastverteilungsebene anschließen. Kabeldurchführungen durch diese Schotts erhalten geprüfte Abschottungen. Beides muss vor dem Schließen der Fläche stimmen und dokumentiert sein, weil es später nur mit Aufwand überprüfbar ist.

Hinzu kommt die Frage der Detektion. Ein Brand, der im Hohlraum beginnt, wird von einem Melder unter der Decke erst spät erkannt. In Räumen mit dieser Technikdichte gehört deshalb auch der Hohlraum überwacht – eine Anforderung, die nicht aus dem Bodenaufbau kommt, aber die Zugänglichkeit der Melder voraussetzt und damit wieder beim Rasterplan landet.

Übergabe: was der Betreiber braucht

Ein Schaltwartenboden wird über Jahrzehnte betrieben und in dieser Zeit vielfach geöffnet. Was bei der Übergabe fehlt, fehlt bei jedem dieser Eingriffe erneut.

• Rasterplan der Fläche mit Kennzeichnung aller Sonderplatten: Auslassplatten, verstärkte Platten, Randzuschnitte, Platten über Schotts.
• Dokumentation der Trassenführung im Hohlraum mit Höhenlagen, damit beim Öffnen bekannt ist, was darunter liegt.
• Messprotokoll des Ableitwiderstands mit Angabe der Messpunkte und der Raumluftfeuchte zum Messzeitpunkt.
• Nachweis der Schottungen und der Lastklasse einschließlich der Bereiche mit erhöhter Anforderung.
• Pflege- und Reinigungsanweisung, ausdrücklich mit dem Hinweis auf filmbildende Produkte, übergeben an die Reinigung.
• Ersatzplatten aus derselben Charge, Saugheber und Werkzeug für die Höhenverstellung vor Ort einlagern.

Der letzte Punkt klingt nebensächlich und entscheidet oft darüber, wie lange die Fläche ordentlich bleibt. Wer keinen Saugheber zur Hand hat, hebelt die Platte mit dem Schraubendreher an. Die Kante bricht, die Platte sitzt danach nicht mehr sauber, und der Boden fängt an zu klappern – in einem Raum, in dem Menschen ihre gesamte Schicht verbringen.

Sie planen einen Doppelboden? Unsere Leistungsseite erläutert Plattenarten, Lastklassen und Schnittstellen: Doppelboden Speziell für Leitwarten und Technikräume: Schaltwartenboden.. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Reicht ein Bürodoppelboden in einem Technikraum, wenn die Lastklasse stimmt?

Nein. Die Lastklasse ist nur eine von mehreren Anforderungen. Ableitfähigkeit mit durchgehender Erdungskette, Hohlraumhöhe für Kabel und Luft, Schottungen und die Revisionierbarkeit im laufenden Betrieb kommen hinzu und lassen sich nachträglich nicht ergänzen.

Müssen Schaltschränke auf dem Systemboden stehen?

Besser nicht. Schwere Schrankreihen werden auf einen Sockelrahmen gestellt, der durch den Hohlraum bis auf die Rohdecke reicht. Die Last geht damit direkt in die Decke, der Boden ringsum bleibt zugänglich, und die Verankerung gegen Kippen hat einen tragfähigen Untergrund.

Wie wird die Ableitfähigkeit geprüft?

Über eine Messung des Ableitwiderstands an mehreren Punkten der fertigen Fläche, einschließlich der Verbindung zum Potentialausgleich. Weil das Ergebnis von Luftfeuchte und Oberflächenzustand abhängt, gehören die Randbedingungen ins Protokoll und die Messung nach einer Nutzungsphase wiederholt.

Wie viel Reserve sollte der Hohlraum haben?

Eine allgemeingültige Zahl gibt es nicht, weil die Höhe aus dem ungünstigsten Kreuzungspunkt folgt. Sinnvoll ist, die Höhe über diesen Punkt hinaus so zu bemessen, dass eine weitere Trassenebene Platz findet – Nachrüsten ist in diesen Räumen der Regelfall, nicht die Ausnahme.
